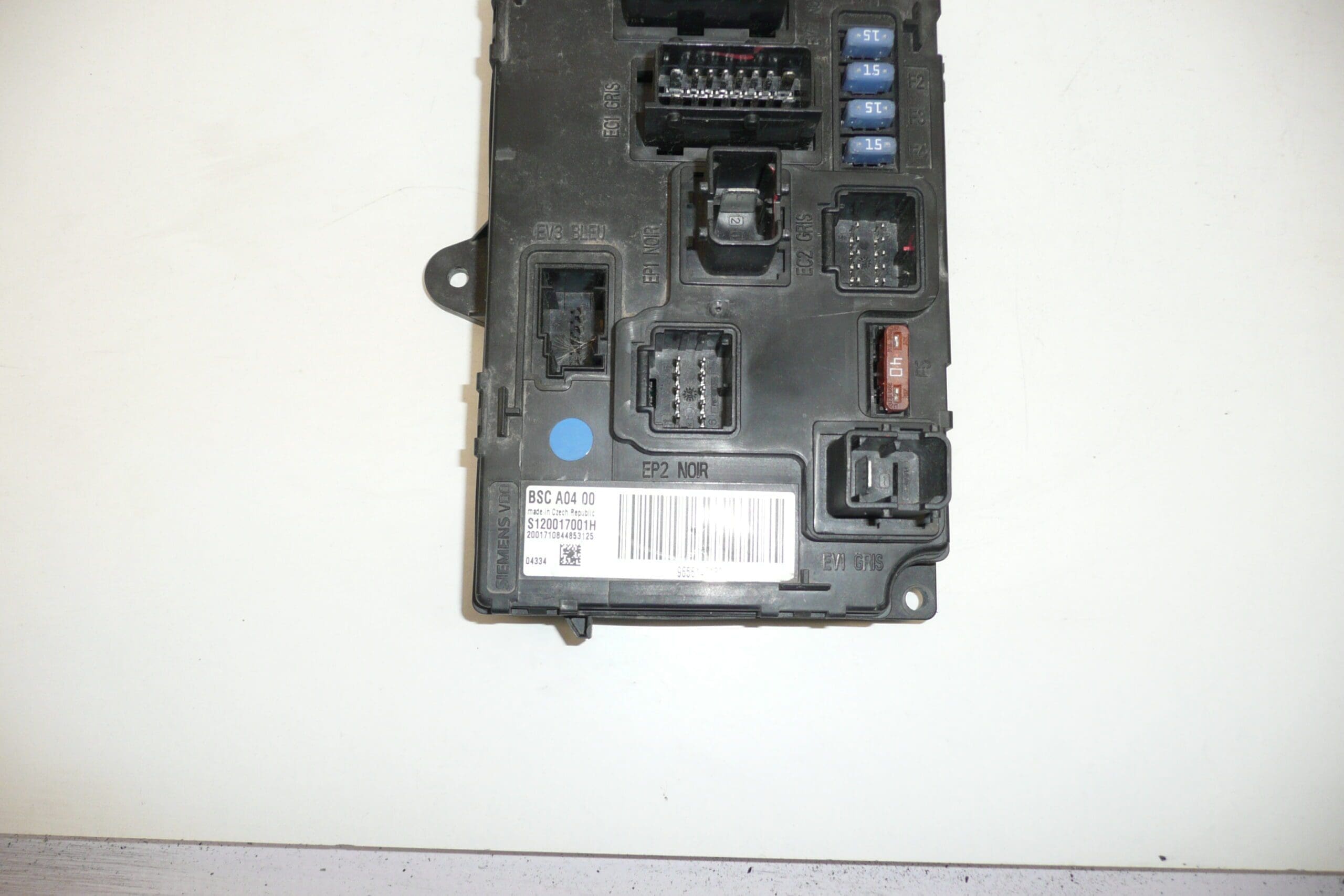

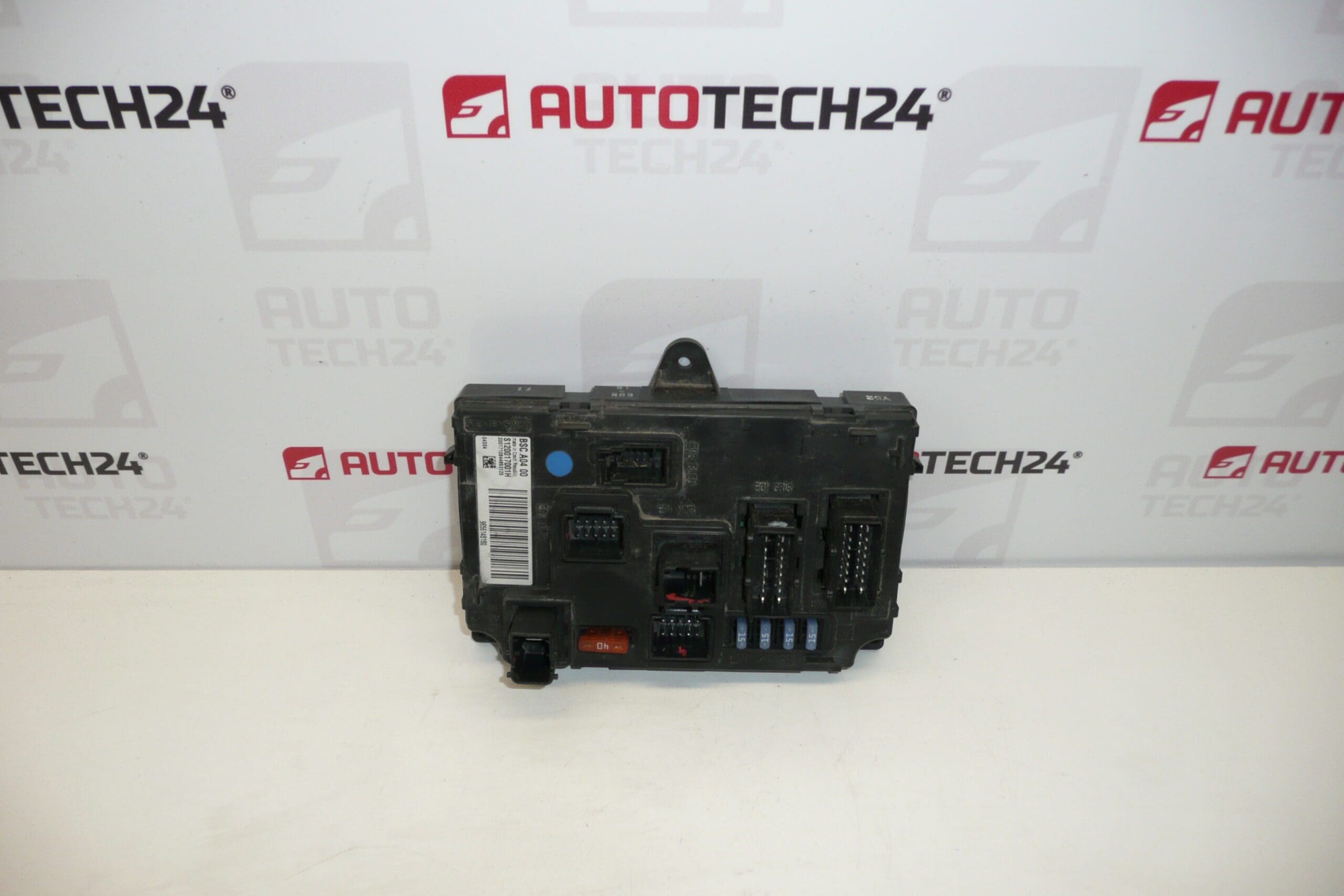

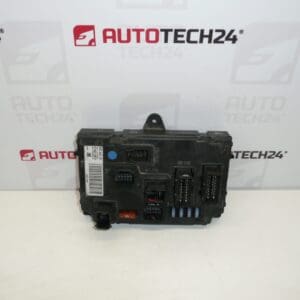

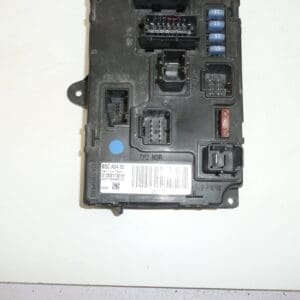

BSC A04-00 Siemens VDO pour véhicules Citroën et Peugeot. Origine : Peugeot 407.
Boîtier de commande BSC A04-00 de Siemens VDO, référence 9656148180, conçu pour gérer les fonctions électriques et de confort sur les véhicules Citroën et Peugeot. Pièce recherchée couramment par son numéro de référence, elle s’adresse aux mécaniciens professionnels et aux amateurs avertis qui effectuent des réparations et des remplacements d’unités électroniques. Compatible avec les véhicules équipés des mêmes références constructeur, ce module assure la gestion centralisée des organes électriques et facilite le diagnostic et la remise en service après remplacement ou réparation.
Fonction
Le boîtier BSC joue le rôle d’unité de gestion des fonctions confort et de certains éléments de sécurité du véhicule : verrouillage centralisé, commandes d’éclairage intérieur, gestion des essuie-glaces, centralisation des commandes des lève-vitres et interface avec les systèmes d’alarme et d’antidémarrage. Il centralise les informations des capteurs et actionneurs pour coordonner les fonctions électriques du véhicule.
Informations techniques
- Fabricant : Siemens VDO
- Modèle : BSC A04-00
- Codes produit : 9656148180, S120017001H, 6580S9, 6580XF
- Autres références : A04-00
Remplacement et procédure
Remplacement typique en atelier ou par bricoleur expérimenté :
- Couper la batterie avant toute intervention pour éviter les courts-circuits et la perte de données.
- Accéder au boîtier en retirant les panneaux intérieurs ou la garniture selon le modèle (souvent sous le tableau de bord ou derrière la boîte à gants sur Peugeot 407).
- Démonter les fixations, déverrouiller et débrancher les connecteurs en faisant attention aux clips et à l’orientation des prises.
- Installer la nouvelle unité, rebrancher les connecteurs et remettre en place les fixations et garnitures.
- Effectuer le codage/programation nécessaire et vérifier le bon fonctionnement de toutes les fonctions concernées.
Montage et codage – Important
– L’unité est utilisée et est “appairée” avec le véhicule d’origine (VIN/PIN/clefs).
– Options de mise en service :
1) Clonage des données depuis l’ancienne unité (EEPROM/Flash) – après clonage l’unité est plug and play.
2) Virginisation et initialisation/télécodage via DiagBox (ou en ligne) + adaptation des clefs.
– Recommandé de faire réaliser par un professionnel équipé du matériel PSA (DiagBox/Lexia/PP2000).
– Avant toute dépose/pose déconnecter la batterie et respecter la procédure du constructeur pour éviter d’endommager l’unité.
Conseils de montage
- Déconnecter la batterie et attendre quelques minutes avant toute manipulation.
- Utiliser des outils appropriés et éviter les outils magnétiques près des connecteurs électroniques.
- Vérifier l’état des faisceaux et des broches des connecteurs : oxydation ou broches tordues doivent être traitées avant remontage.
- Protéger l’électronique contre l’humidité et les projections lors de la remise en place.
- Prévoir un codage ou clonage avec un équipement PSA pour assurer la pleine fonctionnalité de l’unité après installation.
Pourquoi la pièce tombe le plus souvent en panne
- Infiltration d’humidité ou corrosion des connecteurs provoquant des courts-circuits ou faux contacts.
- Surtensions électriques lors de démarrages forcés, de mauvaises manipulations de la batterie ou d’un jump-start mal réalisé.
- Usure des composants électroniques liée à l’âge et aux cycles thermiques sur plusieurs années.
- Problèmes liés à des modifications ou interventions électriques antérieures mal exécutées.
Compatibilité
Principalement monté sur Peugeot 407 et véhicules Citroën/Peugeot équipés des mêmes références signalées ci-dessus. Vérifier les codes produit pour assurer la compatibilité avec le véhicule concerné.
Ce boîtier BSC A04-00 est une solution adaptée pour les professionnels et les bricoleurs exigeants qui recherchent une unité de commande conforme aux références constructeur pour la remise en service des fonctions électriques et de confort.
