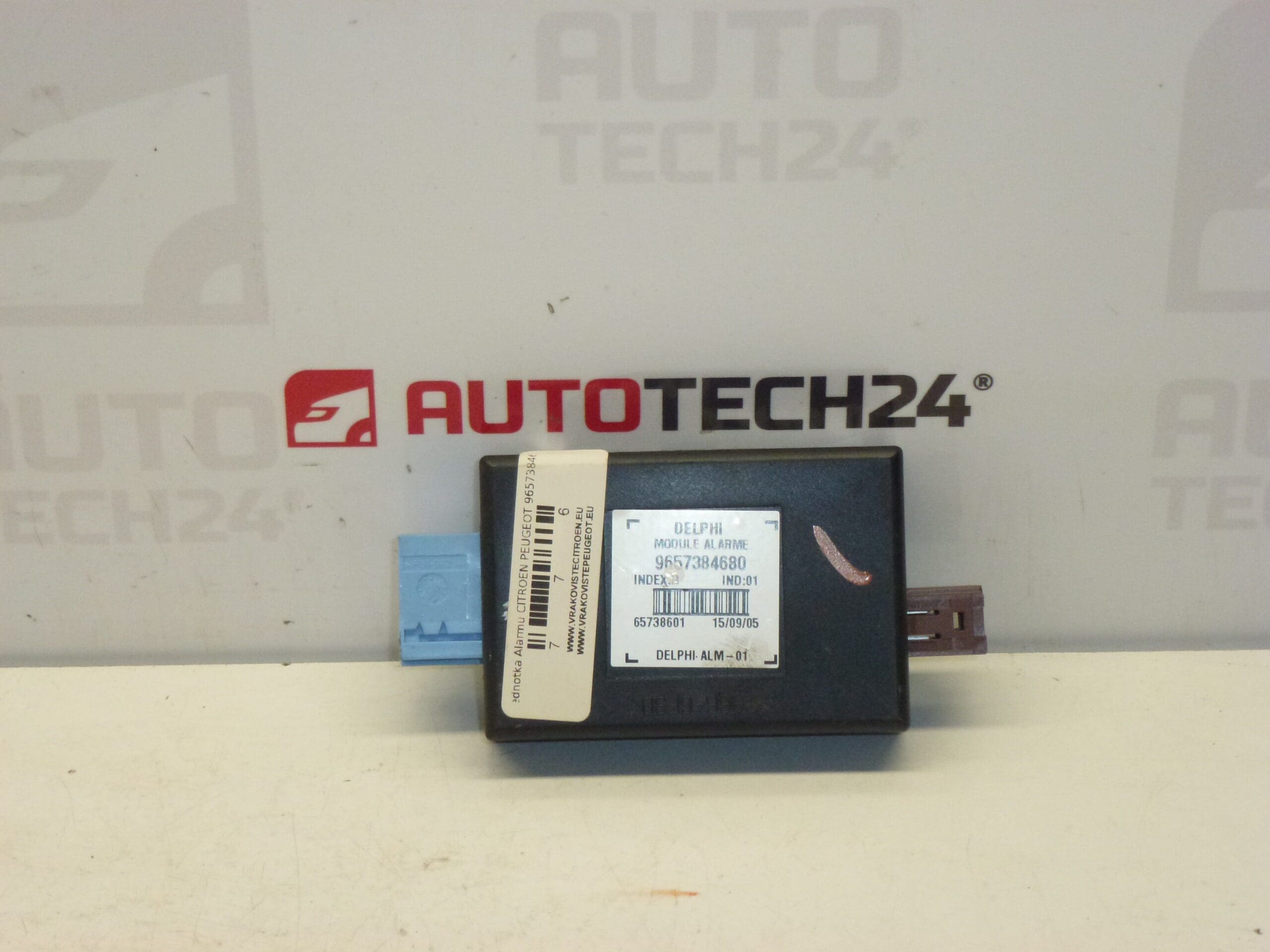

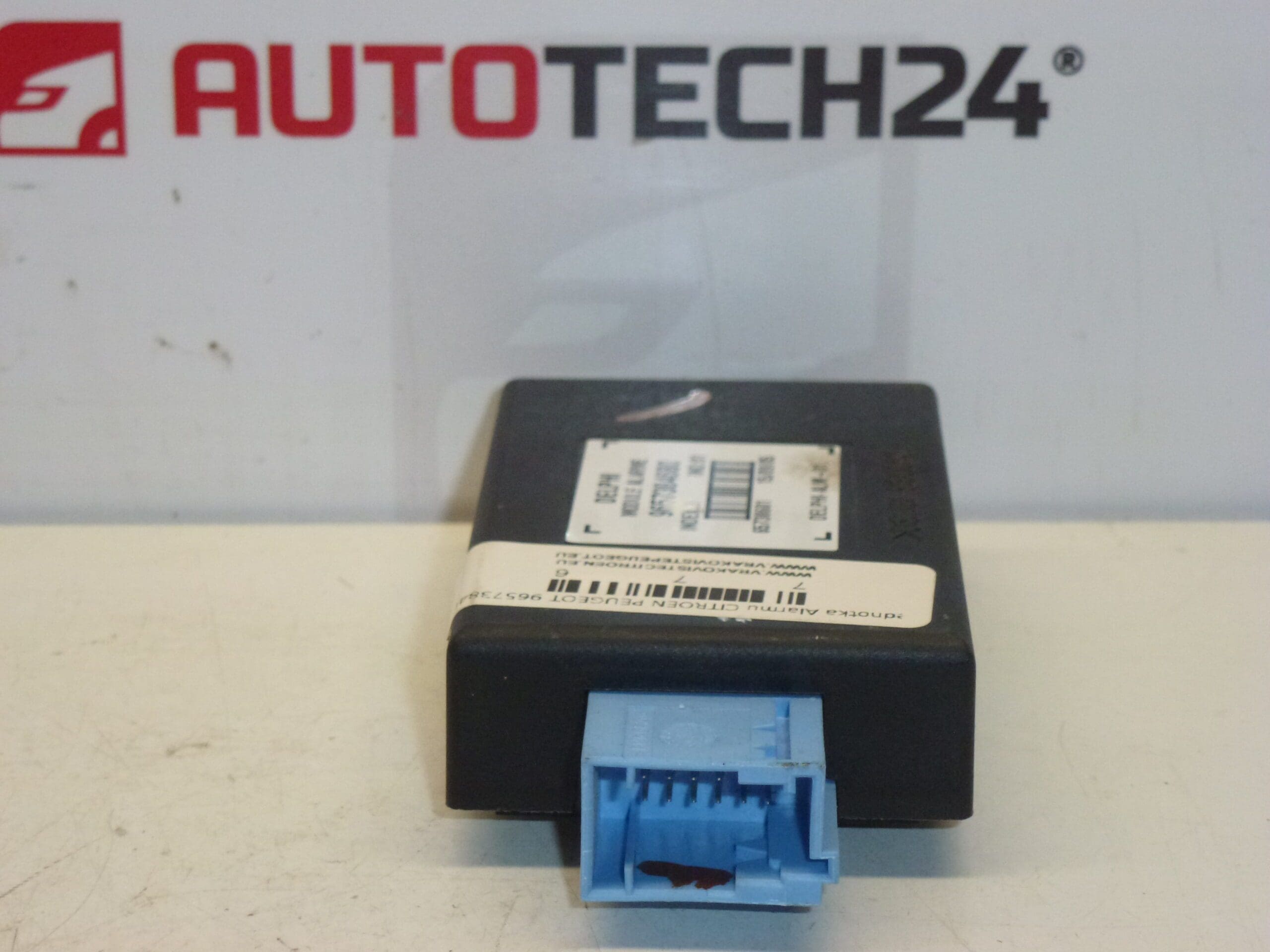

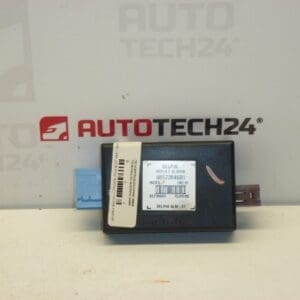

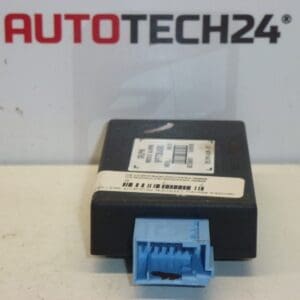

Unité de commande d’alarme DELPHI pour véhicules Citroën et Peugeot.
Module d’alarme DELPHI adapté aux véhicules Citroën et Peugeot, souvent recherché par le numéro de référence 9657384680 ou 6680Q7. Conçu pour gérer les fonctions de sécurité passive et active du véhicule (sirène, détection d’intrusion, interface avec la fermeture centralisée et signaux de verrouillage), ce module est une pièce essentielle pour restaurer le bon fonctionnement du système d’alarme. Destiné aux mécaniciens professionnels et aux passionnés de réparation automobile, ce descriptif donne les informations techniques, les modèles compatibles, les symptômes de panne et les recommandations de montage pour faciliter le remplacement.
Informations Techniques
- Fabricant: DELPHI
- Modèle: Unité d’Alarme / Module Electronique
- Codes Produit: 9657384680, 6680Q7
- Autres Références: 6680Q7
Compatibilité
Compatible avec plusieurs versions de véhicules Citroën et Peugeot, selon les millésimes et les déclinaisons d’équipement. Exemples courants :
- Citroën: C4, C4 Picasso, C5, C6, C8
- Peugeot: 206, 307, 407, 607, 807
Fonction Et Symptômes De Défaillance
Le module d’alarme gère la détection d’effraction, la commande de la sirène, la communication avec la fermeture centralisée et l’interface vers les capteurs de porte/boot et l’antidémarrage. Signes indiquant un défaut :
- Alarmes intempestives ou absence totale d’alarme.
- Verrouillage/déverrouillage centralisé non fonctionnel ou erratique.
- Consommation excessive de la batterie (décharge lente) liée à un circuit d’alimentation resté actif.
- Télécommande non reconnue ou portée très réduite.
Remplacement Et Procédure
Localisation typique: le module est généralement situé dans l’habitacle (souvent derrière la planche de bord, près de la colonne de direction ou dans la boîte à gants) ou dans un boîtier sous les sièges selon le modèle. Procédure de base pour le remplacement :
- Couper l’alimentation: déconnecter la batterie avant toute intervention pour éviter les courts-circuits et protéger l’électronique.
- Accéder au module: retirer les panneaux ou garnitures nécessaires pour atteindre le boîtier de l’unité.
- Déconnecter les connecteurs: repérer et débrancher les faisceaux en prenant soin de ne pas endommager les clips électriques.
- Remplacer l’unité: positionner et fixer la nouvelle unité, reconnecter les câbles en respectant l’ordre et les verrouillages.
- Mise en service: reconnecter la batterie et réaliser les tests fonctionnels (sirène, capteurs portes, télécommande, verrouillage centralisé).
Remarque: Dans de nombreux cas, une reprogrammation ou une synchronisation des télécommandes et des paramètres via un outil de diagnostic est nécessaire pour assurer l’intégration complète avec le véhicule. Il est recommandé d’utiliser l’outillage de diagnostic PSA approprié pour ces opérations.
Recommandations De Montage
- Débrancher la batterie avant toute intervention et respecter les procédures de sécurité.
- Préserver l’étanchéité et la fixation d’origine du module pour éviter les infiltrations d’humidité.
- Vérifier l’état des connecteurs et des masses; nettoyer les contacts corrodés ou oxydés avant remontage.
- Éviter toute tension électrostatique lors de la manipulation de l’électronique (mise à la masse du technicien).
- Après montage, effectuer un test complet des fonctions d’alarme et du verrouillage centralisé.
Raison La Plus Fréquente De Panne
Les défaillances proviennent le plus souvent de :
- Infiltrations d’eau ou forte humidité entraînant corrosion des connecteurs et des circuits.
- Surtensions électriques (mauvais branchements, alternateur défectueux, sauts de tension) endommageant les composants électroniques.
- Contacts ou soudures défectueuses sur le circuit imprimé après vieillissement ou vibrations.
- Problèmes liés aux capteurs (masse, câblage) provoquant des réactions intempestives du module.
Choisir un module identifié par les références 9657384680 ou 6680Q7 facilite la recherche et la compatibilité. Pour une remise en état fiable, respecter les recommandations de montage et prévoir un contrôle des circuits associés (fusibles, masses, câblages).
Produit adapté aux professionnels et amateurs expérimentés souhaitant remplacer ou restaurer le fonctionnement du système d’alarme sur les modèles Citroën et Peugeot mentionnés.
