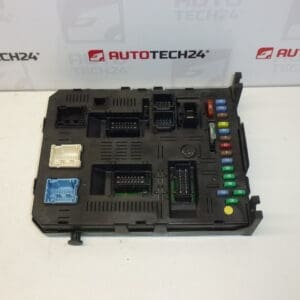

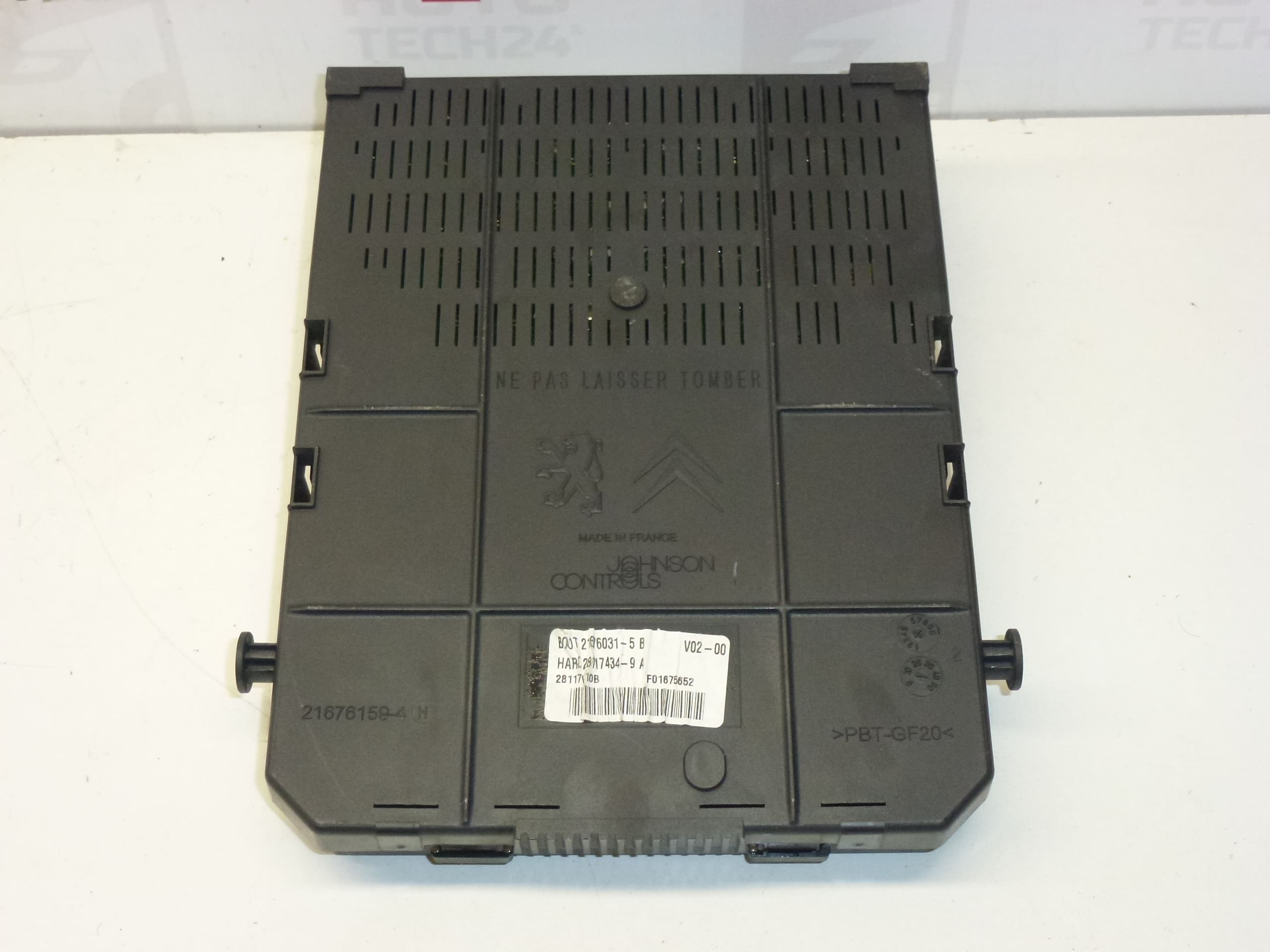

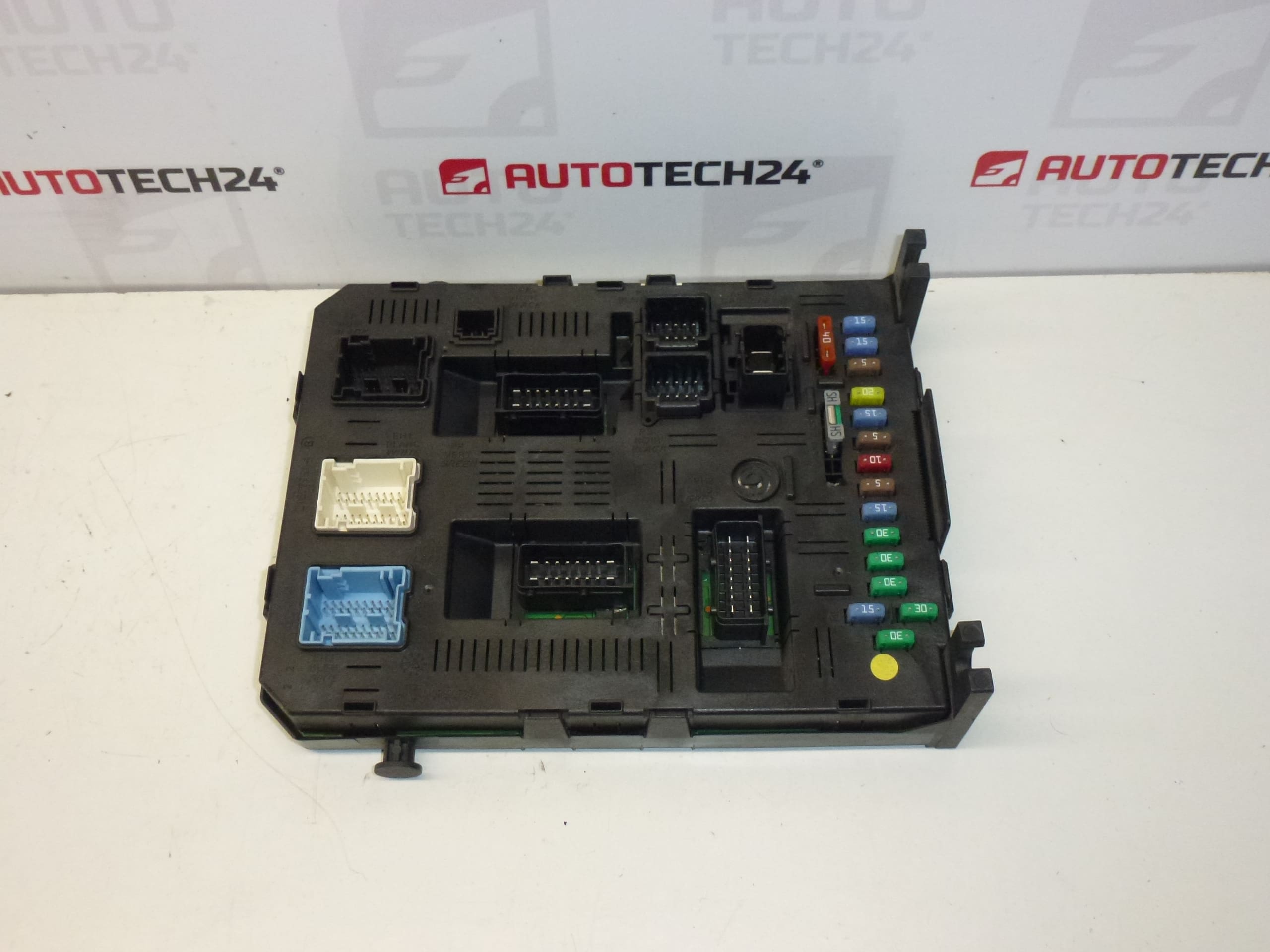

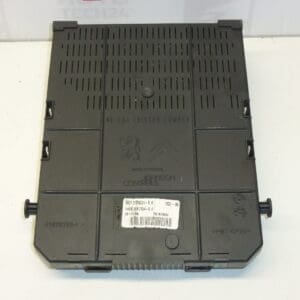

BSI 2004 H04-01 Johnson Controls pour véhicules Citroën et Peugeot.
Module BSI (Boîtier de Servitude Intelligent) destiné aux véhicules du groupe PSA, référencé sous plusieurs codes couramment recherchés par les mécaniciens et les bricoleurs : 9661940380, 6580KH, 6580KJ, 1660728480. Ce boîtier centralise la gestion des fonctions confort et de l’électronique embarquée (éclairage intérieur/extérieur, verrouillage centralisé, essuie-glace, vitres électriques, communication avec l’ECU moteur et autres calculateurs). Remplacement et recherche de pièces se font fréquemment par numéro de référence : gardez ces références à portée de main pour faciliter la recherche et le diagnostic.
Informations techniques
- Fabricant: Johnson Controls
- Modèle: BSI 2004 H04-01 (utilisé sur systèmes Citroën/Peugeot)
- Codes Produit: 9661940380, 6580KH, 6580KJ, H04-01
- Autres Numéros: 1660728480, 21676031-5B, 28117434-9A
Compatibilité et applications
Unité généralement montée sur Citroën C5 et sur d’autres véhicules du groupe Stellantis équipés du BSI H04-01. Ces références sont souvent utilisées comme mot-clé dans les recherches : 9661940380, 6580KH, 6580KJ. Vérifiez toujours la référence mécanique et visuelle du boîtier avant remplacement.
Installation et programmation
Remplacement recommandé par un professionnel ou un bricoleur expérimenté :
- Couper l’alimentation: déconnecter la batterie avant toute intervention pour éviter tout risque électrique.
- Accès au boîtier: le BSI se situe généralement derrière la boîte à gants ou sous la planche de bord côté passager; retirer les garnitures nécessaires pour y accéder.
- Démontage: déclipser et dévisser le boîtier, débrancher les connecteurs en prenant soin de ne pas forcer les cosses.
- Montage: positionner le nouveau boîtier, reconnecter les faisceaux et remonter les panneaux.
- Programmation: la plupart des BSI exigent une reprogrammation/codage après remplacement (outils compatibles PSA tels que DiagBox/Lexia ou équipement de diagnostic professionnel). Sans codage, certaines fonctions (immobilisation, télécommande, confort) peuvent ne pas fonctionner correctement.
Recommandations de montage
Travailler dans un environnement sec et propre. Vérifier l’état des connecteurs et des broches avant remontage; nettoyer la corrosion éventuelle et appliquer un produit de protection pour contacts si nécessaire. Contrôler les fusibles et les masses, et s’assurer que la batterie est en bon état de charge avant la programmation. Sauvegarder les paramètres du véhicule si l’outil de diagnostic le permet.
Cause la plus fréquente de défaillance
Les pannes de BSI sont souvent liées à l’humidité et à la corrosion des connexions, aux infiltrations d’eau, ainsi qu’aux surtensions (démarrages par câbles, alternateur défectueux) ou à des défauts de soudure interne dus aux vibrations et au vieillissement. Les symptômes typiques incluent perte des fonctions confort (vitres, verrouillage), problèmes de démarrage, voyants d’alerte incohérents et dysfonctionnements intermittents des commandes au tableau de bord.
Pour les professionnels et les bricoleurs, garder en mémoire les références produit et effectuer un diagnostic électrique complet avant de remplacer le BSI permet souvent d’éviter des interventions inutiles et d’identifier la cause racine du problème.
