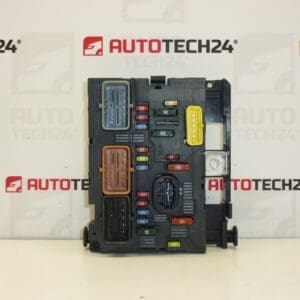

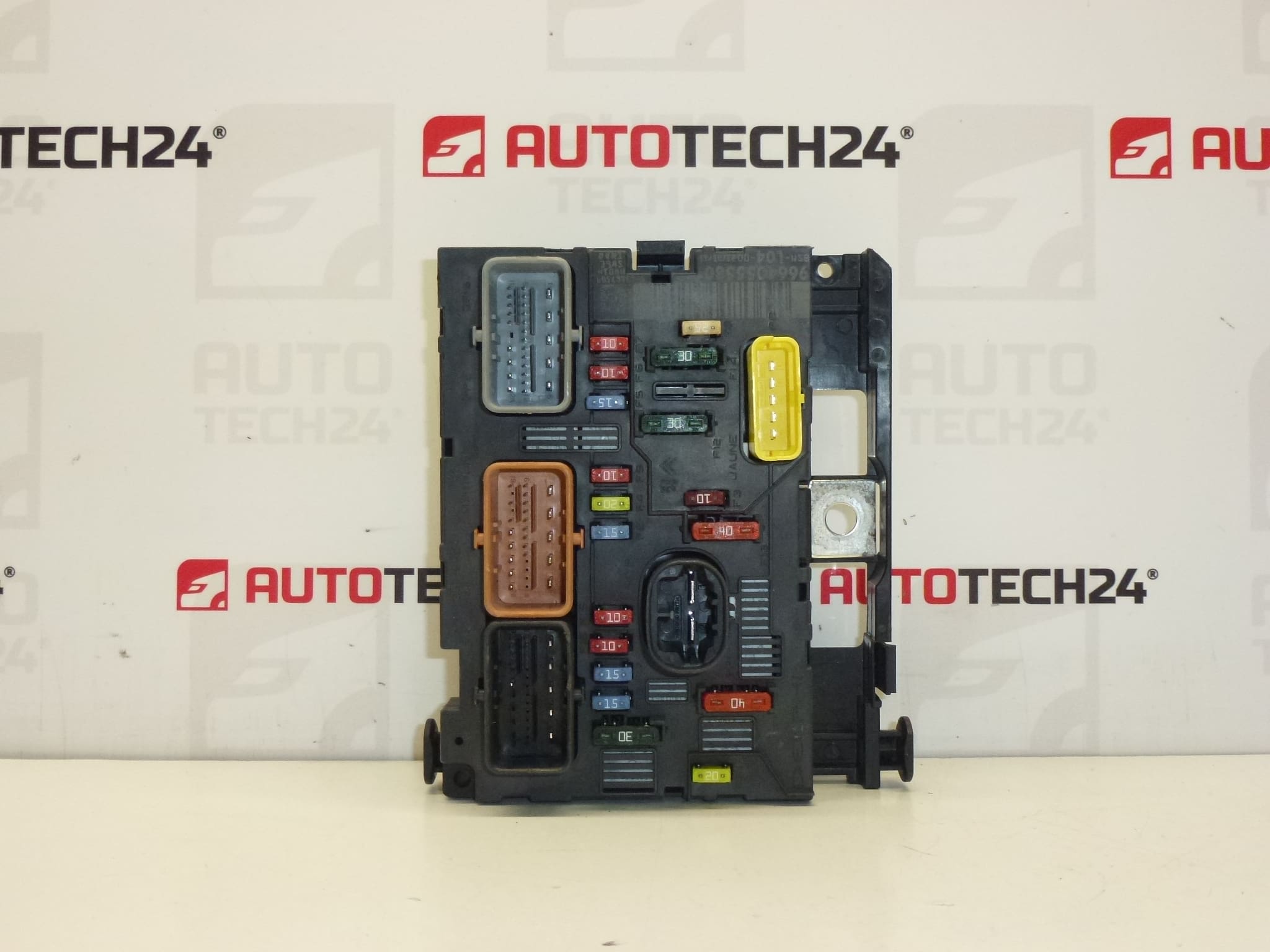

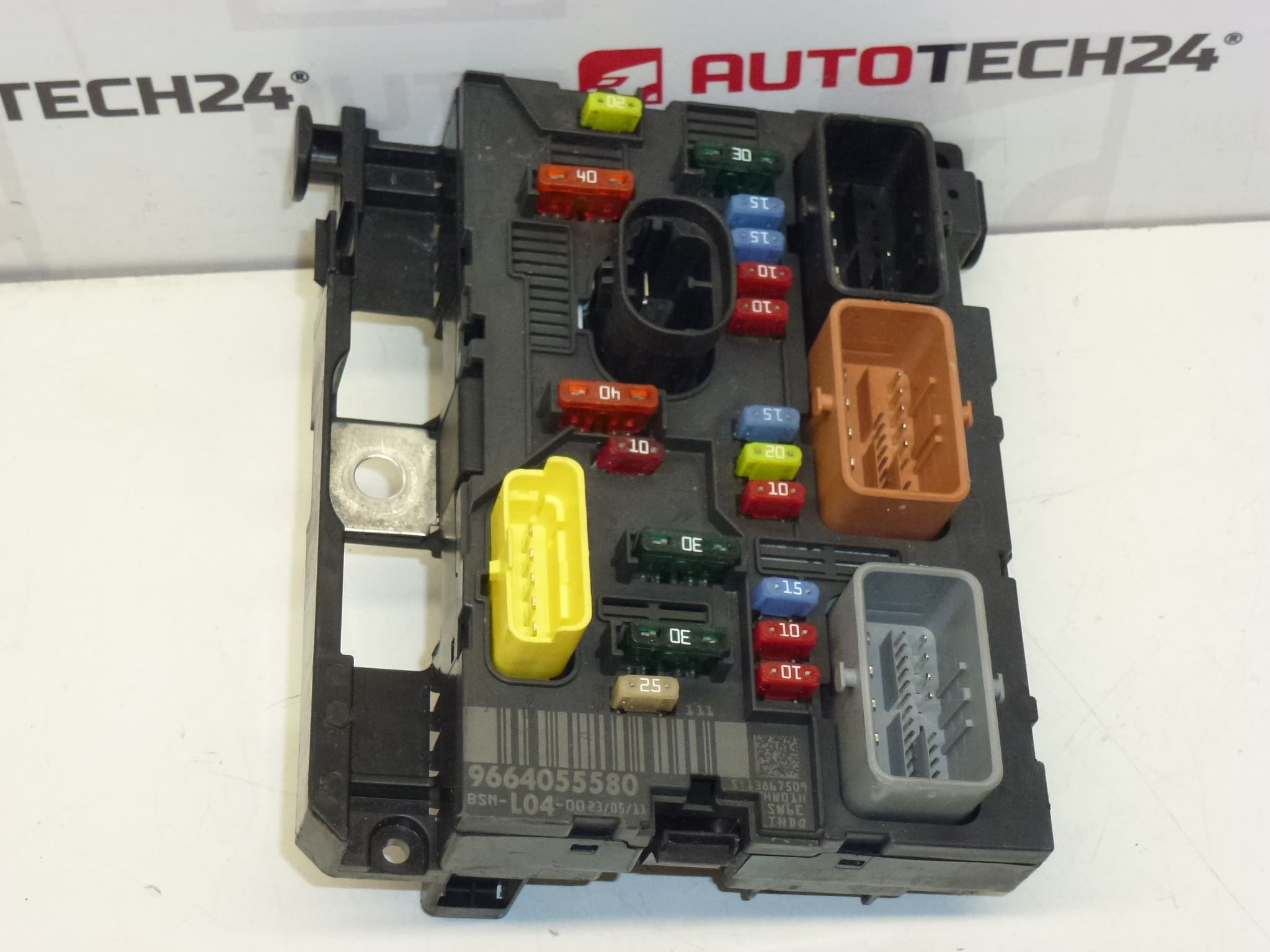

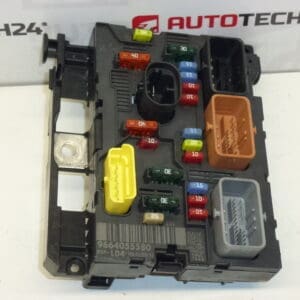

Unité BSM L04-00 DELPHI pour véhicules Citroën et Peugeot
Un boîtier BSM (Boîtier de Servitude Moteur) DELPHI L04-00 destiné aux modèles du groupe Stellantis, compatible avec plusieurs versions Citroën et Peugeot. Conçu pour les mécaniciens professionnels et les bricoleurs avertis, ce module central gère la distribution électrique et assure le relais de fonctions moteur et de certains circuits électriques du véhicule. Les recherches en ligne sont souvent effectuées par références produit (par ex. 9664055580, 6500FH) — pensez à utiliser ces codes pour trouver rapidement la pièce.
Informations techniques
- Fabricant: Delphi
- Modèle: BSM L04-00
- Codes produit(s): 9664055580, 6500FH
- Autres références: 9659741780, 9661708180, 9661708280, 9664055480, 9664055580, 9664055780, L04-00
Fonction et utilisation
Le BSM assure la distribution d’alimentation et le pilotage de plusieurs relais et fusibles situés généralement dans le compartiment moteur. Il centralise des fonctions liées à l’alimentation des équipements, à la gestion des circuits électriques et participe à la communication avec d’autres calculateurs du véhicule. Son remplacement restitue la gestion correcte des circuits concernés lorsqu’il est défectueux.
Remplacement et procédure d’installation
Avant toute intervention, couper l’alimentation électrique du véhicule en débranchant la batterie et respecter les préconisations du constructeur. Déposer les caches et protections pour accéder au boîtier, déverrouiller et débrancher soigneusement les connecteurs en prenant garde aux clips et joints. Retirer les fixations, remplacer par la nouvelle unité en s’assurant de la propreté des connexions et du bon positionnement des joints d’étanchéité. Rebrancher la batterie et effectuer un contrôle des fonctions. Selon le véhicule et les options, un contrôle diagnostic et une remise à zéro des défauts via un outil adapté (ex. DiagBox ou équivalent PSA) peuvent être nécessaires pour valider le bon fonctionnement.
Recommandations de montage
- Déconnecter la batterie avant toute manipulation.
- Contrôler l’état des connecteurs: corrosion, broches tordues ou oxydation doivent être traitées avant remontage.
- Remplacer les joints d’étanchéité si abîmés pour limiter les infiltrations d’eau.
- Utiliser des outils adaptés et serrer selon les couples recommandés par le constructeur.
- Après montage, effacer les codes défauts et tester toutes les fonctions concernées (éclairage, démarreur, alimentations, etc.).
- En cas de doute ou de besoin d’adaptation, confier la procédure à un professionnel équipé d’un outil de diagnostic PSA.
Pourquoi la pièce tombe le plus souvent en panne
Les défaillances courantes proviennent principalement de l’environnement: infiltration d’eau et corrosion des connecteurs, surtensions électriques, vibrations et cycles thermiques provoquant des ruptures de soudures ou l’usure des composants internes. Des fusibles ou relais internes peuvent aussi griller suite à une panne sur un circuit aval. Une installation incorrecte ou des contacts mal serrés accélèrent également la détérioration.
Conseils pour l’utilisateur
Vérifier régulièrement l’étanchéité et l’état des connecteurs, maintenir la propreté du compartiment moteur et traiter toute trace d’humidité. En cas de panne électrique récurrente, effectuer un diagnostic complet avant remplacement afin d’éviter d’endommager la nouvelle unité.
