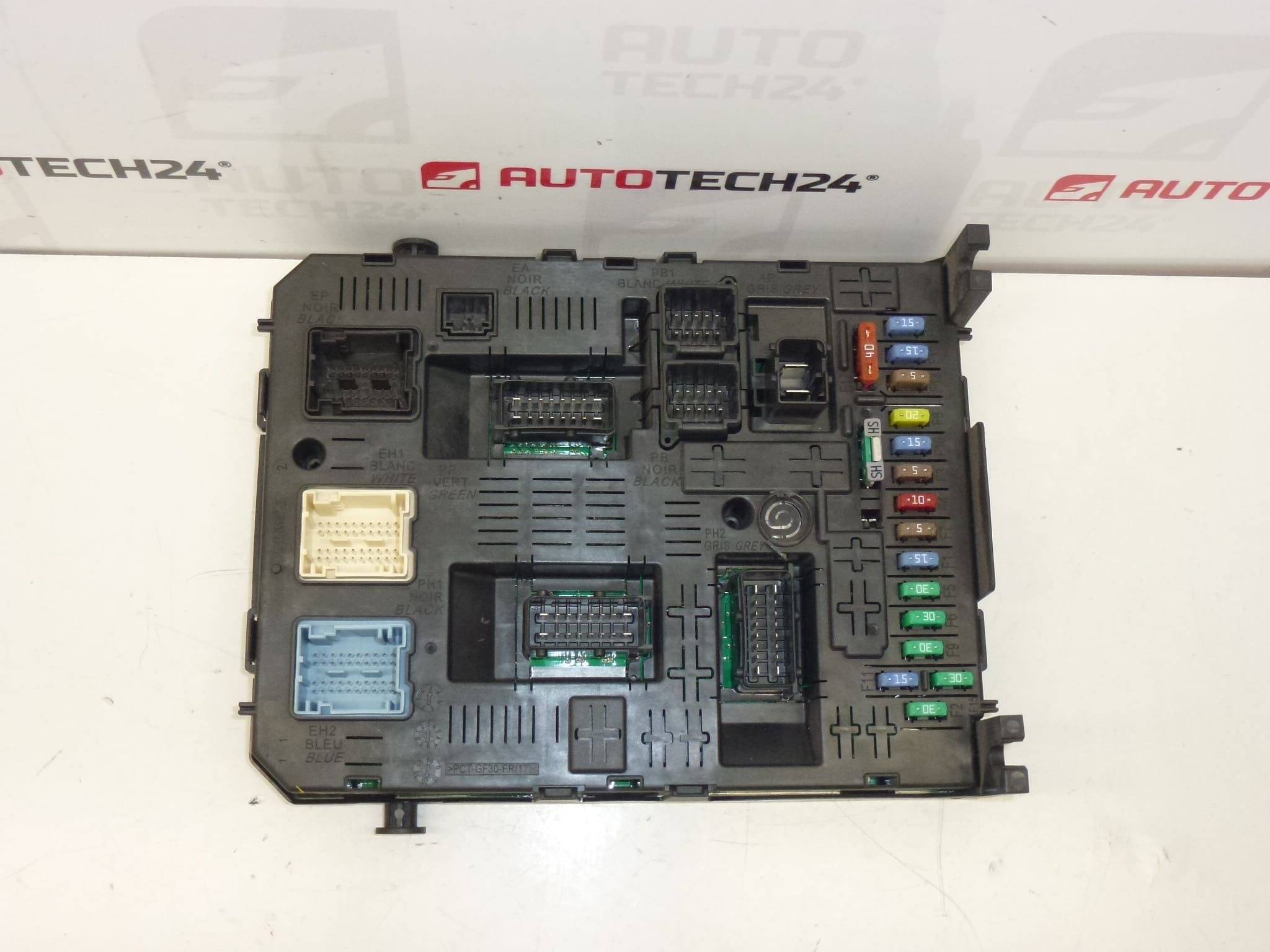

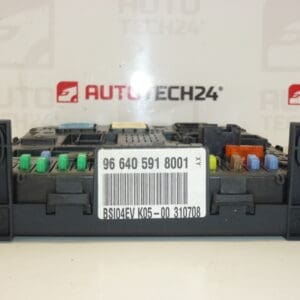

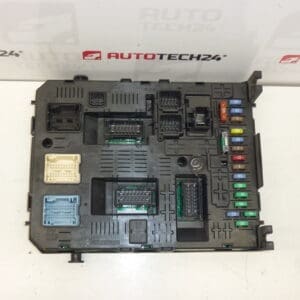

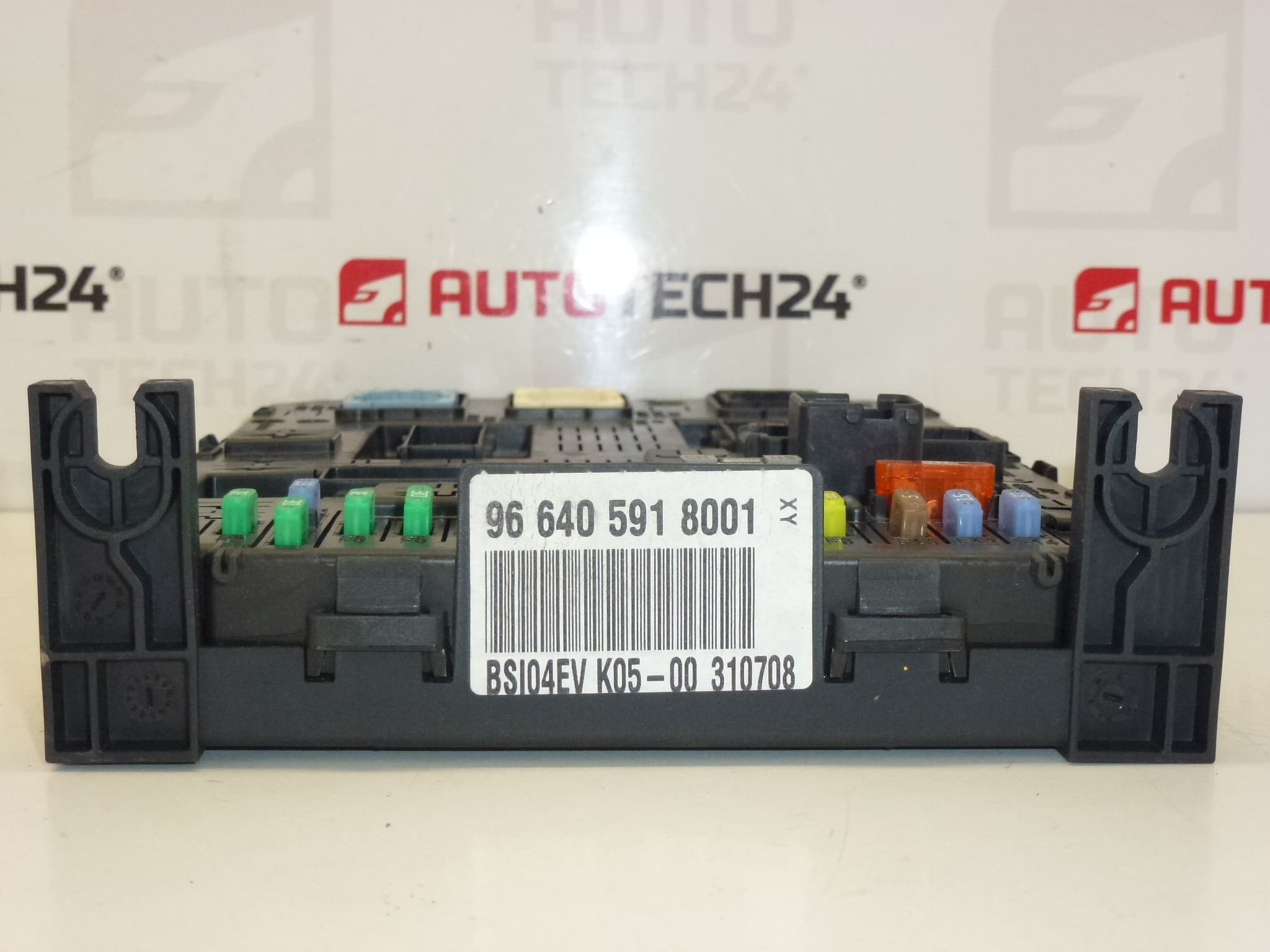

Unité BSI Johnson Controls pour véhicules Citroën et Peugeot
Un boîtier de servitudes intégrées (BSI) destiné aux modèles Citroën et Peugeot, référencé sous les codes fréquents 9664059180 / 966405918001 et K05-00. Cette unité gère de nombreuses fonctions de confort et d’électronique embarquée (éclairage, verrouillage centralisé, essuie-glaces, gestion des commandes au tableau de bord, etc.). Pièce recherchée par numéro de référence par les professionnels et les passionnés de réparation automobile, elle convient notamment aux véhicules Citroën C4 et Peugeot 308 selon variantes.
Informations Techniques
- Fabricant : Johnson Controls
- Modèle : Citroën C4, Peugeot 308 (selon versions)
- Codes produit : 9664059180, 966405918001, K05-00
- Autres numéros : 6580RN, 6580RP, 1663372780, 28119249-6D (HARD), 28120836-4 (BOOT)
Fonction
Le BSI (Boîtier de Servitudes Intégrées) centralise et commande les fonctions électriques et de confort du véhicule : gestion des feux, des essuie-glaces, du verrouillage centralisé, des commandes au volant et des interfaces avec d’autres calculateurs. Il assure la communication entre les modules et veille à la distribution électrique des organes qu’il contrôle.
Remplacement — Comment procéder
- Couper l’alimentation : Débrancher la borne négative de la batterie avant toute intervention.
- Accéder à l’unité : Le BSI se situe généralement derrière la boîte à gants ou sous la planche de bord côté passager ; retirer les garnitures nécessaires pour dégager l’accès.
- Déconnecter : Débrancher soigneusement les faisceaux et les connecteurs en prenant garde aux loquets et aux ergots plastiques.
- Démonter : Dévisser les fixations et retirer l’unité défectueuse.
- Remonter : Replacer la nouvelle unité, reconnecter tous les faisceaux et remonter la garniture dans l’ordre inverse de démontage.
- Mise en service : Certaines unités nécessitent un codage/initialisation pour s’intégrer correctement au véhicule (voir section « Montage et codage – Important »).
Conseils de Montage
- Respecter impérativement la déconnexion batterie avant intervention pour éviter tout court-circuit ou endommagement électronique.
- Vérifier l’état des connecteurs et broches : nettoyer la corrosion éventuelle et s’assurer d’un bon contact électrique.
- Protéger l’unité contre l’humidité lors du remontage et utiliser des joints/ne pas endommager les caches d’étanchéité.
- Effectuer le codage/configuration avec un outil PSA (DiagBox/Lexia/PP2000) si nécessaire pour rétablir toutes les fonctions.
Pourquoi Cette Pièce Se Détériore Le Plus Souvent
- Infiltration d’eau ou condensation entraînant corrosion des circuits et des connecteurs.
- Surtensions électriques (alternateur défectueux, mauvaise manipulations lors des branchements) provoquant la détérioration des composants électroniques.
- Fatigue des soudures et ruptures de pistes imprimées dues aux vibrations et aux cycles thermiques.
- Dommages mécaniques suite à un choc ou à un démontage/vissage incorrect.
- Corruption logicielle ou pertes de données suite à coupures d’alimentation intempestives.
Montage et Codage – Important
- L’unité est d’ordinaire utilisée et peut être appairée au véhicule d’origine (VIN/PIN/Clés).
- Possibilités de remise en service :
- Clonage des données depuis l’ancienne unité (EEPROM/Flash) – après clonage l’unité est plug and play.
- Virginisation puis initialisation/télécodage via DiagBox (ou en ligne) + adaptation des clés.
- Il est recommandé d’effectuer ces opérations par un professionnel équipé du matériel de service PSA (DiagBox/Lexia/PP2000).
- Avant tout démontage/montage, toujours déconnecter la batterie et suivre la procédure constructeur pour éviter d’endommager l’unité.
Pièce recherchée par référence (9664059180, 966405918001, K05-00). Idéale pour les ateliers et bricoleurs expérimentés qui remplacent ou reprogramment des modules BSI sur Citroën C4 et Peugeot 308. Pour un résultat fiable, respecter les consignes de montage et prévoir l’outillage de diagnostic adapté.
