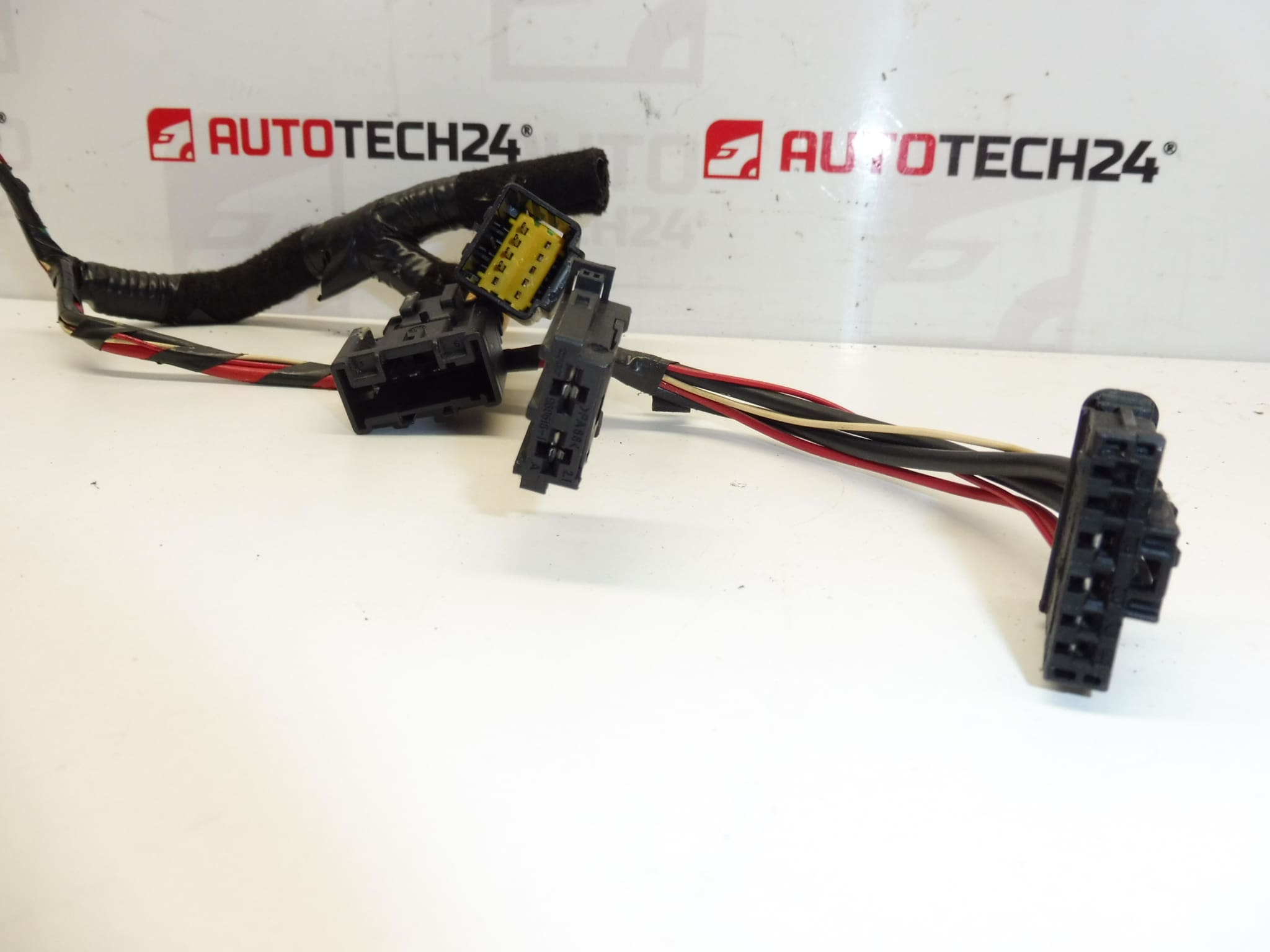

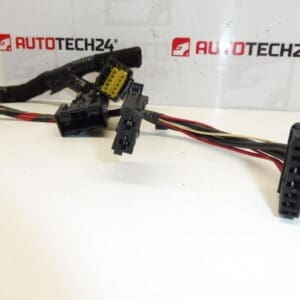

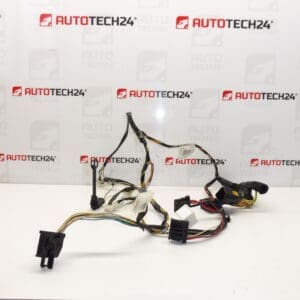

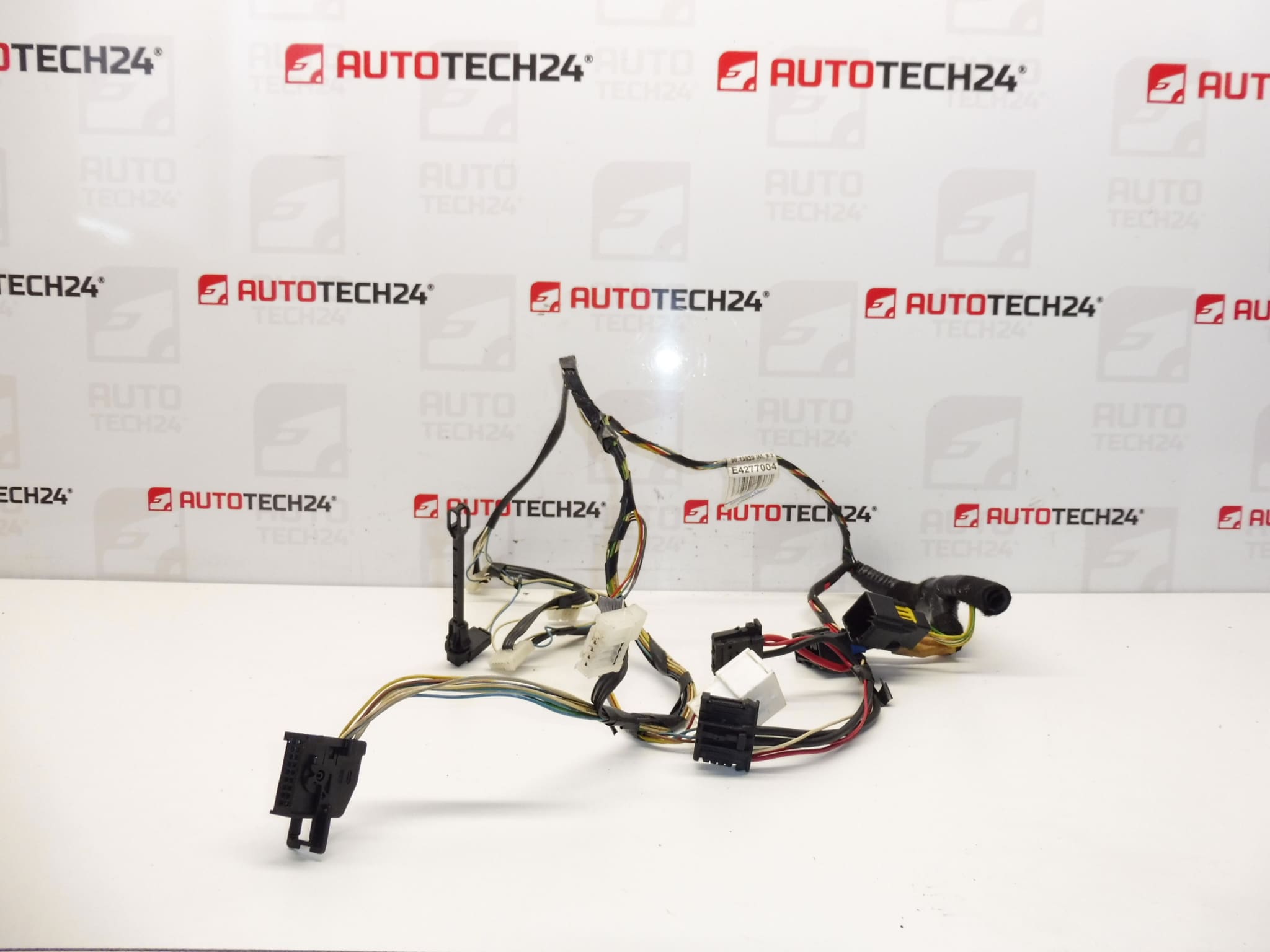

Faisceau complet de climatisation numérique pour Citroën Xsara Picasso. Fabricant : Behr
Présentation
Faisceau électrique complet destiné au système de climatisation numérique des véhicules Citroën Xsara Picasso. Conçu pour relier les commandes de climatisation aux actionneurs, capteurs et à l’embrayage du compresseur, ce faisceau permet un fonctionnement fiable et précis de l’installation de chauffage/ventilation/climatisation (HVAC). Références recherchées par les professionnels et bricoleurs : E4277, 6445WS, E4277004.
Fonction et symptômes
Le faisceau assure la distribution de l’alimentation et des signaux entre l’unité de commande de climatisation et les composants suivants : capteurs de température, interrupteurs de pression, embrayage du compresseur, moteur de ventilateur et servomoteurs de volets. Une défaillance du faisceau se traduit souvent par : climatisation inopérante, compresseur qui ne s’enclenche pas, ventilation intermittente, ou dysfonctionnements des réglages de température et de répartition d’air.
Remplacement et montage
Le remplacement du faisceau nécessite un accès au tableau de bord et parfois au compartiment moteur suivant l’implantation des connecteurs. Procédure générale recommandée :
- Débrancher la batterie avant toute intervention.
- Retirer les éléments de garniture et panneaux d’accès pour atteindre l’ancien faisceau (dégarnir la zone autour de l’unité de commande HVAC et du boîtier évaporateur si nécessaire).
- Repérer et débrancher les connecteurs en prenant soin de libérer les clips de fixation.
- Retirer l’ancien faisceau en notant le cheminement et les fixations. Comparer le nouveau faisceau avec l’ancien pour vérifier la correspondance des connecteurs.
- Positionner et fixer le nouveau faisceau, reconnecter tous les connecteurs et sécuriser avec colliers ou clips fournis.
- Rebrancher la batterie, puis effectuer les tests électriques : continuité, alimentation du compresseur, tests des capteurs et commande de ventilateur.
Outils utiles : jeux de clés et douilles, tournevis de garniture, multimètre, colliers rilsan, graisse diélectrique pour contacts.
Recommandations de montage
Toujours respecter les consignes de sécurité et le cheminement d’origine du faisceau pour éviter frottements et contact avec des pièces chaudes ou mobiles. Utiliser de la graisse diélectrique sur les connexions pour prévenir la corrosion. Ne pas forcer les clips et vérifier le serrage des fixations. Après montage, contrôler le fonctionnement de la climatisation à différents régimes moteur et modes de ventilation.
Causes fréquentes de défaillance
Les principales causes de panne sont la corrosion des contacts (ingress d’humidité), les ruptures de fils causées par vibrations ou mauvais routage, les dommages mécaniques (piqûres de rongeurs, écrasement lors d’interventions) et les courts-circuits dus à isolation détériorée. Une surtension ou une surchauffe locale peut aussi endommager les conducteurs et connecteurs.
Informations techniques
- Fabricant : Behr
- Modèle : Citroën Xsara Picasso
- Codes produit : E4277, 6445WS
- Autres références : E4277004
Conseils pour les professionnels et bricoleurs
Ce faisceau est souvent recherché par son numéro de référence. Avant remplacement, vérifier les codes inscrits sur le faisceau et l’état des connecteurs. Les interventions sur le circuit frigorifique (recharge, ouverture du circuit) doivent être réalisées par un technicien agréé. En cas de doute sur l’intégrité de l’installation électrique, tester la continuité et l’isolement avec un multimètre avant de remettre le système en service.
