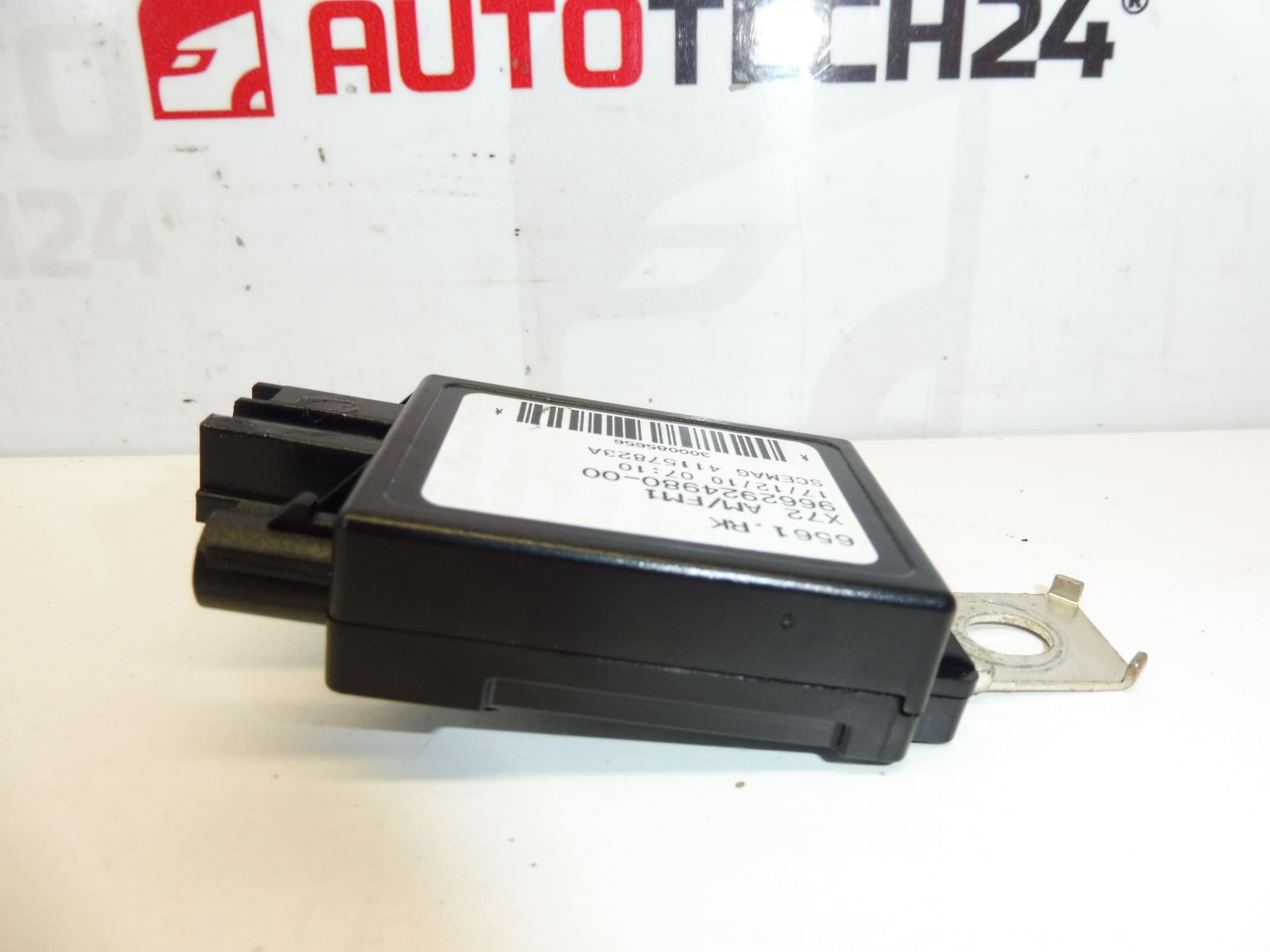

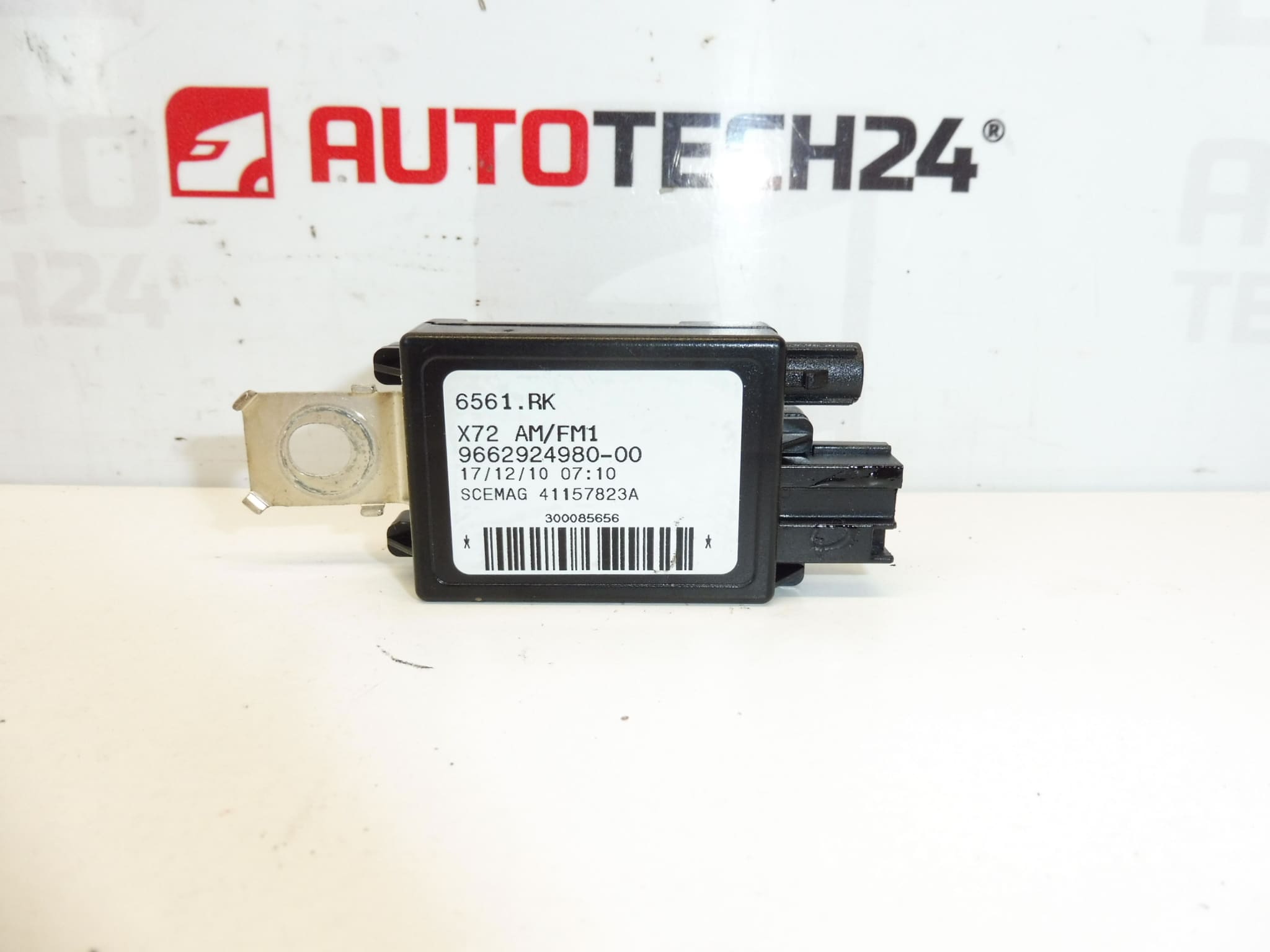

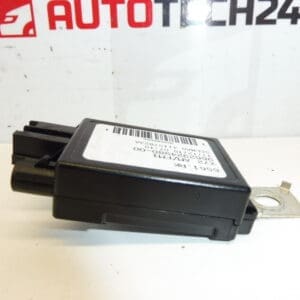

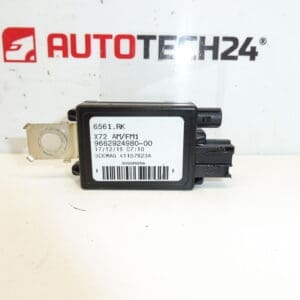

Module d’antenne d’impédance, adaptateur d’impédance AM/FM1 Pour les véhicules CITROËN C5 X7
Module d’antenne conçu pour assurer l’adaptation d’impédance entre l’antenne et l’autoradio des véhicules Citroën C5 (plateforme X7). Références recherchées par les professionnels et les bricoleurs : 9662924980, 6561RK, 9662924980-00. Remplace efficacement l’élément défectueux responsable d’une réception AM/FM dégradée et permet de retrouver une qualité de signal optimale lorsque l’origine du problème provient de l’adaptateur d’impédance.
Ce composant est particulièrement pertinent pour les ateliers et les passionnés qui diagnostiquent des problèmes de réception radio : il restaure la compatibilité d’impédance entre l’antenne et l’unité principale, réduit les pertes de signal et prévient les interférences causées par un mauvais raccordement. Le module est conçu pour s’intégrer dans l’installation d’origine sans modification majeure du faisceau.
Informations techniques
- Fabricant: Stellantis (Citroën/Peugeot)
- Modèle(s): Citroën C5 (X7)
- Codes produit: 9662924980, 9662924980-00, 6561RK
- Autres références: 6561RK
Fonction
Le module d’impédance adapte la caractéristique électrique de l’antenne à l’entrée de l’autoradio pour optimiser la réception AM et FM. Il corrige les désadaptations d’impédance qui entraînent une atténuation du signal ou des perturbations, et il assure la continuité du lien entre l’antenne extérieure et le système audio du véhicule.
Recommandations de montage
- Déconnecter la batterie avant toute intervention pour éviter tout court-circuit et préserver les composants électroniques.
- Localiser le module: il est généralement situé à proximité de la base de l’antenne ou intégré sous le ciel de toit/à l’intérieur des montants selon la configuration du véhicule. Retirer les garnitures nécessaires avec des outils adaptés pour accéder proprement au connecteur.
- Vérifier l’état des connecteurs coaxiaux et des câbles: remplacer ou réparer toute connexion corrodée ou écrasée avant de monter le nouveau module.
- Brancher soigneusement les connecteurs en respectant leur orientation; éviter de forcer pour ne pas endommager les broches ou le câble coaxial.
- S’assurer de l’étanchéité des passages de câble pour prévenir les infiltrations d’eau à l’origine de corrosion.
- Tester la réception radio après remontage avant de refermer définitivement les garnitures.
Raisons typiques de défaillance
- Corrosion des connecteurs et des contacts due à l’humidité ou à des infiltrations d’eau.
- Dommages mécaniques au câble coaxial ou au boîtier du module suite à un choc ou à une intervention antérieure mal réalisée.
- Usure et vieillissement des composants internes entraînant une perte de continuité ou des variations d’impédance.
- Problèmes d’installation ou de mauvais branchement provoquant des interférences et une réception faible.
- Oxydation suite à des réparations de carrosserie mal étanchées.
En remplaçant le module d’impédance par la référence correcte (9662924980 / 6561RK), vous augmentez significativement les chances de récupérer une réception radio conforme à l’origine. Les codes produit figurant dans la description facilitent la recherche et l’identification rapide en atelier.
