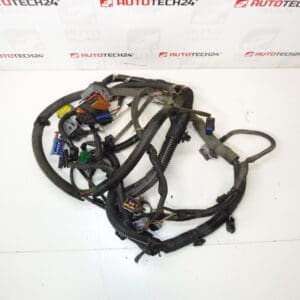

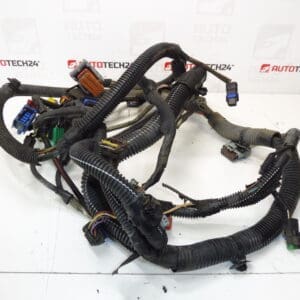

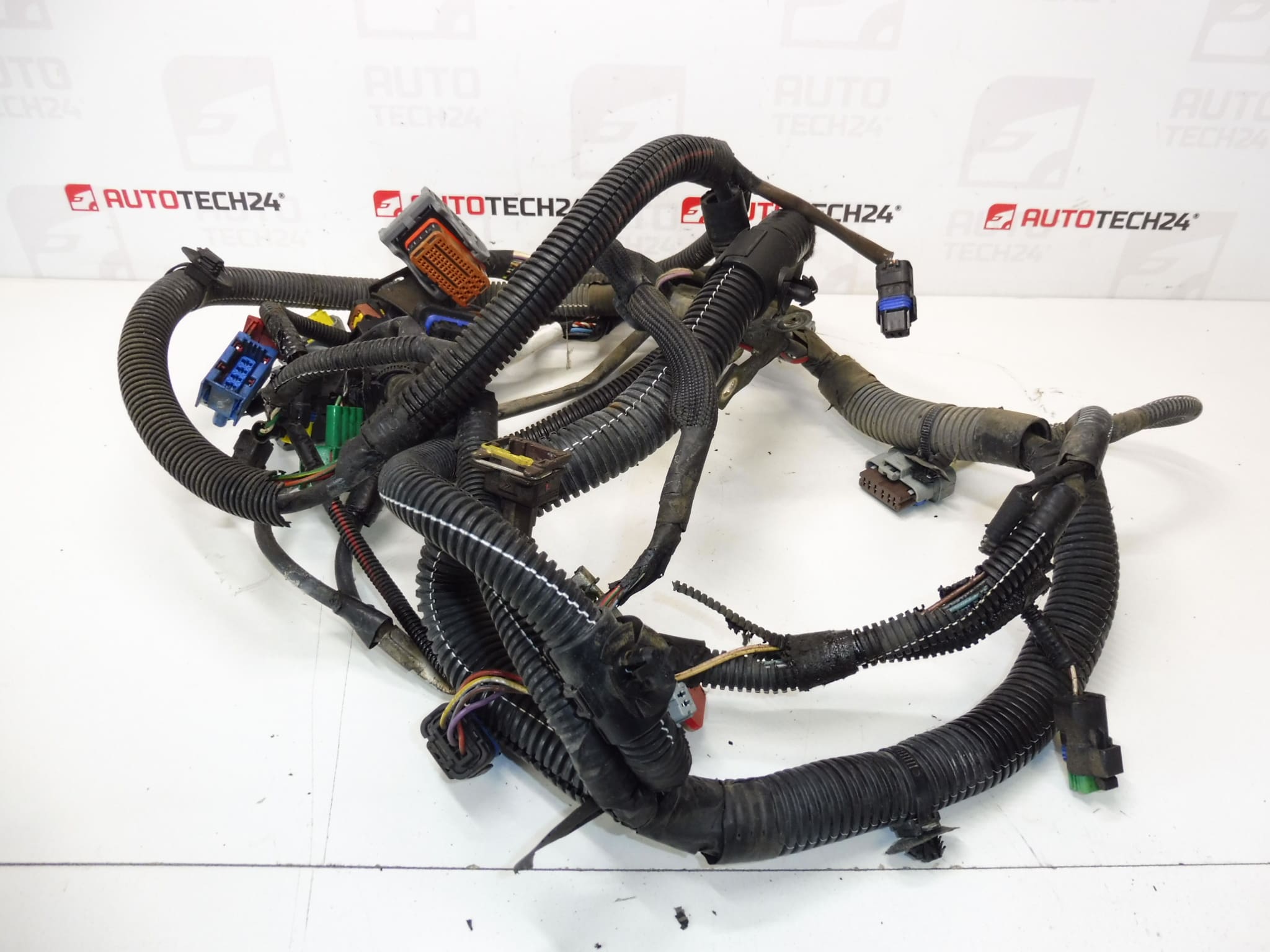

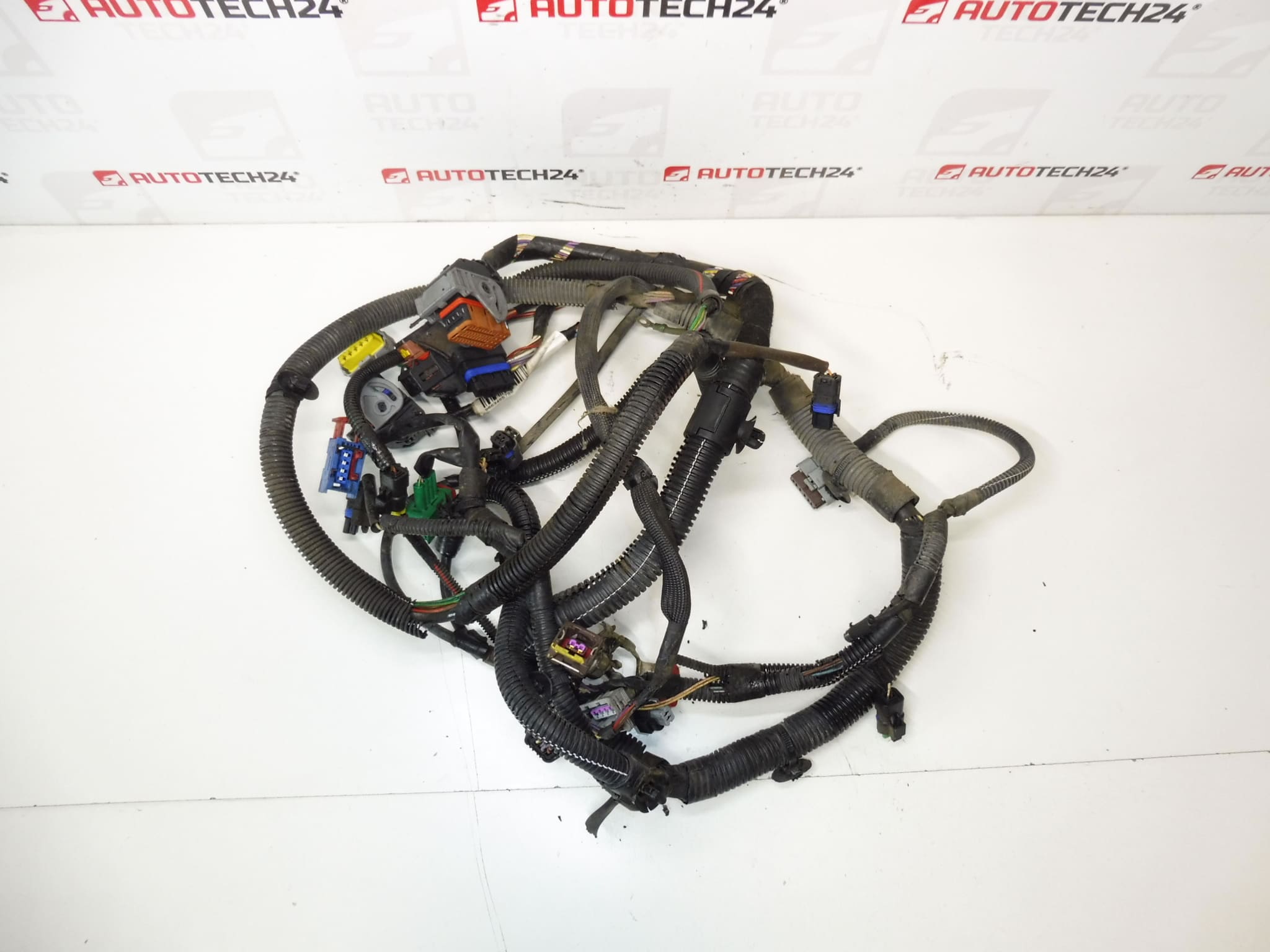

Faisceau moteur complet pour véhicules Citroën et Peugeot 1.6 16V. Il provient d’une Peugeot 307 de 2007.
Faisceau moteur complet adapté aux moteurs 1.6 16V (code moteur NFU) des véhicules Citroën et Peugeot. Références techniques et numéros d’origine présents dans la description facilitent la recherche (9663465780, 6569FF, 9684859480, 9663465880, 9684859380). Conçu pour les ateliers professionnels et pour les personnes réalisant elles‑mêmes les réparations, ce faisceau regroupe les connexions entre les capteurs et actionneurs moteur et l’électronique de bord, simplifiant la remise en état d’un faisceau endommagé ou corrodé.
Informations techniques
- Fabricant: Stellantis / Citroën / Peugeot
- Modèle: Peugeot 307 (2007); Compatible avec certains véhicules Citroën C4 équipés du moteur 1.6 16V (code NFU)
- Codes produit: 9663465780, 6569FF
- Autres numéros: 9684859480, 9663465880, 9684859380
Fonction et caractéristiques
Le faisceau moteur assure la liaison électrique entre l’unité de commande moteur (ECU), les capteurs (capteur de position du vilebrequin, capteur d’arbre à cames, capteur de température, capteur de pression, etc.) et les actionneurs (injecteurs, bobines d’allumage, pompe à carburant, vanne EGR selon équipement). Il est généralement composé de connecteurs d’origine, gaines de protection, points de fixation et passages traversant les parties du compartiment moteur. Son bon état est essentiel pour le fonctionnement fiable et l’absence de défauts électroniques.
Remplacement
- Couper l’alimentation: toujours déconnecter la batterie avant toute intervention.
- Accès: déposer les éléments gênants (coffrage moteur, boite à air, caches) pour accéder aux connecteurs et attaches du faisceau.
- Repérage: marquer et photographier chaque connecteur pour retrouver l’implantation exacte lors du remontage.
- Démontage: déclipser les fixations, débrancher soigneusement les connecteurs en respectant les verrouillages et retirer le faisceau endommagé.
- Montage: positionner le nouveau faisceau sans contrainte mécanique, fixer avec les attaches d’origine, vérifier les passages évitant les sources de chaleur et les pièces mobiles.
- Contrôle: reconnecter la batterie, effectuer une lecture défauts et un essai au ralenti pour vérifier l’absence d’anomalies.
Montage et codage – important
- L’unité est utilisée et elle est « appairée » au véhicule d’origine (VIN/PIN/clés).
- Options de mise en service :
- 1) Clonage des données de l’ancienne unité (EEPROM/Flash) – après clonage, l’unité est plug-and-play.
- 2) Virginisation et initialisation/telecoding via DiagBox (ou en ligne) + adaptation des clés.
- Recommandé d’être réalisé par un professionnel équipé des outils de service PSA (DiagBox/Lexia/PP2000).
- Avant toute dépose/pose, toujours déconnecter la batterie et respecter la procédure du constructeur pour éviter d’endommager l’unité.
Recommandations de montage
- Utiliser les points de fixation et passe‑câbles d’origine pour éviter les frottements et la surchauffe.
- Remplacer les passe‑fil et joints abîmés pour préserver l’étanchéité et éviter l’entrée d’huile ou d’eau.
- Appliquer un peu de graisse diélectrique sur les connecteurs si nécessaire pour prévenir la corrosion, sans en mettre à l’intérieur des connecteurs étanches.
- Après montage, contrôler les masses et la continuité des connexions électriques, ainsi que l’absence de codes défauts.
Raison la plus fréquente de défaillance
Les causes les plus courantes d’endommagement du faisceau sont l’abrasion due au frottement contre des bords ou pièces mobiles, la détérioration provoquée par l’huile et la chaleur, la corrosion des contacts et les rongeurs qui peuvent sectionner ou ronger les câbles. Des réparations antérieures mal réalisées ou des clips de fixation manquants augmentent aussi le risque de panne. La durée de vie varie fortement selon l’environnement et l’entretien ; des symptômes typiques incluent défauts intermittents, coupures d’injecteurs ou allumage irrégulier.
Produit particulièrement utile pour les ateliers et les bricoleurs équipés; rechercher par numéro de référence accélère la compatibilité et la commande.
