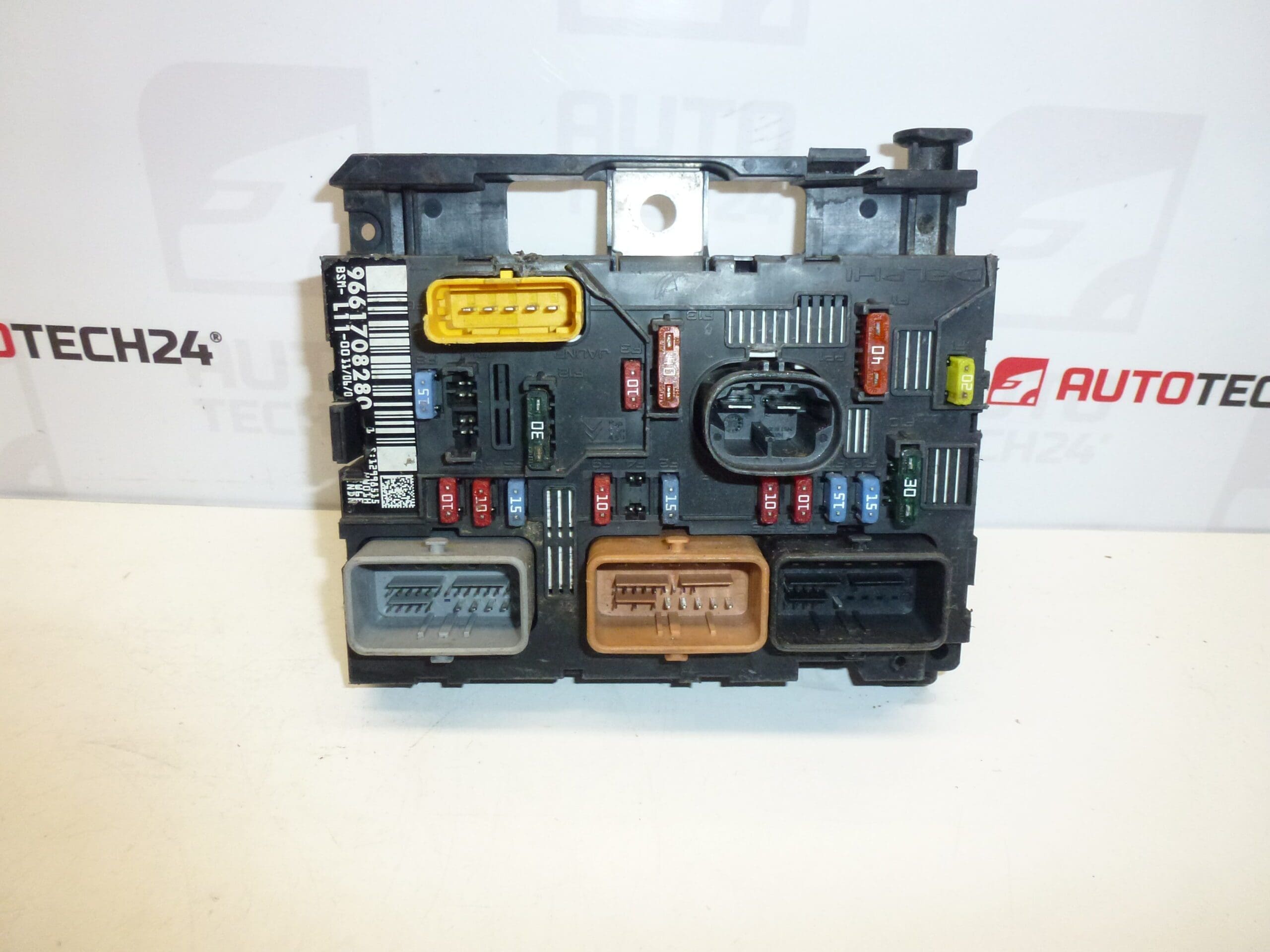

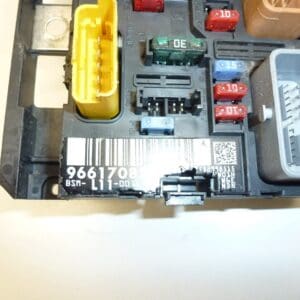

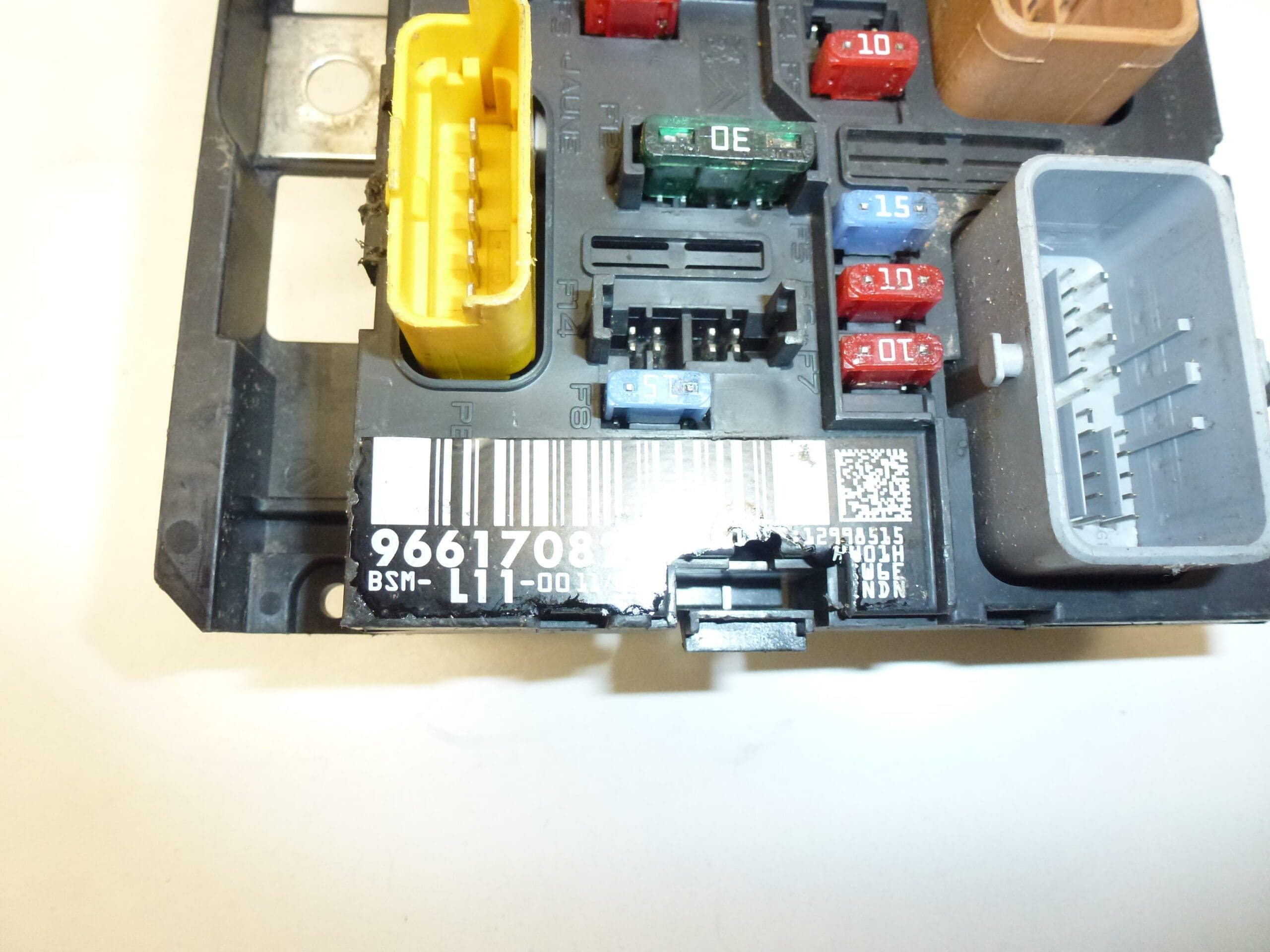

BSM L11-00 DELPHI Citroën Peugeot 9661708280

BSM L11-00 DELPHI pour Citroën et Peugeot

Description de la pièce

BSM L11-00 DELPHI 9661708280 est un module électrique d’occasion pour les voitures Citroën et Peugeot. Le BSM sert généralement de module de fusibles et de commutation, qui assure la distribution d’énergie et la commutation des circuits électriques sélectionnés du véhicule. Il ne s’agit pas d’une unité BSI ou d’une unité de contrôle d’injection.

Les documents incluent les modèles Peugeot 207 et Peugeot 307. Lors du choix d’une pièce de rechange, comparez le numéro de produit, la désignation L11-00 et la conception des connecteurs avec le module d’origine. Le nom du modèle à lui seul ne suffit pas pour choisir la bonne variante. Une pièce d’origine usagée peut constituer une solution de réparation rentable si les diagnostics ont confirmé un défaut dans le BSM d’origine.

Informations techniques

• Fabricant : DELPHI
• Modèle : Peugeot 207, Peugeot 307
• Type de pièce : BSM – Module de fusible et de commutation
• Désignation : L11-00
• Numéro de produit principal : 9661708280
• Autres numéros : 6500CK, 6500FH
• Autres désignations dans les documents : NFP
• État : pièce d’occasion
• Années et moteurs spécifiques : non précisé

Codes produits

Codes produits : 9661708280, 6500CK, 6500FH.

Désignation de la variante : BSM L11-00 DELPHI. Les codes donnés facilitent la localisation de la pièce ; leur affectation à une conception de voiture spécifique doit être évaluée avec la désignation du module d’origine et la documentation de service.

Recommandations d’installation

La procédure suivante est générale pour remplacer le module BSM. Les étapes exactes, l’accès à la pièce et la procédure de déconnexion et de reconnexion de la batterie dépendent du modèle spécifique et de la marque de la voiture. Suivez la documentation de service du fabricant.

1) Avant le montage

• Vérifiez à l’aide des diagnostics que la cause du défaut est bien le BSM et non un fusible, un câblage, une alimentation électrique défectueuse, une mise à la terre ou un appareil connecté.
• Comparez les numéros et marquages des deux modules, la forme du boîtier, la fixation, le nombre de connecteurs et leur détrompage mécanique.
• Inspectez la pièce utilisée : recherchez des fissures, des loquets endommagés, des contacts pliés, de la corrosion, des traces d’humidité et de surchauffe.
• Vérifiez également les connecteurs et le câblage de la voiture. Une contrepartie endommagée peut provoquer un dysfonctionnement même après le remplacement du module.

2) Outils et matériels nécessaires

• Outils manuels courants adaptés à la fixation des pinces de pièces et de batterie.
• Outil permettant de libérer en douceur les loquets en plastique, une lampe de poche et des moyens de marquage des connecteurs.
• Un multimètre et éventuellement un appareil de diagnostic adapté à la voiture.
• Un chiffon propre et sec ou un moyen de nettoyer les contacts électriques.

3) Procédure d’assemblage étape par étape

1. Arrêtez le véhicule en toute sécurité, sécurisez-le contre tout mouvement et coupez les appareils électriques ainsi que le contact.
2. Laissez les composants électroniques se mettre en veille conformément à la procédure du fabricant. Débranchez ensuite la batterie comme prescrit ; ne débranchez pas les connecteurs BSM sous tension.
3. Accédez au module conformément à la procédure de service de la voiture spécifique. Desserrez les couvercles et les poignées en plastique sans force.
4. Prenez une photo du câblage et étiquetez les connecteurs pour éviter toute confusion lors de l’assemblage.
5. Retirez les fusibles des connecteurs et débranchez les connecteurs par leur corps. Ne tirez pas sur les fils.
6. Dévissez le module d’origine et retirez-le délicatement.
7. Inspectez l’espace de stockage, les connecteurs et les câbles. Éliminez la cause de toute fuite ou dommage au câblage avant de continuer.
8. Comparez à nouveau les deux modules. Évaluer l’installation des fusibles selon la documentation de la voiture spécifique ; ne les déplacez pas et ne modifiez pas leurs valeurs aveuglément.
9. Placez le BSM de remplacement dans le support et fixez-le de la manière prescrite. Le câblage ne doit pas être étiré ou pincé.
10. Branchez les connecteurs et fermez leur fixation. Vérifiez que l’assise est complète sans appliquer de force excessive.
11. Installez les capots de protection, vérifiez le câblage et connectez la batterie selon la procédure du fabricant.
12. Effectuer le rétablissement prescrit du fonctionnement du système électrique et le contrôle ultérieur du fonctionnement, éventuellement un diagnostic.

• 4) Vérifications post-assemblage et essai routier/vérification du fonctionnement

  Vérifier le démarrage et le fonctionnement des circuits électriques liés au défaut d’origine. Vérifiez les pannes de courant, les odeurs de surchauffe ou les connecteurs anormalement chauds. Si des diagnostics sont disponibles, comparez l’état avant et après la réparation. Effectuez un court essai routier uniquement après une inspection sur place réussie, puis vérifiez que le défaut d’origine ne réapparaît pas.

  5) Les erreurs d’assemblage les plus courantes et comment les éviter

  • Choisissez uniquement par modèle de voiture : comparez également les numéros de produits, les variantes de module et la conception des connecteurs.
  • Déconnexion sous tension : suivez toujours la procédure de mise en veille de l’électronique et de déconnexion de la batterie.
  • Connecteurs inachevés : vérifiez leur mise en place et leur fixation, et pas seulement la position visuellement connectée.
  • Laisser le câblage ou les contacts endommagés : éliminer les défauts associés avant de mettre le module de remplacement en service.
  • Fusibles incorrects ou contournement de fusible : utilisez uniquement l’équipement prescrit pour la voiture spécifique.

  Raisons pour lesquelles la pièce est endommagée

  Pour les modules BSM en général, les influences suivantes peuvent entraîner des dommages : il ne s’agit pas d’une description de l’état détecté de cette pièce :

  • Humidité et corrosion : perturbent les contacts et peuvent provoquer des pannes irrégulières des circuits électriques.
  • Résistance transitoire dans les connecteurs : les connexions desserrées ou oxydées chauffent et peuvent endommager les contacts et le boîtier.
  • Court-circuit ou surcharge du circuit connecté : un câblage ou un appareil défectueux peut mettre à rude épreuve les parties de commutation et d’alimentation du module.
  • Interventions incorrectes dans l’installation électrique – une fixation inappropriée, des modifications non professionnelles ou une mauvaise manipulation de l’alimentation électrique augmentent le risque de dommages.
  • Le vieillissement et les contraintes thermiques : peuvent progressivement affecter les connexions internes et les éléments de commutation.
  • Dommages mécaniques lors du démontage : le relâchement forcé des connecteurs peut endommager les loquets, les contacts ou le corps du module.
