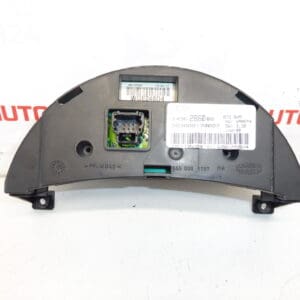

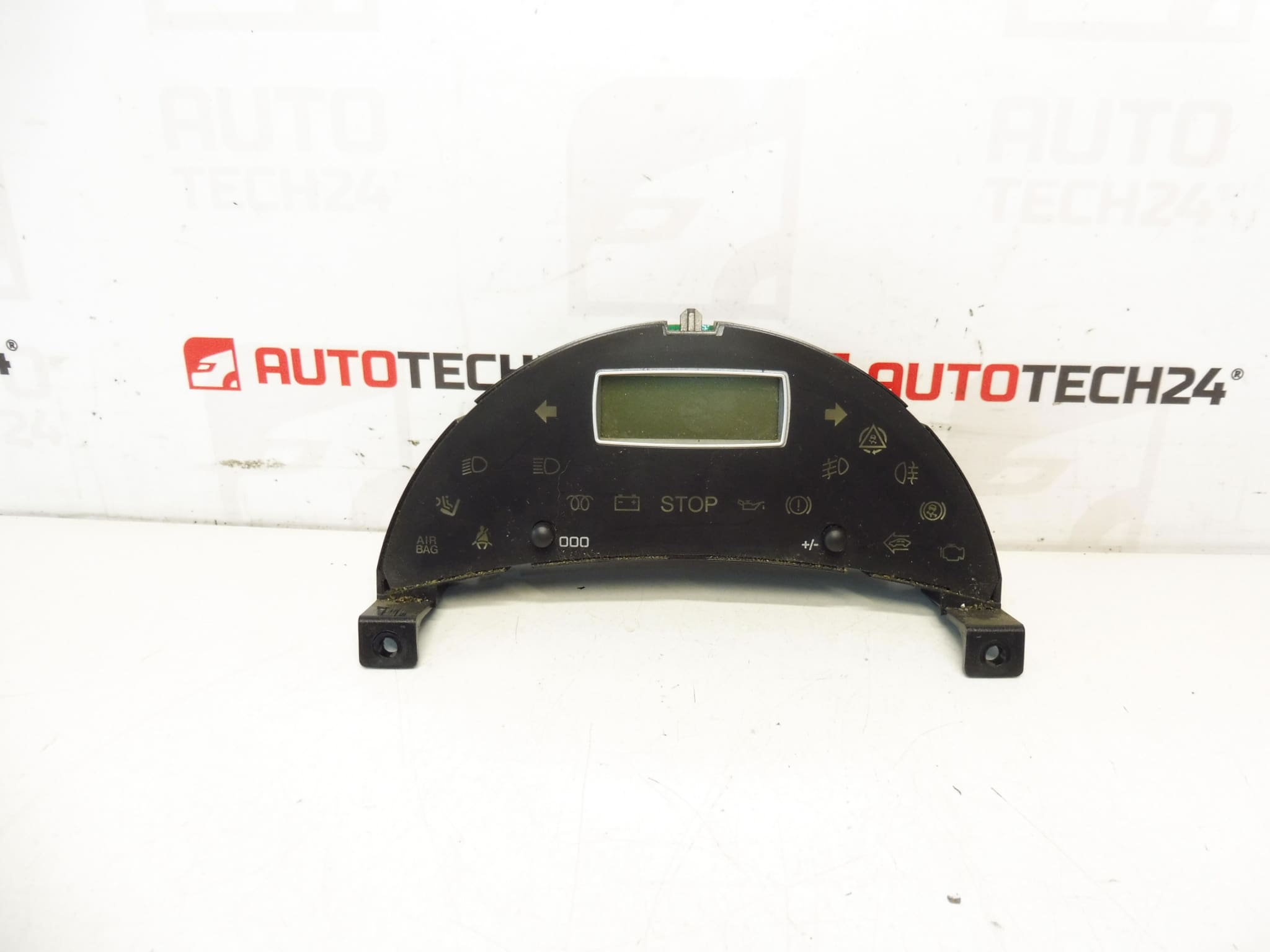

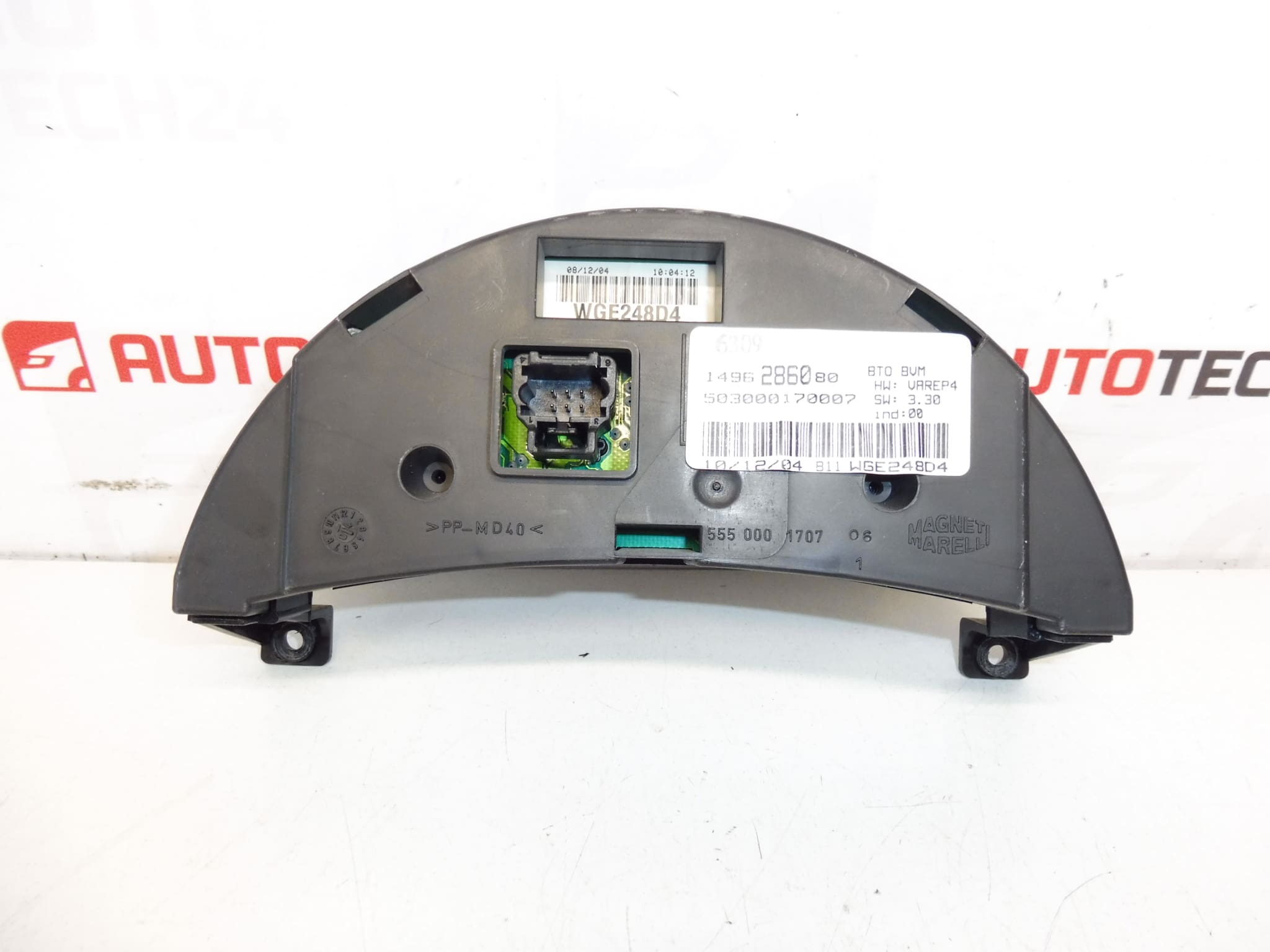

Indicateur de distance parcourue et témoins d’état du véhicule pour Citroën C8 et Peugeot 807. Issu d’un véhicule affichant 211453 km.
Affichage / compteur de bord Magneti Marelli conçu pour restituer le kilométrage, les témoins et l’information instrumentale du tableau de bord sur les modèles Citroën C8 et Peugeot 807. Idéal pour les ateliers et les bricoleurs expérimentés qui recherchent une pièce de remplacement portant la référence 1496286080. L’ensemble gère l’affichage du kilométrage, les voyants d’alerte et l’éclairage du combiné, et s’intègre directement dans l’emplacement d’origine du tableau de bord.
Fonction et utilité
Cet affichage centralise les informations essentielles du véhicule : kilométrage, témoins moteur/ABS/airbag/huile, niveau de carburant et rétroéclairage des cadrans. Il permet au conducteur de surveiller l’état du véhicule et de recevoir les alertes visuelles nécessaires pour l’entretien et la sécurité.
Remplacement et procédure
Remplacement recommandé par un professionnel ou une personne ayant l’expérience de la dépose de tableaux de bord :
- Couper le contact et déconnecter la borne négative de la batterie avant toute intervention.
- Retirer les caches et habillages du tableau de bord (clips et vis). Veiller à ne pas forcer les pièces plastiques pour éviter de les casser.
- Démonter les vis de fixation du combiné, extraire délicatement l’unité vers l’avant.
- Débrancher les connecteurs multi-broches en notant leur position. Contrôler l’état des fiches et du faisceau.
- Installer la nouvelle unité en inversant les opérations : rebrancher les connecteurs, revisser le combiné et remonter les habillages.
- Reconnecter la batterie et vérifier le bon fonctionnement des voyants, de l’éclairage et du kilométrage. Tester les fonctions au contact.
Recommandations de montage
- Travailler dans un environnement propre pour éviter l’intrusion de poussière dans l’afficheur.
- Porter des gants antistatiques si possible et éviter de toucher les contacts électriques avec les doigts.
- Vérifier les connecteurs et les masses du véhicule : une mauvaise masse provoque souvent des dysfonctionnements d’affichage.
- Respecter les procédures constructeurs lors de la dépose près des airbags et des organes de sécurité.
Raison la plus fréquente de défaillance
Les pannes proviennent généralement de l’usure liée à la chaleur et à l’humidité, de condensations ou de corrosion sur les contacts, de problèmes d’alimentation (capacité de condensateurs défectueuse) ou de microfissures sur les soudures des circuits imprimés. Les symptômes courants sont perte d’éclairage, segments LCD éteints/partiels, odomètre non lisible ou voyants intermittents.
Informations Techniques
- Fabricant: Magneti Marelli
- Modèle: Citroën C8, Peugeot 807
- Codes Produits: 1496286080
- Autres Numéros: 610578 NFP, 211000, 211453
Remarque : Vérifier l’état des connecteurs et la continuité des masses si l’unité présente des défauts après remplacement. En cas de doute sur l’intégrité électrique du véhicule, effectuer des mesures avant d’installer le nouvel affichage.
