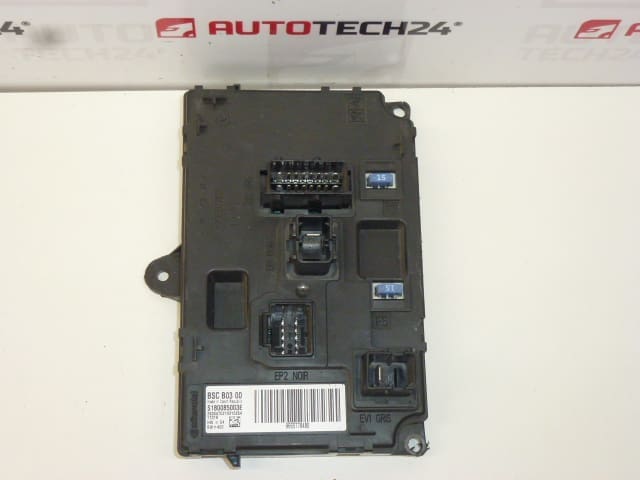

Unité BSC B03-00 SIEMENS VDO CONTINENTAL pour véhicules Citroën et Peugeot
Un module BSC B03-00 (Siemens/Continental) conçu pour la gestion centralisée des fonctions carrosserie sur plusieurs modèles Citroën et Peugeot. Ce boîtier électronique est repéré sous les références 9665778480 / S180085003 / S180085003E / S180085003F / 9688EL et s’adresse aux ateliers, garagistes et bricoleurs souhaitant remplacer une unité de commande défaillante pour retrouver un confort et une sécurité optimaux (centralisation, éclairage, fonctions confort).
Ce bloc permet une remise en service fiable des fonctions électriques du véhicule tout en respectant les standards d’origine Stellantis. La présence des codes et références OEM dans la description facilite la recherche et la compatibilité par numéro de pièce.
Véhicules compatibles
Principaux modèles concernés (à titre indicatif) : Citroën C4 Picasso, Citroën C5 X7, Peugeot 207, Peugeot 3008 I, Peugeot 307, Peugeot 308, Peugeot 5008 I.
Informations techniques
- Fabricant : Siemens VDO / Continental
- Modèle : BSC B03-00
- Codes Produit : 9665778480, S180085003, S180085003E, S180085003F, 9688EL
- Autres Numéros : B03-00, 9688EL (références croisées possibles selon équipement)
Fonctions principales
Le module BSC assure la gestion de nombreuses fonctions carrosserie et confort : centralisation des ouvrants, commandes d’éclairage intérieur/extérieur, gestion de certains équipements électriques (essuie-glace, capteurs, relais), ainsi que la communication avec d’autres calculateurs du véhicule. Il joue un rôle central dans le confort, la sécurité et la communication réseau du véhicule.
Remplacement et mise en service
Procédure générale de remplacement :
- Couper et déconnecter la batterie avant toute intervention.
- Accéder à l’unité en retirant les caches ou garnitures nécessaires (généralement dans le compartiment moteur ou derrière la planche de bord selon modèle).
- Débrancher les connecteurs électriques en prenant soin de libérer les clips sans forcer.
- Dévisser les fixations de l’unité et remplacer par la nouvelle.
- Rebrancher les connecteurs et remonter les éléments dans l’ordre inverse.
- Après montage, effectuer les opérations de codage/initialisation nécessaires (voir section « Montage et codage – important »).
Montage et codage – Important
- L’Unité est utilisée et est « appairée » au véhicule d’origine (VIN/PIN/Clés).
- Possibilités de remise en service :
- Clonage des données depuis l’ancienne unité (EEPROM/Flash) – après clonage l’unité est prête à l’emploi (plug and play).
- Virginisation puis initialisation/télécodage via DiagBox (ou en ligne) + adaptation des clés.
- Il est recommandé que l’intervention soit réalisée par un spécialiste disposant du matériel de service PSA (DiagBox/Lexia/PP2000).
- Avant toute dépose/pose, toujours couper la batterie et respecter les procédures du constructeur pour éviter d’endommager l’unité.
Recommandations de montage
- Utiliser des outils appropriés et respecter les couples de serrage prescrits par le constructeur.
- Vérifier l’état des connecteurs et faisceaux : points de corrosion, broches oxydées ou fils écrasés doivent être réparés avant la pose.
- Protéger l’électronique contre l’humidité et les projections lors du remontage.
- Effectuer un test complet des fonctions après codage (centralisation, éclairage, verrouillage, etc.).
Pourquoi la pièce tombe-t-elle le plus souvent en panne ?
Les défaillances proviennent fréquemment de l’infiltration d’humidité, de la corrosion des connecteurs, des ruptures de pistes ou soudures internes liées aux cycles thermiques, ainsi que des surtensions électriques (mauvais alternateur, court-circuit, démarrages intempestifs). L’usure due à l’âge et aux vibrations peut également provoquer des pannes progressives.
Avantages à remplacer cette unité
Remplacer l’unité permet de restaurer les fonctions de confort et de sécurité, de supprimer les défauts récurrents liés à la centralisation ou à l’éclairage, et d’éviter des symptômes annexes (perte de communication CAN, messages d’erreur au tableau de bord). La disponibilité des références OEM facilite la recherche et l’identification rapide du bon composant.
Conseils pour l’achat
Recherchez le numéro de pièce inscrit (9665778480 / S180085003 / S180085003E / S180085003F / 9688EL) pour garantir la compatibilité avec votre modèle et l’équipement spécifique. En cas de doute sur l’état du faisceau ou d’autres calculateurs, faites réaliser un diagnostic complet pour éviter un remplacement inutile.
