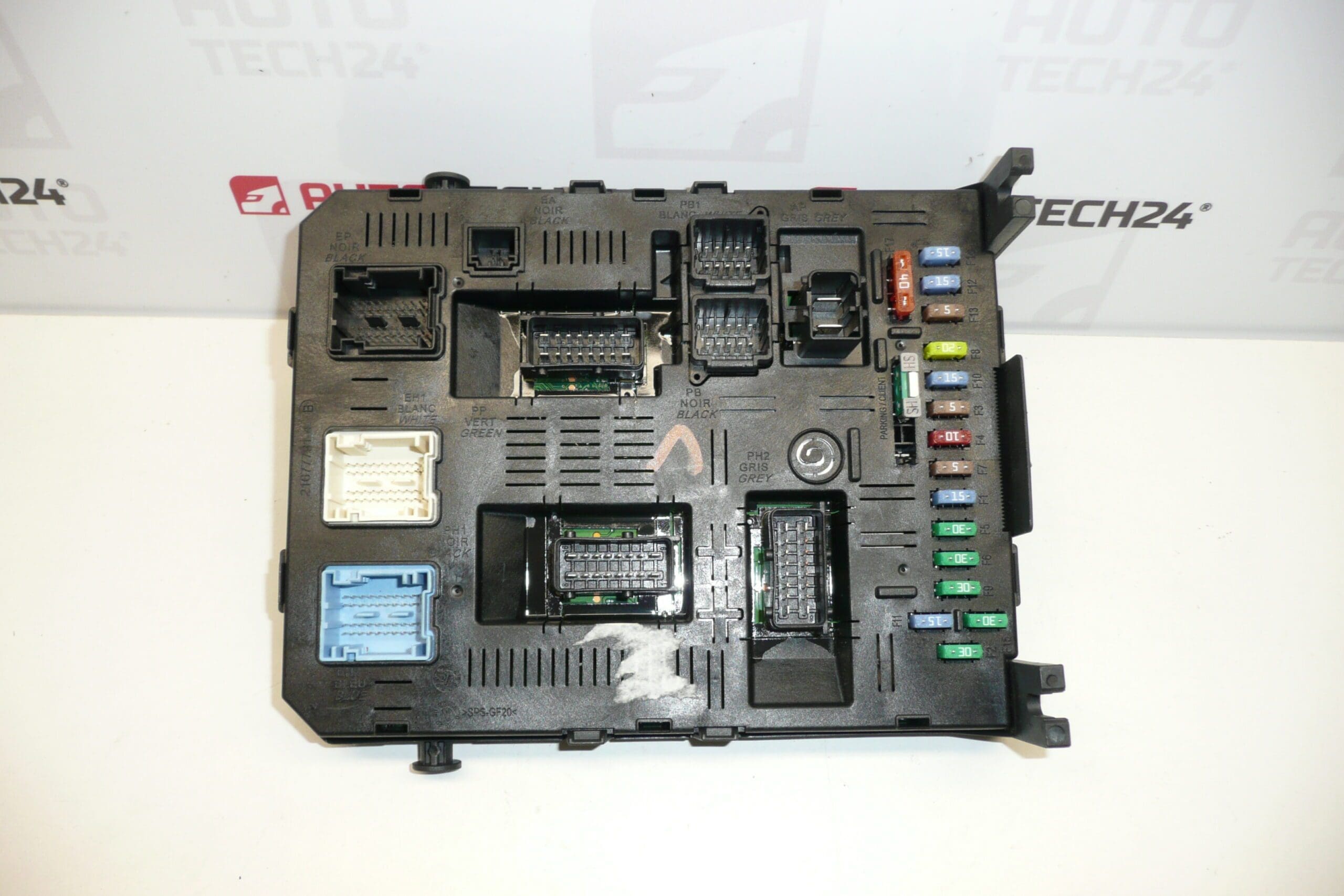

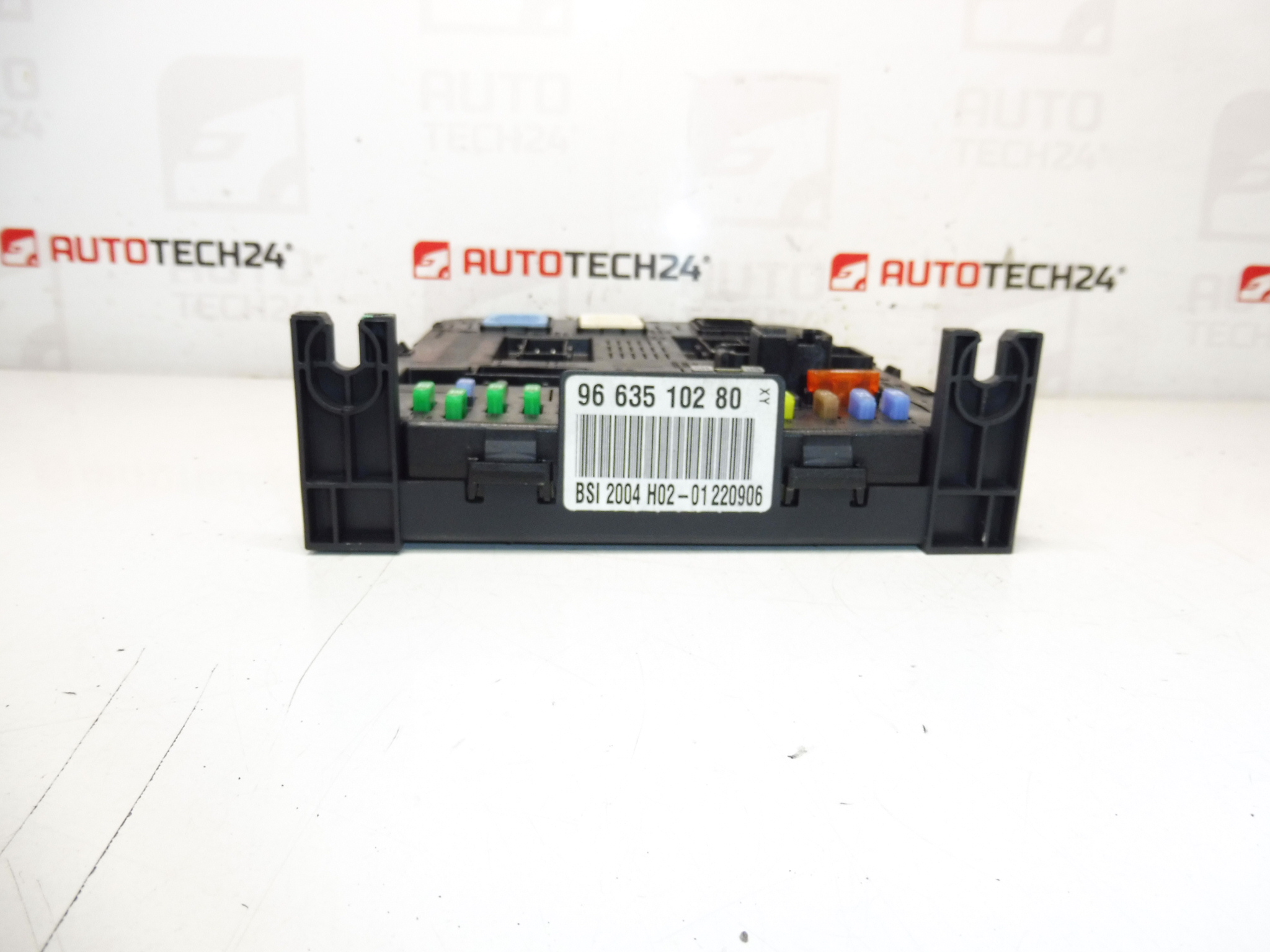

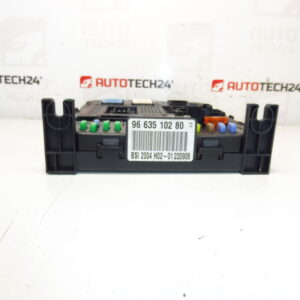

Unité de commande BSI JOHNSON CONTROLS pour véhicules CITROËN et PEUGEOT
Unité BSI (Boîtier de Servitude Intelligent) référence H02-01 adaptée aux véhicules Stellantis CITROËN et PEUGEOT. Pièce recherchée sous les codes 9663510280, 9663798380, 1660728780, 6580JA, 6580QE, 6580JC et H02-01. Conçue pour centraliser les fonctions confort et la gestion électrique du véhicule, cette unité est une solution recherchée par les garagistes et les bricoleurs automobiles pour les interventions de remplacement ou de dépannage.
Informations techniques
- Fabricant: Johnson Controls
- Modèle: BSI H02-01 (Année 2004)
- Codes produit: 9663510280, 9663798380, 1660728780
- Autres références: 6580JA, 6580QE, 6580JC, H02-01
Fonction et utilisation
La BSI assure la gestion des fonctions confort et de certaines commandes électriques: verrouillage centralisé, éclairage intérieur et extérieur, essuie-glaces, lève-vitres, commandes de rétroviseurs, temporisation d’éclairage, et interface avec le réseau CAN du véhicule. Elle commande également des relais et fusibles et centralise les informations pour d’autres calculateurs.
Remplacement et Procédure
Remplacement classique effectué par un professionnel ou un bricoleur expérimenté. Étapes générales: débrancher la batterie, localiser la BSI (généralement derrière la boîte à fusibles ou sous le tableau de bord), démonter les fixations et connecteurs avec précaution, remplacer l’unité et rebrancher. Après montage, vérifier l’alimentation et le bon verrouillage des connecteurs, puis réaliser les tests des fonctions électriques (clés, centralisation, feux, vitres…).
Montage et codage – Important
- L’Unité est d’occasion et est “appariée” au véhicule d’origine (VIN/PIN/Clés).
- Possibilités de mise en service:
- Clonage des données de l’ancienne unité (EEPROM/Flash) – après clonage l’unité est Plug and Play.
- Virginisation puis initialisation/télécodage via DiagBox (ou en ligne) + adaptage des clés.
- Recommandé d’effectuer l’intervention par un spécialiste équipé du matériel de service PSA (DiagBox/Lexia/PP2000).
- Avant toute dépose/pose, toujours déconnecter la batterie et respecter la procédure constructeur pour éviter d’endommager l’unité.
Recommandations de montage
- Déconnecter la batterie et attendre quelques minutes avant d’intervenir.
- Traiter les connecteurs avec soin: nettoyer contacts oxydés et vérifier clips et attaches.
- Protéger l’unité contre l’humidité et l’infiltration lors de la repose (vérifier joints et passages de câbles).
- Utiliser un logiciel de diagnostic adapté pour vérifier les codes défauts et effectuer les opérations de clonage ou codage nécessaires.
- Après remplacement, contrôler toutes les fonctions liées (alarme, centralisation, éclairage, essuie-glaces, lève-vitres) et reprogrammer les vitres si nécessaire.
Pourquoi la pièce se dégrade le plus souvent
Les causes courantes de défaillance sont l’humidité et la corrosion des connecteurs, les surtensions électriques (batterie mal rebranchée, démarrages jump-start), les infiltrations d’eau dans l’habitacle, et l’usure liée au vieillissement électronique. Des soudures froides ou composants défaillants sur le circuit imprimé peuvent aussi provoquer des pannes intermittentes.
Durée de vie et fréquence de panne
La durée de vie varie selon l’environnement et l’entretien du véhicule. Il est courant d’observer des défaillances après plusieurs années d’utilisation, souvent liées à des expositions répétées à l’humidité ou à des anomalies électriques. En cas de symptômes (perte de fonctions confort, défauts d’éclairage, problèmes de centralisation), envisager le diagnostic de la BSI en priorité.
