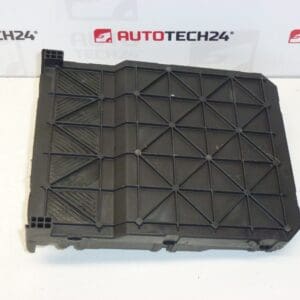

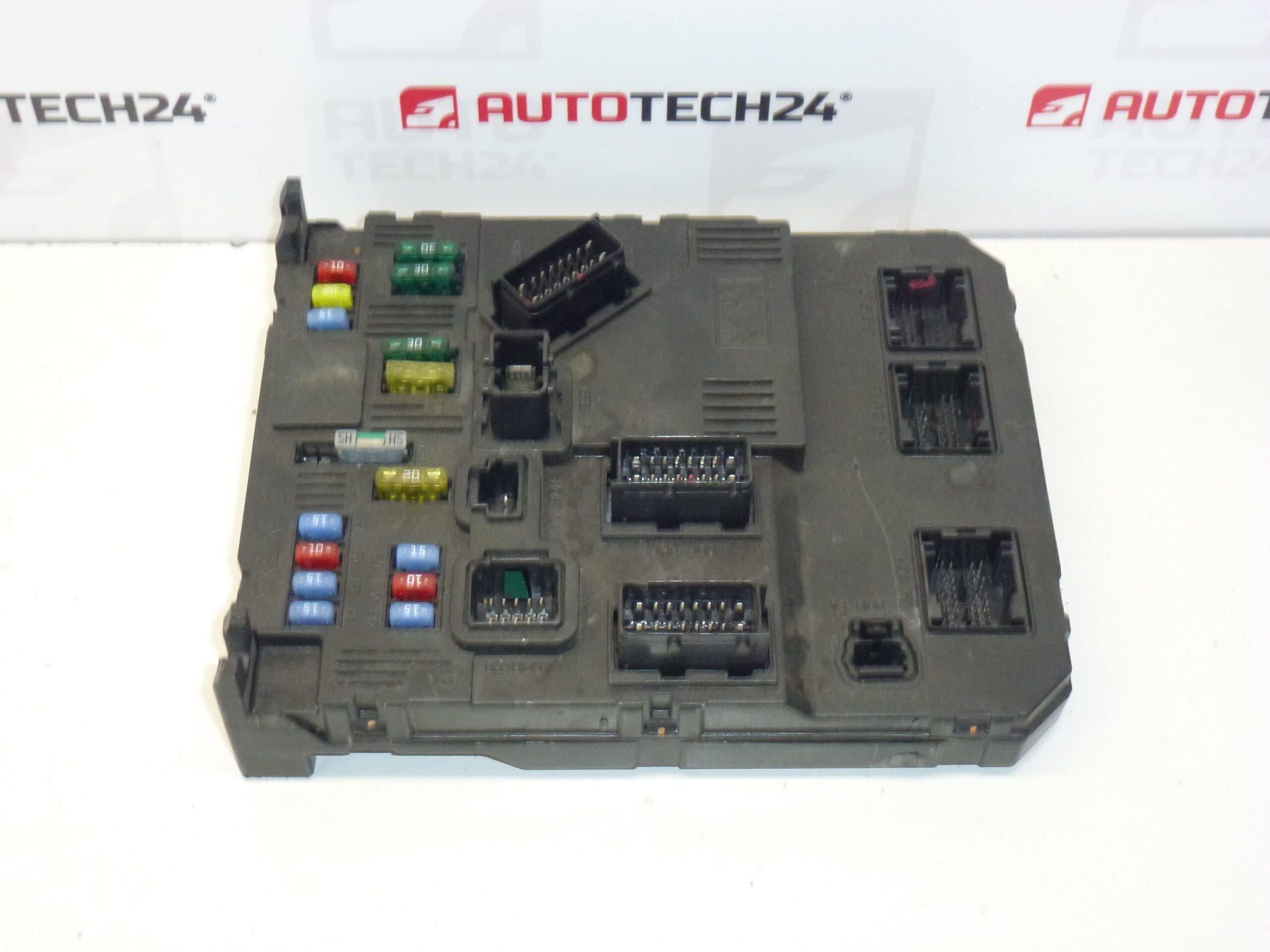

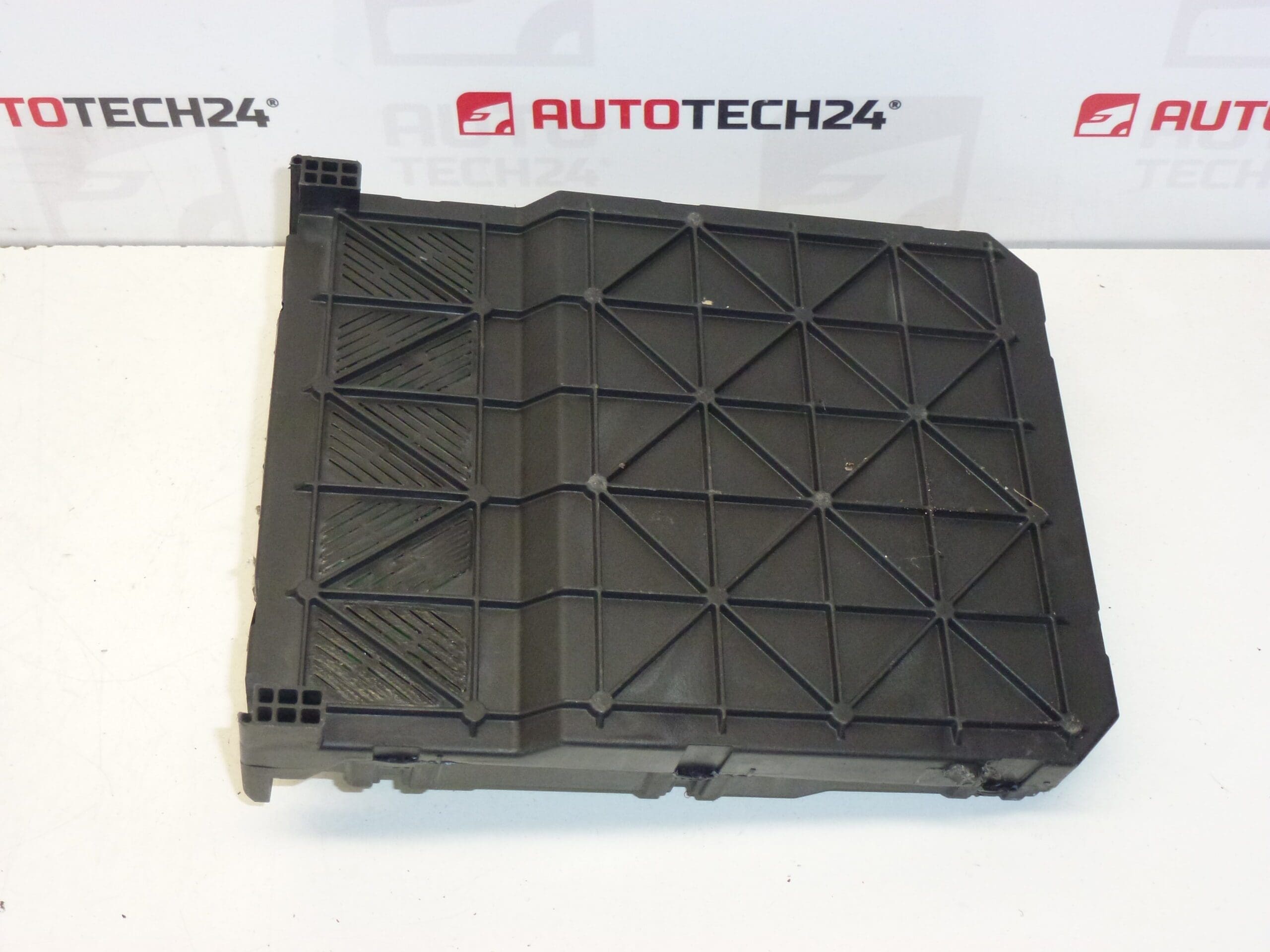

Unité de commande BSI intelligente S03-00 SIEMENS pour véhicules PEUGEOT 407
Un boîtier confort BSI (Body System Interface) conçu pour les véhicules Peugeot 407, référence courante utilisée par les réseaux Stellantis/Peugeot. Cette unité pilote et supervise de nombreuses fonctions électriques et de confort du véhicule. Références associées : 9655708480, S120104600, S03-00, 6580FW.
Informations techniques
- Fabricant: SIEMENS
- Modèle: Peugeot 407
- Codes produit: 9655708480; S120104600; S03-00
- Autres numéros: 6580FW; L 6580FW
Fonction et compatibilité
Le BSI est l’unité de gestion du confort et des interfaces du véhicule : commandes d’éclairage intérieur et extérieur, verrouillage centralisé, lève-vitres, essuie-glaces, gestion des alarmes et communications avec d’autres calculateurs (moteur, ABS, tableau de bord). Ce produit est destiné principalement aux Peugeot 407 équipés d’un BSI S03-00. Il peut être compatible avec d’autres véhicules du groupe Stellantis utilisant la même version de BSI ; vérifier le numéro de référence figurant sur l’unité pour assurer la compatibilité.
Remplacement et mode d’installation
Procédure générale de remplacement :
- Couper l’alimentation : déconnecter la batterie avant toute intervention.
- Accéder à l’unité BSI généralement située derrière la boîte à gants ou sous le tableau de bord côté conducteur selon version.
- Retirer les caches et fixations, déconnecter soigneusement les connecteurs multi-broches en notant leur position.
- Remplacer l’unité par la nouvelle, rebrancher les connecteurs et revisser les fixations.
- Rebrancher la batterie et procéder aux opérations de codage/initialisation si nécessaire (voir section codage).
Recommandations de montage
- Toujours effectuer la déconnexion de la batterie avant démontage.
- Manipuler les connecteurs avec soin pour éviter d’endommager les broches et clips.
- Vérifier l’état des faisceaux et des connecteurs (corrosion, fils effilochés) et réparer si nécessaire avant montage.
- Prévoir un passage au diagnostic avec l’outil adapté après installation pour contrôler la communication entre calculateurs.
Montage et codage – important
- L’unité est d’occasion et est « pairée » avec le véhicule d’origine (VIN/PIN/clés).
- Possibilités de mise en service :
- Clonage des données depuis l’ancienne unité (EEPROM/Flash) – après clonage l’unité est plug and play.
- Virginisation puis initialisation/télécodage via DiagBox (ou en ligne) + adaptation des clés.
- Recommandé : confier l’opération à un spécialiste équipé du matériel de service PSA (DiagBox/Lexia/PP2000).
- Avant toute dépose/pose, toujours débrancher la batterie et respecter la procédure constructeur pour éviter d’endommager l’unité.
Pourquoi la pièce tombe le plus souvent en panne
Les causes de défaillance les plus fréquentes sont l’infiltration d’eau ou l’humidité entraînant corrosion et courts-circuits, les surtensions ou mauvaises manipulations électriques (sauts de tension, démarrages forcés), les soudures internes fissurées dues aux vibrations et aux cycles thermiques, ainsi que les connecteurs endommagés ou corrodés. Un mauvais entretien des faisceaux ou des infiltrations par le pare-brise/ouvrants favorisent ces problèmes.
Conseils d’entretien
- Protéger l’habitacle contre les infiltrations d’eau (vérifier joints de pare-brise et plafonnier).
- Contrôler régulièrement l’état des connexions et des fusibles associés.
- Éviter les coupures/reprises d’alimentation brutales sans respecter la procédure de mise hors tension.
