BSM B2 SIEMENS pour véhicules Citroën et Peugeot. Il s’agit d’une pièce d’occasion avec garantie de fonctionnement. Des dommages possibles à certains supports n’affectent pas la fonctionnalité.
Description

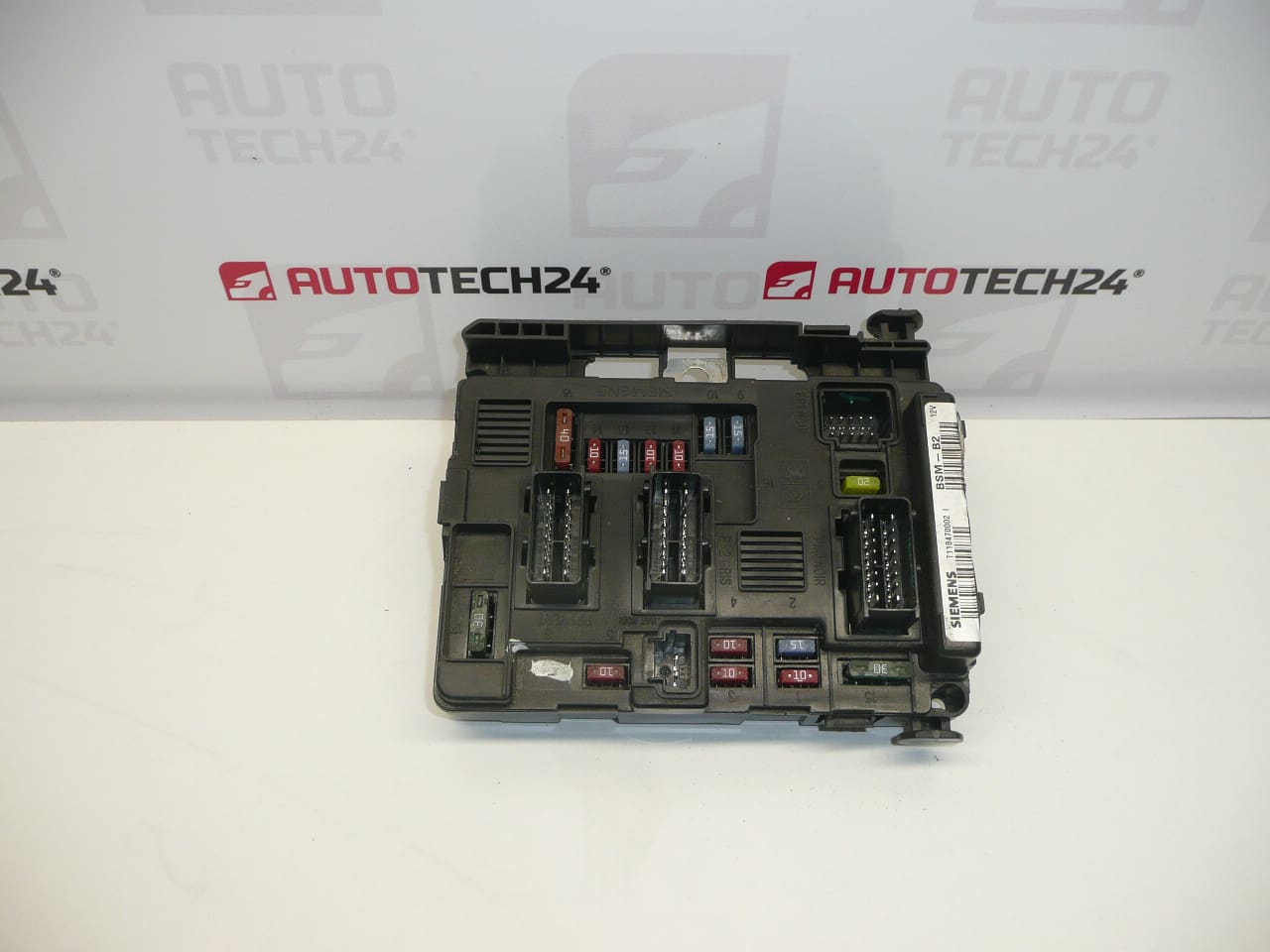

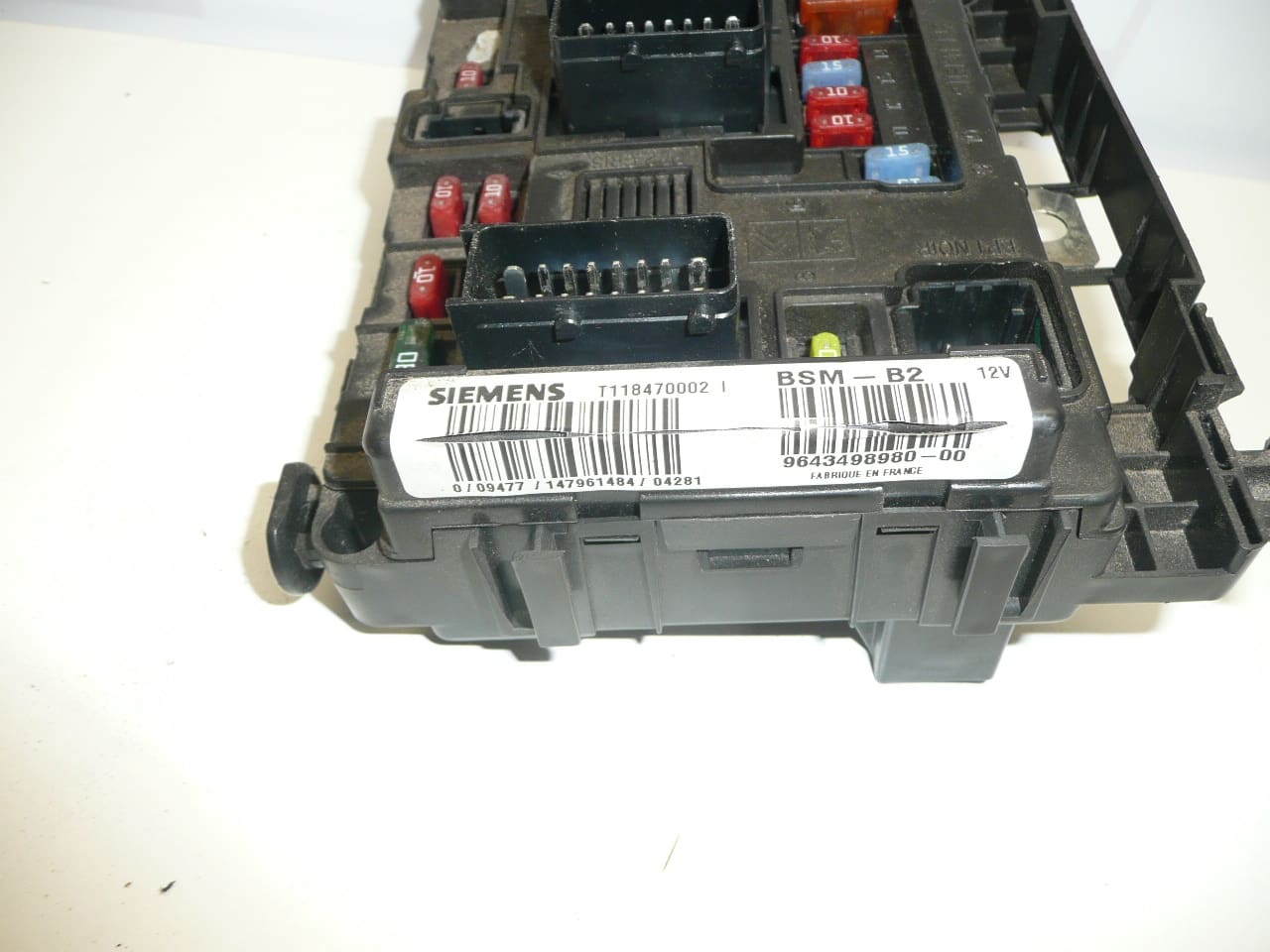

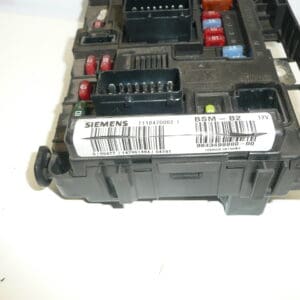

Module BSM (Boîtier de Servitude Moteur) B2 fabriqué par Siemens, conçu pour les véhicules du groupe Stellantis (Citroën / Peugeot). Ce module centralise la distribution électrique, les relais et les fusibles liés aux fonctions moteur et confort : éclairage, essuie-glaces, verrouillage central, alimentation des calculateurs auxiliaires et circuits de démarrage/arrêt. Référence fréquemment recherchée en boutique par son numéro 9643498980 (et variantes 9643498980-00, t11847002, 6500Y1, 6500Y3).
Compatibilité
Compatible avec plusieurs modèles PSA de première génération, notamment : Citroën Berlingo, Citroën C2, Citroën C3, Citroën Xsara, Citroën Xsara Picasso, Peugeot 206 et Peugeot Partner. Vérifiez la référence du module (9643498980 et variantes) pour confirmer l’adéquation au véhicule.
Informations techniques
- Fabricant: Siemens
- Modèle: BSM B2
- Codes produit: 9643498980-00, t11847002, I
- Autres numéros: 9643498980, 964349898, 6500Y1, 6500Y3
Instructions de remplacement
- Couper l’alimentation : toujours déconnecter la batterie avant toute intervention.
- Accéder au module : retirer les garnitures et protections sous le tableau de bord ou dans le compartiment moteur selon le modèle.
- Dégager les connecteurs : déposer les vis et déverrouiller soigneusement les connecteurs multiples en respectant les clips de maintien.
- Transférer les éléments : si nécessaire, reprendre les supports ou pattes de fixation du module d’origine vers la nouvelle unité.
- Remontage et vérification : remonter, reconnecter la batterie et contrôler les fonctions principales (éclairage, verrouillage, essuie-glaces, démarrage).
Conseils de montage
- Travailler sur une surface propre et sèche pour éviter l’introduction d’humidité dans les connecteurs.
- Vérifier l’état des broches et contacts : nettoyer et traiter la corrosion éventuelle avant le branchement.
- Ne pas forcer les clips ou connecteurs ; utiliser les outils adaptés pour libérer les verrous sans les casser.
- Après montage, effectuer un contrôle fonctionnel complet du véhicule et, si disponible, un balayage des défauts avec un outil diagnostic.
Raisons de défaillance les plus fréquentes
Les causes courantes de panne du BSM incluent l’infiltration d’eau ou l’humidité provoquant corrosion des contacts, les surtensions électriques (alternateur ou mauvais câblage), et le vieillissement thermique des composants électroniques. Les vibrations et chocs peuvent endommager les supports plastiques ; toutefois, comme indiqué, des dommages aux attaches n’affectent pas nécessairement la fonctionnalité du module.
Remarques pour le professionnel/BRICOLEUR
Ce module est destiné aux mécaniciens et aux amateurs avertis. Le remplacement nécessite prudence et méthode : protection contre les courts-circuits, suivi des préconisations constructeur et vérification des circuits associés. En cas d’anomalies persistantes après remplacement, un diagnostic approfondi est recommandé pour identifier la cause électrique sous-jacente.
Recherche par référence
Pour retrouver ce produit rapidement, utilisez les références suivantes dans votre recherche : 9643498980, 9643498980-00, t11847002, 6500Y1, 6500Y3.
