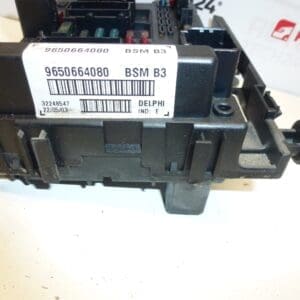

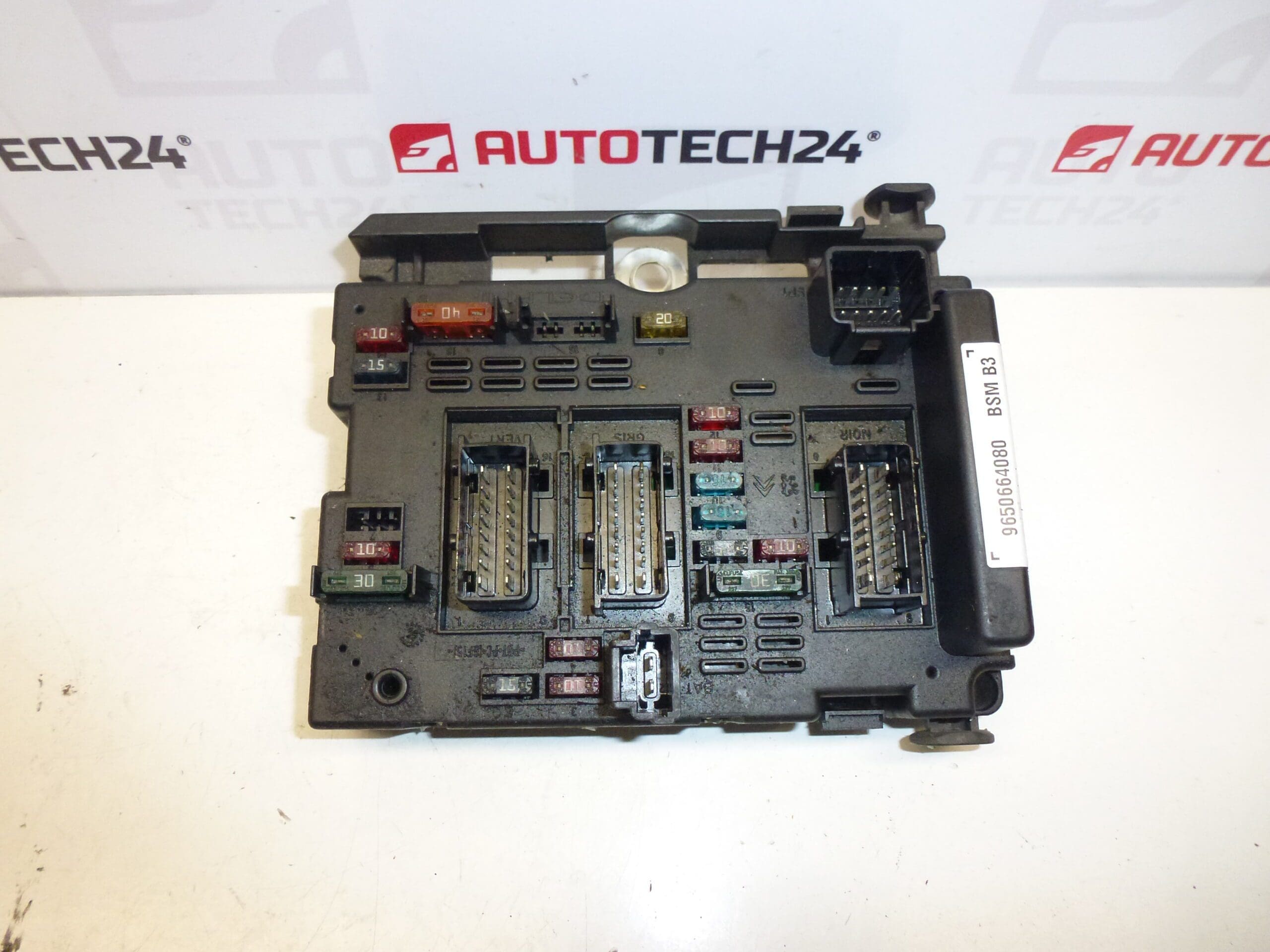

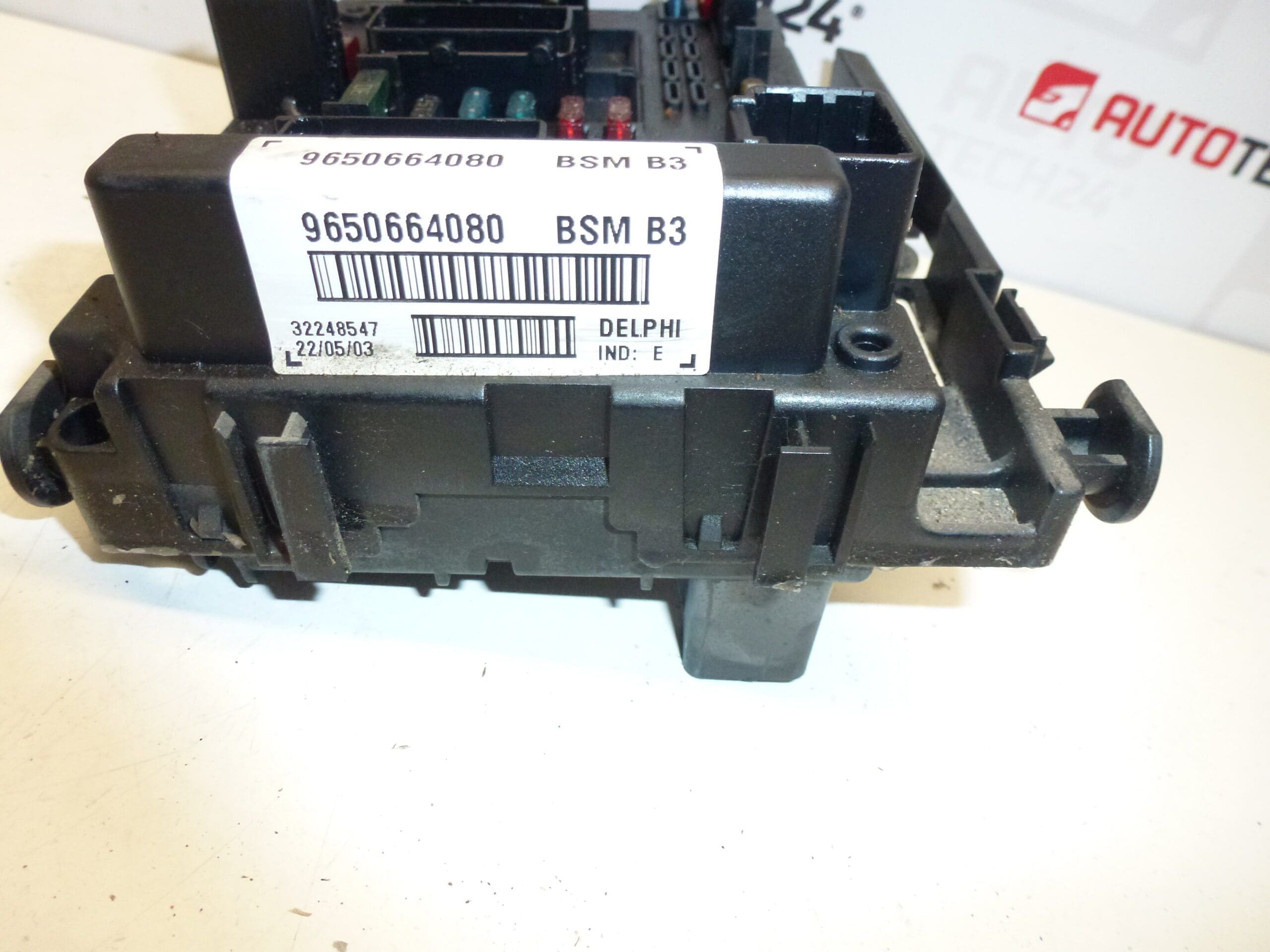

Unité de contrôle BSM B3 DELPHI pour véhicules Citroën et Peugeot. Il s’agit d’une pièce d’occasion fournie avec garantie de fonctionnement. Un éventuel dommage à certains supports est possible – n’affecte pas le fonctionnement.
Fonction et compatibilité
Le Boîtier de Servitude Moteur (BSM B3) DELPHI centralise les fusibles et relais du compartiment moteur et distribue l’alimentation vers plusieurs organes électriques (éclairage, ventilateur, pompe, systèmes de sécurité, etc.). Ce boîtier est couramment monté sur des modèles Stellantis équipés de la référence 9650664080 (également repéré sous 6500Y1 et 6500Y3).
Informations techniques
- Fabricant: Delphi
- Modèle: Citroën C8, Peugeot 307, Peugeot 406, Peugeot 807
- Codes Produit: 9650664080, 6500Y1, 6500Y3
- Autres Références: BSM B3
Remplacement et procédure
Remplacer un boîtier BSM est une opération mécanique et électrique simple mais nécessitant méthode et précautions :
- Couper l’alimentation électrique en déconnectant la batterie avant toute intervention.
- Localiser le boîtier BSM dans le compartiment moteur et déverrouiller les clips de fixation. Il est fréquent que certains supports plastiques présentent des traces d’usure ou fissures sans impact sur la fonctionnalité.
- Démonter les connecteurs en prenant soin de relever la position des fusibles et relais si nécessaire.
- Remplacer le boîtier et réinstaller les éléments (fusibles, relais) à leur emplacement d’origine.
- Reconnecter la batterie et vérifier l’ensemble des fonctions électriques concernées (éclairage, démarrage, ventilation, serrures, etc.).
Conseils de montage
- Toujours débrancher la batterie avant démontage pour éviter tout court-circuit et préserver l’électronique.
- Vérifier l’état des broches et des connecteurs ; nettoyer la corrosion éventuelle avec un produit adapté avant la remise en place.
- Transférer soigneusement les fusibles et relais dans les emplacements identiques si le nouveau boîtier est fourni sans ces éléments.
- Après remontage, contrôler systématiquement les fonctions électriques et les voyants au tableau de bord.
- Utiliser des outils isolés et respecter les couples de serrage préconisés par le constructeur pour les fixations visibles.
Raisons de panne fréquentes
- Infiltration d’eau ou humidité entraînant corrosion des connexions et des pistes internes.
- Cycles thermiques répétés provoquant fatigue des composants électroniques et des soudures.
- Surtensions ou courts-circuits dus à des défauts d’installation ou à des éléments externes (câblage endommagé, accessoires mal câblés).
- Oxydation des broches et mauvais contact des connecteurs entraînant dysfonctionnements intermittents.
Points d’attention pour les mécaniciens et bricoleurs
Cette unité BSM B3 DELPHI (réf. 9650664080 / 6500Y1 / 6500Y3) est une solution adaptée pour la remise en état rapide des véhicules Citroën et Peugeot listés. Contrôlez l’état physique des supports signalés avant montage ; une légère détérioration mécanique n’altère généralement pas la fonctionnalité électrique. Après installation, effectuez une vérification complète des fonctions du véhicule pour garantir l’absence d’anomalies.
