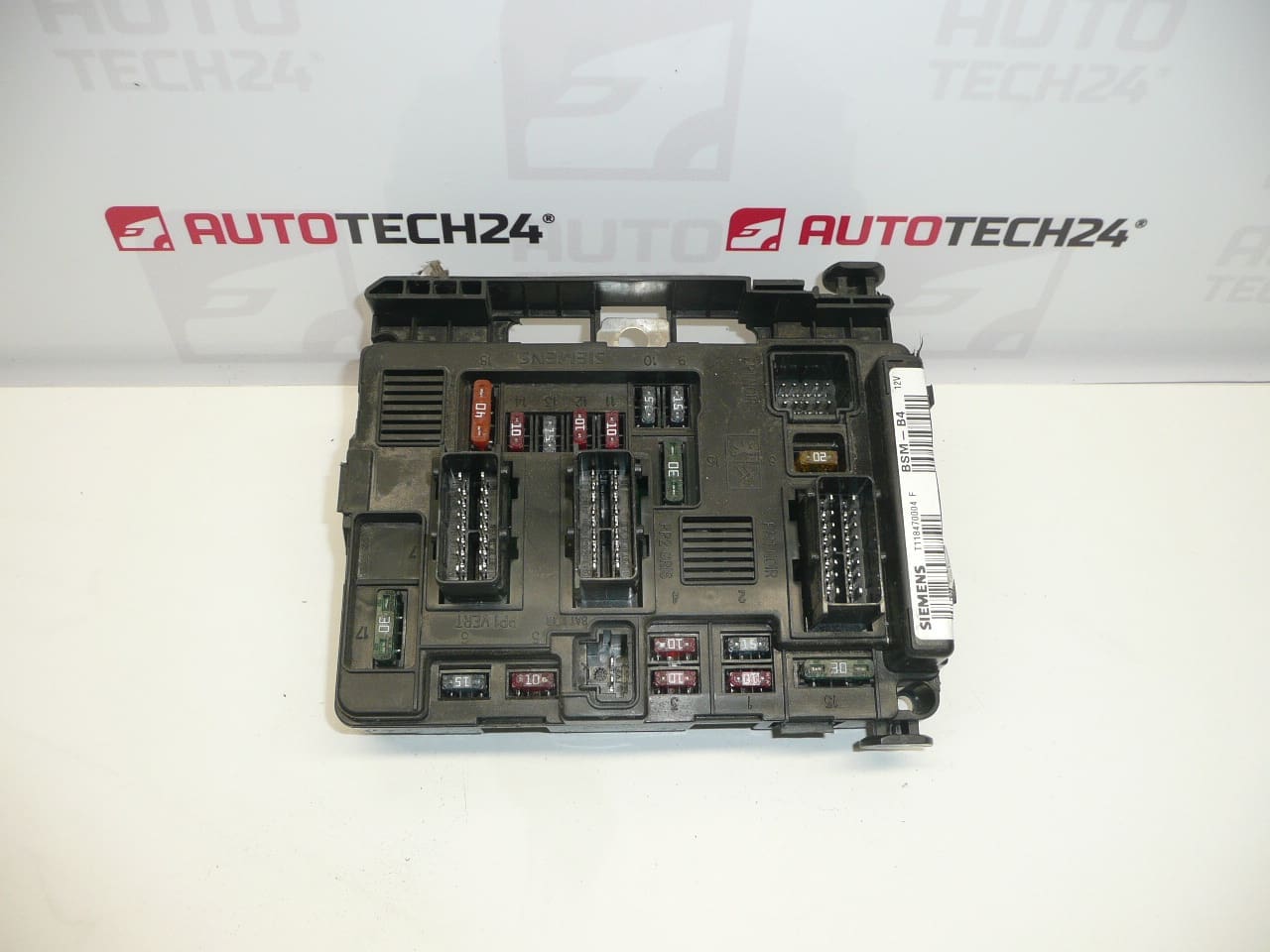

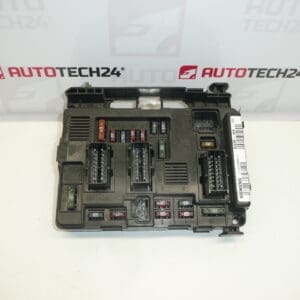

BSM B4 SIEMENS CITROËN PEUGEOT pour les véhicules Citroën C2, C3, Berlingo, Xsara, Xsara Picasso et Peugeot 206, 307, 406, Partner. Il s’agit d’une pièce d’occasion avec garantie de fonctionnalité. Il est possible que certains supports soient endommagés — cela n’affecte pas la fonctionnalité.
Unité BSM B4 fabriquée par Siemens, conçue pour gérer l’alimentation des circuits de confort et de distribution de fusibles/relais sur de nombreux modèles Citroën et Peugeot. Référence recherchée par numéro de pièce (9643498780 et variantes) — idéal pour les mécaniciens et les bricoleurs qui remplacent une unité défaillante. Compatible avec les montages d’origine sur les véhicules listés et souvent retrouvée en recherche par code produit.
Informations techniques
- Fabricant: Siemens
- Modèle(s): Citroën C2, Citroën C3, Citroën Berlingo, Citroën Xsara, Citroën Xsara Picasso, Peugeot 206, Peugeot 307, Peugeot 406, Peugeot Partner
- Codes produit: 9643498780, 9643498780-00

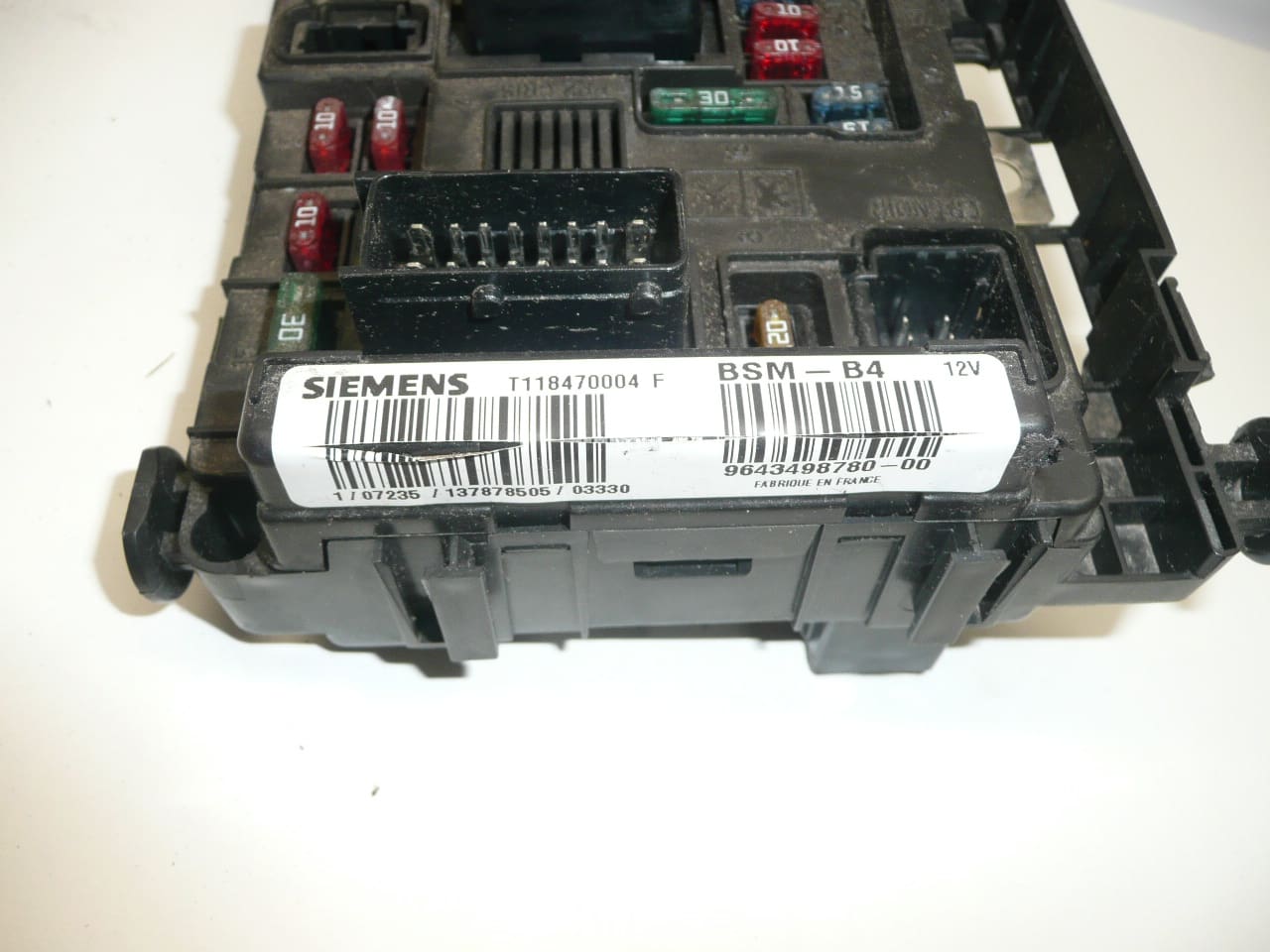

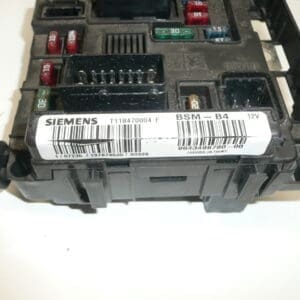

- Autres numéros: T118470004, S118470004, E 6500Y3, 6500Y1
Fonction
Le BSM (Boîtier de Servitude/Module de Service) centralise et distribue l’alimentation électrique vers plusieurs circuits de confort et d’équipement du véhicule. Il héberge des fusibles et des relais et assure la distribution d’énergie vers l’éclairage, les essuie‑glaces, la centralisation, et d’autres fonctions électriques. Son bon fonctionnement est essentiel pour la stabilité électrique et la protection des circuits.
Remplacement
Remplacer un BSM demande de la prudence et un peu de méthode. Étapes générales :
- Couper l’alimentation: Débrancher la batterie avant toute intervention.
- Localiser l’unité: Le BSM se trouve généralement dans le compartiment moteur, près de la batterie ou dans un boîtier de fusibles spécifique selon le modèle.
- Démonter les protections: Retirer les caches et protections pour accéder au boîtier.
- Débrancher les connecteurs: Noter ou étiqueter les connecteurs avant de les déclipser pour éviter les erreurs de remontage.
- Retirer l’unité: Dévisser les fixations et extraire l’unité en veillant aux clips fragiles.
- Installer la nouvelle unité: Remonter dans l’ordre inverse, vérifier l’état des connecteurs et des contacts, et s’assurer que toutes les fixations sont bien serrées.
- Contrôles post‑montage: Rebrancher la batterie et vérifier le fonctionnement des circuits concernés (éclairage, verrouillage, essuie‑glaces, etc.).
Raisons fréquentes de panne
- Entrée d’eau ou humidité provoquant corrosion des contacts et des cartes électroniques.
- Surtensions électriques ou courts‑circuits entraînant la destruction de composants internes ou des fusibles.
- Vibrations et choc mécaniques endommageant les connecteurs ou les supports de fixation (les clips cassés sont fréquents).
- Oxydation des broches et bornes due à un mauvais étanchéité ou à un âge avancé.
Recommandations de montage
- Toujours déconnecter la batterie avant l’intervention et respecter les procédures du constructeur pour éviter les dommages électriques.
- Vérifier l’état des connecteurs et nettoyer les contacts oxydés avant remontage. Utiliser éventuellement un produit de protection conducteur (gel diélectrique) sur les contacts exposés.
- Remplacer tout fusible ou relais grillé lors du remontage et contrôler les circuits associés pour détecter la cause première d’une défaillance.
- Fixer correctement l’unité et remplacer les supports ou clips cassés pour éviter vibrations et mauvais positionnement.
- Après installation, effectuer une vérification complète des fonctions électriques concernées et, si nécessaire, contrôler les codes défauts avec un outil de diagnostic pour s’assurer de l’absence d’erreurs.
Informations complémentaires
Numéros de référence et étiquettes fréquentes: 9643498780, 9643498780-00, T118470004, S118470004, 6500Y3, 6500Y1. Les supports d’attache peuvent être endommagés sans que cela n’affecte la fonctionnalité de l’unité. Convient aux professionnels de l’atelier comme aux personnes effectuant des réparations eux‑mêmes, à condition de suivre les consignes de sécurité et de montage.
