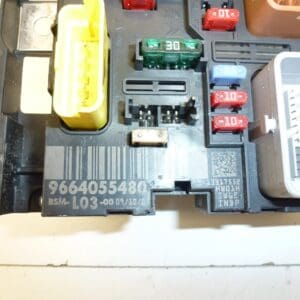

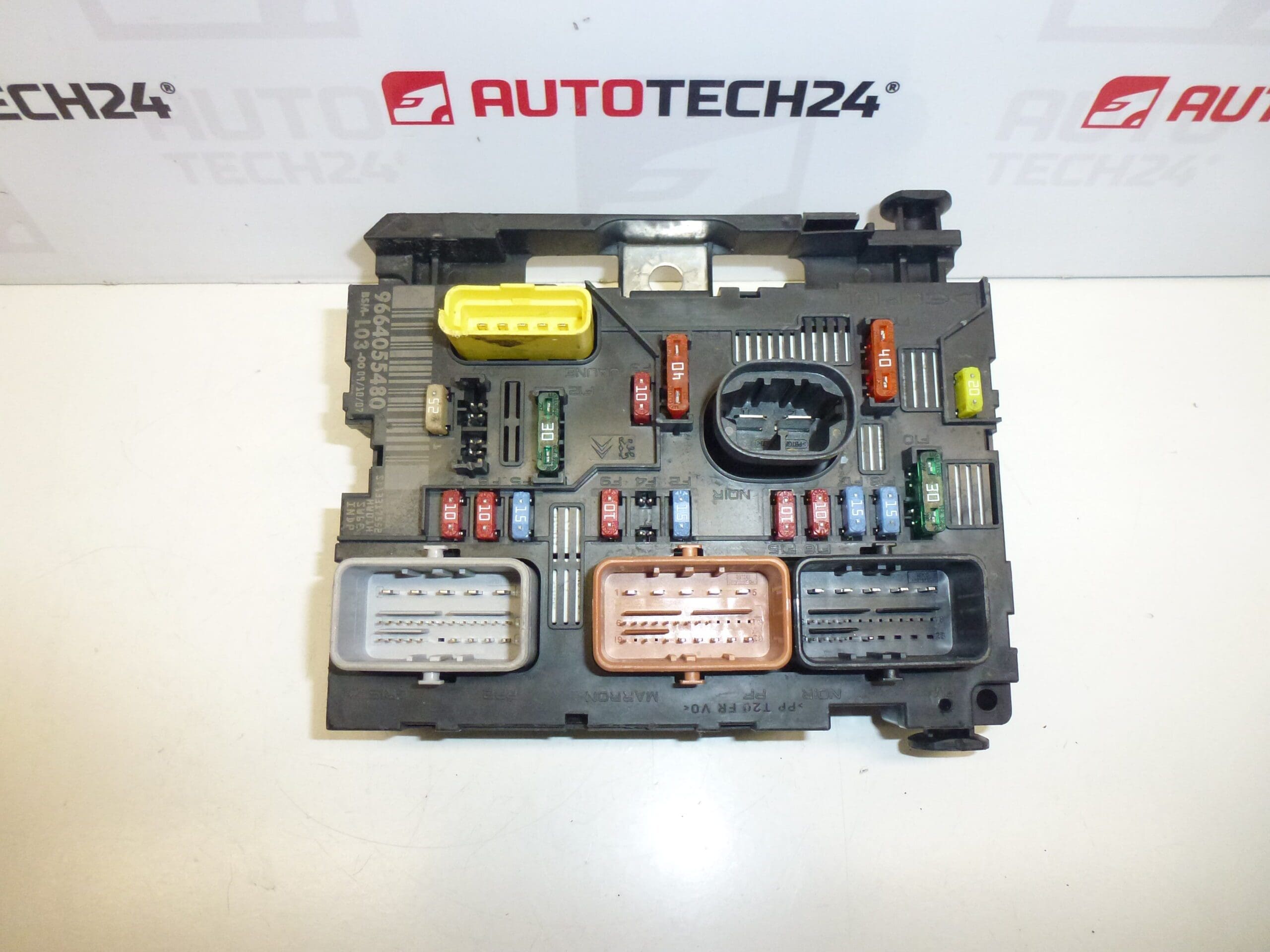

Unité de commande BSM L03-00 DELPHI pour véhicules Citroën et Peugeot. Il est possible que certains supports soient endommagés – cela n’affecte pas le fonctionnement. Il s’agit d’une pièce d’occasion avec garantie de fonctionnement.
Unité BSM (Boîtier de Servitude Moteur) Delphi conçue pour les modèles Citroën et Peugeot listés ci‑dessous. Cette unité regroupe les fusibles, relais et circuits de puissance du compartiment moteur, et joue un rôle clé dans la distribution d’alimentation vers le démarreur, la pompe à carburant, l’éclairage et divers organes électriques. Le montage proposé est une pièce d’occasion contrôlée pour assurer la fonctionnalité sur véhicule compatible.
Fonction et symptômes de panne
La BSM centralise l’alimentation et la protection électrique du véhicule. En cas de défaillance, les symptômes fréquents sont : démarrage impossible ou intermittent, absence d’alimentation de la pompe à carburant, dysfonctionnements d’éclairage, coupures intermittentes d’équipements électriques, ou décharge anormale de la batterie. Les clips ou supports plastiques peuvent être cassés sans compromettre le fonctionnement électrique, comme précisé précédemment.
Fréquence et causes courantes de défaillance
- Infiltration d’eau et corrosion des contacts et pistes imprimées.
- Fatigue des soudures provoquée par les vibrations et les cycles thermiques.
- Relais internes ou fusibles défectueux.
- Dommages mécaniques ou oxydation des connecteurs liés à un mauvais entretien ou à des conditions d’environnement humides.
Remplacement et vérifications après montage
Avant toute intervention, toujours couper la borne négative de la batterie. Localiser la BSM dans le compartiment moteur (souvent près de la batterie ou du passage de roue selon le modèle), déverrouiller les clips de fixation, débrancher soigneusement les connecteurs en prenant soin de ne pas endommager les broches, retirer l’ancienne unité et installer la nouvelle en respectant l’ordre inverse. Après montage, vérifier l’état des fusibles, le bon verrouillage des connecteurs et contrôler le fonctionnement des circuits principaux (démarrage, pompe à carburant, éclairage, commande d’essuie‑glaces, centralisation si concernée).
Informations techniques
- Fabricant: Delphi
- Modèle: BSM L03-00
- Codes produit: 9659741780, 6500FH
- Autres références: 9661707880, 9664055480, L03-00
Conseils de montage
- Couper la batterie avant la dépose et respecter les procédures du constructeur pour éviter tout dommage électrique.
- Nettoyer et traiter les contacts et connecteurs contre la corrosion avant remontage.
- Remplacer les fusibles grillés et vérifier l’absence de courts‑circuits côté faisceau.
- Ne pas forcer les clips ou connecteurs cassés; remplacer les éléments de fixation si nécessaire pour assurer une étanchéité correcte.
Pourquoi ce module tombe le plus souvent en panne
Les véhicules exposés à l’humidité et aux variations thermiques voient souvent apparaître corrosion et défauts de soudure dans la BSM. Les vibrations et les cycles de chauffe/refroidissement fragilisent les composants internes et les soudures, ce qui provoque des pannes intermittentes ou définitives. Une maintenance préventive des connecteurs et une protection contre l’eau prolongent la durée de vie de l’unité.
