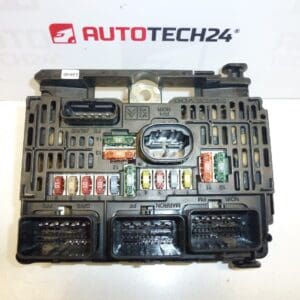

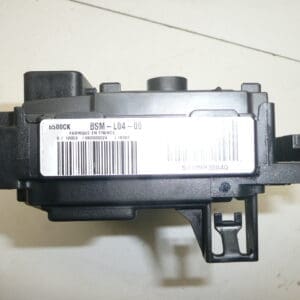

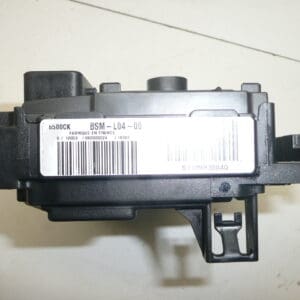

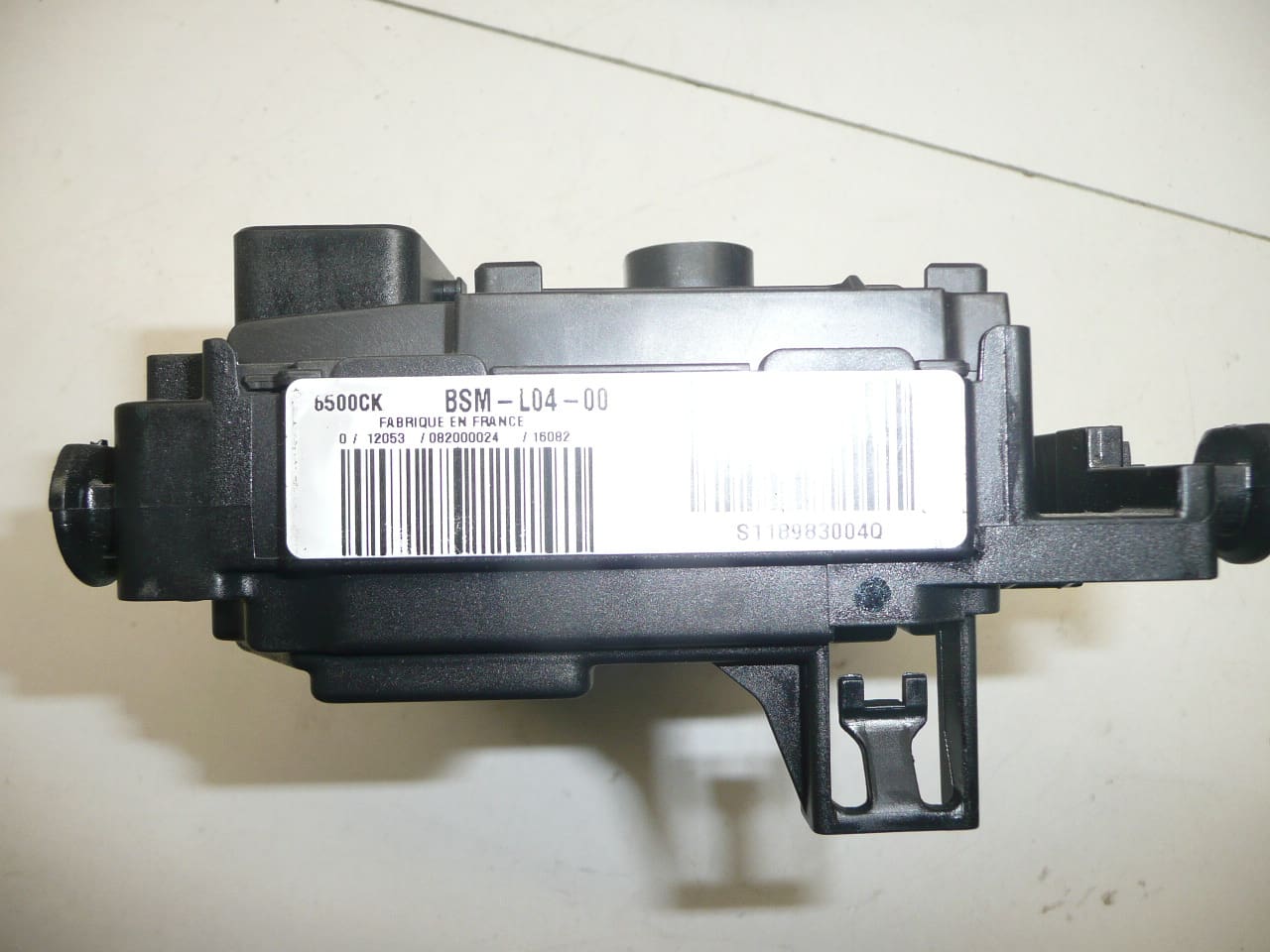

BSM L04-00 SIEMENS VDO CITROËN PEUGEOT S118983004Q
Des dommages éventuels sur certains supports peuvent être présents – n’affectent pas la fonctionnalité
Il s’agit d’une pièce d’occasion avec garantie de fonctionnement
Description
Module BSM (Boîtier de Servitude Moteur) L04-00 fabriqué par Siemens VDO, conçu pour la distribution électrique et la gestion de plusieurs fonctions de confort et moteur sur véhicules Citroën et Peugeot. Ce boîtier centralise fusibles, relais et circuits de puissance, et assure l’alimentation des organes tels que l’allumage, les essuie-glaces, l’éclairage, les centrales de verrouillage et certains capteurs. Les dégâts visibles sur les supports de fixation n’altèrent pas nécessairement le bon fonctionnement de l’unité, comme indiqué dans la description d’origine.
Informations techniques
- Fabricant : Siemens VDO
- Modèle : BSM L04-00
- Codes Produit : S118983004Q, S118983004
- Autres Références : 6500CK, 9657718580, 9661682780, L04-00
Compatibilité
Principalement destiné aux modèles Citroën C4 et Citroën C5. Peut également équiper certains véhicules Peugeot équipés du même boîtier et des mêmes références constructeur. Vérifiez la référence produit recherchée (S118983004Q / 6500CK) pour confirmer l’adéquation avec votre véhicule.
Remplacement et procédure
Localisez le BSM dans le compartiment moteur ou dans l’habitacle selon le modèle. Procédure générale :
- Couper l’alimentation en déconnectant la batterie avant toute intervention.
- Déposer les caches et débrancher soigneusement les connecteurs électriques en repérant leur position.
- Retirer les fixations et sortir l’ancien module.
- Positionner le nouveau module, revisser et reconnecter les faisceaux en s’assurant des contacts propres et secs.
- Reconnecter la batterie et vérifier le bon fonctionnement des circuits concernés (éclairage, verrouillage, démarrage, etc.).
Selon l’équipement du véhicule, certaines fonctions peuvent nécessiter une vérification ou une adaptation via un outil de diagnostic PSA pour rétablir des fonctions dépendantes de l’ECU. Si vous n’êtes pas certain, confiez la procédure à un technicien qualifié.
Recommandations de Montage
- Déconnecter la batterie avant toute intervention pour éviter court-circuit et endommagement du module.
- Travaillez dans un environnement propre et sec ; contrôler et nettoyer les connecteurs avant remontage.
- Ne pas forcer les broches des connecteurs et vérifier l’absence de corrosion ou d’humidité sur le faisceau.
- Fixer correctement le boîtier pour éviter vibrations excessives ; remplacer les clips ou supports endommagés si nécessaire.
- Après montage, effectuer un test complet des fonctions électriques et, si besoin, un balayage des défauts via outil de diagnostic.
Raison la plus fréquente de panne
Les défaillances du BSM sont le plus souvent causées par l’humidité et la corrosion des connecteurs, les infiltrations d’eau, les surtensions électriques ou les vibrations qui finissent par endommager les circuits internes ou les relais. Des fusibles ou relais grillés peuvent aussi être la conséquence d’un problème électrique en amont. Des supports cassés n’affectent pas forcément la fonctionnalité, mais peuvent favoriser l’entrée d’humidité ou de saleté et accélérer la dégradation.
