BSM L06-00 DELPHI pour véhicules Citroën et Peugeot

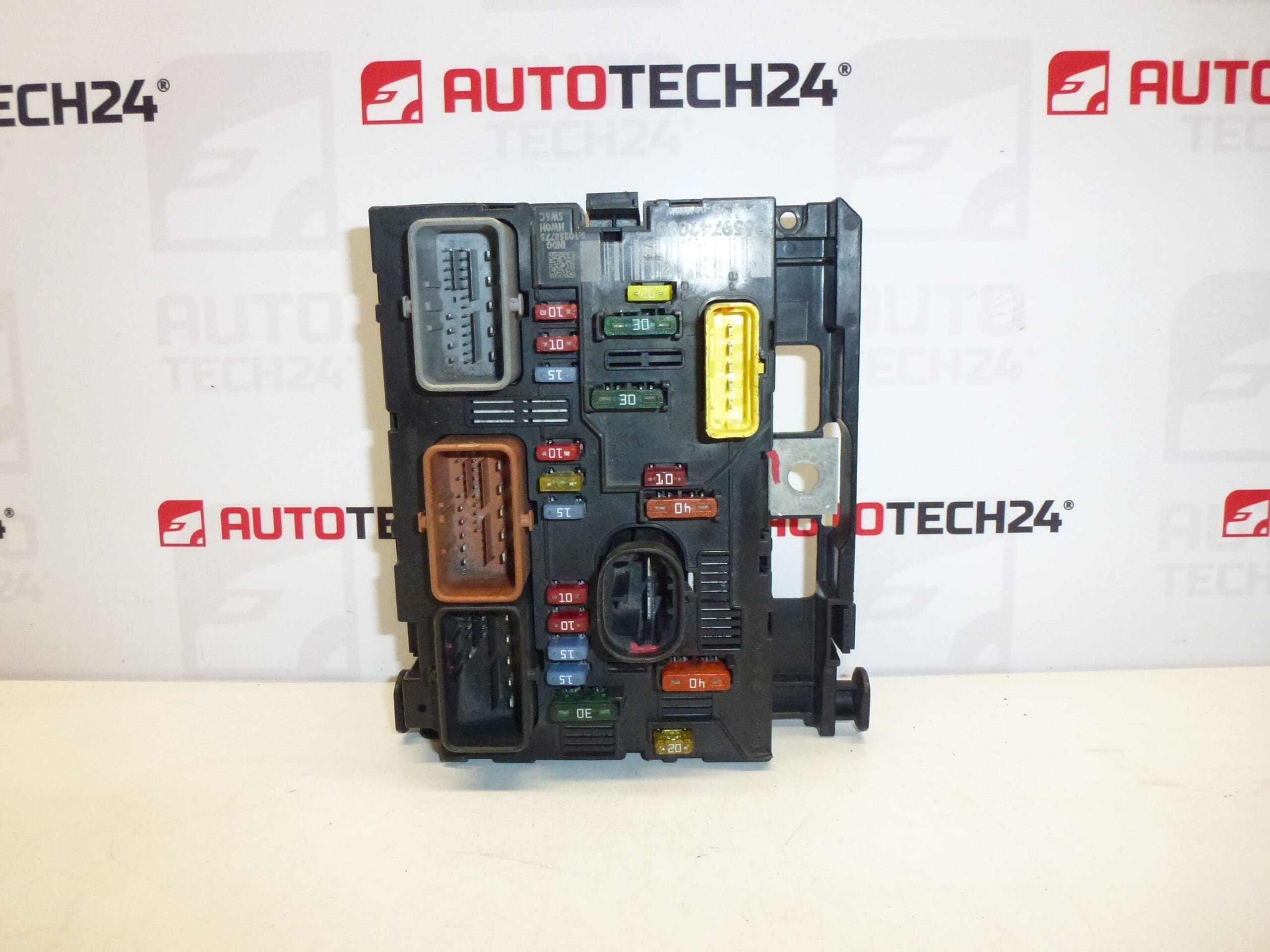

Module BSM (Boîtier de Servitudes Moteur) de marque Delphi, référence L06-00, destiné aux véhicules du groupe Stellantis. Un composant essentiel installé dans le compartiment moteur qui centralise fusibles, relais et commandes électriques liées aux organes moteurs et aux accessoires. Référence recherchée par code produit 9659742080 ou 6500CK, prisée par les garagistes et les particuliers effectuant des réparations sur Peugeot et Citroën.
Fonction et avantages
Le BSM assure la distribution d’alimentation électrique vers plusieurs systèmes (gestion auxiliaire du moteur, pompe à carburant, ventilateur de refroidissement, éclairage moteur et protections électriques). Il regroupe fusibles et relais et communique avec le réseau CAN du véhicule pour assurer des fonctions de sécurité et de diagnostic. Utiliser un module BSM conforme permet de restaurer les fonctions électriques et d’éviter les pannes intermittentes liées à des composants vieillissants ou défectueux.
Informations techniques
- Fabricant: Delphi
- Modèle: BSM L06-00

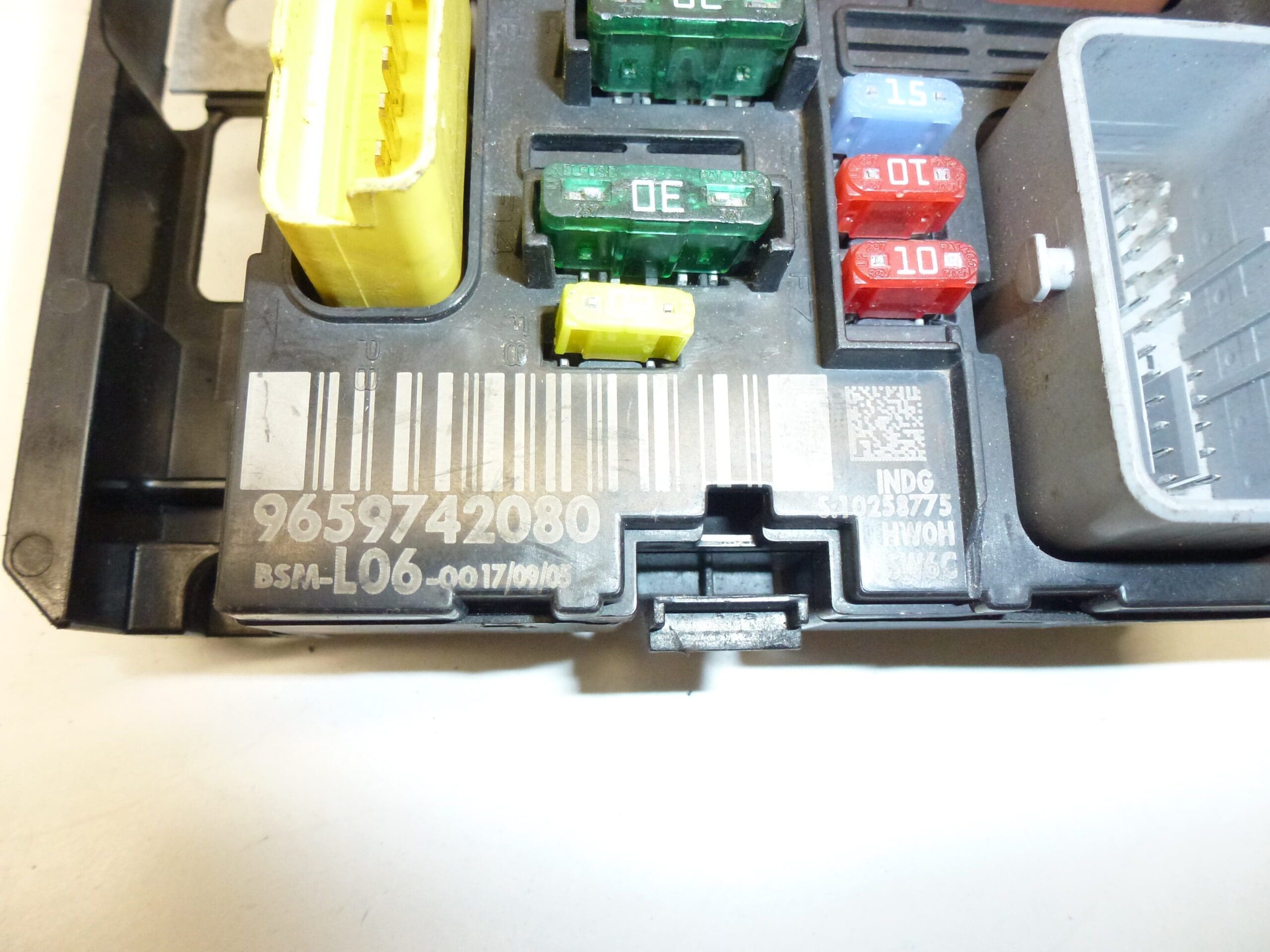

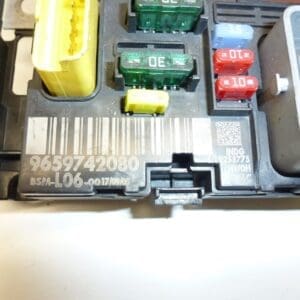

- Codes Produit: 9659742080, 6500CK, L06-00
- Autres Références: L06-00 (référence constructeur interne)
Compatibilité
Correspond notamment aux véhicules Peugeot et Citroën équipés du boîtier BSM L06-00. Parmi les modèles fréquemment concernés figure le Peugeot 307. Vérifiez le numéro de référence imprimé sur l’unité pour confirmer l’identité du module avant montage.
Remplacement et procédure
Le remplacement du BSM se déroule en plusieurs étapes simples mais exigeantes sur le plan électrique : localiser le boîtier dans le compartiment moteur, déconnecter l’alimentation, retirer les fixations et débrancher soigneusement les connecteurs avant de remplacer l’unité. Après montage, contrôler le bon fonctionnement des circuits alimentés (démarrage, ventilateur, pompe à carburant, feux, etc.). Certaines configurations peuvent nécessiter une initialisation ou un codage via un outil de diagnostic PSA pour rétablir certaines fonctions ou mémoires.
Recommandations de montage
- Déconnecter la batterie avant toute intervention pour éviter les courts-circuits et la détérioration des composants électroniques.
- Respecter l’ordre inverse au remontage: reconnecter les connecteurs, fixer l’unité, puis reconnecter la batterie.
- Inspecter les connecteurs et faisceaux pour déceler corrosion, fils endommagés ou traces d’humidité et nettoyer si nécessaire.
- Si des anomalies électriques persistent, réaliser un diagnostic avec un outil adapté (DiagBox/Lexia/PP2000 ou équivalent) pour effacer les défauts et, si besoin, effectuer les codages requis.
Raison la plus fréquente de panne
Les pannes de BSM sont le plus souvent causées par l’infiltration d’eau et la corrosion des contacts, des surtensions électriques, des cycles thermiques répétés entraînant des microfissures sur les soudures, ou des relais/fusibles internes défectueux. Un véhicule présentant des dysfonctionnements électriques intermittents, une perte d’alimentation d’organes essentiels ou des défauts multiples sur le réseau moteur doit avoir son BSM contrôlé en priorité.
Conseils pour les professionnels et bricoleurs
Pièce recherchée par référence (9659742080, 6500CK) : conservez ces codes lors de la recherche pour gagner du temps. Le BSM est une pièce technique ; un dépannage efficace nécessite une inspection visuelle préalable et, pour la résolution de problèmes complexes, l’utilisation d’un outil de diagnostic professionnel.
