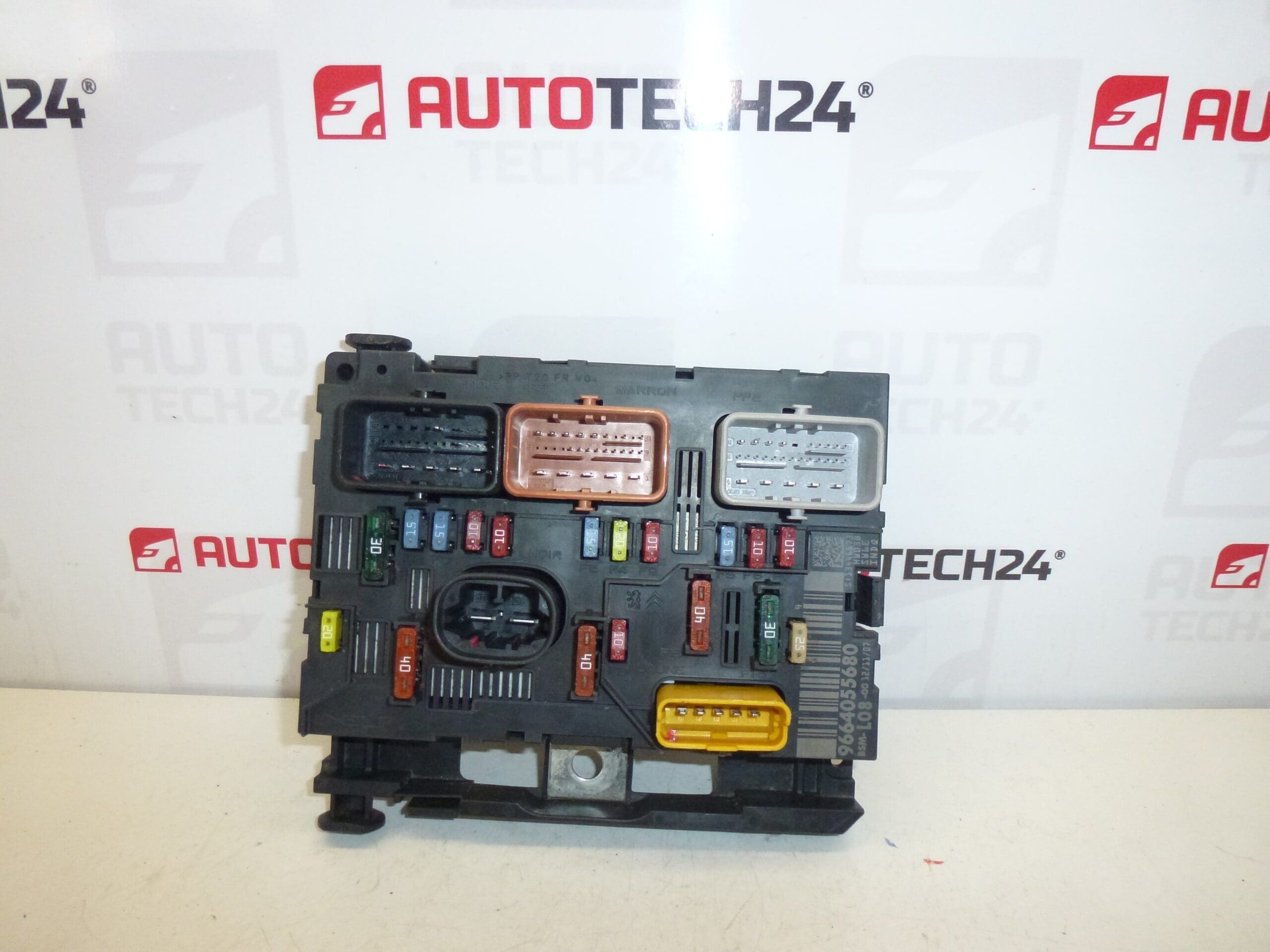

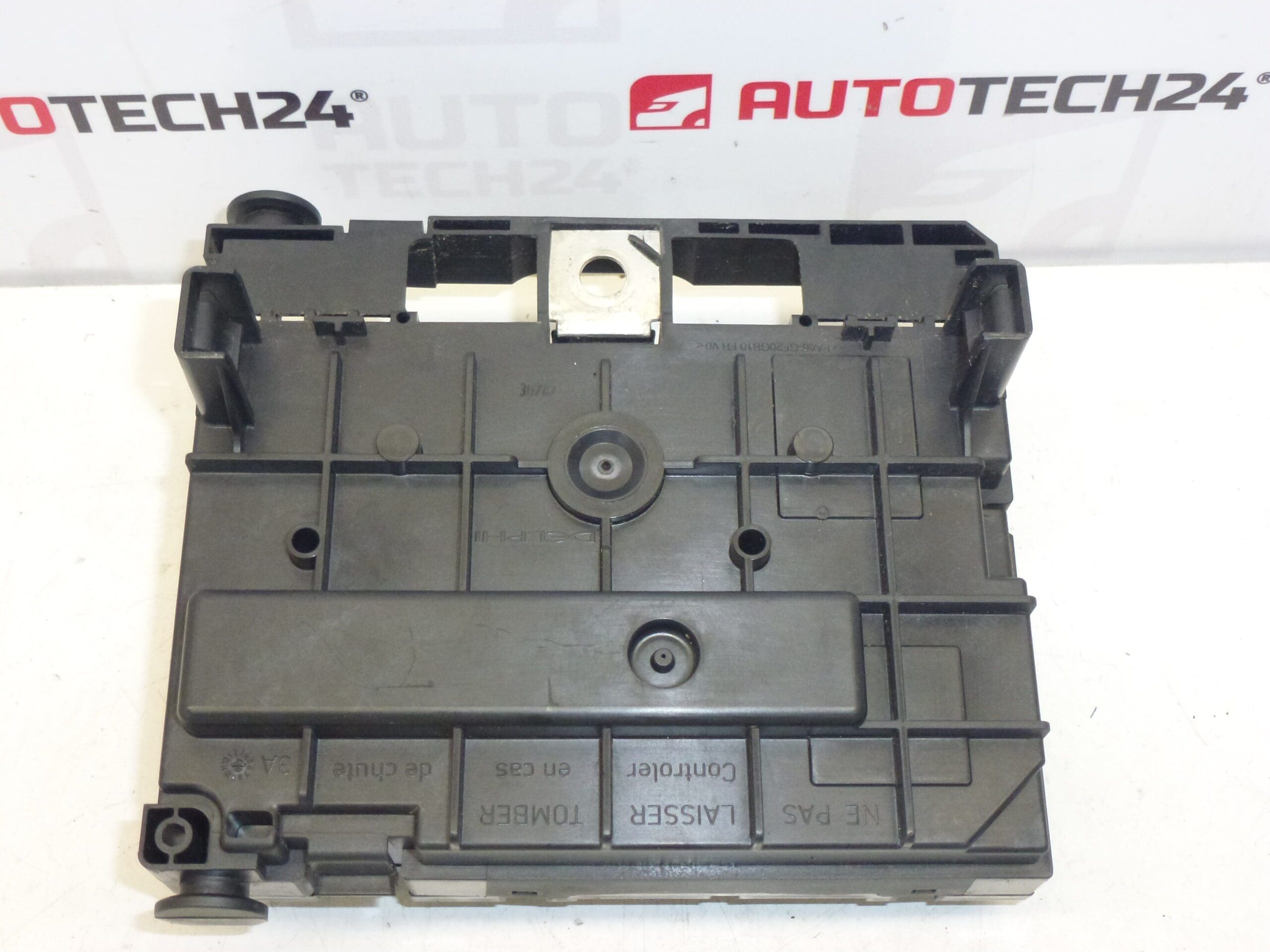

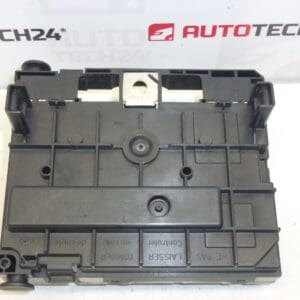

BSM L08-00 Delphi pour véhicules Citroën et Peugeot provenant d’un Citroën C4 Grand Picasso. La pièce est entièrement fonctionnelle ; certains supports peuvent être cassés, ce qui n’affecte pas le fonctionnement.
Boîtier de servitude moteur (BSM) d’origine Delphi adapté pour applications Citroën/Peugeot, identifié par les références 9664055680 / 6500AZ / 6500FG / L08-00. Conçu pour les professionnels de l’atelier et les bricoleurs expérimentés, ce module regroupe fusibles, relais et fonctions électriques essentielles du véhicule. Sa présence permet de centraliser l’alimentation et la distribution des circuits moteurs et confort, ce qui simplifie le diagnostic et la maintenance.
Fonction et rôle
Le BSM assure l’alimentation et la protection des principaux circuits électriques du véhicule (alimentation moteur, gestion des relais, certains éléments de confort). Il joue un rôle clé dans la distribution électrique et la protection contre les surtensions/fusibles grillés. En cas de défaillance, des fonctions électriques peuvent être perturbées (démarrage, éclairage, clignotants, essuie-glaces selon configuration).
Remplacement et procédure
Avant toute intervention, coupez l’alimentation en déconnectant la batterie. Retirez les fixations et débranchez soigneusement les connecteurs en notant leur position. Remplacez le BSM par le nouveau module et reconnectez les faisceaux. Respectez l’ordre inverse pour le remontage et vérifiez les fonctions électriques au redémarrage.
Recommandations de montage
- Déconnecter systématiquement la batterie avant démontage pour éviter tout court-circuit.
- Vérifier l’état des connecteurs et des contacts ; nettoyer les broches si nécessaire avant remontage.
- Assurer un serrage correct des fixations sans forcer pour éviter d’endommager les supports (les supports peuvent être fragilisés sans impacter le fonctionnement du module).
- Contrôler les fusibles et relais associés après remplacement pour valider le bon fonctionnement du circuit.
Raison la plus fréquente de panne
Les pannes de BSM sont le plus souvent liées à l’humidité et à la corrosion des contacts, aux vibrations prolongées et à la surchauffe due à des circuits défectueux. Des chocs mécaniques ou un mauvais serrage peuvent également provoquer des défauts de connexion. Dans de nombreux cas, les supports plastiques peuvent être cassés sans compromettre la fonctionnalité électronique du module.
Informations techniques
- Fabricant: Delphi
- Modèle: Citroën C4 Grand Picasso (origine provenant de ce véhicule). Compatible avec certains modèles Citroën/Peugeot utilisant la même référence BSM.
- Codes produit: 9664055680, 6500AZ, 6500FG, L08-00
- Autres numéros: BSM L08-00
Pièce idéale pour la réparation et le remplacement sur véhicules équipés du même boîtier. Recherchez les références 9664055680 / 6500AZ / 6500FG / L08-00 pour trouver une compatibilité rapide et précise.
