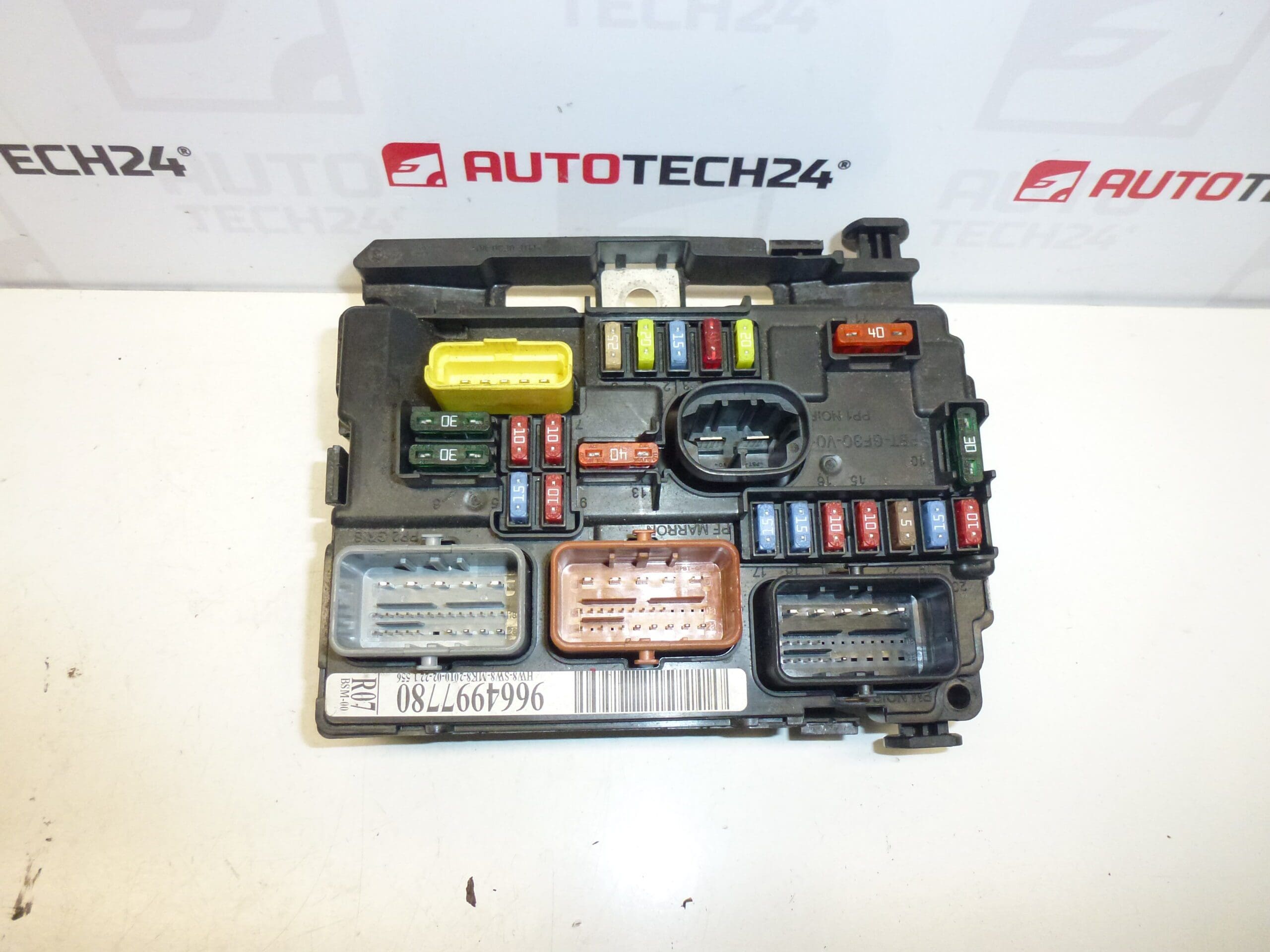

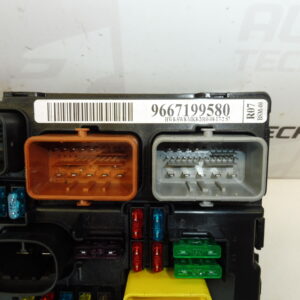

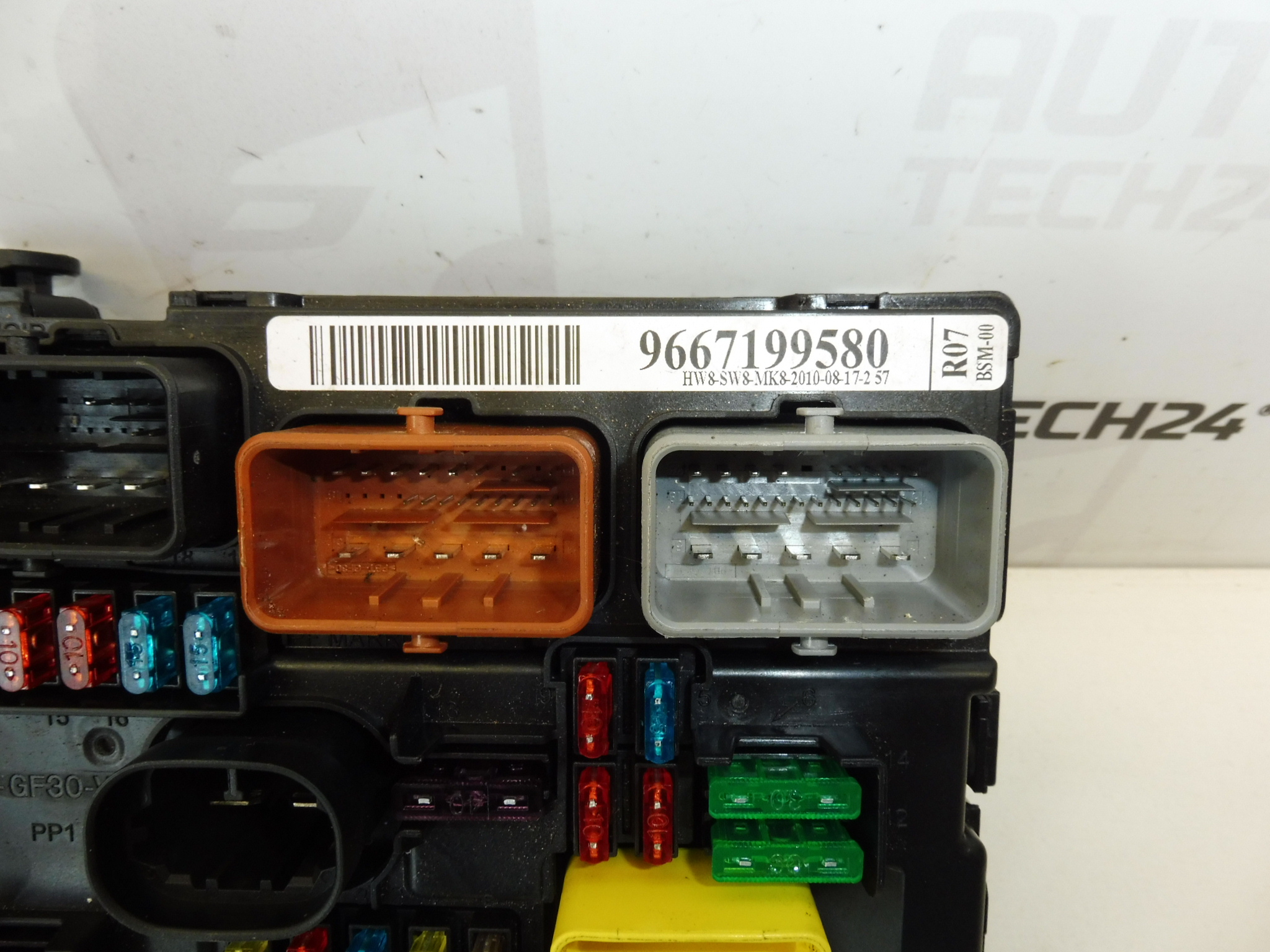

Unité BSM R07 Valeo pour véhicules Citroën et Peugeot. Il est possible que l’un des supports soit endommagé – cela n’affecte pas le fonctionnement. Entièrement fonctionnelle.
Description
Module BSM (Boîtier de Servitudes/Module de Commande) Valeo R07 compatible avec plusieurs modèles du groupe PSA. Référence recherchée par les professionnels et les bricoleurs : 9667199580, 6500HV, 6500HW. Ce boîtier centralise et protège les circuits électriques secondaires du véhicule et facilite le diagnostic et la réparation des pannes électriques courantes.
Fonction et avantages
- Gère la distribution électrique des organes secondaires : éclairage, clignotants, essuie-glaces, verrouillage central, prises/accessoires, etc.
- Permet un remplacement rapide en cas de défaillance d’un circuit électrique sans intervention lourde sur le faisceau.
- Référence OEM courante pour Citroën/Peugeot, facilitant la recherche par numéro (9667199580 / 6500HV / 6500HW).
Remplacement
Procédure générale pour les mécaniciens et les amateurs expérimentés :
- Déconnecter la batterie avant toute intervention.
- Localiser le BSM : généralement situé sous le tableau de bord côté passager ou derrière la boîte à gants selon le modèle.
- Démonter les éléments de protection (cache, boîte à gants) pour accéder au boîtier.
- Débrancher soigneusement les connecteurs électriques en verrouillant les loquets de dégagement.
- Retirer les fixations (vis ou clips) et remplacer le boîtier par la nouvelle unité en vérifiant l’alignement des supports.
- Rebrancher les connecteurs, remonter les caches et reconnecter la batterie. Vérifier systématiquement les fonctions (éclairage, clignotants, verrouillage, essuie-glaces…).
Fréquence et causes de panne
Les pannes de BSM surviennent principalement pour les raisons suivantes :
- Infiltration d’humidité et corrosion des connecteurs ou de la platine interne.
- Surtensions électriques ou court-circuit provoquant des composants grillés.
- Vibrations et chocs pouvant casser les supports de fixation (les supports peuvent être endommagés sans affecter la fonctionnalité, comme indiqué).
- Oxydation des contacts entraînant des fonctionnements intermittents.
Recommandations de montage
- Toujours déconnecter la batterie avant la dépose et la repose du boîtier pour éviter tout risque de court-circuit ou de dommage électronique.
- Contrôler l’état des connecteurs et, si nécessaire, nettoyer ou remplacer les broches corrodées avant le rebranchement.
- Veiller à un bon positionnement et à un serrage correct des fixations pour limiter les vibrations.
- Après montage, effectuer un test fonctionnel complet et, si possible, un scan des défauts électriques avec un outil de diagnostic adapté.
Informations techniques
- Fabricant: Valeo
- Modèle: Citroën, Peugeot (Groupe Stellantis)
- Codes produit: 9667199580, 6500HV, 6500HW
- Autres numéros: BSM R07
Pourquoi ce composant se casse le plus souvent
Les causes principales sont l’humidité, la corrosion des contacts, les surtensions et les vibrations. Les fixations en plastique peuvent se fissurer ou se casser avec le temps, mais cela n’empêche pas nécessairement le bon fonctionnement du boîtier, comme précisé. Une inspection des points d’ancrage et des connexions lors du remplacement permet d’éviter les retours et les défauts intermittents.
Pour qui
Produit destiné aux ateliers et aux particuliers avertis qui entretiennent ou réparent des véhicules Citroën/Peugeot. Recherche optimisée pour les références 9667199580, 6500HV, 6500HW et pour le modèle Peugeot 207 mentionné dans les usages courants.
