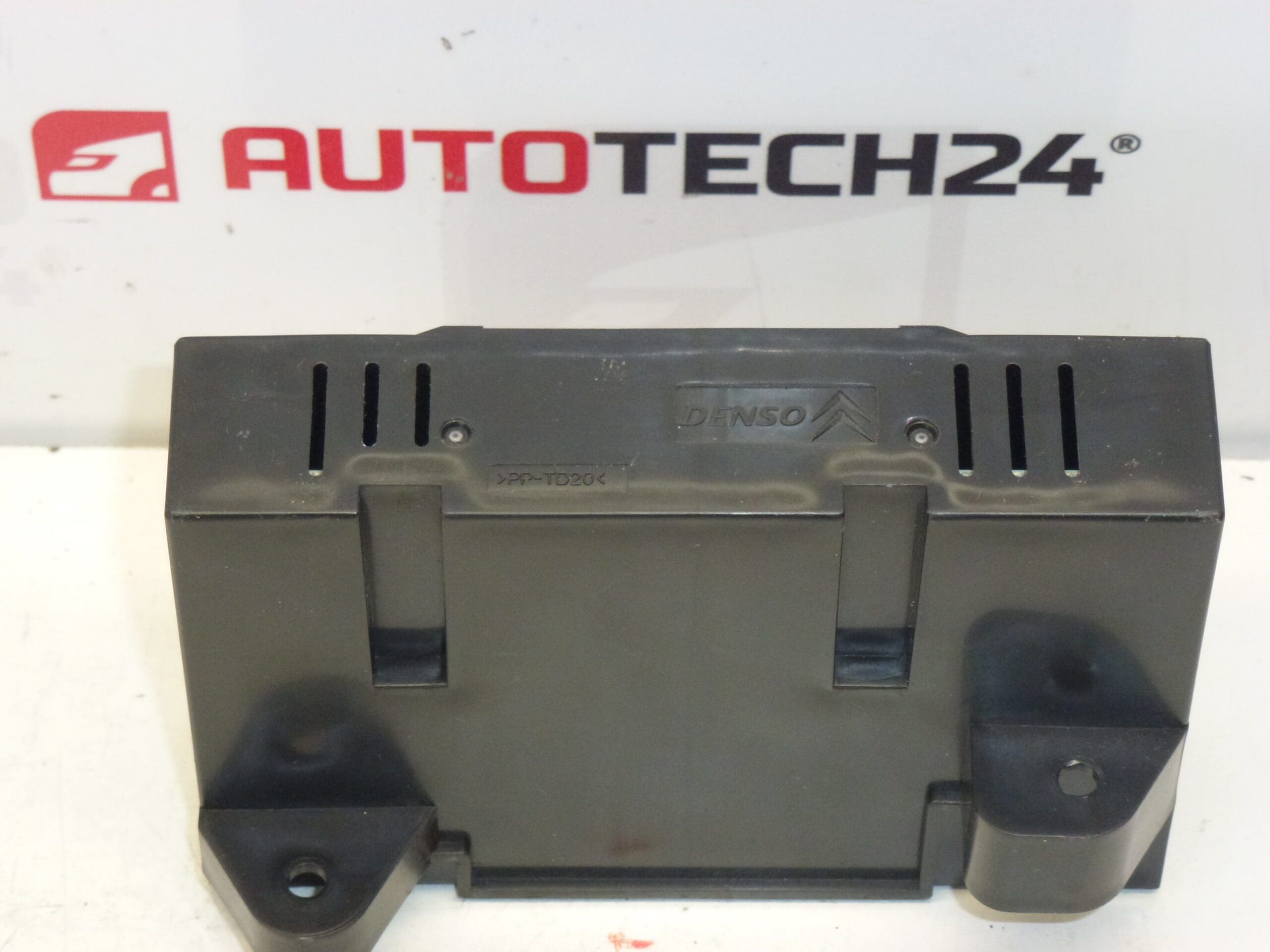

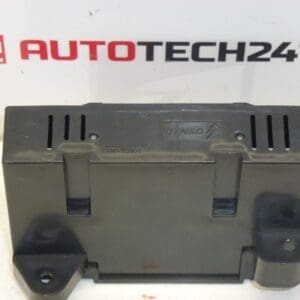

Unité de commande de climatisation DENSO pour véhicules CITROËN C4 Picasso et GRAND PICASSO jusqu’en 2013
HW 04.00
SW 12.00
Un module de commande climatisation conçu pour restaurer le contrôle précis du chauffage, de la ventilation et de la climatisation sur les Citroën C4 Picasso et Grand Picasso (jusqu’en 2013). Idéal pour les ateliers et les bricoleurs expérimentés, ce boîtier assure la gestion des ventilateurs, des volets de distribution d’air, du compresseur et des commandes ergonomiques du tableau de bord. Les numéros de référence présents (9660069280, 6451XK, 6452P8) sont souvent recherchés par code produit, ce qui facilite la recherche et la correspondance lors des réparations.
Informations techniques
- Fabricant : DENSO
- Modèle : Citroën C4 Picasso, Grand Picasso (jusqu’en 2013)
- Codes produit : 9660069280, 6451XK, 6452P8
- Autres numéros : HW 04.00, SW 12.00
Fonction et symptômes
La centrale de climatisation gère les commandes utilisateur (boutons et régulateurs), l’activation du compresseur, la vitesse du ventilateur et le positionnement des volets d’air. Lorsqu’elle défaillit, les symptômes courants sont : commande non réactive, ventilation bloquée ou fonctionnant à une vitesse unique, température erratique, absence d’activation de la climatisation, messages d’erreur au tableau de bord ou défauts intermittents de l’affichage des paramètres.
Pourquoi la pièce tombe en panne le plus souvent
- Entrée d’humidité ou condensation provoquant corrosion des connecteurs et des pistes imprimées.
- Fatigue thermique et cycles de chauffe/refroidissement entraînant des ruptures de soudures.
- Surtensions électriques (démarrage par câble, alternateur défectueux) endommageant composants électroniques.
- Vieillissement des composants internes (condensateurs électrolytiques, relais) après de nombreuses années d’utilisation.
- Problèmes mécaniques des servomoteurs/volets HVAC entraînant surconsommation et stress sur l’électronique de commande.
Remplacement et recommandations de montage
- Avant toute intervention, toujours couper la batterie afin d’éviter tout risque électrique et préserver la mémoire des unités électroniques.
- Localiser l’unité (généralement derrière la planche de bord ou dans la console, suivant finition) puis déposer les éléments de garniture nécessaires pour y accéder sans forcer.
- Repérer et étiqueter les connecteurs avant déconnexion pour assurer un remontage correct. Débrancher délicatement les prises et vis de fixation.
- Monter la nouvelle unité en inversant les opérations, en garantissant des connexions propres et des points de masse exempts de corrosion.
- Vérifier les fusibles et relais associés avant de remplacer l’unité ; un court-circuit en amont peut endommager la nouvelle pièce.
- Après montage, contrôler toutes les fonctions HVAC (ventilation, climatisation, recirculation, positions de volets) et surveiller l’apparition de codes défauts via outil de diagnostic. En cas d’anomalies persistantes, un diagnostic avec l’outil PSA (DiagBox/Lexia) est conseillé.
Compatibilité et mots-clés
Pièce compatible avec Citroën C4 Picasso et Grand Picasso (jusqu’en 2013). Références fréquentes : 9660069280, 6451XK, 6452P8, HW 04.00, SW 12.00. Idéal pour les recherches par numéro de pièce ou pour les professionnels de la réparation automobile.
