Calculateur de boîte de vitesses robotique Citroën C4 Picasso 9664870880 2529YC 2531A7

Calculateur de transmission robotique MM_BVMP_MCP_CEM0 pour voitures CITROEN C4 PICASSO ou C4 GRAND PICASSO
!!!! Attention, il ne peut pas être utilisé sur la berline C4 !!!!
Je peux aussi acheter chez nous la boîte de vitesses 2529X2

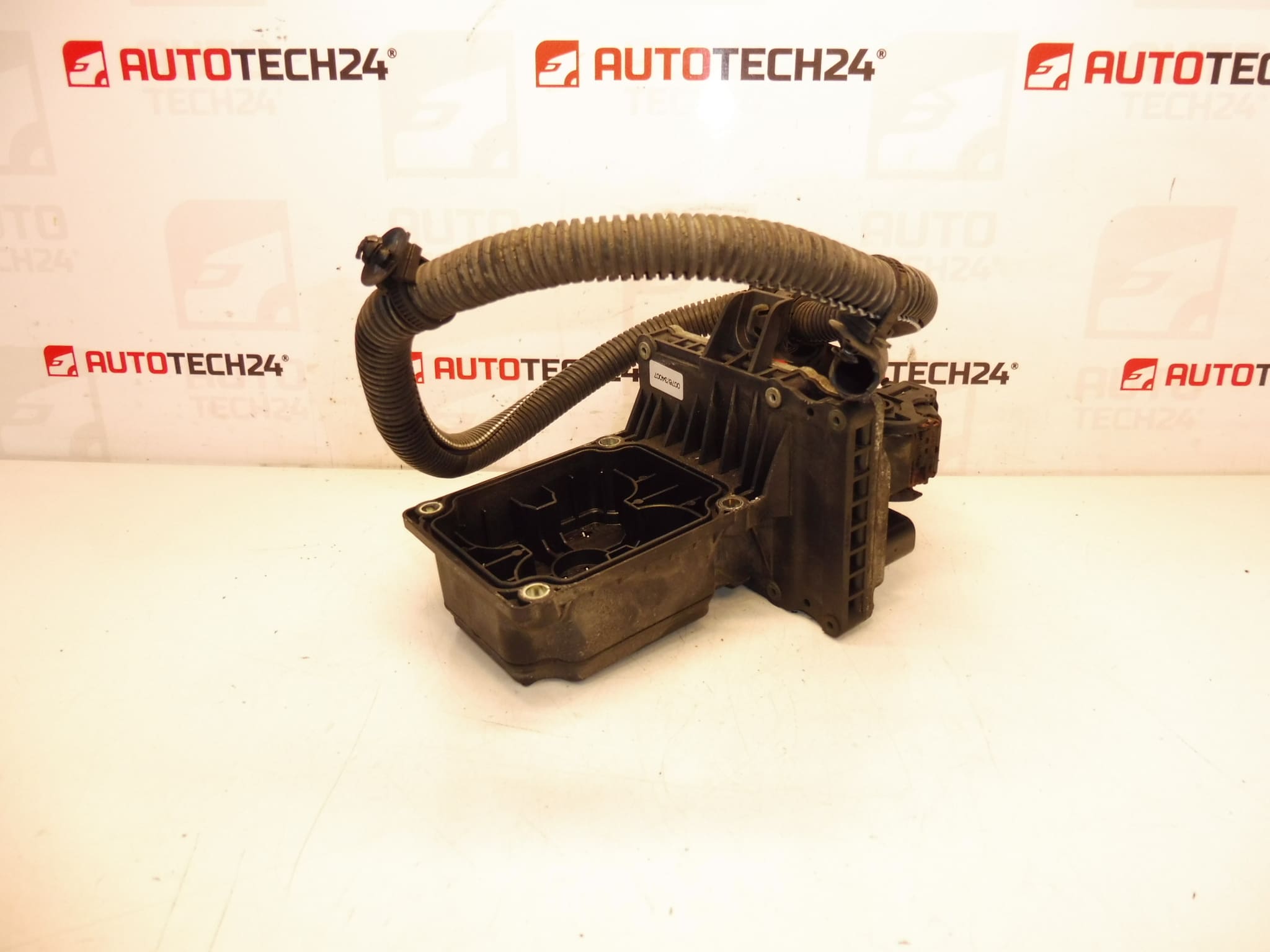

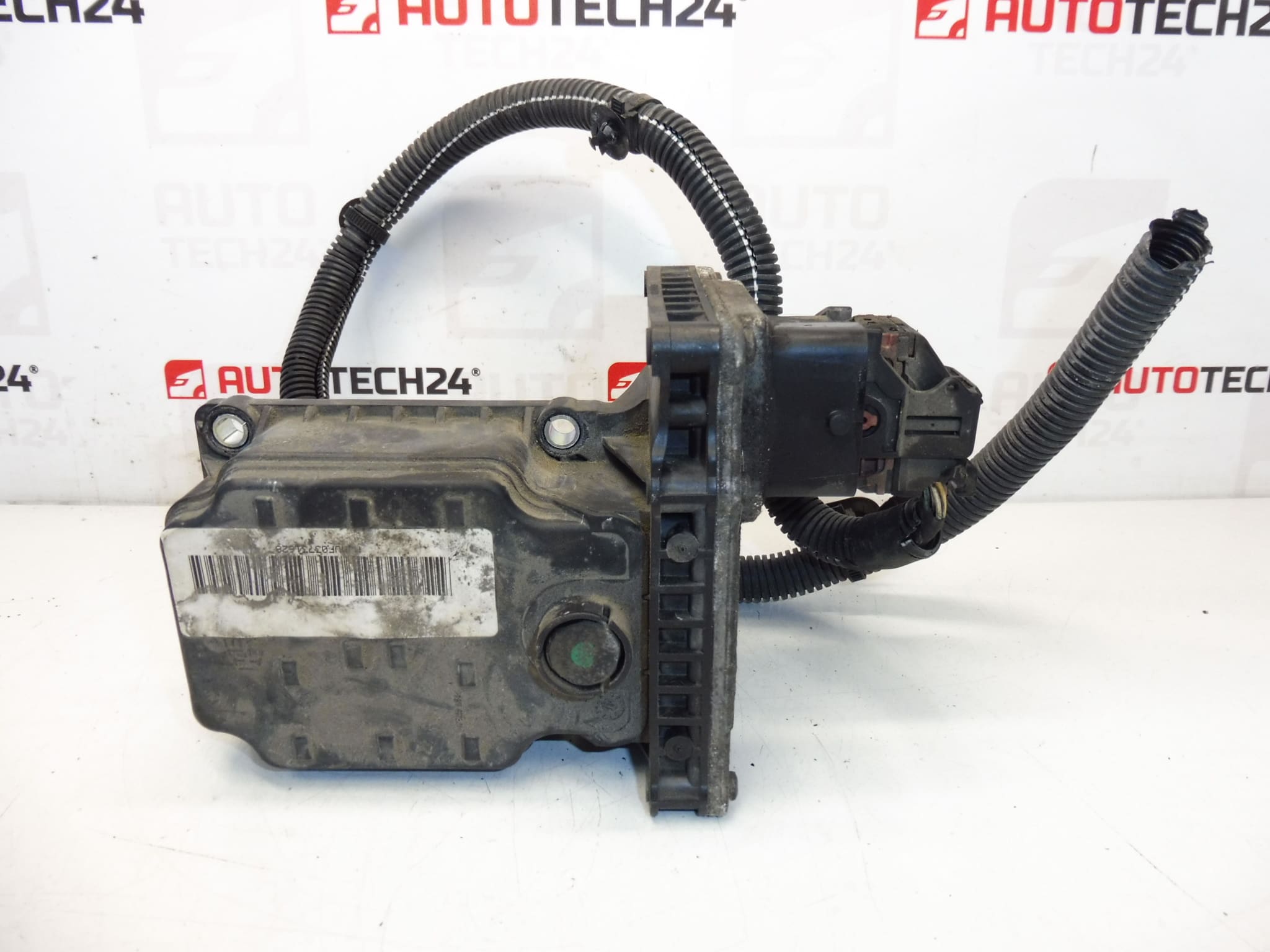

Avec un morceau de câblage principal à la voiture
Testé – entièrement fonctionnel

Description de la pièce

Ce ECU de la boîte de vitesses robotisée est destiné aux voitures Citroën C4 PICASSO et C4 GRAND PICASSO. Il s’agit d’une pièce d’origine d’occasion de la catégorie unité de commande de transmission, qui peut être utilisée en remplacement en cas de panne de l’unité d’origine, de problèmes de déplacement ou de dommages à l’installation électrique autour de la transmission.

Un morceau de câblage principal du véhicule est également inclus, ce qui peut faciliter le remplacement si un connecteur ou un faisceau de remorquage est endommagé. Le jeu d’engrenages 2529X2 est également répertorié dans les documents. La pièce a été testée et est entièrement fonctionnelle.

L’avantage est une identification facile par les numéros de production, que les mécaniciens et les réparateurs à domicile recherchent souvent directement par les marquages ​​sur la pièce d’origine. Remarque importante : ne peut pas être utilisé sur Citroën C4 berline.

Informations techniques

• Fabricant : Stellantis Citroën Peugeot
• Modèle : Citroën C4 PICASSO, Citroën C4 GRAND PICASSO
• Autres numéros : 9664870880, 2529YC, 2531A7, 2529X2

Codes produits

Codes produits : 9664870880, 2529YC, 2531A7

• Modèles issus d’étiquettes et documents : Citroën C4 PICASSO, Citroën C4 GRAND PICASSO
• Attention : ne peut pas être utilisé sur la berline C4

Recommandations d’installation

Comme il s’agit d’une unité de commande de boîte de vitesses de robot, la procédure exacte peut varier en fonction de la conception spécifique de la voiture et du système de transmission. Vous trouverez ci-dessous une procédure générale et typique pour ce type de pièce qui doit être adaptée à l’application spécifique.

1) Avant le montage

• Vérifiez que tous les numéros visibles sur les pièces d’origine et de rechange correspondent, en particulier 9664870880, 2529YC et 2531A7.
• Comparez les connecteurs, le support de l’unité et l’état du câble connecté.
• Inspectez le boîtier de l’unité pour déceler des fissures, des déformations ou des dommages dus à l’humidité.
• Vérifiez que les broches des connecteurs ne sont pas pliées, corrodées ou desserrées.
• Avant de commencer le travail, débranchez la batterie conformément aux pratiques normales d’entretien.

2) Outils et matériels nécessaires

• ensemble d’outils manuels courants
• outils pour retirer les capots et les supports
• Nettoyant pour contacts électriques adapté aux connecteurs automobiles
• des gants de protection et un environnement de travail propre
• équipement de diagnostic pour inspection ultérieure et réglage éventuel

3) Procédure d’assemblage étape par étape

1. Coupez le contact, immobilisez le véhicule et débranchez la batterie.
2. Accédez à l’espace de l’unité d’origine en retirant les couvercles ou les éléments d’accès en fonction de la conception de la voiture.
3. Débranchez soigneusement les connecteurs électriques de l’unité d’origine et vérifiez leur état.
4. Dévissez l’unité d’origine et retirez-la sans tirer excessivement sur le câblage.
5. Comparez l’ancienne et la nouvelle pièce, y compris tous les marquages, connecteurs et supports.
6. Si la pièce de rechange comprend un morceau de câblage principal, vérifiez qu’il est intact et connecté à l’installation d’origine.
7. Nettoyez les connecteurs uniquement avec un agent approprié et laissez-les sécher.
8. Placez l’unité de rechange dans le support et fixez-la de manière à ce qu’elle ne soit pas sous tension.
9. Connectez tous les connecteurs avec soin et sans force jusqu’à ce qu’ils soient correctement insérés et sécurisés.
10. Rebranchez la batterie et effectuez une vérification électrique de base avec le contact mis.
11. Utilisez les diagnostics pour vérifier la communication de l’unité et détecter tout défaut stocké.
12. Si nécessaire, effectuez des réglages de suivi ou des actions d’adaptation si le système spécifique l’exige.
• 4) Contrôles post-assemblage et essai routier/vérification du fonctionnement
  • Vérifiez que l’unité communique et qu’aucune erreur liée à l’alimentation ou à la communication n’est présente.
  • Vérifiez que les connecteurs sont bien serrés et que le câblage n’est ni pincé ni étiré nulle part.
  • En règle générale, il est conseillé de vérifier le bon fonctionnement du levier de vitesses à l’arrêt et lors d’un essai routier minutieux ultérieur.
  • Après le test de vérification, vérifiez à nouveau la présence de nouveaux bugs dans la mémoire du lecteur.

  5) Les erreurs de montage les plus courantes + comment les éviter

  • Échange de pièces basé sur une apparence similaire : comparez toujours tous les numéros de la pièce d’origine.
  • Dommages aux connecteurs ou aux broches : déconnectez et connectez les connecteurs sans force et dans le sens axial.
  • Assemblage sans vérification du câblage – avec des défauts similaires, il y a souvent un problème dans le faisceau de connexion, et pas seulement dans l’unité elle-même.
  • Connexion lorsque l’appareil est sous tension : travaillez toujours avec la batterie débranchée.
  • Omission du contrôle de diagnostic – après l’installation, il est conseillé de vérifier la communication et le fonctionnement du système avec des diagnostics.

  Assemblage et codage – Important

  • L’appareil est utilisé et est « associé » à la voiture d’origine (VIN/PIN/clés).
  • Options de mise en service :
    1. Clonage des données de l’ancien disque (EEPROM/Flash) : après le clonage, le disque est plug and play.
    2. Virginisation et initialisation/télécodage ultérieur via DiagBox (éventuellement en ligne) + personnalisation des clés.
  • Il est recommandé de le faire effectuer par un expert disposant d’un équipement de service PSA (DiagBox/Lexia/PP2000).
  • Débranchez toujours la batterie avant le démontage/montage et suivez la procédure du fabricant pour éviter d’endommager l’appareil.

  Raisons pour lesquelles la pièce est endommagée

  • Humidité et corrosion : la pénétration de l’humidité dans les connecteurs ou les composants électroniques peut provoquer des pannes de communication et un fonctionnement instable.
  • Dommages aux câbles : les fils cassés, en court-circuit ou endommagés mécaniquement sont une cause fréquente de dysfonctionnements.
  • Surtensions ou fluctuations de courant : des problèmes dans le système électrique peuvent endommager les composants électroniques sensibles de l’appareil.
  • Contraintes mécaniques : les vibrations, une mauvaise manipulation ou des supports endommagés peuvent entraîner une défaillance du boîtier et des connecteurs.
  • Une intervention non professionnelle lors du montage ou du démontage : des broches endommagées, des connecteurs mal connectés ou un travail sous tension peuvent rendre l’appareil sans valeur.
