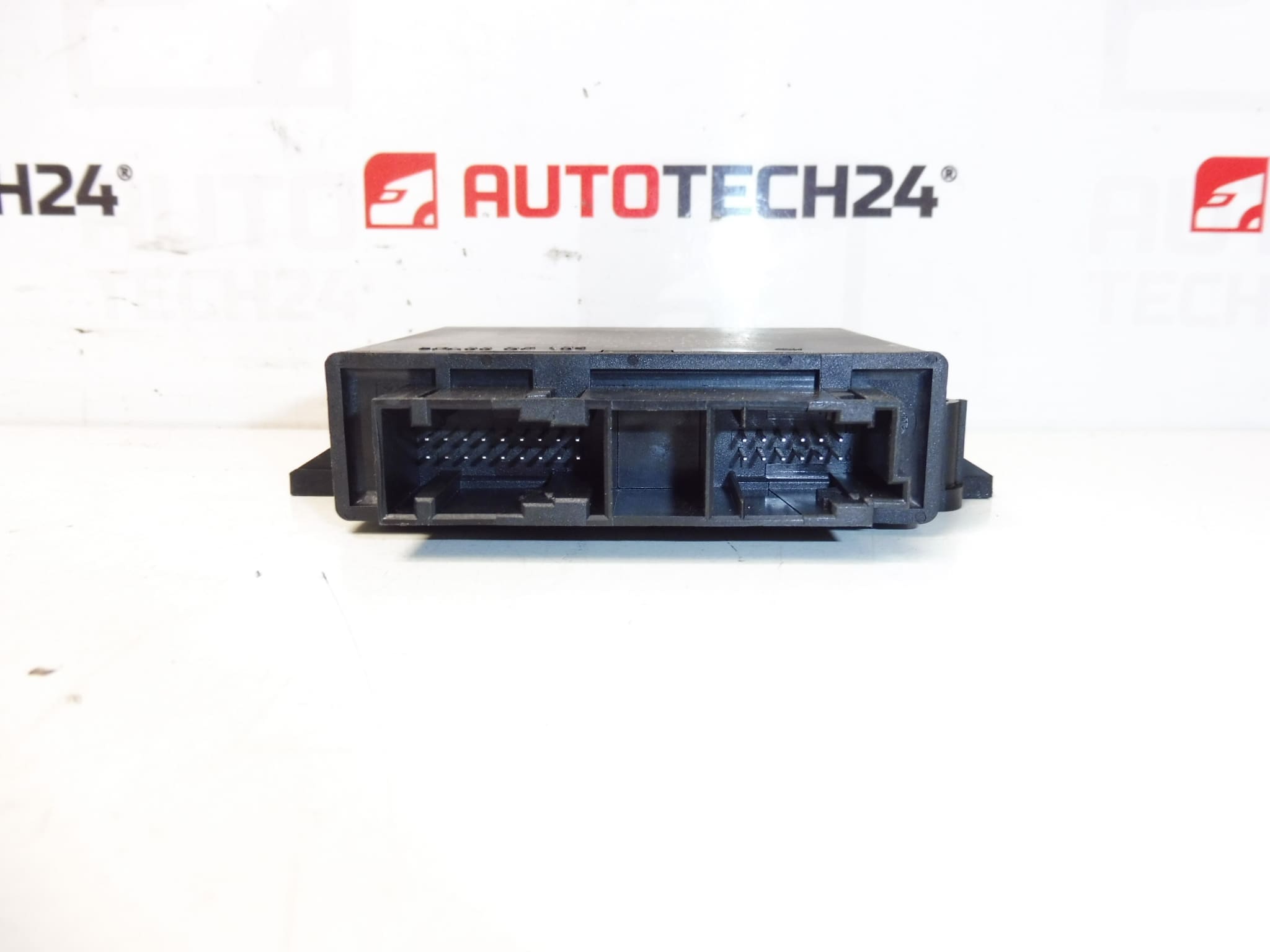

Unité d’aide au stationnement VALEO pour véhicules PEUGEOT 307 II et Citroën C4.
Description
Unité de commande pour système d’aide au stationnement (ECU PDC) conçue par Valeo, compatible avec les véhicules PEUGEOT 307 II et Citroën C4. Cette unité centralise les informations issues des capteurs ultrasoniques, analyse les distances et commande les avertissements sonores et visuels afin d’assister le conducteur lors des manœuvres. Idéale pour les mécaniciens et les bricoleurs automobiles, la référence produit est souvent recherchée via les numéros de code indiqués ci-dessous.
Avantages et usages
Remplace l’unité défectueuse pour rétablir le fonctionnement des capteurs de recul et des alertes de stationnement. Compatible avec les systèmes PDC d’origine Valeo équipant les modèles cités. Convient pour une réparation rapide après accident arrière, intrusion d’humidité ou défaillance électronique. L’installation peut rendre le véhicule à nouveau pleinement opérationnel sans remplacer l’ensemble des capteurs, si ceux-ci sont intacts.
Informations techniques
- Fabricant: Valeo
- Modèle: PEUGEOT 307 II, Citroën C4
- Codes Produit: 9661496880, 6590V3, 6590N1, 6590FN, 6590FP
- Autres Références: 601.990, NFP
Montage
Avant toute intervention, débranchez la batterie pour éviter tout risque électrique. L’unité est généralement située dans le coffre ou derrière le pare-chocs arrière, fixée par des vis et raccordée par un ou plusieurs connecteurs électroniques. Procédure type de remplacement :
- Retirer les garnitures intérieures du coffre ou l’accès au module derrière le pare-chocs.
- Débrancher soigneusement les connecteurs en vérifiant l’état des broches et des joints.
- Retirer l’unité défectueuse et installer la nouvelle en respectant le sens et les fixations d’origine.
- Reconnecter la batterie et effectuer un contrôle fonctionnel des capteurs et des signaux sonores/visuels.
Dans de nombreux cas l’unité est plug-and-play, mais si des anomalies persistent, une adaptation ou un codage peut être nécessaire via un outil de diagnostic compatible PSA.
Conseils pour l’installation
- Vérifier l’étanchéité et l’absence de corrosion sur les connecteurs avant de remonter.
- Utiliser un spray de protection contact pour prévenir l’oxydation si nécessaire.
- Tester chaque capteur individuellement à l’aide d’un multimètre ou d’un outil de diagnostic pour isoler la panne.
- Respecter les couples de serrage d’origine et les procédures de démontage pour éviter d’endommager la carrosserie ou les clips.
Pourquoi la pièce tombe le plus souvent en panne
Les causes les plus fréquentes de défaillance sont :
- Intrusion d’eau et humidité entraînant corrosion des connecteurs ou court-circuit interne.
- Choc ou impact au niveau du pare-chocs provoquant des dommages mécaniques sur l’unité ou les capteurs.
- Oxydation et mauvais contact sur les bornes électriques.
- Défaillance des capteurs individuels créant des erreurs que l’ECU ne peut plus corriger.
- Surtension électrique ou défaut d’alimentation (problème de masse, fusible, câblage).
Signes révélateurs : bip continu ou absent, messages d’erreur sur l’ordinateur de bord, fonctionnement intermittent des capteurs ou absence totale d’alerte.
Recommandations pour le diagnostic
Avant de remplacer l’unité, contrôler l’intégrité des capteurs, des faisceaux et des masses. Utiliser un outil de diagnostic pour lire les codes défauts PDC et vérifier l’alimentation et la masse au niveau de l’unité. Remplacer uniquement l’ECU si les capteurs et l’alimentation sont conformes aux spécifications.
