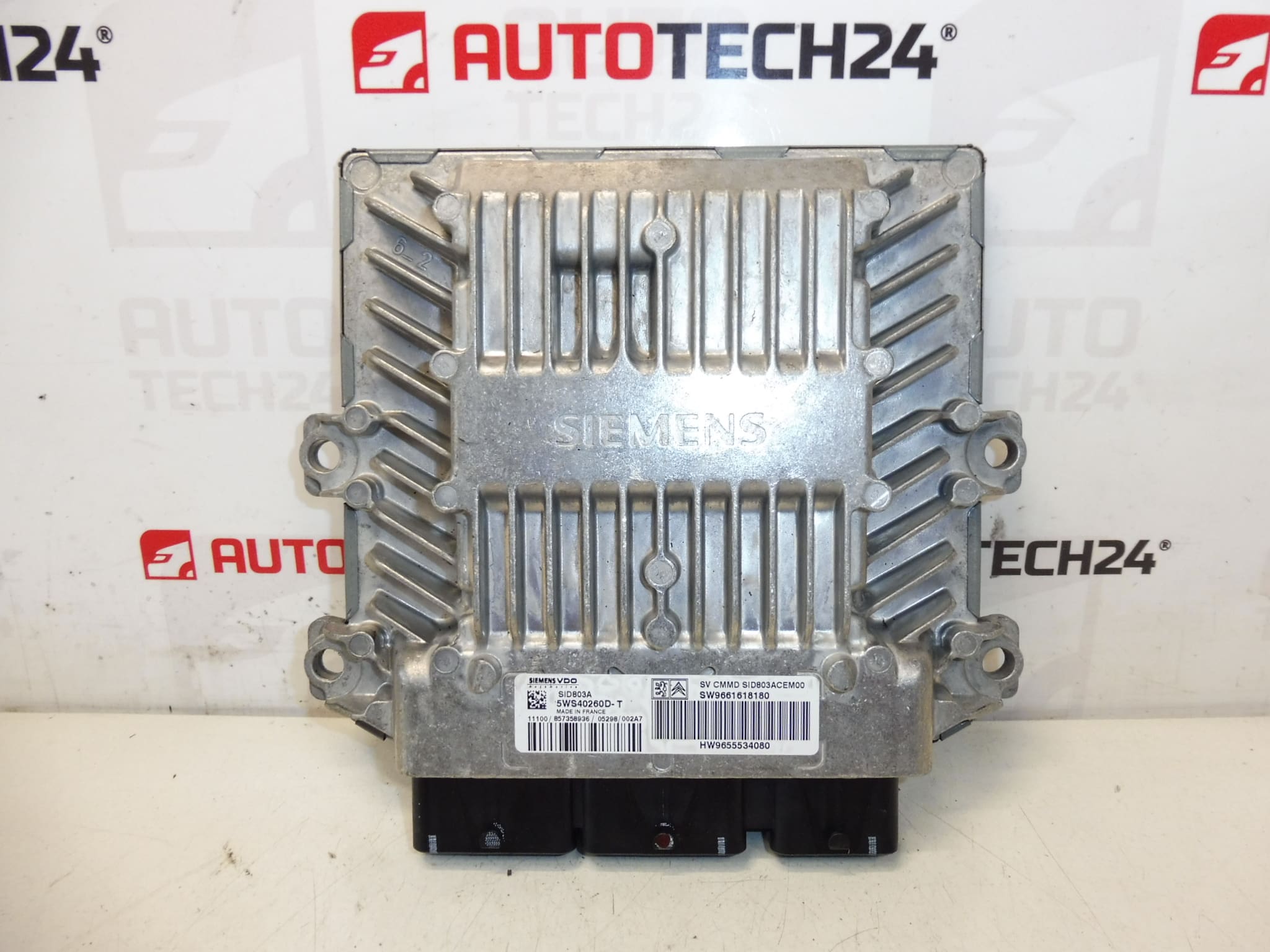

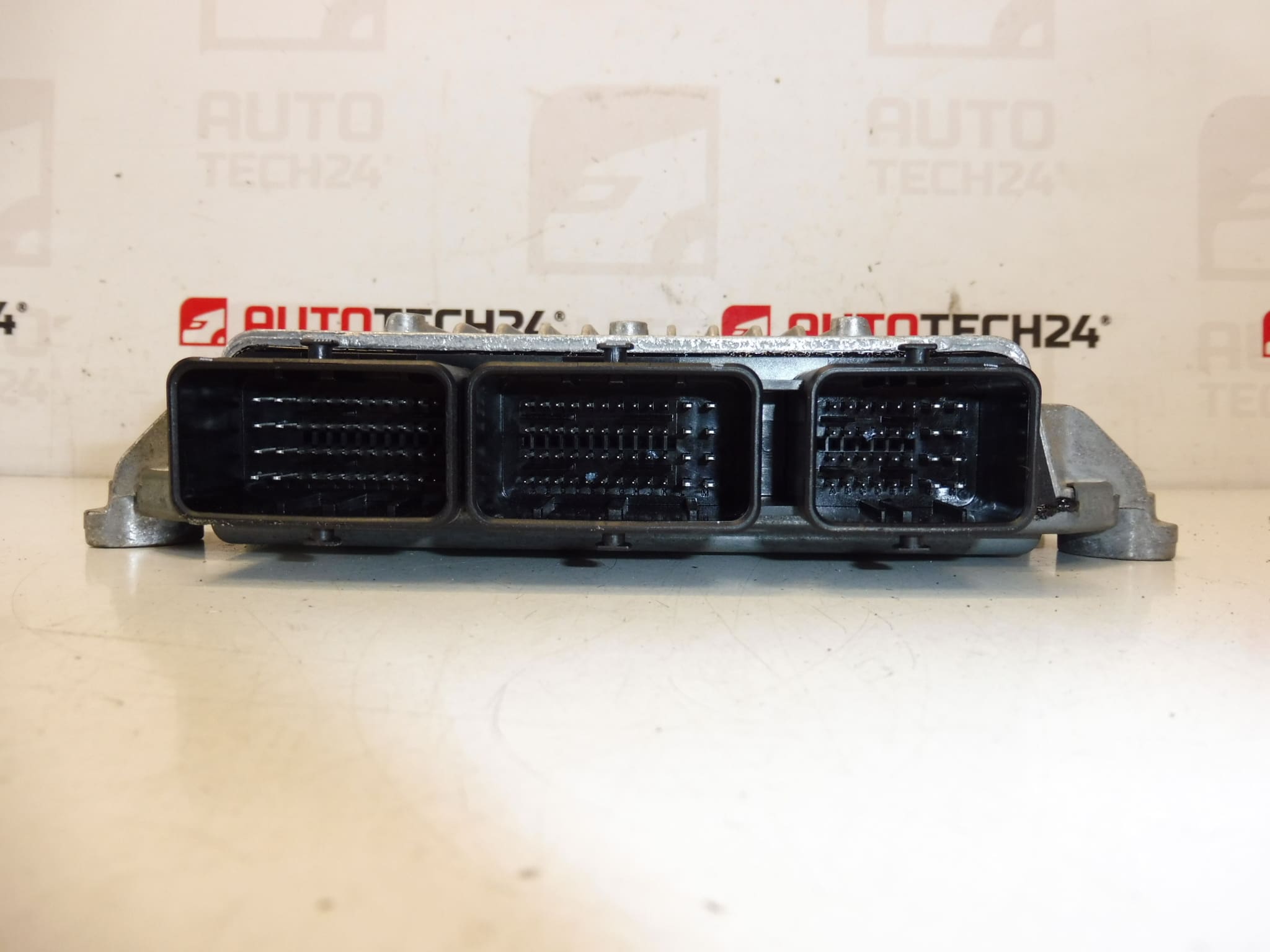

Unité de commande SIEMENS pour Citroën C5 2.0 HDi RHR
Description
ECU Siemens SID 803A conçu pour les motorisations 2.0 HDi (code moteur RHR) du groupe Stellantis. Référence courante utilisée sur certaines Citroën et Peugeot : 9655534080, 9661618180, 5WS40264D-T. Cette unité gère les fonctions d’injection, la communication CAN avec les autres calculateurs et le traitement des signaux provenants des capteurs moteur pour assurer un fonctionnement optimal et une bonne gestion des émissions.
Avantages pour l’atelier et le bricoleur
Remplacement direct possible lorsque les références correspondent. Le produit est adapté aux professionnels et aux particuliers expérimentés qui effectuent des interventions électriques/électroniques sur véhicules PSA. La présence des codes d’origine dans la description facilite la recherche et la correspondance par référence.
Informations techniques
- Fabricant: Siemens
- Modèle: Citroën C5 2.0 HDi (RHR)
- Codes produit: 9655534080, 9661618180, 5WS40264D-T
- Autres numéros: 1940YR, 1942YS, 1942X4, 1940X6, NFP
Compatibilité et applications
Principalement destiné aux véhicules Citroën C5 équipés du moteur 2.0 HDi (code RHR) portant les références indiquées. Vérifiez la correspondance des numéros de pièce pour confirmer l’adaptation au véhicule avant montage.
Montage et codage – Important
- L’unité est d’occasion et est « appairée » au véhicule d’origine (VIN/PIN/Clés).
- Options de mise en service:
- Clonage des données de l’ancienne unité (EEPROM/Flash) – après clonage, l’unité est plug and play.
- Virginisation puis initialisation/télécodage via DiagBox (ou en ligne) + adaptation des clés.
- Recommandé d’être effectué par un professionnel équipé du matériel de service PSA (DiagBox/Lexia/PP2000).
- Avant toute dépose/pose, toujours déconnecter la batterie et respecter la procédure du constructeur afin d’éviter d’endommager l’unité.
Procédure générale de remplacement
1. Couper le contact et déconnecter la batterie. 2. Localiser l’ECU (généralement dans le compartiment moteur ou sous la planche de bord selon l’année/modèle). 3. Débrancher les connecteurs en prenant soin de ne pas endommager les broches. 4. Dévisser les fixations et retirer l’ancienne unité. 5. Installer la nouvelle unité en respectant l’ordre inverse et serrer aux couples recommandés par le constructeur. 6. Procéder au clonage ou au télécodage selon l’option choisie (voir section ci-dessus).
Symptômes d’un calculateur défaillant
Le véhicule peut présenter plusieurs signes avant-coureurs: démarrage impossible, coupures moteur, ralenti instable, défauts intermittents, témoins moteur allumés, pertes de communication avec l’ECU via l’outil de diagnostic. Des codes défauts liés à l’alimentation, aux capteurs ou à la communication peuvent apparaître.
Pourquoi la pièce tombe le plus souvent en panne
Les causes fréquentes sont l’intrusion d’humidité/corrosion, les surtensions électriques (alternateur défectueux, démarrages forcés), les connexions oxydées, et la fatigue des composants électroniques due aux cycles thermiques. Des défauts de câblage ou des capteurs en court-circuit peuvent aussi endommager l’unité.
Conseils d’installation
- Déconnecter la batterie avant toute intervention et attendre quelques minutes pour éviter les courants résiduels.
- Manipuler l’ECU par ses bords, éviter tout contact avec les broches et les circuits imprimés.
- Protéger l’unité de l’humidité et vérifier l’étanchéité du compartiment après montage.
- Effectuer le clonage ou le codage avec l’équipement adapté pour assurer la pleine fonctionnalité (DiagBox/Lexia/PP2000 pour les opérations PSA).
- Si vous n’êtes pas équipé pour le télé-codage ou le clonage, confiez l’opération à un atelier disposant de l’outillage PSA.
Remarque finale
La correspondance des numéros de pièce est essentielle pour un remplacement réussi. Ce module ECU correspond aux références listées ci-dessus et convient pour les applications indiquées. Pour une mise en service fiable, respectez les recommandations de codage et de manipulation fournies.
