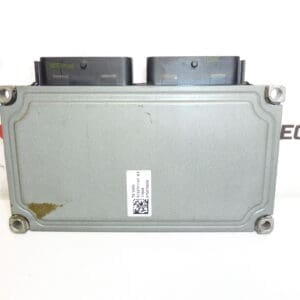

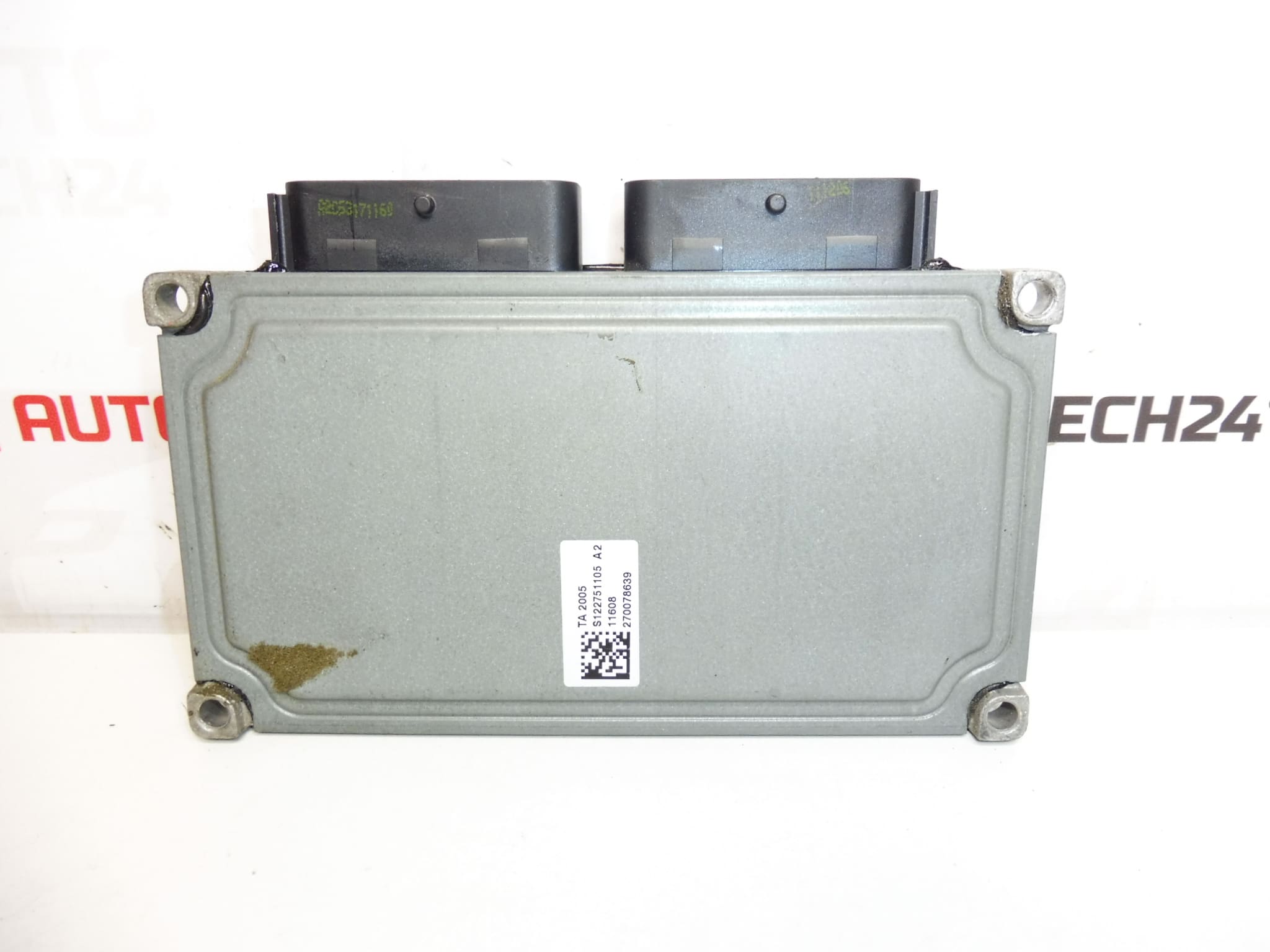

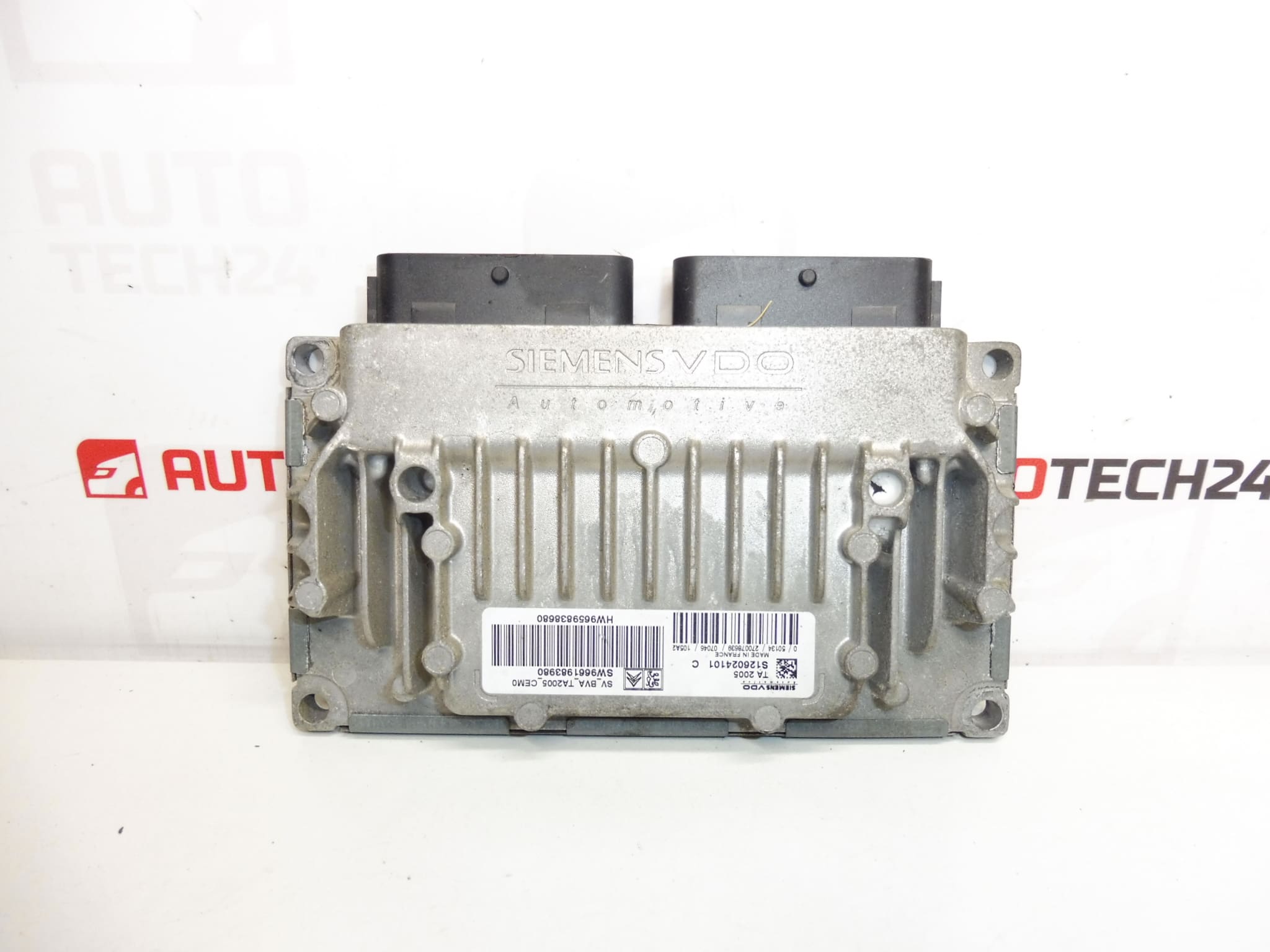

Unité de commande de boîte de vitesses automatique – SIEMENS SV_BVA_TA2005_CEM0
Adaptée pour les véhicules Citroën C4 et Peugeot 307
Boîtier de commande électronique pour boîte automatique conçu par Siemens, référence TA2005. Cet ECU gère les commandes hydrauliques et électromécaniques de la boîte (solénoïdes, verrouillage du convertisseur, stratégie de passage des rapports) afin d’assurer des passages de vitesses précis, la durabilité de la transmission et une réponse moteur-boîte optimisée. Références recherchées par les professionnels et les bricoleurs : 9659838680, S126024101, 253034, 9661983980.
Informations techniques
- Fabricant: Siemens
- Modèle: SV_BVA_TA2005_CEM0
- Codes produit: 9659838680, S126024101
- Autres numéros: 253034, 9661983980
Compatibilité
Convient aux véhicules Citroën C4 et Peugeot 307 équipés d’une boîte automatique gérée par l’unité Siemens TA2005. Vérifiez la référence de l’unité sur le calculateur existant pour confirmer la compatibilité (codes indiqués ci‑dessus).
Fonction
Cette unité commande les actionneurs de la boîte automatique, pilote les solénoïdes de changement de vitesse, gère le verrouillage/déverrouillage du convertisseur de couple et applique les logiques de protection (limitation de couple, modes dégradés). Elle reçoit des signaux de l’ECU moteur, des capteurs de vitesse et de position et ajuste les passages pour optimiser confort et consommation.
Remplacement et procédure de montage
Étapes générales pour le remplacement (procédure indicative destinée aux mécaniciens ou aux bricoleurs expérimentés) :
1) Couper l’alimentation : Toujours déconnecter la batterie avant toute intervention.
2) Accéder à l’unité : Repérer et retirer les éléments de protection et supports pour accéder au boîtier électronique.
3) Déconnecter soigneusement les connecteurs : Vérifier l’absence de broches pliées ou de corrosion.
4) Déposer l’unité : Dévisser les fixations et retirer l’ECU usagé.
5) Monter la nouvelle unité : Positionner, visser et rebrancher les connecteurs en s’assurant d’un bon verrouillage.
6) Mise en service : Après montage, contrôler l’absence de défauts, effacer les codes puis effectuer une adaptation/initiation de la boîte si nécessaire via outil de diagnostic.
Recommandations de montage
- Déconnecter la batterie avant toute opération pour éviter tout risque de surtension ou de dommage électronique.
- Inspecter et nettoyer les connecteurs et le faisceau ; remplacer les clips/endommagements visibles.
- Respecter le couple de serrage des fixations et les procédures constructeur pour le démontage/remontage.
- Effectuer un contrôle des défauts (lecture des codes) et, si nécessaire, procéder à l’adaptation/calibrage de la boîte avec un outil de diagnostic compatible PSA (DiagBox/Lexia/PP2000) ou l’équivalent professionnel.
Raison la plus fréquente de panne
Les défauts surviennent généralement à cause de l’infiltration d’humidité et de corrosion des connecteurs, de vibrations et cycles thermiques provoquant des microfissures sur les connexions ou les soudures, ou encore de surtensions électriques (alternateur/alim). Des symptômes courants : passages de vitesses erratiques, passage en mode dégradé, codes d’erreur liés aux solénoïdes ou capteurs de vitesse.
Conseils d’utilisation et validation
Après remplacement, vérifier le fonctionnement en condition réelle et contrôler l’absence de fuites et d’erreurs. Si des adaptations ou reprogrammations sont nécessaires, il est recommandé de les confier à un atelier équipé d’outils de diagnostic PSA afin d’assurer une intégration correcte avec le calculateur moteur et les clés lorsqu’applicable.
