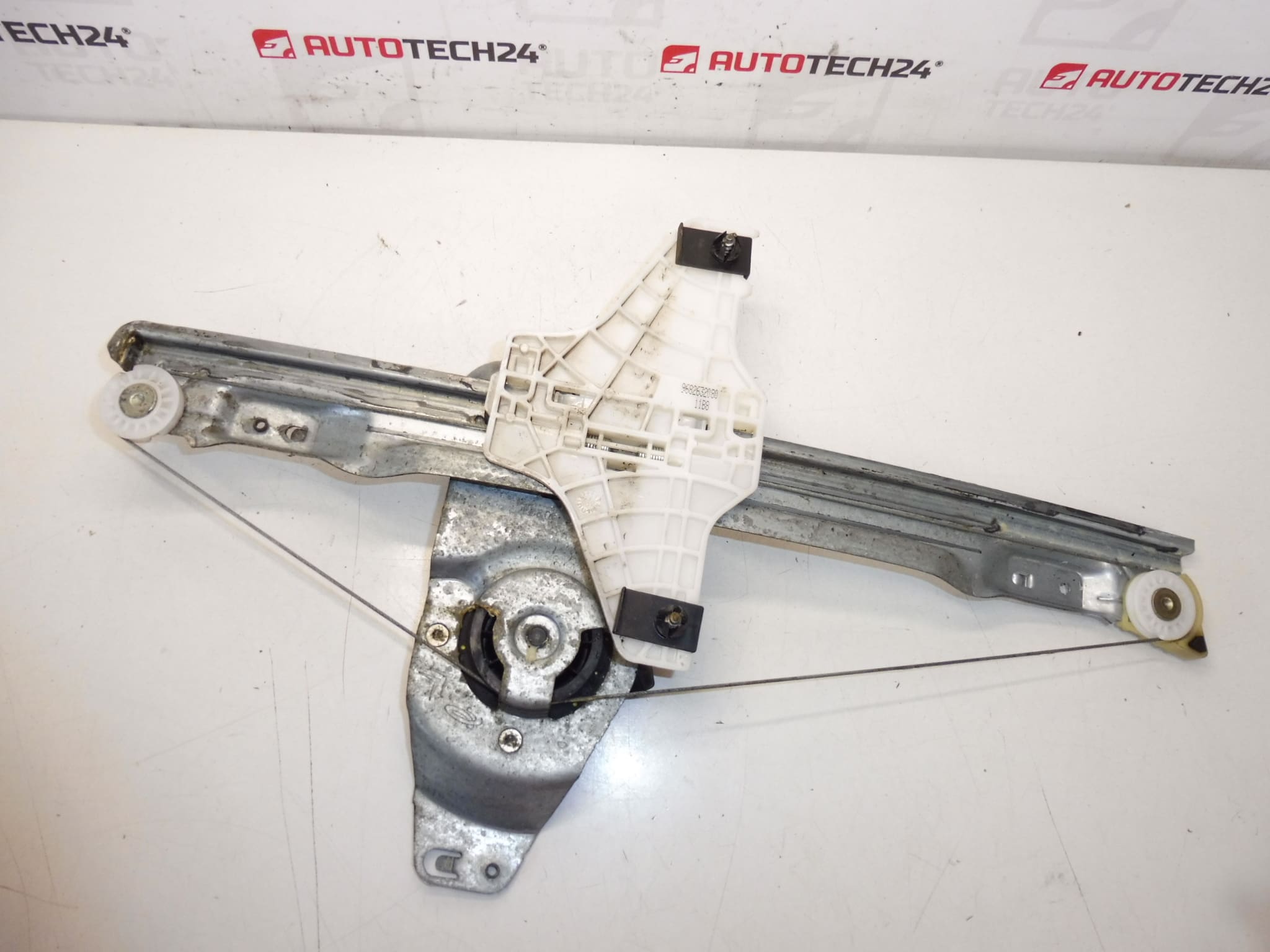

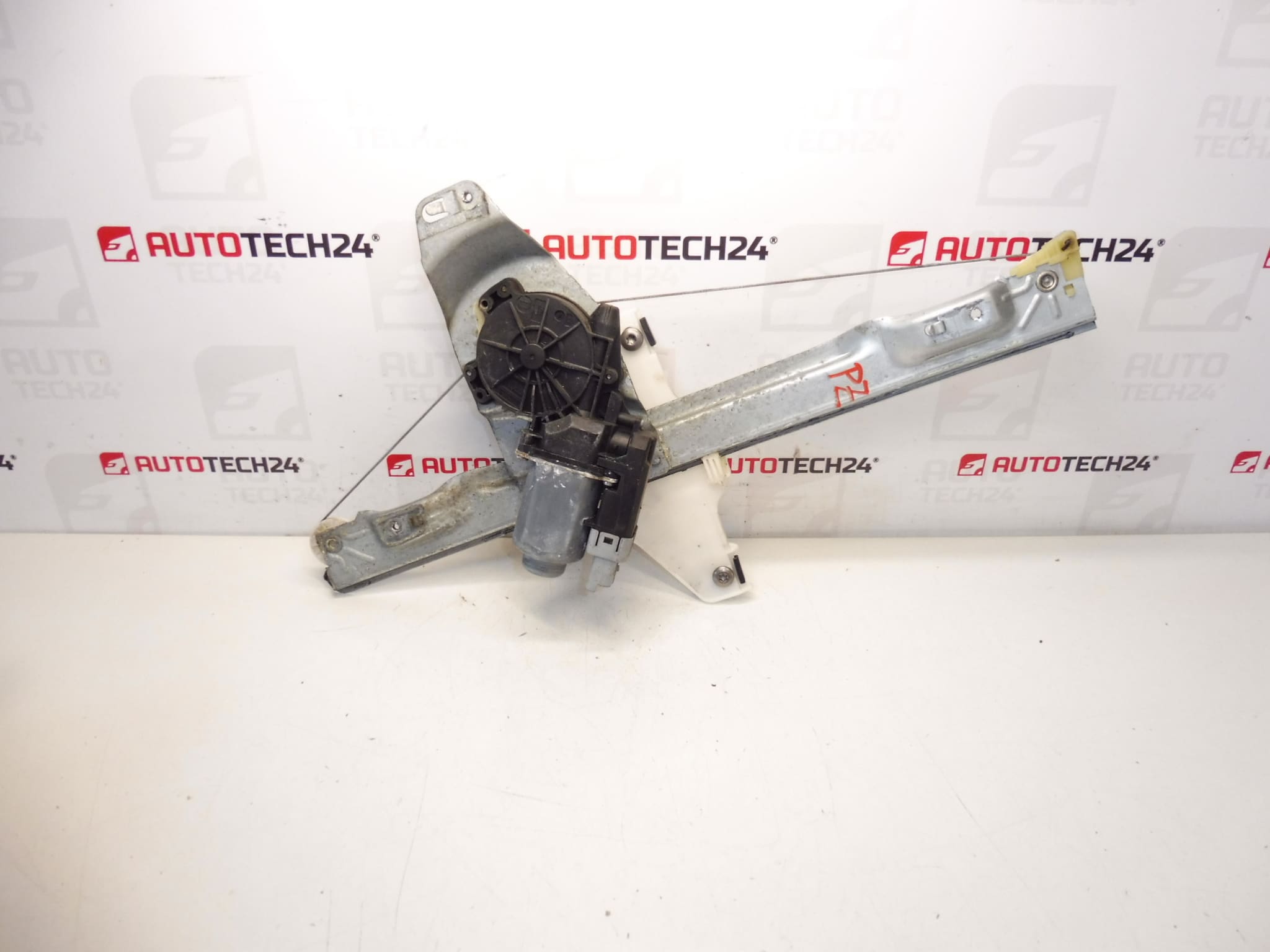

Mécanisme de lève-vitre électrique de la fenêtre arrière droite pour les véhicules Citroën C4 Picasso et Grand Picasso. Côté passager.
Pièce destinée aux ateliers et aux bricoleurs recherchant une solution de remplacement fiable pour la lève-vitre arrière droite. Références fréquemment utilisées par les professionnels : 9224E4 / 9682632080. Conception pour remplacer le mécanisme complet (moteur + treuil / glissières) et retrouver un mouvement régulier de la vitre, sans à-coups ni blocages. Installation adaptée aux opérations courant d’entretien et de réparation de carrosserie et d’électricité auto.
Informations techniques
- Fabricant : Stellantis / Citroën
- Modèle : Citroën C4 Picasso, Grand Picasso (vitre arrière droite, côté passager)
- Codes produit : 9224E4, 9682632080
- Autres numéros : 92240000 (étiquetage interne / référence catalogue)
Fonction et symptômes
Le mécanisme assure la montée et la descente électrique de la vitre arrière droite. Il intègre le moteur électrique et le système de guidage (câble/treuil ou crémaillère selon la version). Signes courants d’un mécanisme défaillant : mouvement ralenti, bruits de grincement ou de cliquetis, blocage intermittent, vitre qui descend d’un coup ou ne tient plus en position, fonctionnement uniquement dans un sens.
Pourquoi la pièce lâche le plus souvent
- Usure mécanique des composants internes (câbles, galets, pignons plastiques) due aux frottements répétés.
- Grippage ou défaillance du moteur électrique causé par l’infiltration d’humidité ou la corrosion des connexions.
- Désalignement des guides entraînant une surcharge du mécanisme.
- Accidents ou chocs sur la portière provoquant la casse des éléments de fixation ou des glissières.
Montage et recommandations
Avant toute intervention, débranchez la batterie pour éviter tout court-circuit ou déclenchement involontaire. Étapes générales de remplacement :
- Retirer la garniture intérieure de porte en respectant les clips et caches (outils plastique recommandés pour éviter d’endommager la carrosserie).
- Supporter la vitre (sangle ou cales) et la maintenir en position pendant le démontage du mécanisme.
- Débrancher le connecteur électrique du moteur et déposer les vis/écrous de fixation du mécanisme.
- Retirer le mécanisme défectueux, positionner le nouveau mécanisme et remonter en sens inverse. Vérifier l’alignement de la vitre avant de serrer définitivement.
- Tester le fonctionnement complet (montée/descente) avant de remettre la garniture en place.
Conseils pratiques : lubrifier légèrement les glissières avec un produit adapté, contrôler l’état des guides en plastique et remplacer les fixations abîmées. Utiliser des outils adaptés et éviter de forcer la vitre pour préserv er le moteur.
Entretien recommandé
Contrôler périodiquement l’étanchéité de la portière et les joints afin d’éviter l’infiltration d’eau. En cas de bruits anormaux, intervenir rapidement pour éviter l’aggravation et la destruction de pièces plastiques internes.
