Commande de chauffage et de climatisation pour véhicules Citroën Xsara Picasso

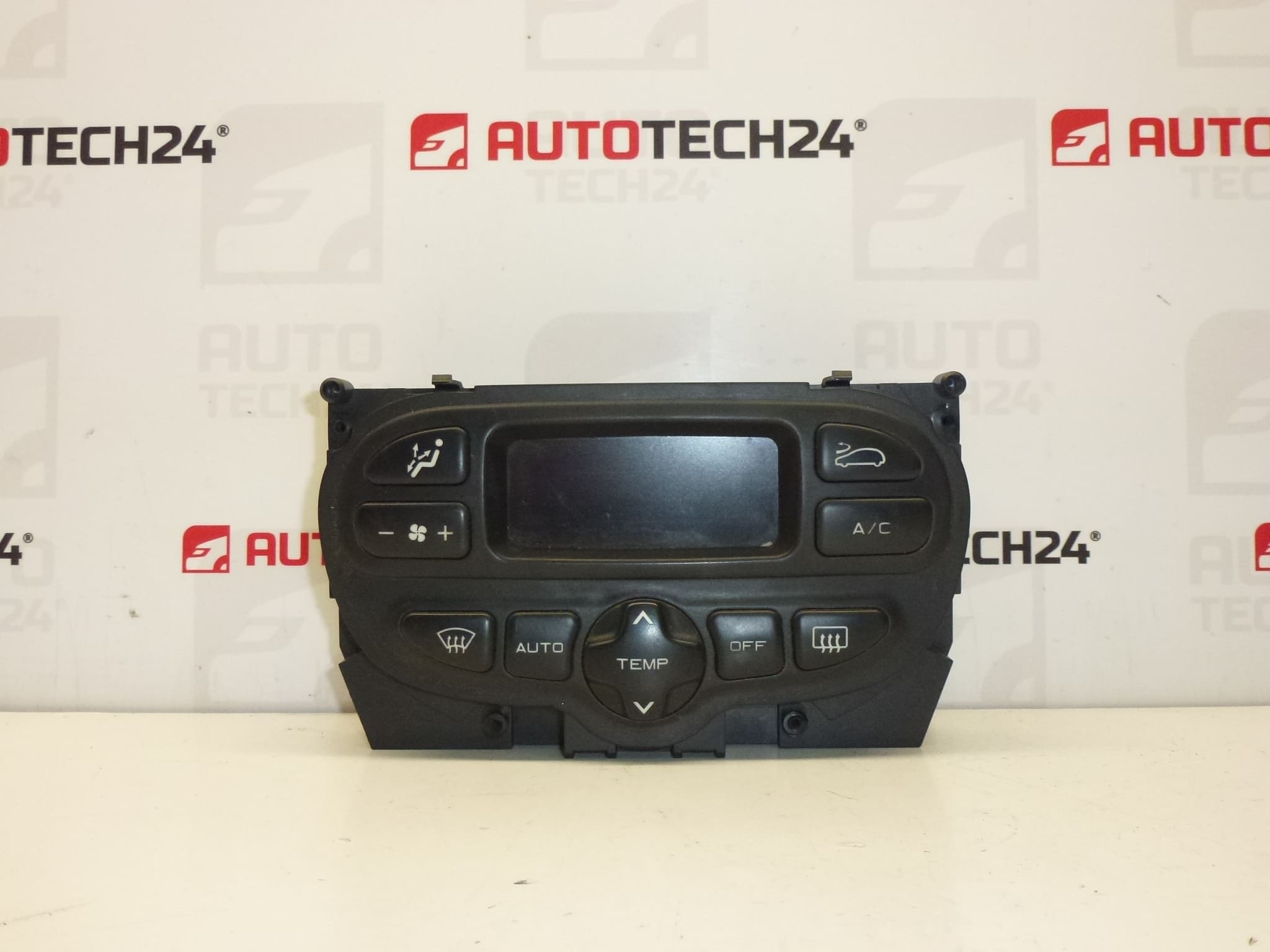

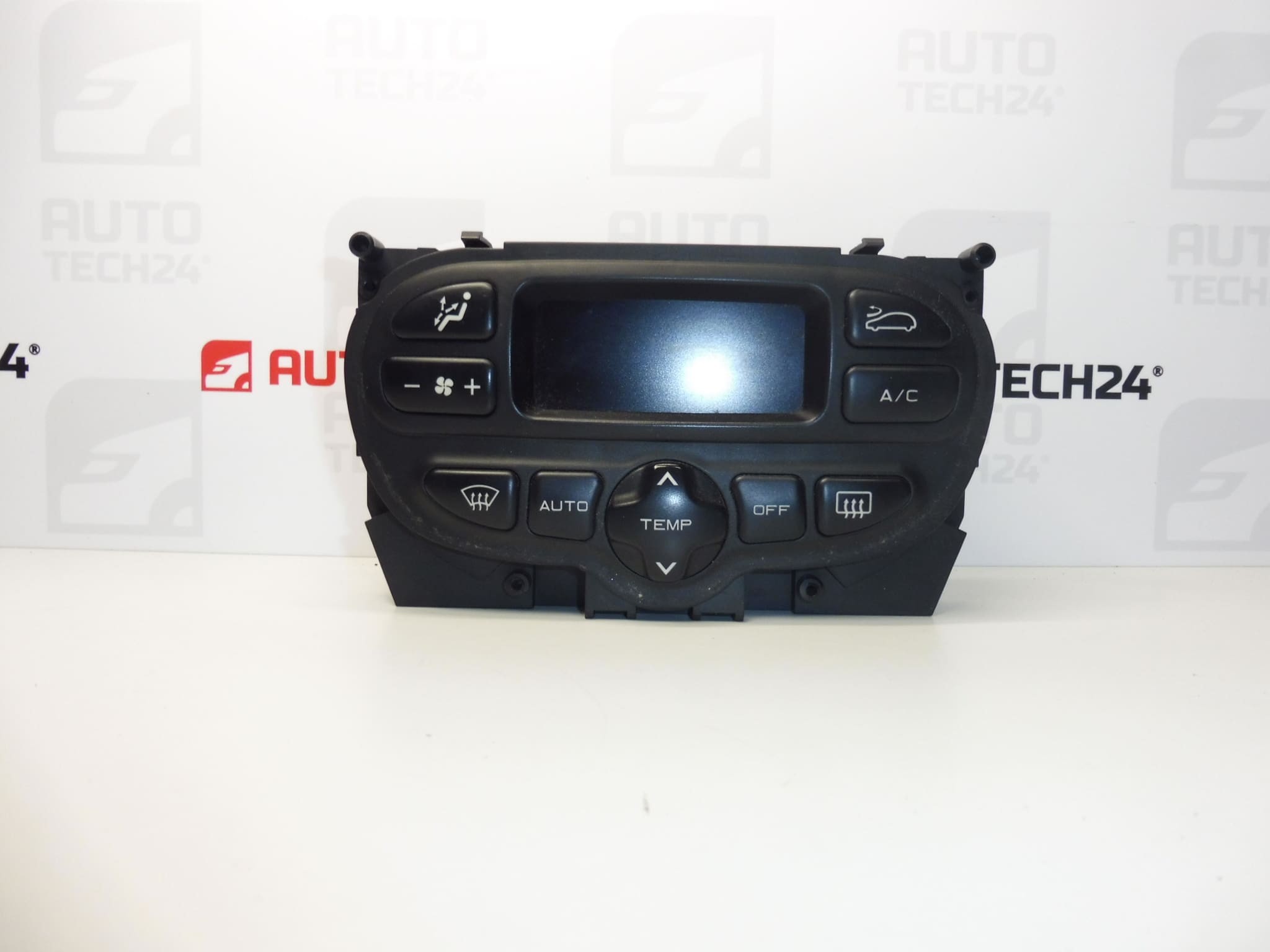

Unité de commande de climatisation conçue pour les Citroën Xsara Picasso, idéale pour les mécaniciens et les bricoleurs recherchant une solution de remplacement rapide et fiable. Référencée sous les codes 96314105XT / 6451LV / 6451LT, cette commande pilote les fonctions principales du système HVAC (chauffage, ventilation, climatisation) et restaure le confort de l’habitacle en cas de défaillance des commandes d’origine. Conception simple d’utilisation, montage direct sur le tableau de bord et accès aisé aux connecteurs électriques pour un remplacement efficace.
Informations techniques
- Fabricant : Stellantis (Citroën/Peugeot)
- Modèle : Citroën Xsara Picasso
- Codes produit : 96314105XT, 6451LV, 6451LT
- Autres numéros : NFP
Fonction et description
La commande de climatisation permet de régler la température, la vitesse du ventilateur, la répartition de l’air (bouches de ventilation) et d’activer/désactiver la climatisation et la recirculation. Selon la version, elle utilise des potentiomètres, des contacts à curseur ou des commandes électroniques pour transmettre les ordres à la commande de chauffage/ventilation et au compresseur de climatisation. Un panneau fonctionnel et ergonomique facilite l’accès aux réglages pendant la conduite.
Remplacement
- Couper l’alimentation électrique du véhicule (débrancher la batterie) avant toute intervention.
- Retirer les caches et entourages du tableau de bord pour accéder à la façade de la commande.
- Démonter les vis de fixation et déconnecter soigneusement les connecteurs électriques.
- Remplacer par la nouvelle unité en rebranchant les connecteurs et en repositionnant la commande dans son logement.
- Remonter les garnitures, reconnecter la batterie et effectuer un contrôle fonctionnel : ventilation, changement de vitesse, activation climatisation et recirculation.
Recommandations de montage
- Utiliser des outils adaptés pour éviter d’endommager les clips et les caches du tableau de bord.
- Vérifier l’état des connecteurs et des broches : nettoyer ou réparer les contacts oxydés avant montage.
- Ne pas forcer les connexions ; s’assurer que les branchements sont bien enclenchés.
- Éviter tout contact direct avec les circuits imprimés ou composants électroniques de l’unité.
- Après montage, contrôler toutes les fonctions HVAC afin de détecter immédiatement d’éventuels défauts.
Raison la plus fréquente de défaillance
Les pannes proviennent généralement de l’usure mécanique des commandes (boutons, boutons rotatifs et curseurs), de l’oxydation ou de la corrosion des contacts électriques, de l’infiltration d’humidité ou de la défaillance de potentiomètres et commutateurs internes. Les vibrations et les variations de température au fil des années favorisent aussi la rupture de soudures ou des pistes conductrices, entraînant des pertes de fonction intermittentes ou définitives.
