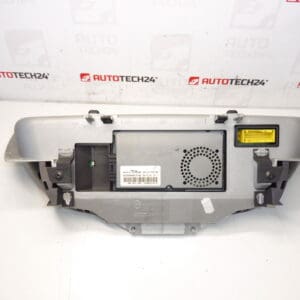

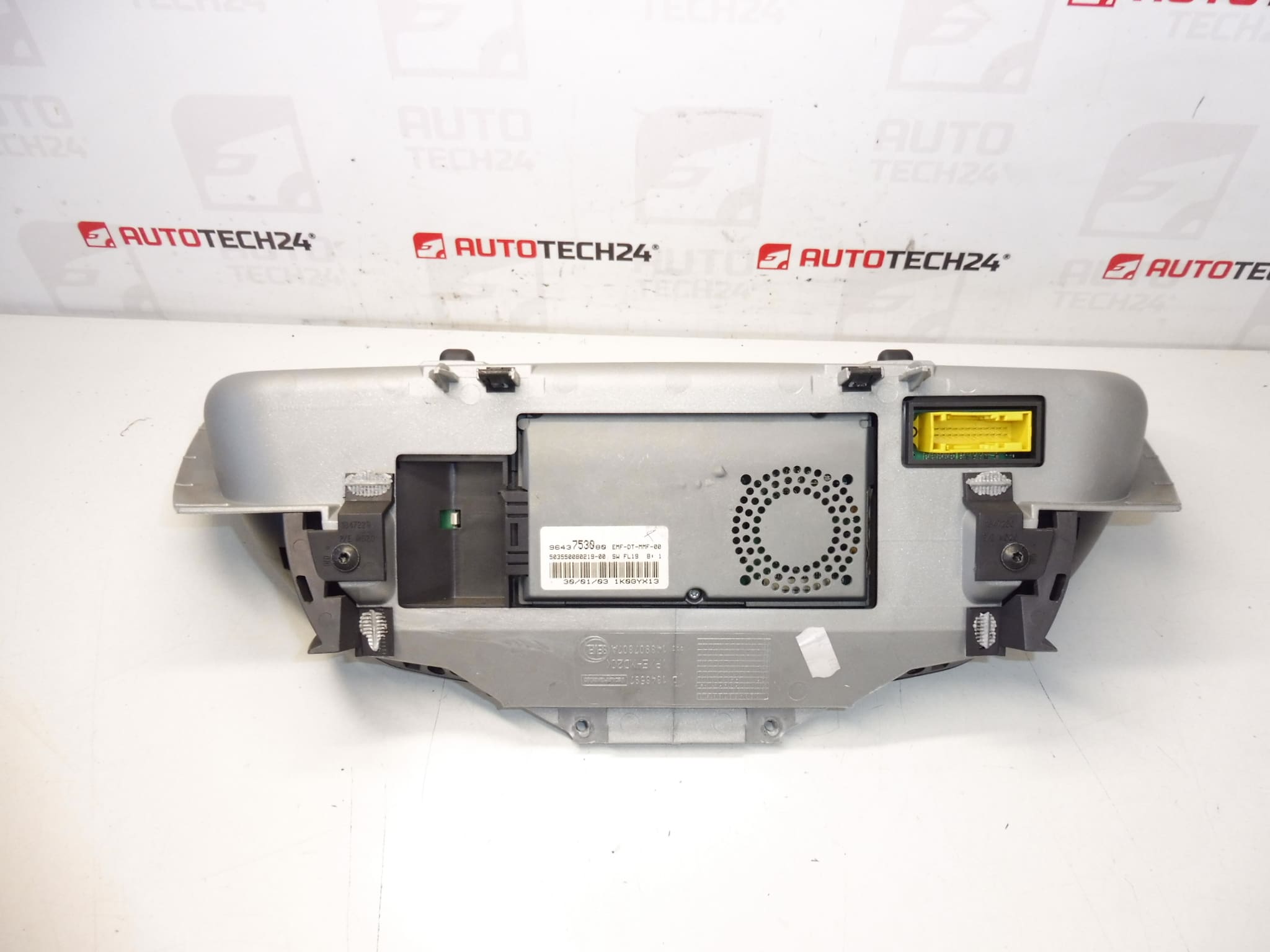

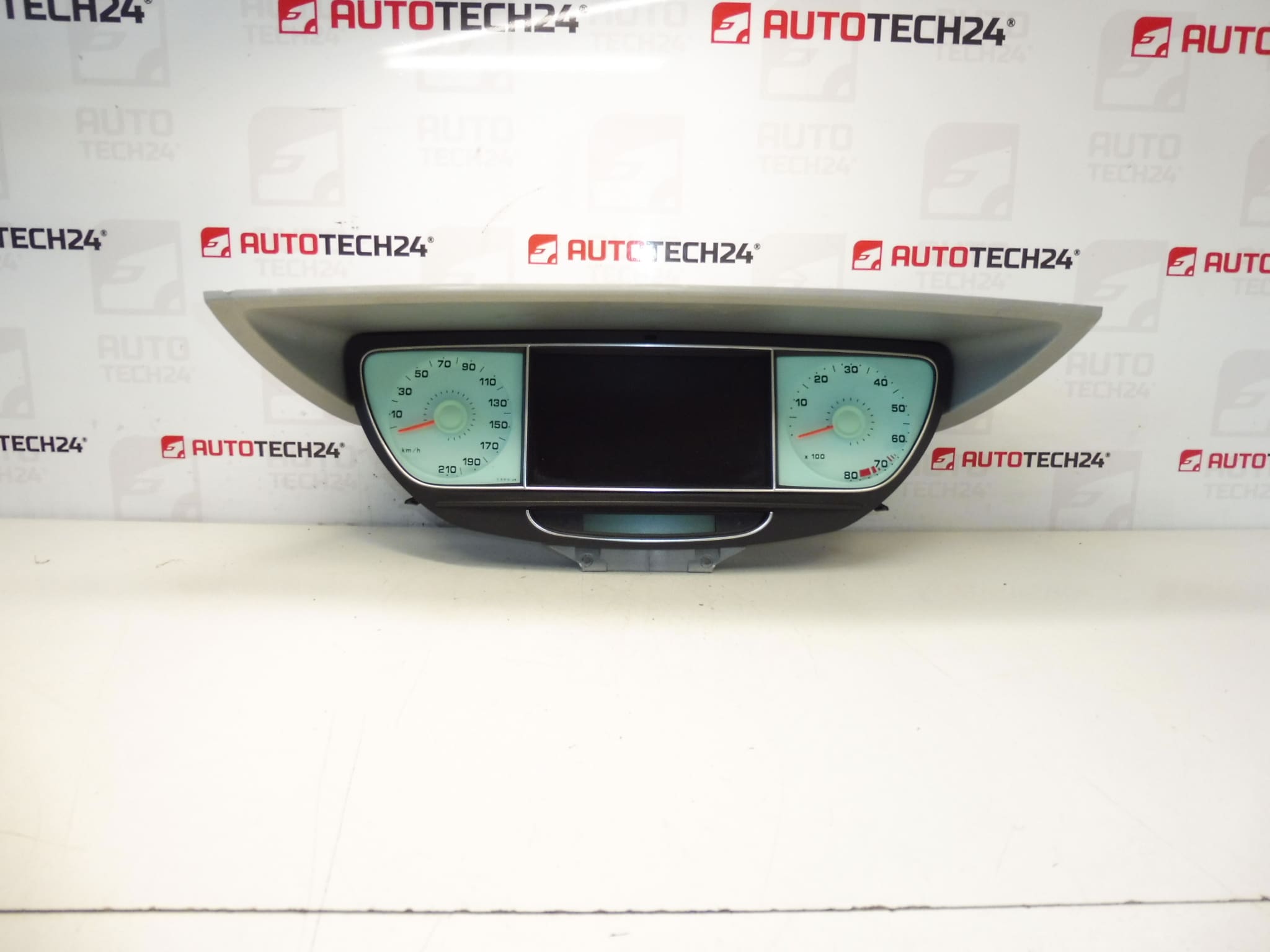

Indicateur du tachymètre, du compte-tours, du système de navigation (NAVI), de la température du moteur et de la jauge de carburant provenant d’une Citroën C8 2003 et pouvant être également utilisé sur une Peugeot 807.
Compteur d’instruments complet destiné aux véhicules Citroën C8 et Peugeot 807, intégrant l’affichage du kilométrage, du régime moteur, de la navigation et des informations moteur essentielles. Pièce recherchée fréquemment par son numéro 9643753080 ou 6105Z0, elle convient aux ateliers professionnels et aux bricoleurs exigeants qui recherchent une solution de remplacement fiable pour un tableau de bord défaillant.
Cet afficheur regroupe plusieurs fonctions critiques : affichage de la vitesse, indication du régime via compte-tours, intégration de l’affichage NAVI pour la navigation, jauge de carburant et capteur de température moteur. La lisibilité et la précision des aiguilles et du module d’affichage sont essentielles pour la sécurité et le diagnostic visuel du véhicule.
Informations techniques
- Fabricant: Stellantis (Citroën / Peugeot)
- Modèle: Citroën C8 (exemple: 2003), compatible également avec Peugeot 807
- Codes produit: 9643753080, 6105Z0
- Autres numéros: NFP
Compatibilité
Conçu d’origine pour Citroën C8 et souvent compatible avec Peugeot 807 équipés de la même référence de compteur. La recherche par numéro de pièce (9643753080 / 6105Z0) est la méthode la plus rapide pour vérifier la correspondance.
Remplacement et procédure de montage
Le remplacement du compteur nécessite des outils de base et une approche méthodique :
- Couper la batterie avant toute intervention pour éviter les courts-circuits et protéger l’électronique.
- Retirer les caches et la garniture autour de la colonne de direction pour accéder aux vis de fixation du tableau de bord.
- Dévisser les points de fixation du bloc compteur et le basculer légèrement pour accéder aux connecteurs arrière.
- Débrancher soigneusement les connecteurs électriques et retirer l’ancien compteur.
- Rebrancher le nouveau compteur, remettre en place et serrer les fixations, puis reconnecter la batterie.
- Contrôler au démarrage le fonctionnement des aiguilles, du rétroéclairage, de la NAVI et des témoins. Si certaines fonctions ne s’affichent pas correctement, vérifier les connecteurs et fusibles, puis effectuer une vérification via outil de diagnostic si nécessaire.
Recommandations de montage
- Travailler sur véhicule éteint et batterie déconnectée pour éviter les dommages électroniques.
- Manipuler le bloc compteur par les bords, éviter de toucher la face avant de l’afficheur et les pistes du circuit imprimé.
- Vérifier l’état des connecteurs et des broches (oxydation, broches tordues) avant remontage.
- Après montage, effectuer un contrôle complet des fonctions (compte-tours, vitesse, jauge carburant, température, NAVI).
- Dans la majorité des cas, le remplacement est plug-and-play. Toutefois, si certaines fonctions restent inopérantes, l’utilisation d’un outil de diagnostic PSA (DiagBox/Lexia) peut être nécessaire pour vérifier les paramètres et effectuer des réinitialisations.
Raisons fréquentes de panne
- Usure ou défaillance des moteurs pas à pas qui animent les aiguilles (compte-tours/vitesse).
- Problèmes d’éclairage ou de rétroéclairage (leds ou ampoules fatiguées).
- Oxydation ou mauvais contact des connecteurs dû à l’humidité ou à des infiltrations d’eau.
- Défaillance de composants électroniques sur le circuit imprimé (soudure fissurée, condensateurs vieillissants) suite aux vibrations et aux variations de température.
- Surtensions électriques ou défauts d’alimentation provoquant des dysfonctionnements intermittents.
Ce compteur est une pièce de remplacement recherchée par son numéro de référence ; il offre une solution complète pour restaurer l’affichage et les fonctions de bord de Citroën C8 et Peugeot 807. Convient aux professionnels et aux passionnés effectuant eux-mêmes l’entretien.
