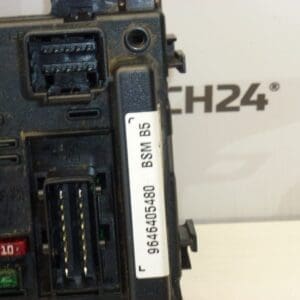

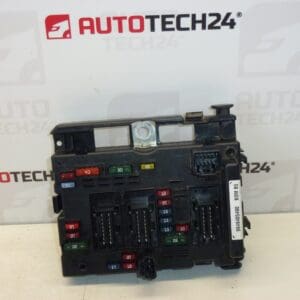

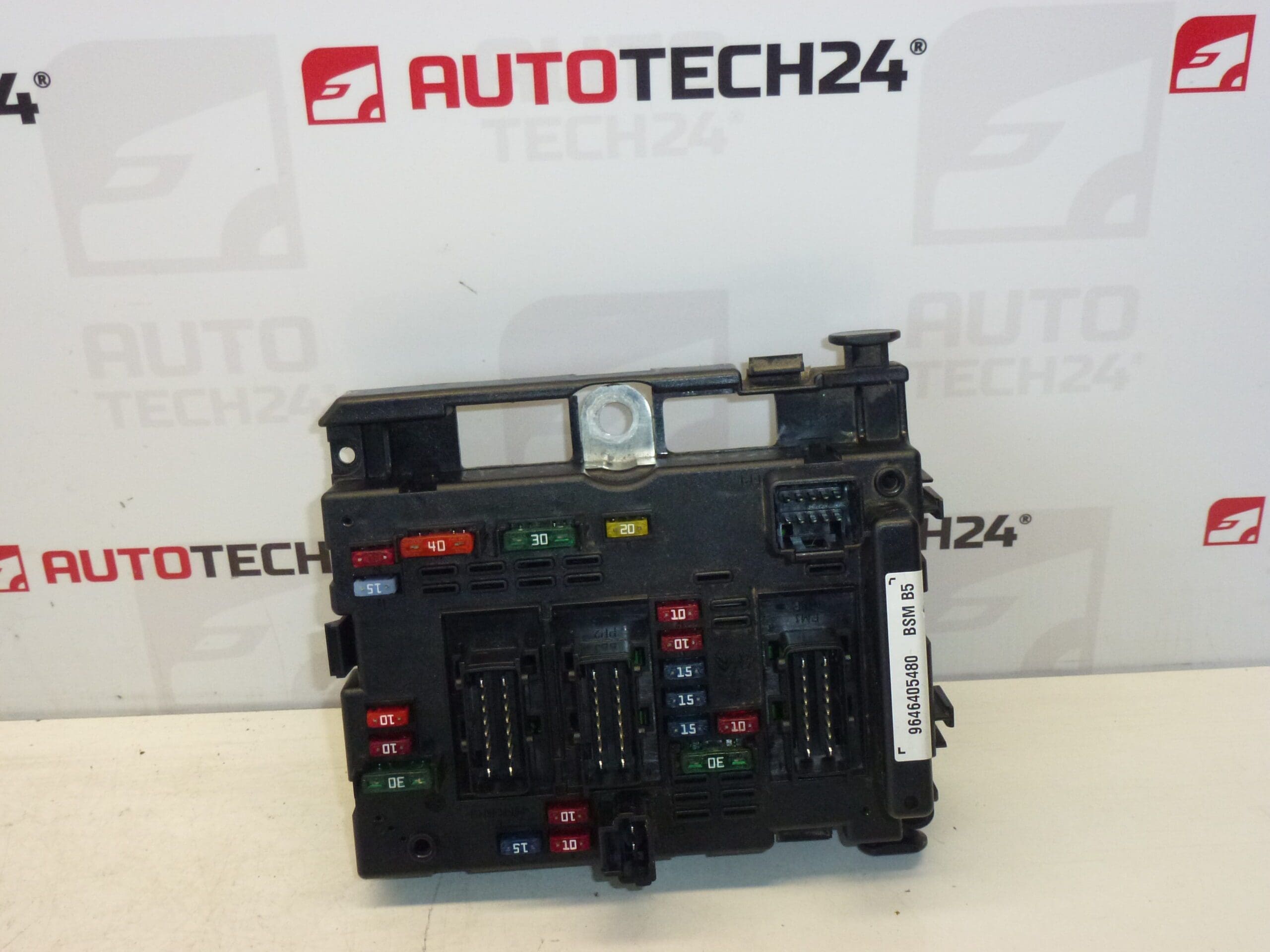

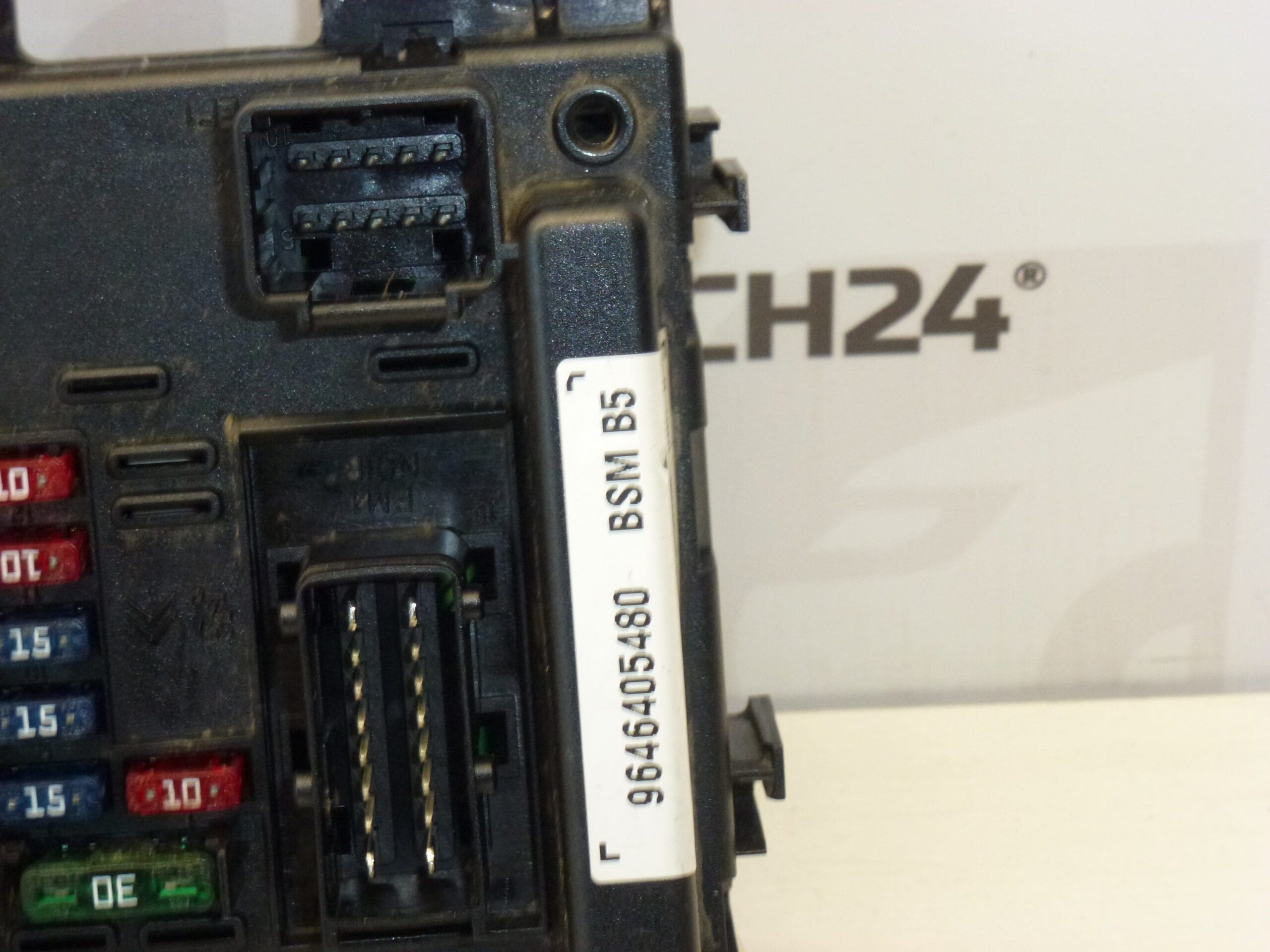

Unité de commande BSM B5 DELPHI pour véhicules Citroën et Peugeot. Il est possible que certains supports soient endommagés – cela n’affecte pas la fonctionnalité. Il s’agit d’une pièce d’occasion garantie fonctionnelle.
Description
Un boîtier BSM (Boîtier de Servitude Moteur) DELPHI B5 destiné aux gammes Citroën et Peugeot. Ce module regroupe la distribution électrique, les relais et les circuits de protection (fusibles) et pilote de nombreuses fonctions de confort et de sécurité du véhicule. Conçu pour les ateliers et les bricoleurs avertis, ce BSM est idéal pour remplacer une unité défaillante sans engager de réparation électrique lourde.
Fonction et Symptômes
Le BSM assure l’alimentation et la répartition électrique vers divers composants (éclairage, essuie-glaces, gestion des relais, alimentation des calculateurs secondaires, prises accessoire, etc.). Une défaillance se manifeste souvent par :
- Fonctions électriques intermittentes ou absentes (phares, clignotants, essuie-glaces).
- Problèmes de démarrage ou coupure d’alimentation de certains calculateurs.
- Avertisseurs lumineux et codes défauts liés aux alimentations.
- Relais collés ou fusibles grillés répétés.
Pourquoi le module tombe le plus souvent en panne
Les causes courantes de panne sont l’humidité et la corrosion des connexions, les surtensions ou court-circuits sur les circuits alimentés, l’usure des relais internes et les contraintes mécaniques sur les fixations. Les supports plastiques peuvent être endommagés sans affecter le fonctionnement électrique, comme indiqué ci‑dessus.
Recommandations de montage
Avant toute intervention, toujours déconnecter la batterie pour éviter tout risque de court-circuit et préserver l’électronique. Procéder selon les étapes suivantes :
- Localiser et dégager l’accès au BSM en retirant les garnitures nécessaires.
- Repérer et photographier les connecteurs pour assurer une remise en place correcte.
- Déclipser les connecteurs électriques en s’assurant de ne pas endommager les broches ni les ergots.
- Retirer les fixations du boîtier (clips/vis) et remplacer l’unité par la nouvelle pièce.
- Reconnecter, remettre en place les protections et reconnecter la batterie.
- Vérifier l’intégrité des fusibles et tester l’ensemble des fonctions électriques concernées.
Dans certains cas, il peut être nécessaire d’effectuer des adaptations après remplacement (vérification des connexions, contrôle des fusibles, réinitialisation des codes défauts) avec un outil de diagnostic adapté pour s’assurer du bon fonctionnement global.
Informations techniques
- Fabricant: Delphi
- Modèle: BSM B5
- Codes produit: 9646405480
- Autres numéros: 6500Y1
- Applications connues: Citroën C8; Peugeot 206; Peugeot 307; Peugeot 807
Conseils pratiques
- Tester les connecteurs et câblages pour déceler corrosion ou faux‑contacts avant d’installer le BSM de remplacement.
- Remplacer les fusibles endommagés et les cosses oxydées pour prévenir une nouvelle panne.
- Après montage, effectuer un contrôle complet des fonctions électriques (éclairage, clignotants, essuie‑glaces, verrouillage centralisé, etc.).
