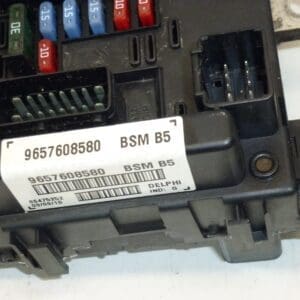

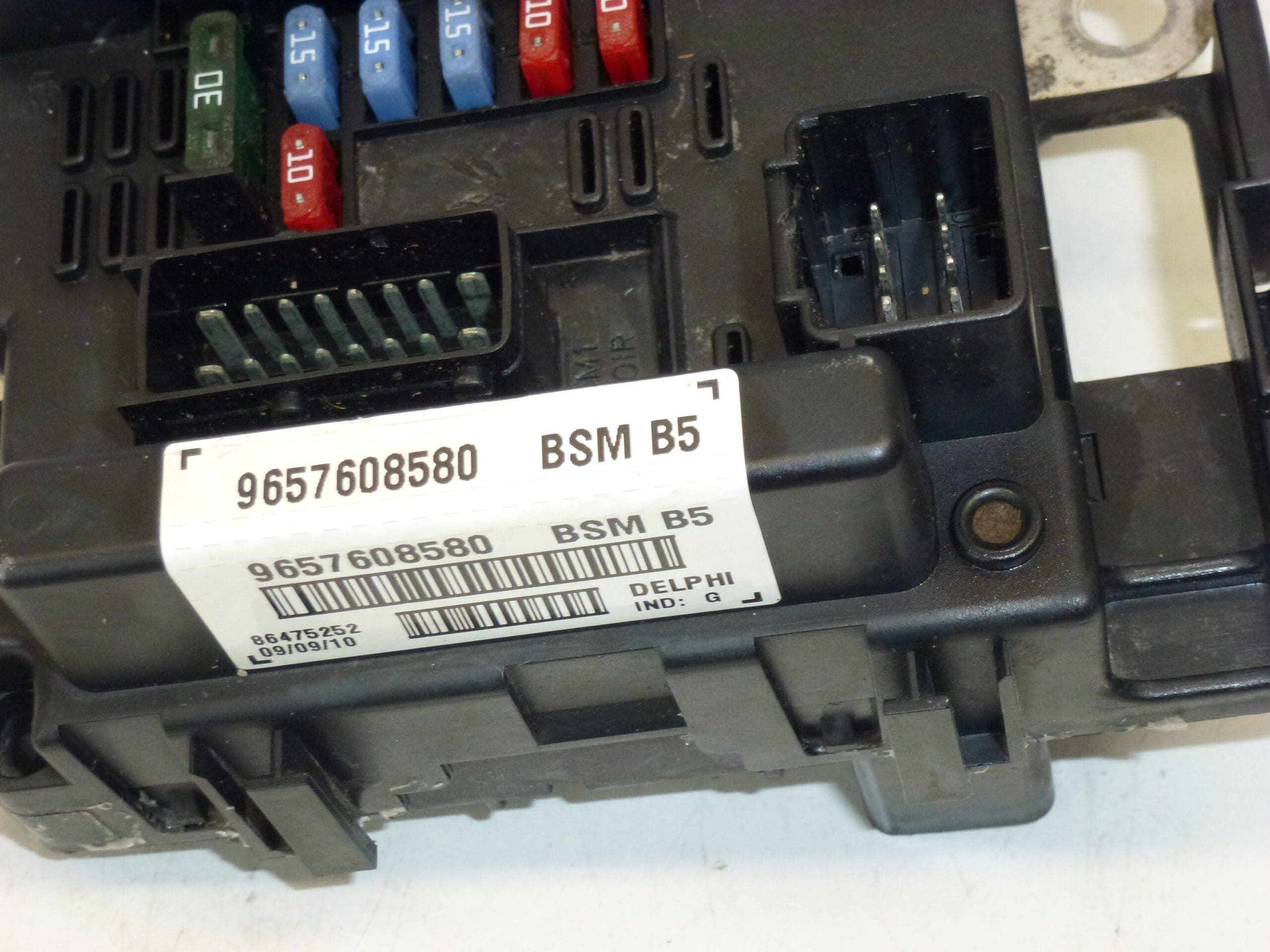

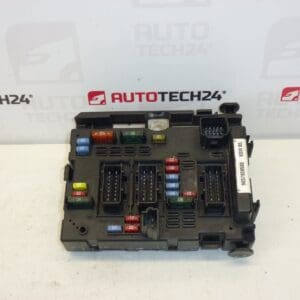

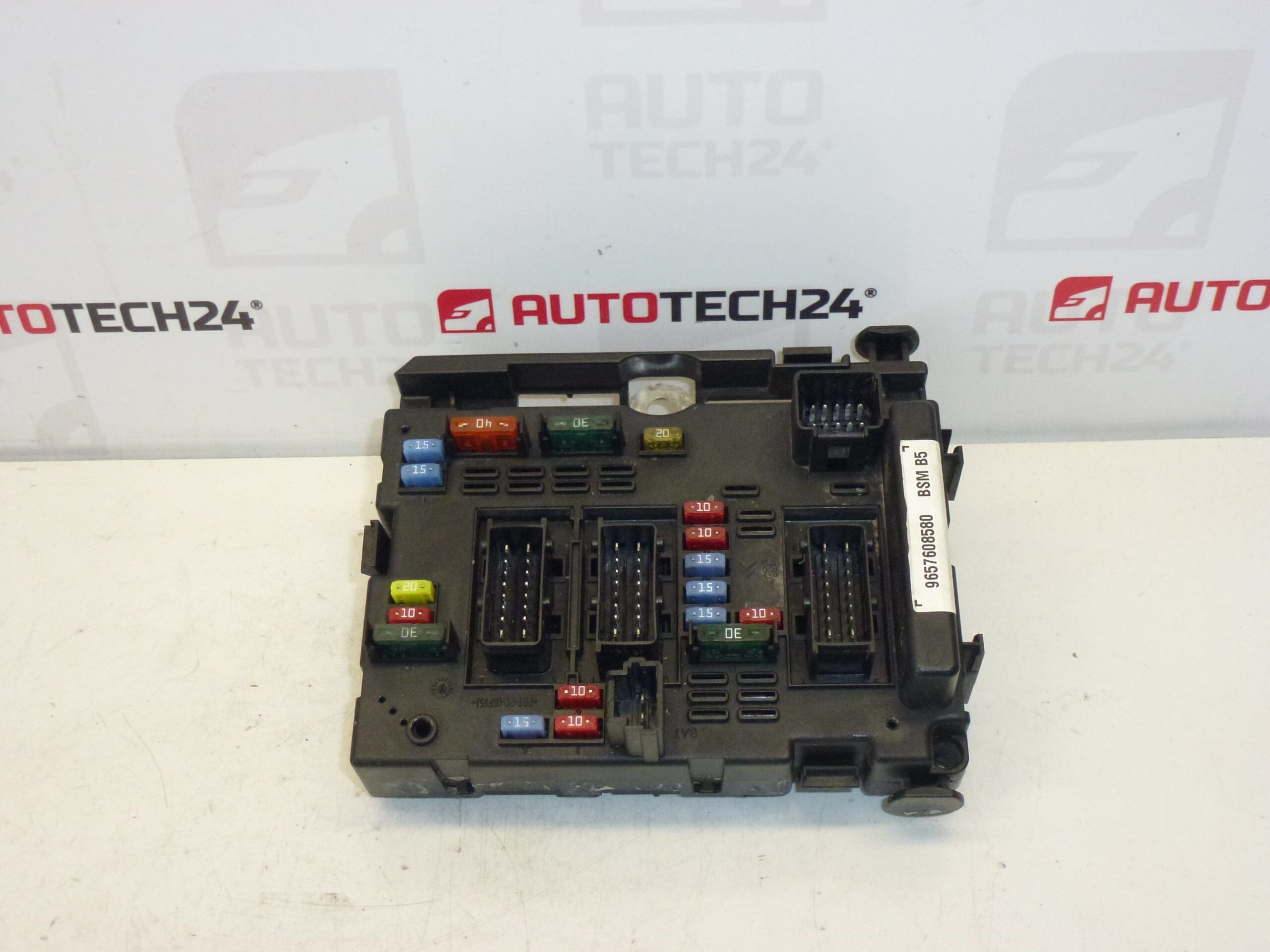

Unité de contrôle BSM B5 DELPHI pour véhicules Citroën et Peugeot. Il peut y avoir des dommages sur certains supports — cela n’affecte pas le fonctionnement. Il s’agit d’une pièce d’occasion avec garantie de fonctionnement.
Description
Unité BSM B5 DELPHI destinée aux parcelles électroniques des véhicules du groupe Stellantis. Le boîtier regroupe fonctions de distribution électrique, relais et commandes liées à l’alimentation moteur et aux périphériques. Référence courante pour les réparations sur Citroën C8, Peugeot 206, Peugeot 307 et Peugeot 807, ce module est souvent répertorié sous les codes 9657608580 et 6500Y1, ce qui facilite la recherche et l’achat en ligne.
Fonction et Utilité
Le BSM (Boîtier De Servitude Moteur) centralise fusibles, relais et certaines fonctions de commande du véhicule. Il protège les circuits, distribue l’alimentation et transmet des commandes entre le faisceau et les organes (gestion des essuie-glaces, feux, démarreur selon versions). Remplacer un BSM défectueux permet de restaurer des fonctions électriques coupées ou intermittentes.
Remplacement
Le remplacement s’effectue généralement sous le capot (ou à l’emplacement prévu dans l’habitacle selon modèle). Procédure générale : débrancher la batterie, enlever le capotage du boîtier, déconnecter les connecteurs, desserrer les fixations, remplacer l’unité puis rebrancher soigneusement. Vérifier l’absence de pinces tordues et l’état des connecteurs. Après montage, contrôler le bon fonctionnement des circuits principaux (éclairage, démarrage, essuie-glaces, etc.).
Fréquence Des Pannes Et Causes Courantes
Les BSM peuvent tomber en panne suite à intrusion d’humidité, corrosion sur connecteurs, surtensions électriques (ex. démarrage défectueux, alternateur), ou vibrations entraînant rupture des supports plastiques. Des symptômes fréquents : dysfonctionnements intermittents d’accessoires électriques, coupures d’alimentation localisées, ou absence totale de réaction sur certains circuits. Les supports endommagés signalés dans la description n’affectent pas le fonctionnement mais doivent être inspectés lors de la pose.
Recommandations De Montage
- Débrancher systématiquement la batterie avant toute intervention.
- Contrôler l’état des connecteurs et nettoyer la corrosion éventuelle avant remontage.
- Utiliser des fixations d’origine ou équivalentes et éviter tout serrage excessif qui pourrait fissurer le boîtier.
- Après installation, vérifier les fonctions électriques et effacer les éventuels défauts via l’outil de diagnostic.
- Si des opérations de codage ou adaptation sont nécessaires, faire appel à un acteur disposant d’équipement PSA adapté.
Informations Techniques
- Fabricant: Delphi
- Modèle: BSM B5
- Codes Produit: 9657608580, 6500Y1
- Autres Références: 6500Y1 | 9657608580
- Véhicules Compatibles (exemples): Citroën C8, Peugeot 206, Peugeot 307, Peugeot 807
Pourquoi La Pièce Se Détérioré Le Plus Souvent
Les causes principales sont l’humidité et la corrosion des broches, les surtensions électriques, et les dommages mécaniques dus aux vibrations ou à des fixations cassées. Un montage incorrect ou des connexions lâches accélèrent également l’usure. Contrôlez régulièrement l’état des connexions et les supports pour prolonger la durée de vie du boîtier.
