BSI Johnson Controls 2004 H05-01. Convient pour les modèles Citroën C4, C5 II et Peugeot 307, 407.
Présentation

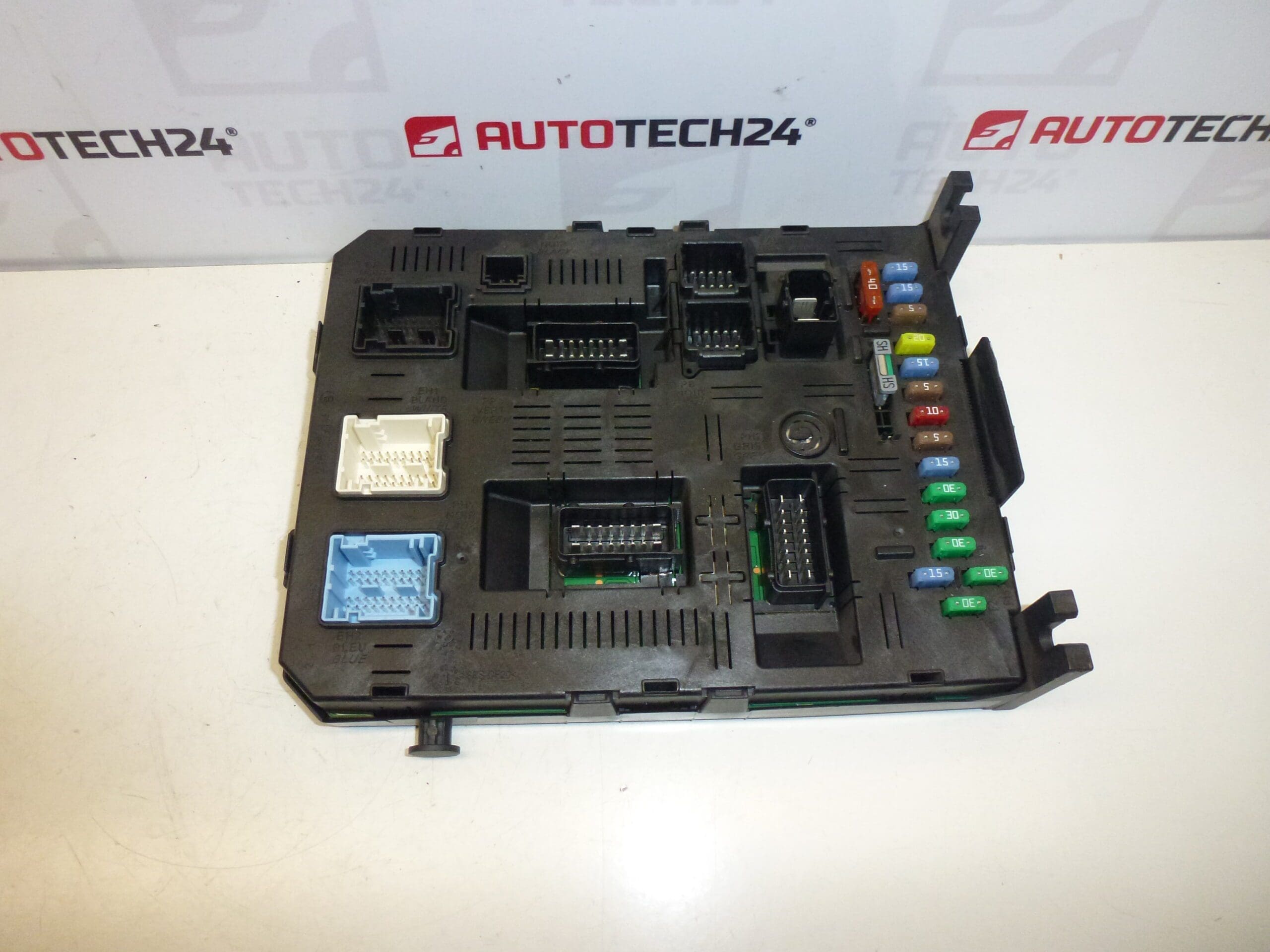

Unité BSI (Bloc de Servitude Intégré) Johnson Controls H05-01 destinée aux véhicules du groupe Stellantis. Cette unité gère les fonctions de confort et de communication entre les organes électroniques du véhicule : verrouillage central, commandes d’éclairage, essuie-glaces, lève-vitres, gestion des relais, télécommande, et interface avec l’antidémarrage. Référence souvent recherchée sous le numéro 9660105980 et autres codes associés.
Avantages Pour Le Mécanicien Et Le Bricoleur
Conçue pour une intégration complète sur les Citroën C4, C5 II et Peugeot 307/407, cette BSI facilite le diagnostic et la remise en service des fonctions de confort. La présence de références multiples (voir Informations Techniques) permet de repérer rapidement la pièce recherchée dans les catalogues et sur les moteurs de recherche (SEO). Destiné aussi bien aux ateliers professionnels qu’aux amateurs avertis, le boîtier permet de restaurer des fonctions critiques du véhicule sans remplacer des éléments individuels.
Montage et Codage – Important
- L’unité est d’occasion et est “appariée” avec le véhicule d’origine (VIN/PIN/clés).
- Possibilités de mise en service :
- Clonage des données de l’ancienne unité (EEPROM/Flash) – après clonage l’unité est plug and play.
- Virginisation et initialisation/codage via DiagBox (ou en ligne) + adaptation des clés.
- Recommandé d’être réalisé par un professionnel équipé du matériel PSA (DiagBox/Lexia/PP2000).
- Avant le démontage/montage, toujours déconnecter la batterie et respecter la procédure du constructeur pour éviter d’endommager l’unité.
Recommandations De Montage
Débrancher systématiquement la batterie avant toute intervention. Accéder à la BSI selon la procédure constructeur (souvent derrière la boîte à gants ou sous la planche de bord selon le modèle). Manipuler les connecteurs avec précaution, contrôler l’état des broches et du logement pour corrosion ou oxydation. Si vous effectuez un remplacement, vérifier l’intégrité des faisceaux et des masses. Pour la mise en service complète (clonage ou codage), l’utilisation d’un outil PSA est fortement conseillée pour garantir le bon fonctionnement de l’antidémarrage et des fonctions multiplexées.
Raisons Les Plus Fréquentes De Panne
Les défaillances surviennent généralement à cause de l’humidité et de la corrosion des connecteurs, des surtensions électriques (problèmes de batterie ou alternateur), ou des ruptures/affaissements des soudures sur le circuit imprimé propres à ces générations de BSI. Des symptômes typiques : pertes intermittentes de fonctions de confort, verrouillage central inopérant, voyants erratiques, ou impossibilité de démarrer en raison d’un dysfonctionnement de l’antidémarrage.
Informations Techniques
- Fabricant: Johnson Controls
- Modèle: Citroën C4; Citroën C5 II; Peugeot 307; Peugeot 407
- Codes Produit: 9660105980; H05-01

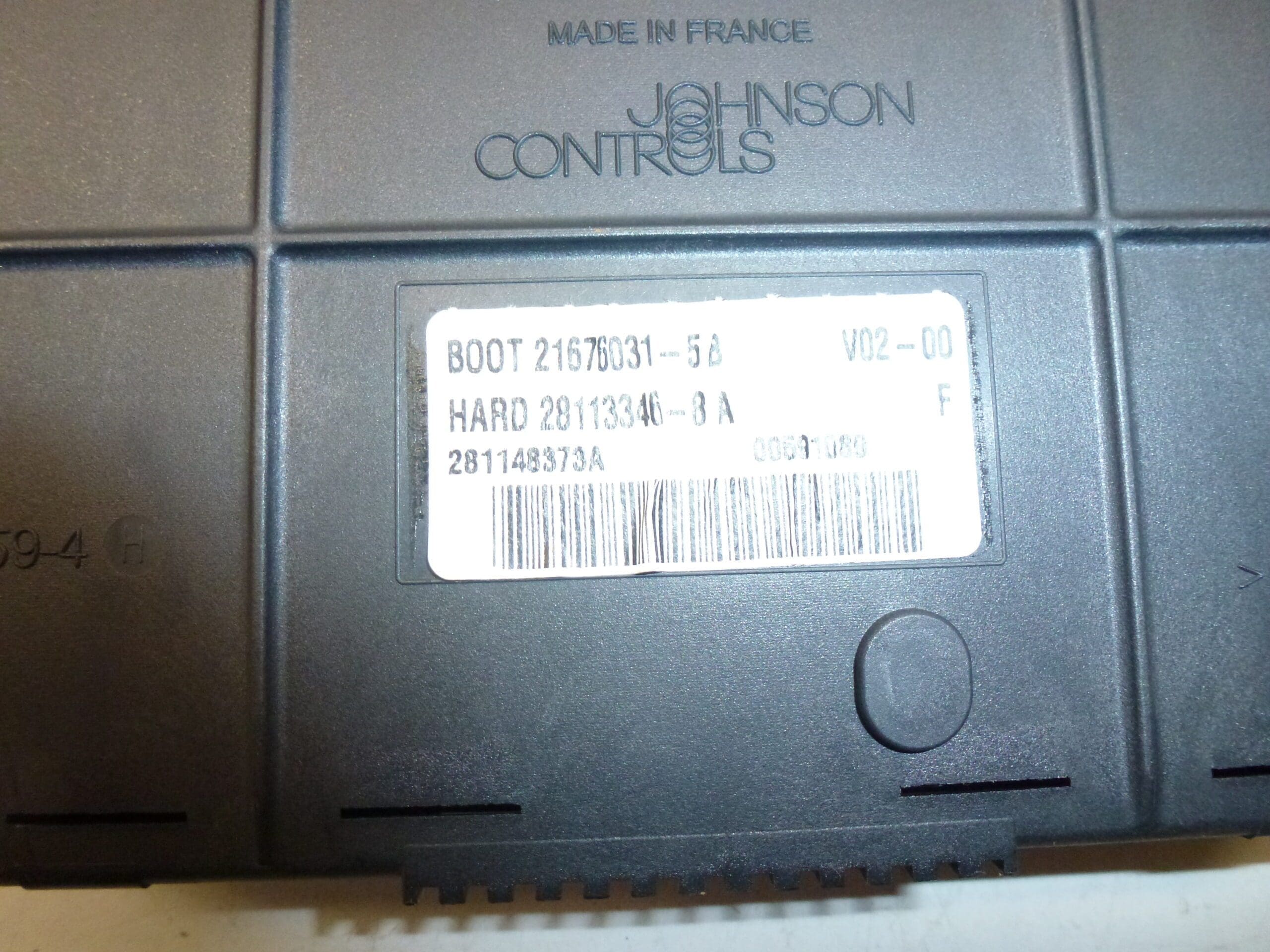

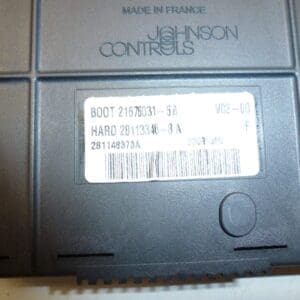

- Autres Numéros: 6580KH; 6580KJ; 1660728480; 6580CW; 6580QE; 6580Y5; 6580Y6; 1660729180; 1660727880; 6580AG; BOOT 21676031-5B; HARD 28113346-8A
Conseils Pratiques
Avant toute intervention, noter la configuration et les codes présents. En cas de remplacement par une unité d’occasion, privilégier le clonage EEPROM/Flash pour une remise en route rapide. Si clonage impossible, prévoir une séance de codage/initialisation avec DiagBox et adaptation des clés. Conserver les précautions anti-statiques et éviter les chocs mécaniques sur l’unité.
Recherche Et Référencement
Produit souvent recherché via les références 9660105980 et H05-01 ou par les codes additionnels listés ci‑dessus. Pour optimiser la recherche, utilisez des mots-clés tels que « BSI Citroën », « BSI Peugeot », « boîtier BSI 9660105980 », « remplacement BSI DiagBox ».
