Unité d’assistance de direction pour les véhicules Citroën C1, Peugeot 107 et Toyota Aygo.

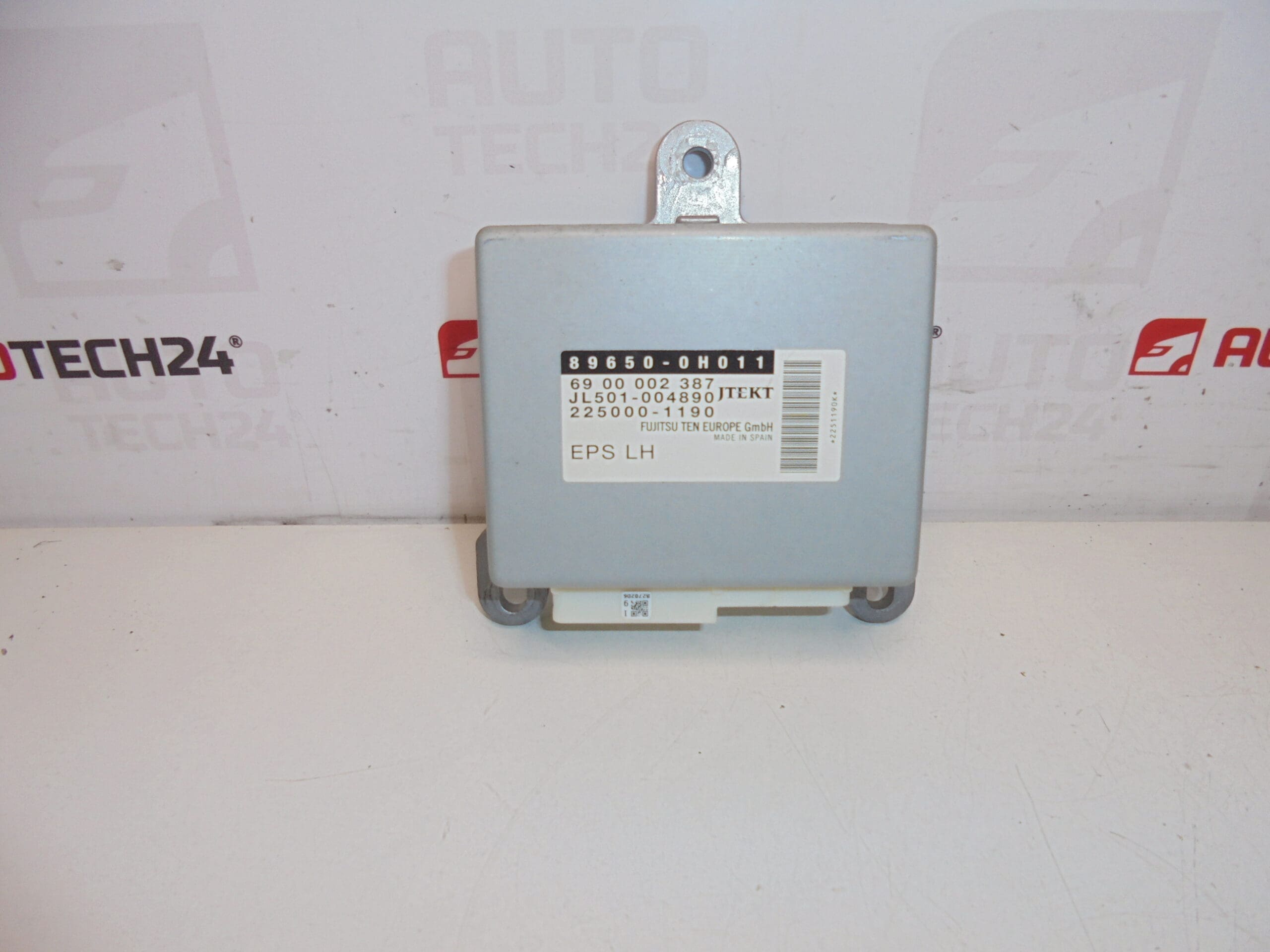

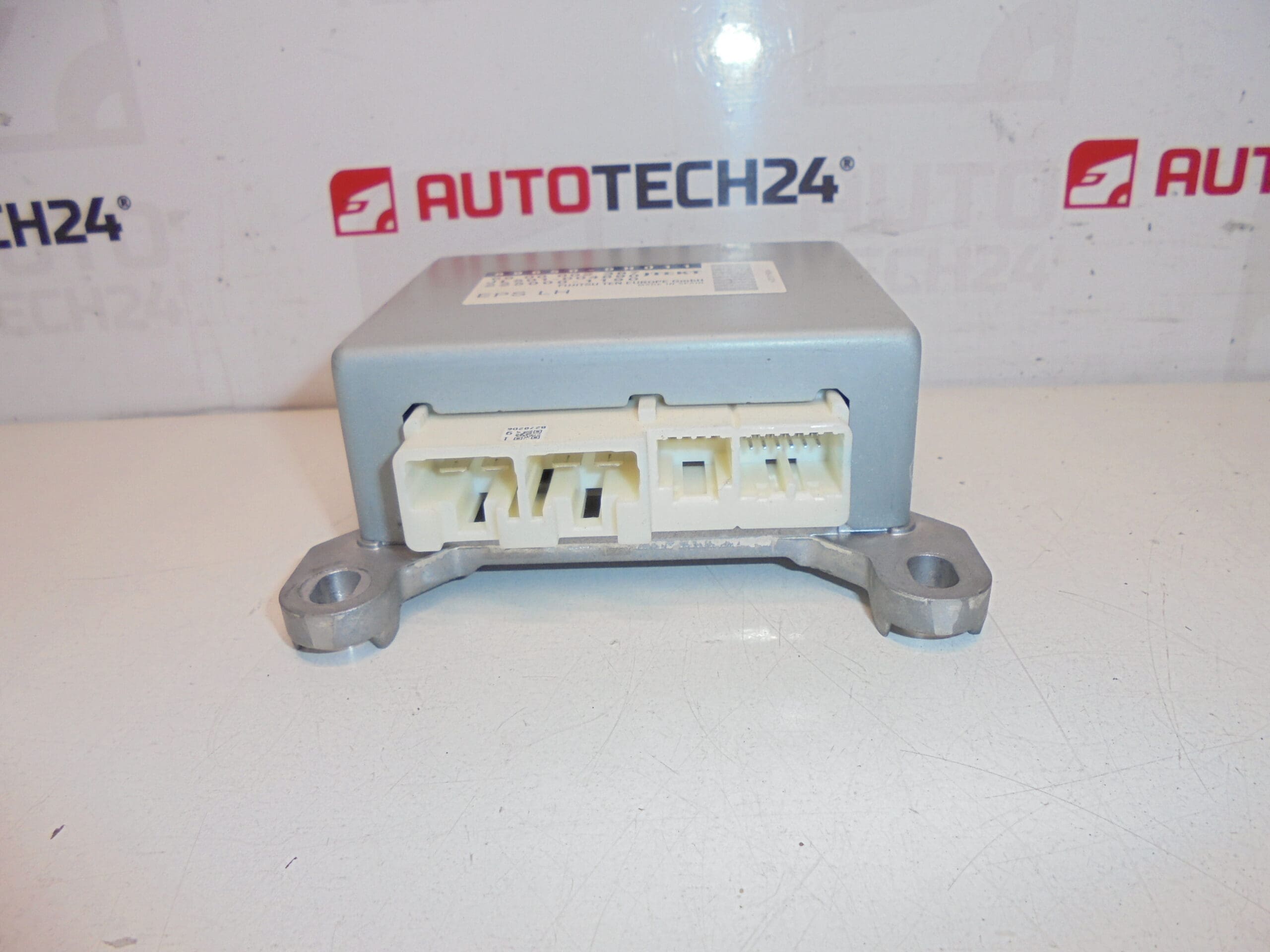

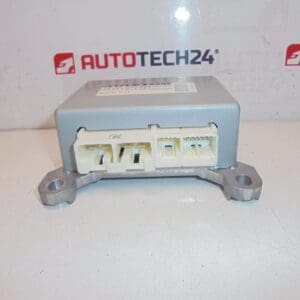

Unité électronique de direction (ECU/JTEKT) compatible avec les Citroën C1, Peugeot 107 et Toyota Aygo. Références courantes incluses : 89650-0H011, B0 00652180, 1612847580, EPS LH 6900002387, JL501-004890, 225000-1190. Conçue pour restaurer l’assistance électrique de la direction, cette unité remplace les composants défectueux et permet de retrouver une direction précise et sécurisée. Idéale pour les mécaniciens professionnels et les bricoleurs avertis cherchant une pièce de remplacement par référence produit.
Informations techniques
- Fabricant: JTEKT
- Modèle: Citroën C1, Peugeot 107, Toyota Aygo
- Codes produit: 89650-0H011, B0 00652180, 1612847580, 6900002387, JL501-004890, 225000-1190
- Autres références: 00652180, 1612847580, 225000-1190, 652180, 6900002387, 89650-011, 89650-0H011, B000652180, JL501-004890
Fonction et symptômes de panne
Cette unité gère l’assistance électrique de la direction (EPS). Elle interprète les signaux des capteurs (couple, angle de braquage) et commande le moteur électrique d’assistance pour fournir l’effort adapté au conducteur. Une unité défaillante provoque typiquement :
- Allumage du témoin EPS au tableau de bord.
- Assistance de direction réduite ou absente, direction dure à basse vitesse.
- Bruits inhabituels (cliquetis, grincements) lors du braquage.
- Assistance intermittente ou comportement erratique de la direction.
Remplacement – Procédure générale
Étapes recommandées pour le remplacement :
- Couper l’alimentation: Débrancher la batterie avant toute intervention.
- Préparer et sécuriser: Marquer la position du volant et de la colonne pour maintenir l’alignement lors du remontage.
- Accéder à l’unité: Retirer les habillages nécessaires pour dégager l’ECU d’assistance.
- Déconnexion: Débrancher soigneusement les connecteurs électriques et dévisser les fixations mécaniques.
- Remplacement: Installer la nouvelle unité en respectant la position d’origine et reconnecter les connecteurs proprement.
- Mise en service: Rebrancher la batterie puis effectuer les opérations d’initialisation et de calibrage requises via un outil de diagnostic adapté.
Recommandations de montage
- Toujours débrancher la batterie avant la dépose et la repose pour éviter tout risque de court-circuit ou de déclenchement d’airbag.
- Vérifier l’état des connecteurs et des fils: nettoyer et sécher les contacts avant remontage.
- Respecter le positionnement du volant et de la colonne pour éviter un décalage de l’angle de braquage.
- Après montage, procéder à l’initialisation/calibrage du système de direction (capteur d’angle de braquage et adaptation de l’ECU) avec un outil diagnostic compatible PSA/Toyota si nécessaire.
- Si vous n’avez pas l’outil de diagnostic, confier la phase de codage/calibrage à un atelier disposant du matériel adapté est conseillé pour garantir un fonctionnement optimal.
Raison la plus courante de défaillance
Les pannes proviennent le plus souvent de l’usure ou de la détérioration des composants électroniques internes, de l’infiltration d’humidité et de corrosion des connecteurs, d’une surtension électrique ou de défaillances du moteur d’assistance ou des capteurs (couple/angle). Des vibrations et chocs répétés ainsi que des conditions environnementales agressives accélèrent ces détériorations.
Compatibilité
Convient pour Citroën C1, Peugeot 107 et Toyota Aygo équipés des références listées ci-dessus. Vérifiez la correspondance des numéros de pièce lors du choix pour assurer la compatibilité avec votre véhicule.
