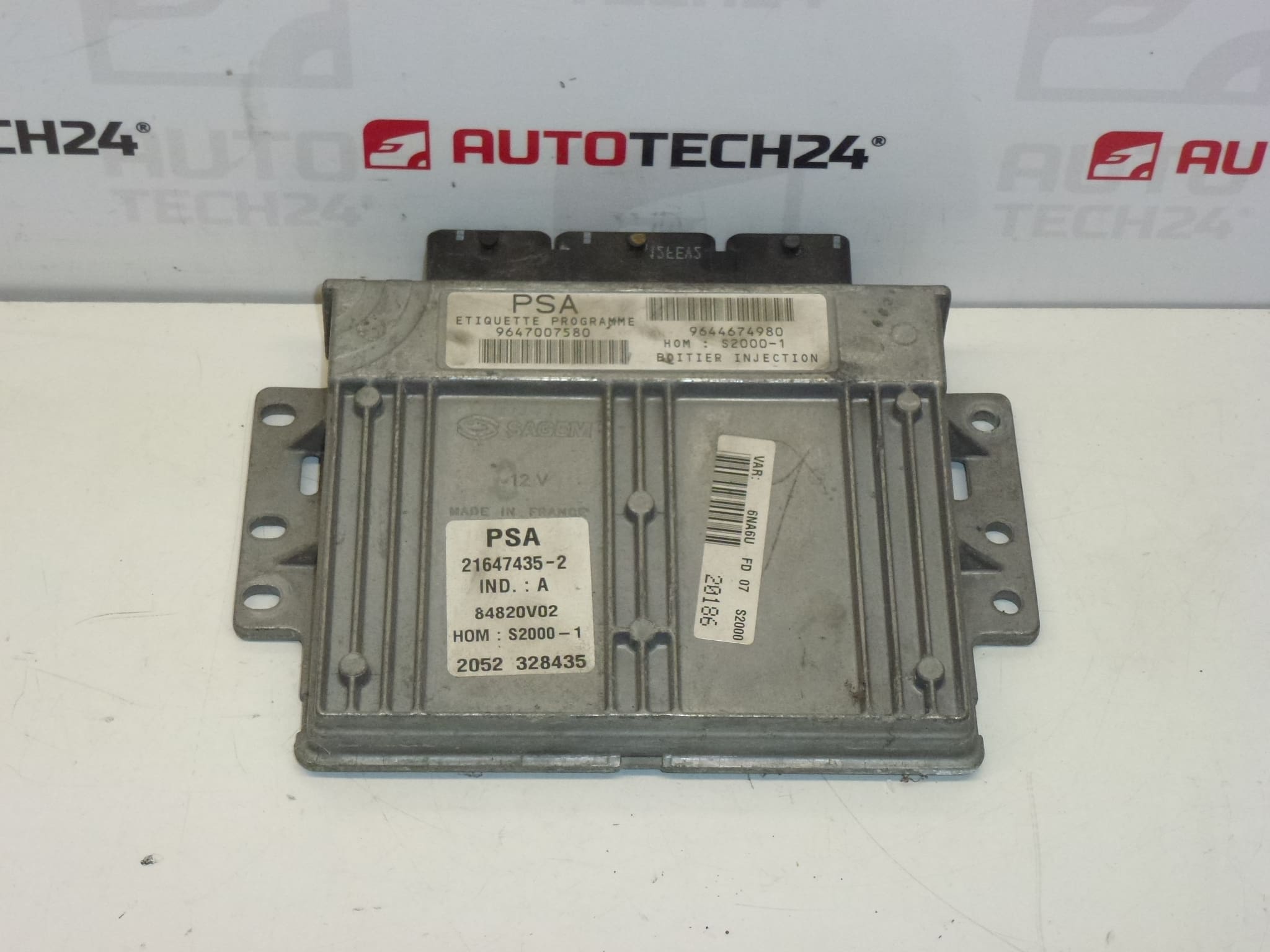

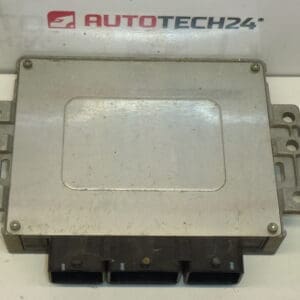

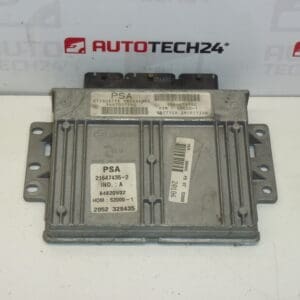

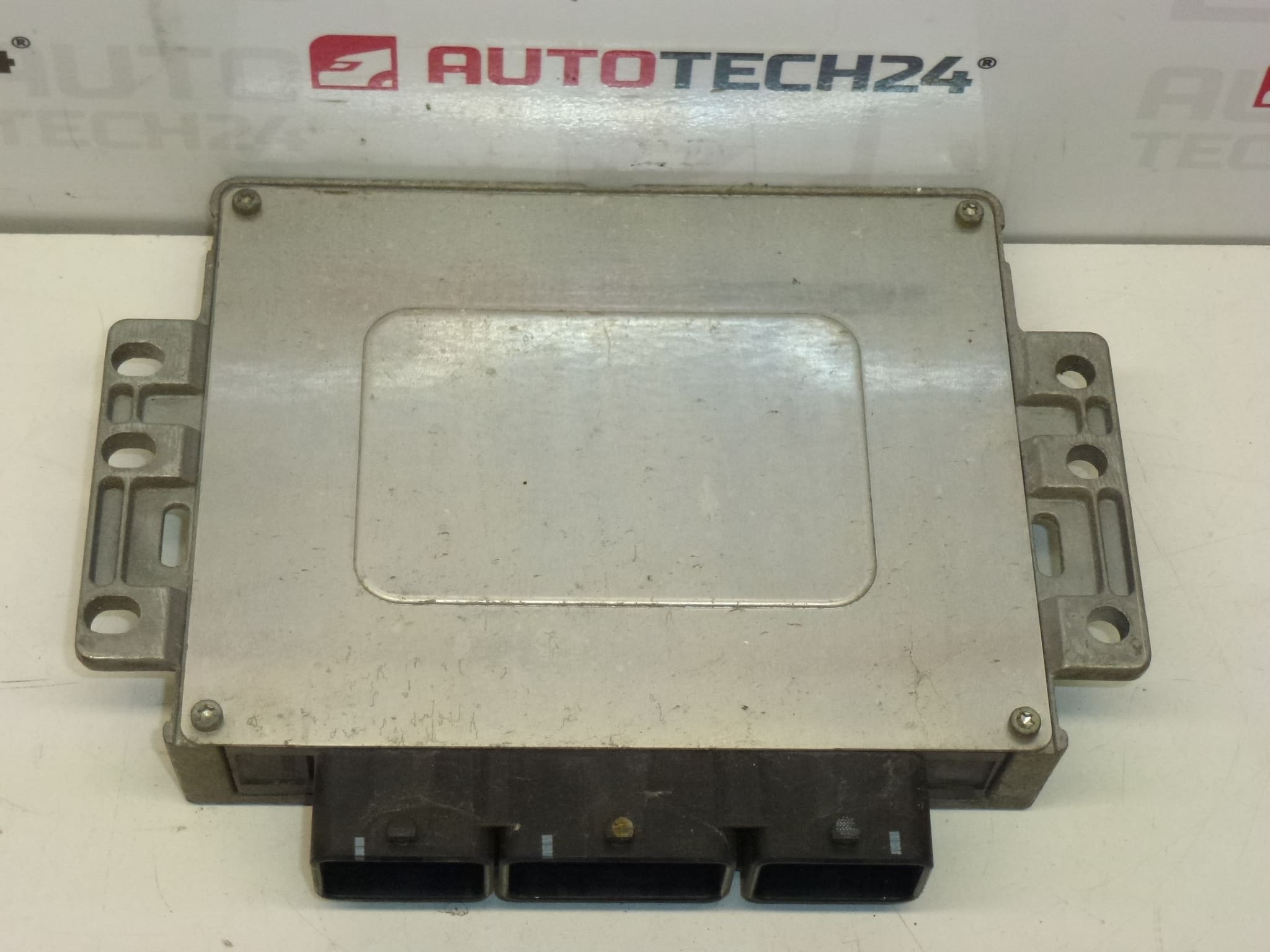

Unité de commande SAGEM pour Citroën Xsara Picasso 1.8 16V
Unité de gestion moteur SAGEM S2000-1 compatible avec les moteurs 1.8 16V de la gamme Citroën Xsara Picasso. Référencée sous les codes 9644674980 et 9647007580, cette unité électronique pilote l’injection, l’allumage et la gestion des capteurs moteur pour garantir une combustion optimale et des performances constantes. Conçue pour les mécaniciens professionnels et les bricoleurs expérimentés, la présentation claire des références facilite la recherche et la commande par numéro de pièce.
Informations Techniques
- Fabricant: SAGEM
- Modèle: S2000-1
- Codes Produit: 9644674980, 9647007580
- Autres Numéros: 1938FG, NFP
Compatibilité
Principalement destiné aux véhicules Citroën Xsara Picasso équipés du moteur 1.8 16V. Vérifier la référence imprimée sur l’unité pour assurer l’identité exacte avant montage.
Fonction et Symptômes de Défaillance
Cette unité de commande gère l’injection de carburant, la gestion d’allumage et le traitement des signaux des capteurs (débitmètre, capteur de position d’arbre à cames, capteurs de température, etc.). Une défaillance peut se traduire par des symptômes tels que démarrage difficile, calages, perte de puissance, ralenti instable, voyant moteur allumé ou consommation anormale de carburant. Les défauts peuvent être intermittents ou permanents selon la nature de la panne.
Causes Courantes de Défaillance
- Corrosion ou oxydation des connecteurs entraînant des mauvais contacts.
- Entrée d’humidité ou infiltration d’eau dans le boîtier.
- Surtension électrique ou pic de tension (alternateur, démarrage avec batterie faible).
- Soudure ou composants internes endommagés par la chaleur et les vibrations.
- Dommages physiques suite à un choc ou une manipulation incorrecte.
Remplacement et Procédure Générale
Avant toute intervention, déconnecter la batterie. Localiser l’unité sur le véhicule (emplacement variable selon les versions), débrancher soigneusement tous les connecteurs en libérant les loquets, retirer les fixations mécaniques, puis remplacer l’unité. Respecter les précautions anti-statique et éviter de forcer les broches des connecteurs. Après montage, vérifier les masses et l’alimentation, puis procéder aux étapes de mise en service nécessaires (voir section Montage et codage).
Recommandations de Montage
- Couper l’alimentation en débranchant la batterie avant toute manipulation.
- Utiliser des outils adaptés pour éviter d’endommager les vis et les fixations.
- Vérifier l’état des faisceaux et des connecteurs; nettoyer les contacts si nécessaire.
- Fixer l’unité de manière à réduire vibrations et flexions du circuit imprimé.
- Effectuer un contrôle fonctionnel après montage: absence de codes défaut persistants, ralenti stable et essais routiers.
Montage et codage – important
- L’unité est d’occasion et est « appairée » au véhicule d’origine (VIN/PIN/clés).
- Options de mise en service:
- Clonage des données de l’ancienne unité (EEPROM/Flash) – après clonage, l’unité est plug-and-play.
- Virginisation puis initialisation/télécodage via DiagBox (ou en ligne) + adaptation des clés.
- Il est recommandé qu’une intervention soit réalisée par un professionnel équipé du matériel de service PSA (DiagBox/Lexia/PP2000).
- Avant toute dépose/pose, déconnecter toujours la batterie et respecter la procédure du constructeur pour éviter d’endommager l’unité.
Conseils pour les Mécaniciens et Bricoleurs
Pour une remise en service fiable, identifier précisément la référence gravée sur l’unité et prévoir, si nécessaire, le clonage ou la reprogrammation avec l’outillage PSA. En cas de doute sur l’origine d’un défaut (capteur défectueux, relais ou faisceau), réaliser un diagnostic complet avant remplacement pour éviter de remplacer une unité encore fonctionnelle.
