Faisceau moteur Citroën Peugeot 2.0 16V 130 kW RFK
Provenant d’une Peugeot 307 CC de 2004

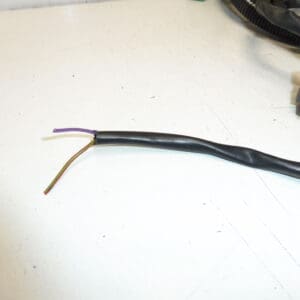

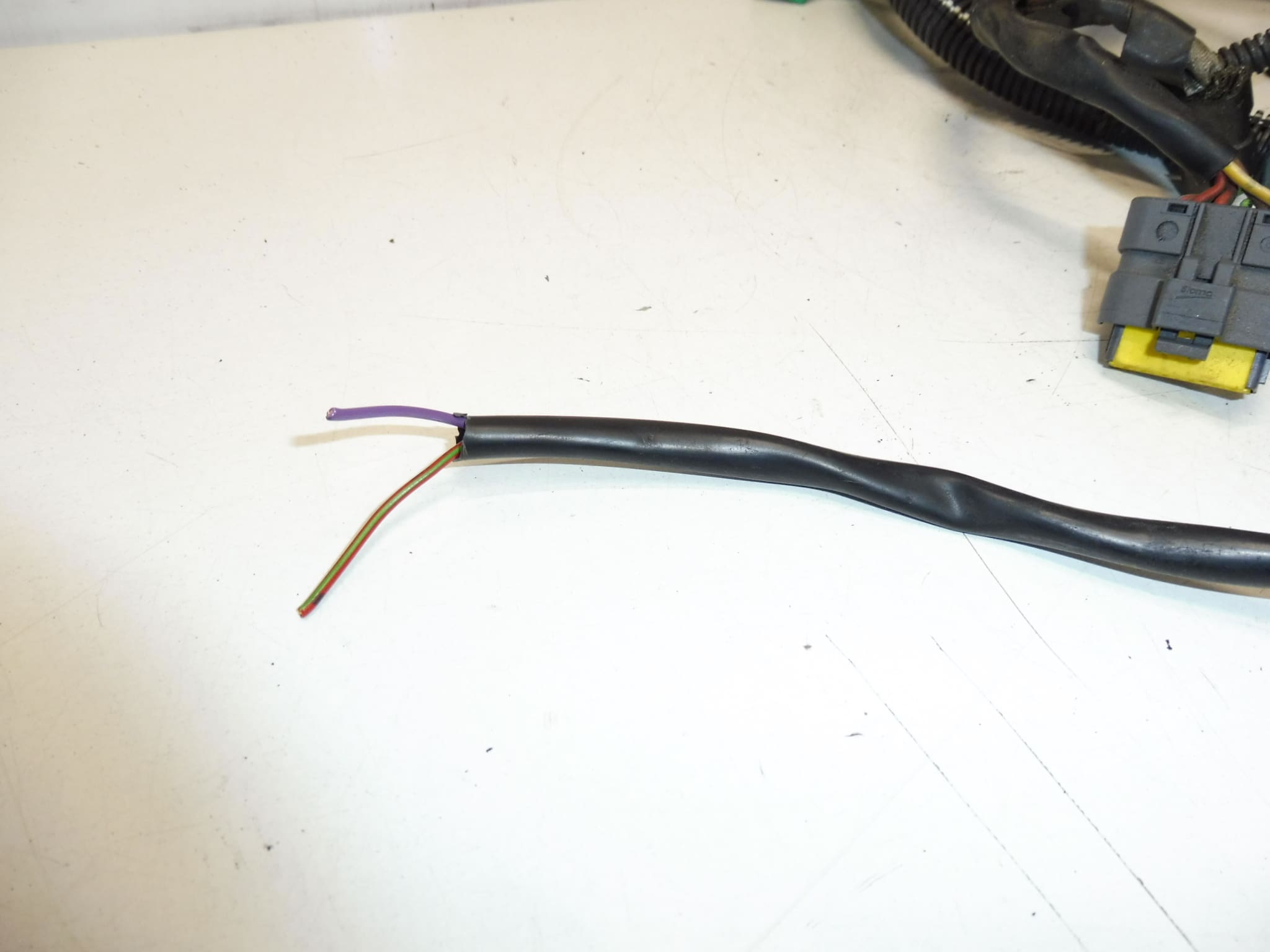

!!!! Un connecteur bipolaire est manquant, voir la deuxième photo !!!!

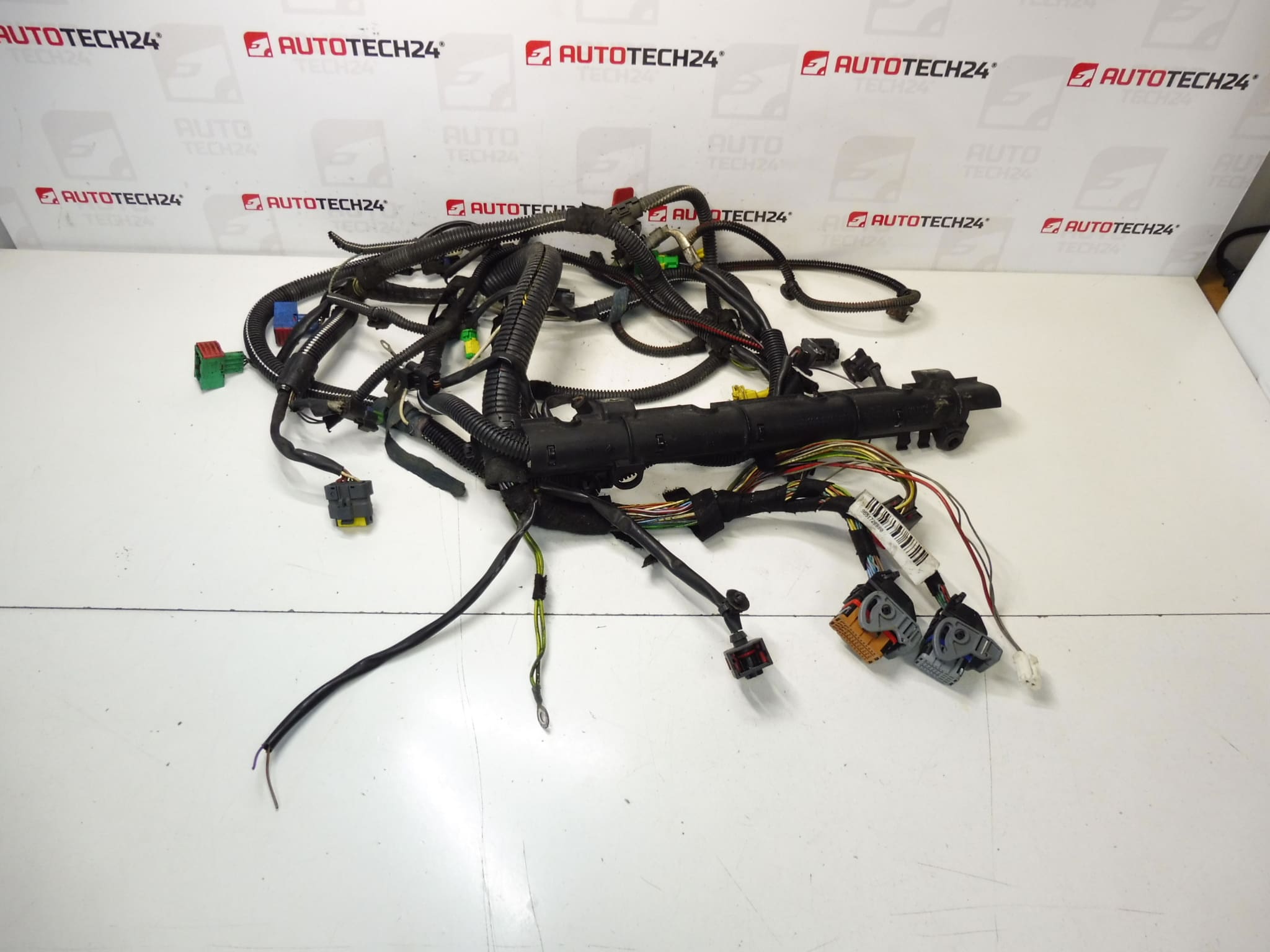

Faisceau moteur d’origine pour moteurs 2.0 16V (référence RFK) utilisé sur véhicules du groupe Stellantis (Citroën / Peugeot). Ce faisceau regroupe les connexions vers capteurs d’admission, injecteurs, bobines d’allumage, capteurs de température et autres organes moteur essentiels au fonctionnement et à la gestion électronique du moteur 130 kW. Références recherchées par les mécaniciens : 9651728880, 9659205180, 6558WG — idéal pour qui recherche une pièce correspondant à ces codes. Attention : un connecteur deux fils est manquant (voir photos), prévoir la réparation ou le remplacement de ce connecteur avant montage.
Informations techniques
- Fabricant: Stellantis (Citroën / Peugeot)
- Modèle: Peugeot 307 CC (origine indiquée : 2004)
- Codes produit: 9651728880, 9659205180
- Autres numéros: 6558WG
- Moteur: 2.0 16V (code RFK)
- Puissance: 130 kW
- Remarque: Un connecteur bipolaire (deux fils) est manquant sur ce faisceau.
Compatibilité
Pièce d’origine issue d’une Peugeot 307 CC 2.0 16V RFK (2004). Elle est communément associée aux modèles Peugeot 307 et, dans certains véhicules du groupe, à des variantes du 2.0 16V montées sur Peugeot 206 ou Citroën C4 selon les motorisations et les options électriques. Rechercher les numéros de pièce ci-dessus pour confirmer l’adéquation au véhicule recherché.
Fonction et causes courantes de panne
Le faisceau moteur assure la transmission des signaux et de l’alimentation électrique entre le calculateur moteur (ECU) et les composants tels que injecteurs, capteurs (pression d’admission, position papillon, température), bobines d’allumage et actuateurs. Les pannes se manifestent souvent par témoins moteur allumés, ratés d’allumage, démarrage difficile ou coupures intermittentes.
Causes fréquentes de défaillance :
- Abrasion ou frottement sur éléments métalliques provoquant rupture des conducteurs.
- Dégâts causés par la chaleur (isolants devenus cassants) proches de l’échappement ou du turbo.
- Corrosion et oxydation des broches et contacts due à infiltration d’humidité ou liquide moteur.
- Dégâts mécaniques ou morsures de rongeurs.
- Mauvaise manipulation lors de réparations antérieures (connexions mal clipsées, cosses endommagées).
Remplacement et conseils de montage
- Préparer l’intervention: Déconnecter la batterie (borne négative) pour éviter courts-circuits et déclenchement d’erreurs électroniques.
- Repérer et marquer chaque connecteur avant dépose (photos et étiquettes) pour faciliter le remontage, surtout si plusieurs capteurs similaires sont présents.
- Démonter les composants gênants (boîte à air, caches moteur, supports) pour accéder au faisceau sans forcer les câbles.
- Contrôler l’état des broches et des cosses: remplacer ou réparer les contacts oxydés. Prévoir de remplacer le connecteur bipolaire manquant avant mise en service.
- Fixer le faisceau avec des colliers neufs et clips adaptés, en respectant le chemin d’origine pour éviter frottements et proximité excessive avec sources de chaleur.
- Utiliser une graisse diélectrique sur les contacts exposés pour prévenir la corrosion et assurer une bonne continuité électrique.
- Après montage: reconnecter la batterie et effectuer une lecture diagnostic pour effacer les défauts historiques et vérifier l’absence de nouvelles erreurs.
Recommandation d’usage
Il n’existe pas d’intervalle d’entretien standard pour un faisceau moteur; son remplacement est requis dès l’apparition de signes électriques, de dommages visibles ou après interventions ayant endommagé les câbles. Pour les ateliers et bricoleurs, remplacer les attaches et protéger les points vulnérables prolonge la durée de vie du faisceau. Étant donné le connecteur manquant sur cet exemplaire, prévoir l’achat ou la fabrication d’un connecteur adapté avant l’installation.
