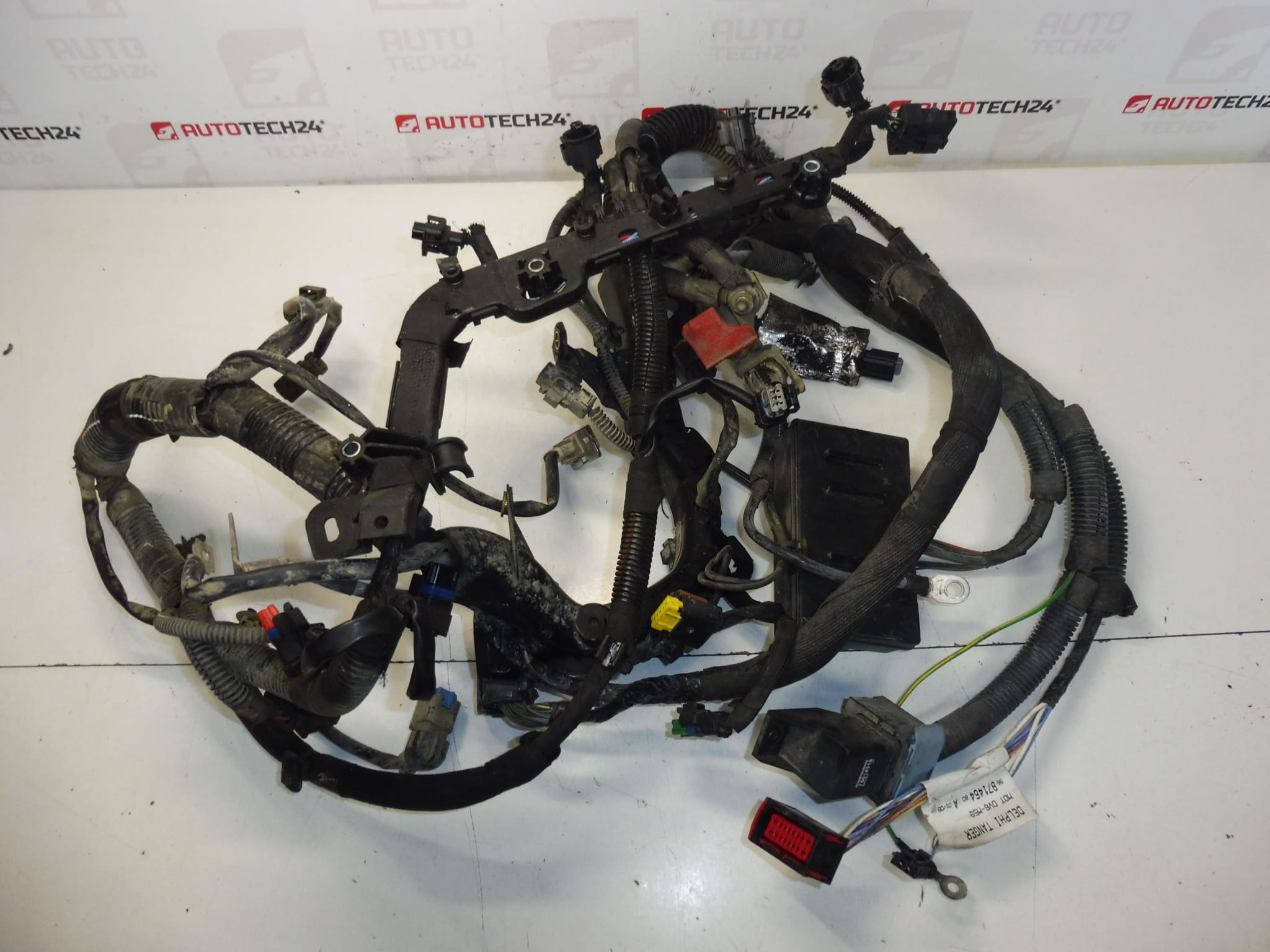

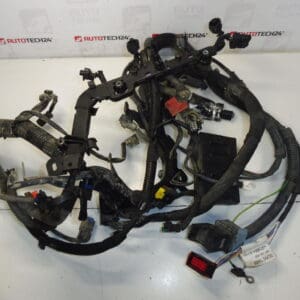

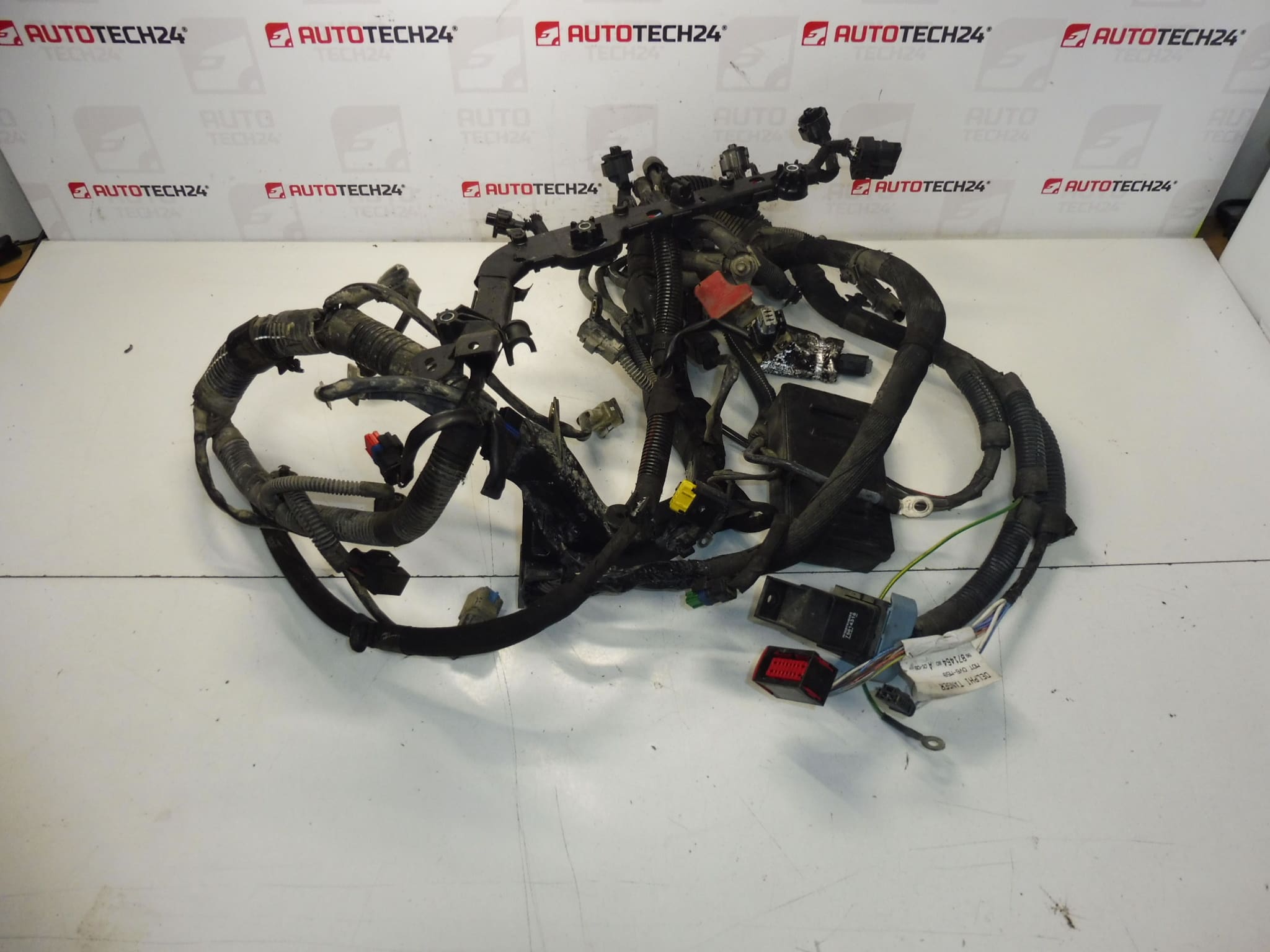

Faisceau moteur électrique pour voitures CITROEN et PEUGEOT 1.6 HDI 66 KW
Description de la pièce
Ce faisceau moteur principal est conçu pour les voitures Citroën et Peugeot et constitue un élément clé du câblage moteur. Il assure la connexion des différents éléments électriques dans le compartiment moteur et la transmission correcte des signaux et de la puissance entre les composants.
La pièce est recherchée principalement en fonction des marquages d’origine, c’est pourquoi les codes 9687146480 et 658535 sont particulièrement importants. Pour les mécaniciens automobiles et les réparateurs à domicile, il est essentiel de comparer soigneusement les connecteurs, la longueur des branches du faisceau et la conception globale avec la pièce existante dans la voiture.
Le faisceau de câblage du moteur est important pour le bon fonctionnement des circuits électriques du moteur. Si le faisceau d’origine est endommagé, il peut y avoir des pannes de communication, un fonctionnement irrégulier des pièces connectées ou des problèmes causés par des interruptions ou des courts-circuits dans la ligne.
Informations techniques
- Fabricant : Stellantis Citroën Peugeot
- Modèle : Citroën Berlingo, Citroën Berlingo B9, Peugeot Partner, Peugeot Partner Tepee
- Autres numéros : 9687146480, 658535, NFP
Codes produits
- Codes produits : 9687146480, 658535
- Modèles : Citroën Berlingo, Citroën Berlingo B9, Peugeot Partner, Peugeot Partner Tepee
Recommandations d’installation
De manière générale et typique pour ce type de pièce, la procédure exacte de remplacement du faisceau de câbles du moteur dépend de la conception spécifique de la voiture et de la gamme de composants connectés. Dans le cas d’une pièce usagée, il faut toujours comparer très soigneusement sa conception avec la pièce démontée.
1) Avant le montage
- Vérifiez l’état général du faisceau, notamment l’isolation des fils, des connecteurs, des loquets, des traversées et les endroits d’abrasion éventuelle.
- Comparez les numéros de pièce 9687146480 et 658535 avec l’ancien volume s’ils sont lisibles sur la pièce d’origine.
- Vérifiez la correspondance de la longueur des branches individuelles, de la forme des connecteurs et de la méthode de fixation.
- Vérifiez si les broches des connecteurs sont pliées, sales ou desserrées.
- Avant de commencer les travaux, débranchez la batterie et sécurisez le véhicule contre tout mouvement indésirable.
2) Outils et matériels nécessaires
- Ensemble d’outils manuels de base
- Pied de biche en plastique ou outil permettant de desserrer doucement les couvercles et les attaches
- Lampe de travail
- Produit de nettoyage pour contacts électriques
- Sangles ou attaches correspondant à la fixation d’origine
- Gants de protection
3) Procédure d’assemblage étape par étape
- Débranchez la batterie et attendez un temps raisonnable avant d’intervenir sur l’installation électrique.
- Accédez au câblage du faisceau moteur d’origine en retirant les couvercles ou autres pièces obstruantes en fonction de la conception spécifique de la voiture.
- Documentez soigneusement l’acheminement de l’ancien volume, idéalement avec des photos avant le démontage.
- Débranchez tous les connecteurs un par un sans endommager les loquets ou les broches.
- Libérez tous les supports, pinces et points de fixation de l’ancien paquet.
- Supprimez le bundle d’origine et placez le remplacement à côté pour une comparaison directe des branches et des terminaux individuels.
- Acheminez le nouveau paquet en suivant le même itinéraire que la pièce d’origine, en vous assurant qu’il n’est ni tordu ni excessivement étiré nulle part.
- Branchez successivement tous les connecteurs à leur place et vérifiez que les fusibles sont correctement installés et enclenchés.
- Fixez le paquet dans tous les supports d’origine et gardez une distance de sécurité des endroits où il existe un risque de contrainte thermique ou mécanique.
- Vérifiez qu’aucune partie du câblage n’est pincée, frottée ou en contact avec des pièces mobiles.
- Réinstallez tous les capots retirés et les pièces associées.
- Connectez la batterie et effectuez une vérification fonctionnelle de base des systèmes électriques liés au moteur.
-
4) Contrôles post-assemblage et essai routier/vérification du fonctionnement
- Vérifiez que le compartiment moteur ne contient pas de pièces détachées du câblage.
- Vérifiez l’emplacement correct de tous les connecteurs et clips.
- Après la mise en service du véhicule, observez s’il y a des défaillances des fonctions électriques ou un comportement irrégulier des composants connectés.
- Après un court essai routier, vérifiez à nouveau visuellement le faisceau de câbles et sa fixation.
5) Les erreurs de montage les plus courantes + comment les éviter
- Échanger les connecteurs : avant de déconnecter, marquez les connecteurs ou prenez une photo de tout.
- Montage du faisceau insuffisant : restaurez toujours tous les supports d’origine pour empêcher le câblage de se déplacer à cause des vibrations.
- Endommagement des loquets des connecteurs – ne libérez pas les connecteurs par la force, mais de la manière correcte via le fusible ou le loquet.
- Acheminement inapproprié des câbles : respectez le routage d’origine pour éviter l’abrasion ou les contraintes thermiques.
- Assemblage sans inspection approfondie de la pièce utilisée – avant l’installation, vérifiez toujours l’état de l’isolation, des connecteurs et l’intégralité du faisceau.
Raisons pour lesquelles la pièce est endommagée
- Contrainte thermique à long terme dans le compartiment moteur
- Vibrations et secousses mécaniques répétées pendant le fonctionnement
- Abrasion du câblage contre les pièces environnantes due à une mauvaise fixation
- Dommages aux connecteurs et loquets lors d’un démontage incorrect
- Action de l’humidité, de l’huile et de la saleté sur l’isolation et les contacts
- Surchauffe ou court-circuit local dans la section de câblage
