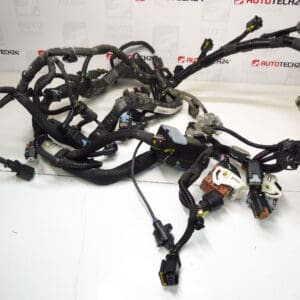

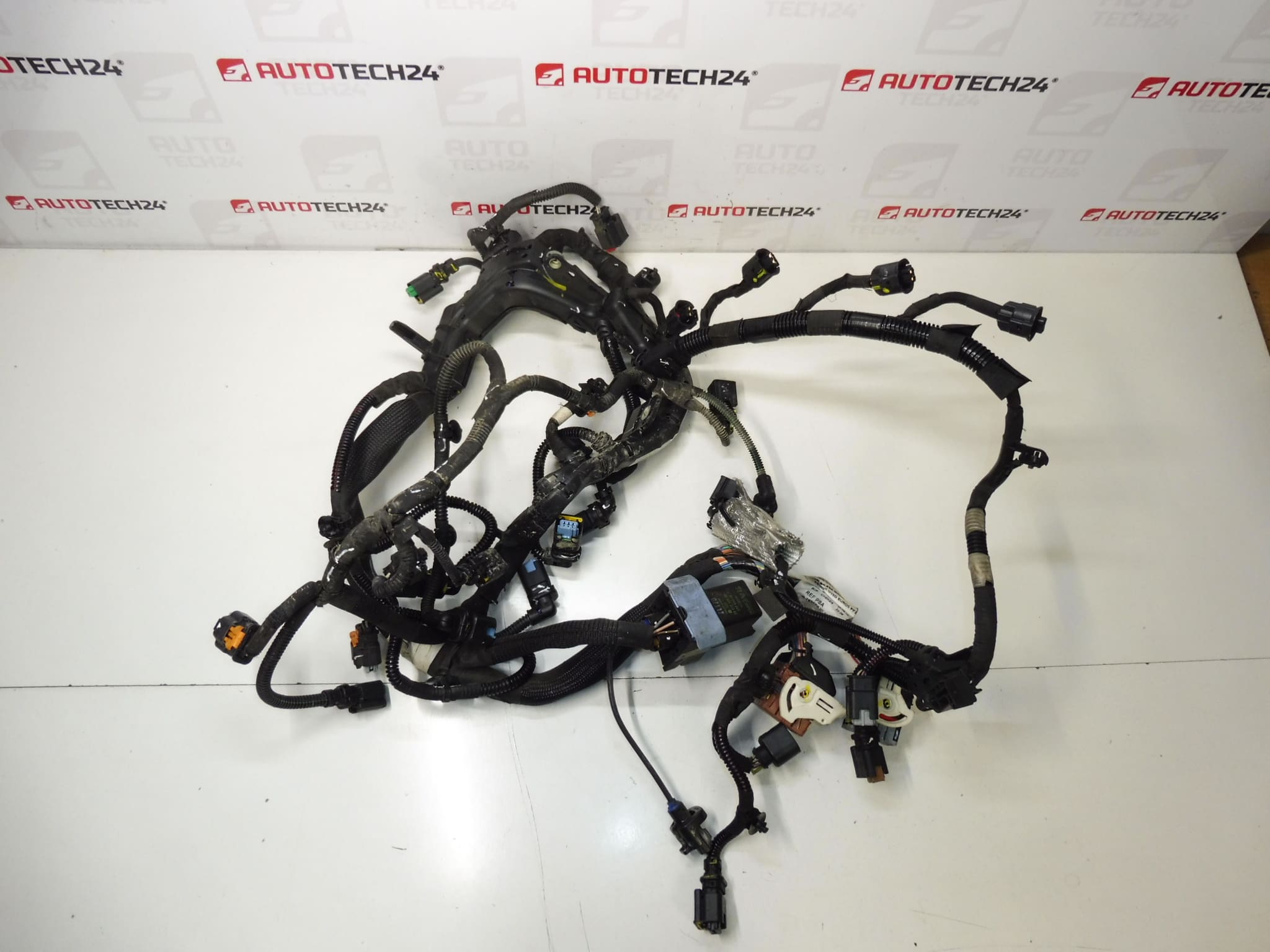

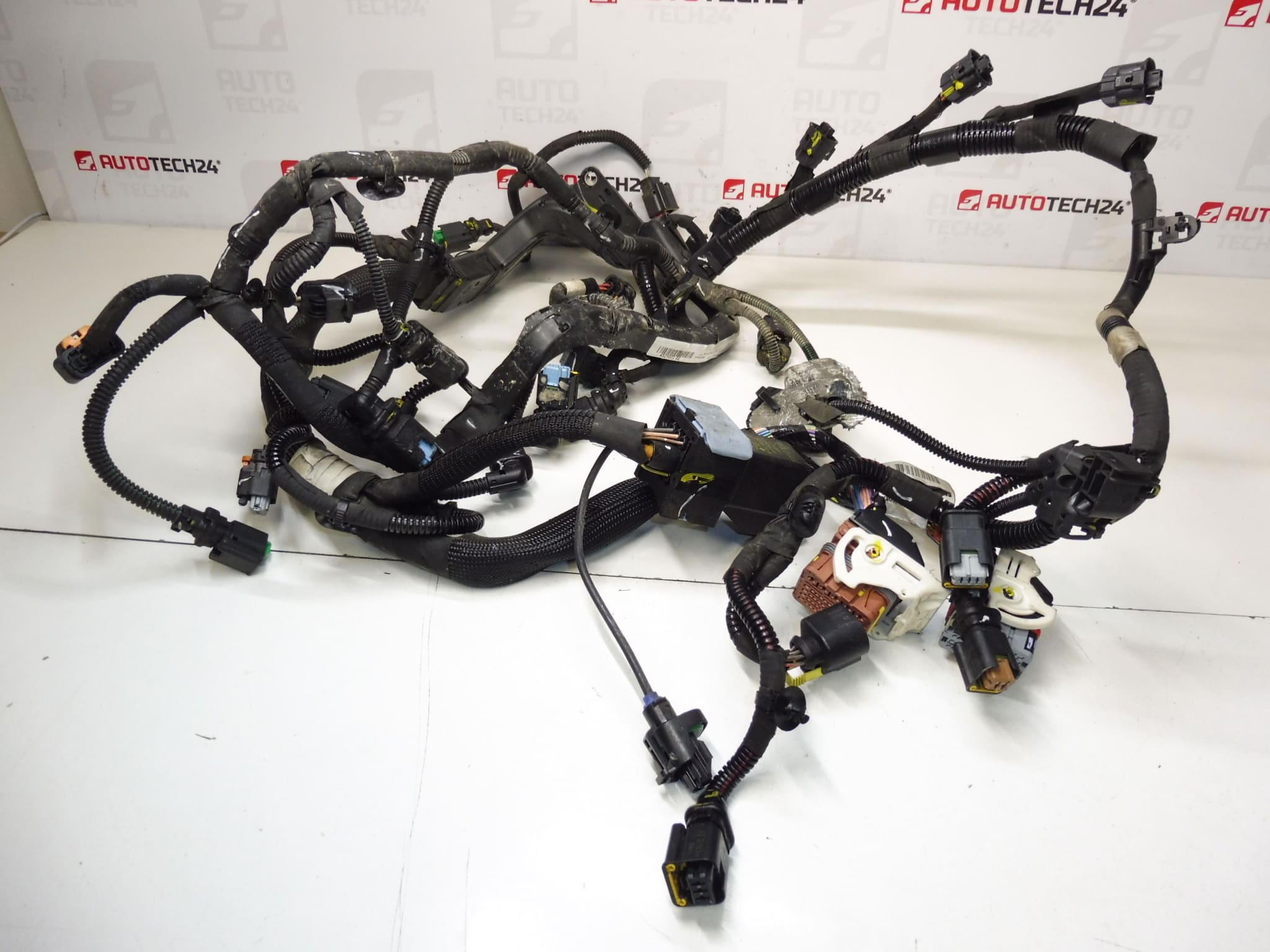

Faisceau électrique moteur pour véhicules Citroën et Peugeot équipés du moteur 1.6 e‑HDi 68 kW
Faisceau moteur d’origine compatible avec les modèles équipés du 1.6 e‑HDi, conçu pour assurer la distribution électrique et la transmission des signaux entre l’ECU et les capteurs/actionneurs du groupe motopropulseur. Pièce recherchée couramment sous les références 9803029180 et 9678305680, elle s’adresse aux professionnels de l’atelier ainsi qu’aux bricoleurs expérimentés souhaitant une réparation fiable et durable. Remplacez ce faisceau en cas de coupures de signal, faux contacts ou dommages mécaniques visibles pour retrouver fonctionnement optimal du moteur et des systèmes associés.
Informations techniques
- Fabricant: Stellantis / Citroën / Peugeot
- Modèle: Citroën C4 II, Peugeot 308 (véhicules équipés du moteur 1.6 e‑HDi 68 kW)
- Codes produit: 9803029180
- Autres références: 9678305680
- Type: Faisceau électrique moteur (liaisons capteurs/actionneurs/ECU)
Fonction
Le faisceau électrique moteur regroupe les câbles et connecteurs qui alimentent et transmettent les signaux entre l’unité de commande moteur (ECU) et les principaux éléments du moteur: injecteurs, capteurs de pression et température, capteurs de position, résistances de préchauffage, actuateurs et autres organes électriques. Un faisceau sain garantit la précision des mesures et la commande correcte des actionneurs, conditionnant performance, consommation et émissions.
Remplacement
- Couper l’alimentation: toujours déconnecter la batterie avant toute intervention.
- Localiser le faisceau endommagé sous le capot et repérer les fiches et clips de fixation.
- Débrancher soigneusement les connecteurs en déclipsant les verrous sans forcer les broches.
- Détacher les fixations et retirer le faisceau endommagé en veillant à ne pas abîmer les composants voisins.
- Installer le nouveau faisceau en respectant le cheminement d’origine, remettre les clips et reconnecter les fiches jusqu’au clic.
- Vérifier l’absence de tensions, sécuriser le faisceau à l’écart des sources de chaleur et des éléments mobiles, reconnecter la batterie et effectuer un contrôle des fonctions moteur.
Recommandations de montage
- Utiliser des outils adaptés et remplacer les clips ou colliers cassés pour assurer une fixation durable.
- Contrôler et nettoyer les contacts avant remontage; appliquer un produit de protection contre la corrosion si nécessaire.
- Éviter tout contact du faisceau avec l’échappement ou des pièces en mouvement; maintenir un cheminement éloigné des sources de chaleur.
- Tester les fonctions électriques après montage (codes défaut, démarrage, commande des injecteurs, voyants).
- Respecter les procédures du constructeur pour les interventions électriques et garantir la sécurité.
Pourquoi la pièce tombe le plus souvent en panne
- Abrasion et frottement contre des points d’appui ou pièces voisines entraînant rupture des conducteurs.
- Oxydation et corrosion des broches ou connecteurs provoquant faux contacts.
- Dommages thermiques liés à une proximité prolongée avec des sources de chaleur (échappement, turbo).
- Attaques de rongeurs qui sectionnent ou isolent les câbles.
- Dégâts mécaniques après collision ou interventions précédentes mal exécutées.
