Faisceau du hayon arrière pour Citroën C4 Picasso première série. Avec interrupteurs pour la vitre et le hayon et éclairage de la plaque d’immatriculation. Avec vitre arrière ouvrante.
Description

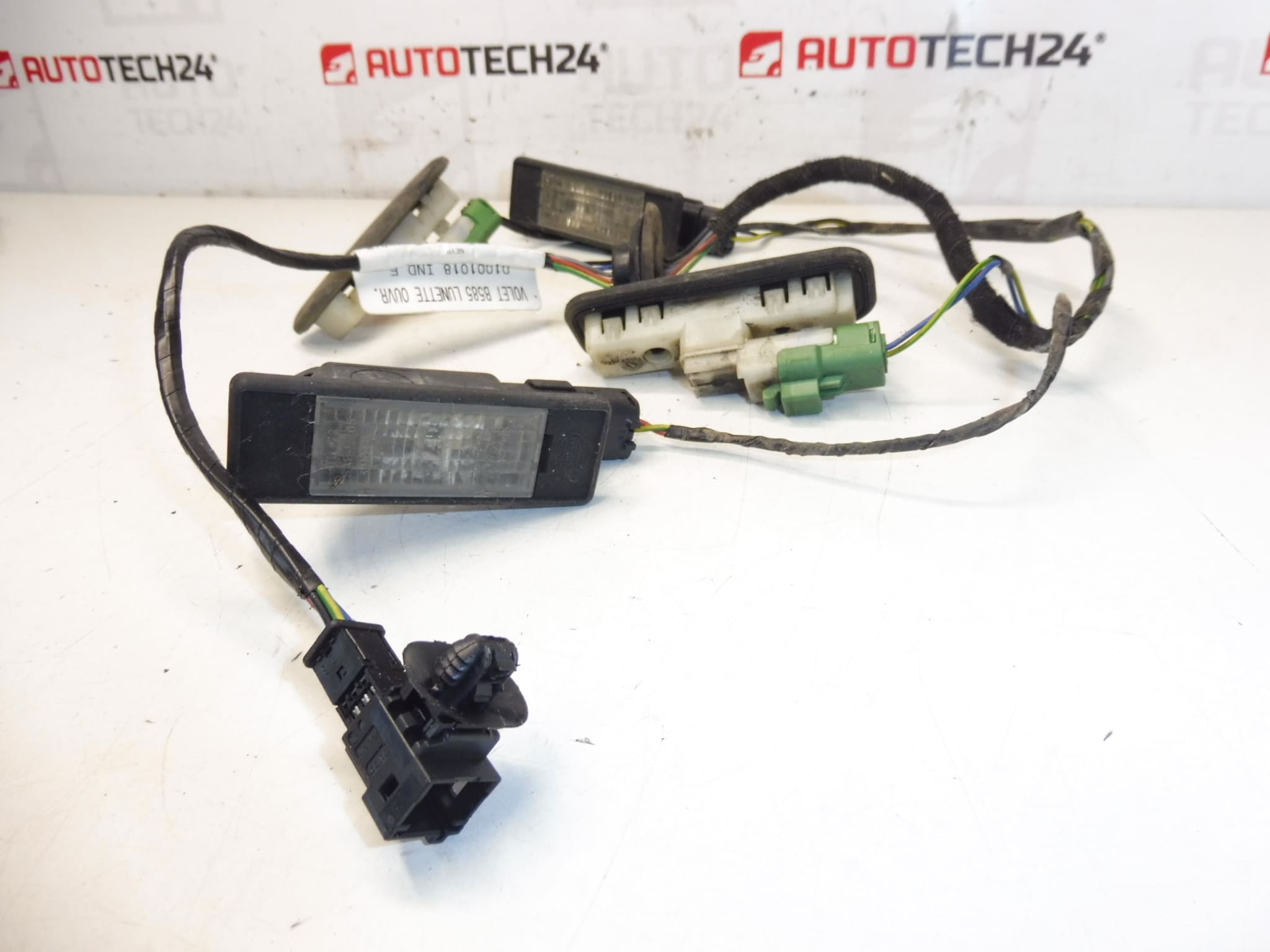

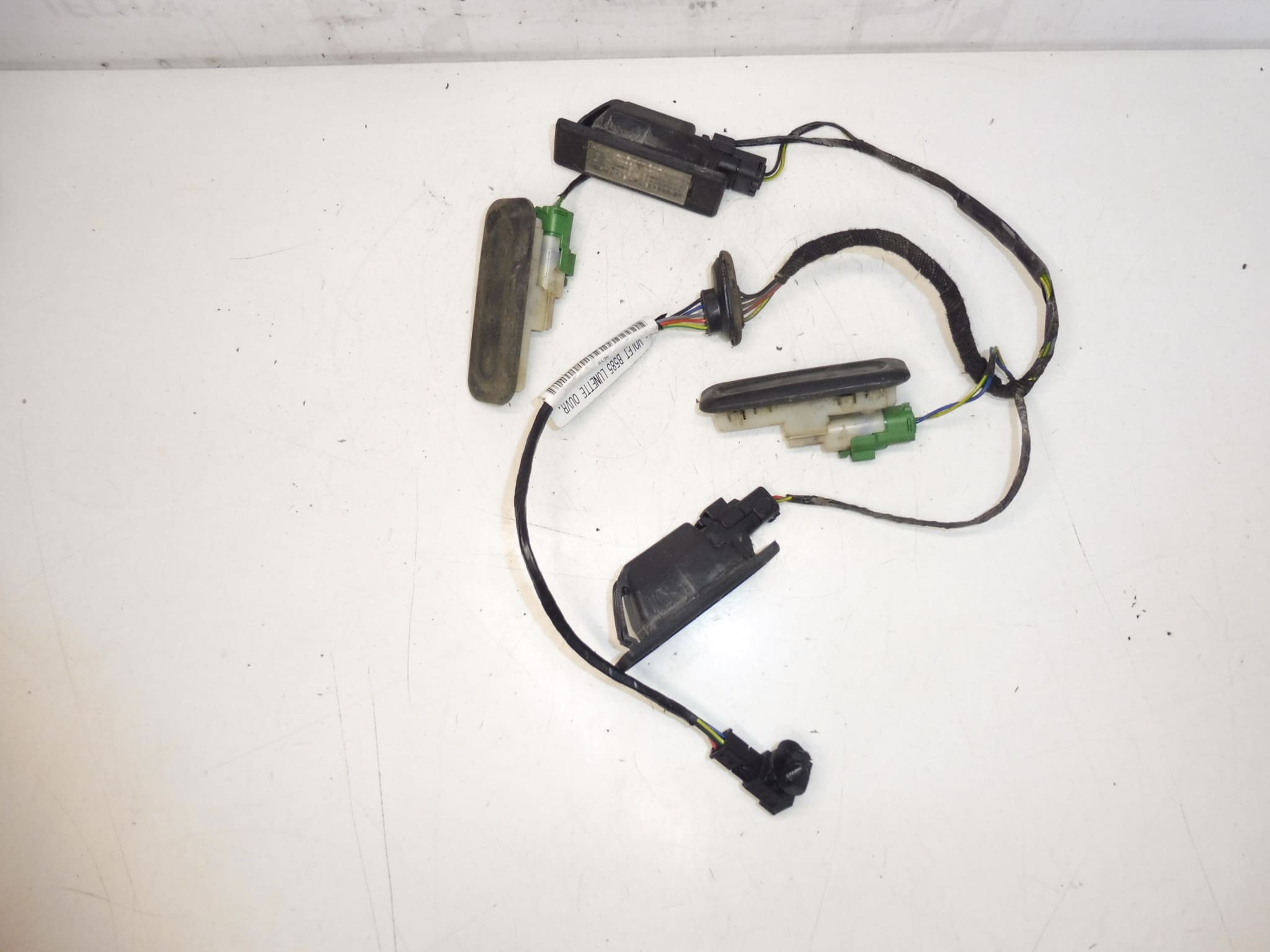

Faisceau électrique destiné au hayon arrière des Citroën C4 Picasso de première génération, référence 9658919280 / 6534QZ. Ce faisceau regroupe les alimentations et signaux pour les interrupteurs de la vitre et du hayon ainsi que pour l’éclairage de la plaque d’immatriculation. Pièce recherchée aussi bien par les professionnels de l’entretien automobile que par les bricoleurs, souvent repérée directement via son numéro de référence.
Fonction et utilisation
Le faisceau assure la transmission des commandes et de l’alimentation entre le hayon et le reste du véhicule : boutons d’ouverture/fermeture, contacteur de la vitre ouvrante et éclairage de la plaque. Une installation correcte garantit le bon fonctionnement des commandes du hayon et évite les courts-circuits ou pertes de signal causées par des connexions défectueuses.
Informations techniques
- Fabricant: Stellantis / Citroën
- Modèle: Citroën C4 Picasso (Première génération)
- Codes produit: 9658919280, 6534QZ
- Autres numéros: Références compatibles pouvant apparaître dans les catalogues pièces PSA
Remplacement et montage
Procédure générale de remplacement (résumé) :
- Déposer les garnitures intérieures du hayon pour accéder au faisceau et aux connecteurs.
- Avant toute intervention électrique, déconnecter la batterie pour éviter court-circuits et déclenchement d’organes.
- Repérer et déconnecter les connecteurs, puis dégager les fixations et clips maintenant le faisceau.
- Retirer le faisceau défectueux en faisant attention aux zones de flexion autour des charnières.
- Positionner le nouveau faisceau en respectant le cheminement d’origine, reposer les clips et reconnecter les prises.
- Remonter les garnitures, reconnecter la batterie et vérifier le fonctionnement des interrupteurs et de l’éclairage plaque.
Recommandations de montage
- Utiliser des outils adaptés et remplacer les clips de fixation cassés pour éviter que le faisceau ne frotte ou ne se pince.
- Appliquer éventuellement une graisse diélectrique sur les broches des connecteurs pour prévenir la corrosion.
- Veiller particulièrement aux passages près des charnières : c’est la zone la plus sollicitée en flexion.
- Tester toutes les fonctions (ouverture hayon, commande vitre, éclairage plaque) avant la remise en circulation du véhicule.
Pourquoi la pièce se détériore le plus souvent
Les causes courantes de défaillance sont l’usure mécanique due aux cycles répétés d’ouverture/fermeture (fatigue des conducteurs et gaine dans la zone de flexion), l’infiltration d’eau provoquant corrosion et courts-circuits, ainsi que des clips ou guides cassés entraînant des frottements et ruptures de câbles. Des connexions oxydées ou mal enclenchées peuvent aussi provoquer des dysfonctionnements intermittents.
Remarques finales
Référence à garder pour recherche et compatibilité : 9658919280, 6534QZ. Convient aux interventions de maintenance et réparations sur Citroën C4 Picasso première série. Pièce importante pour le confort et la sécurité d’utilisation du hayon arrière — un remplacement préventif est recommandé dès l’apparition de signes de rupture ou de mauvais contact.
