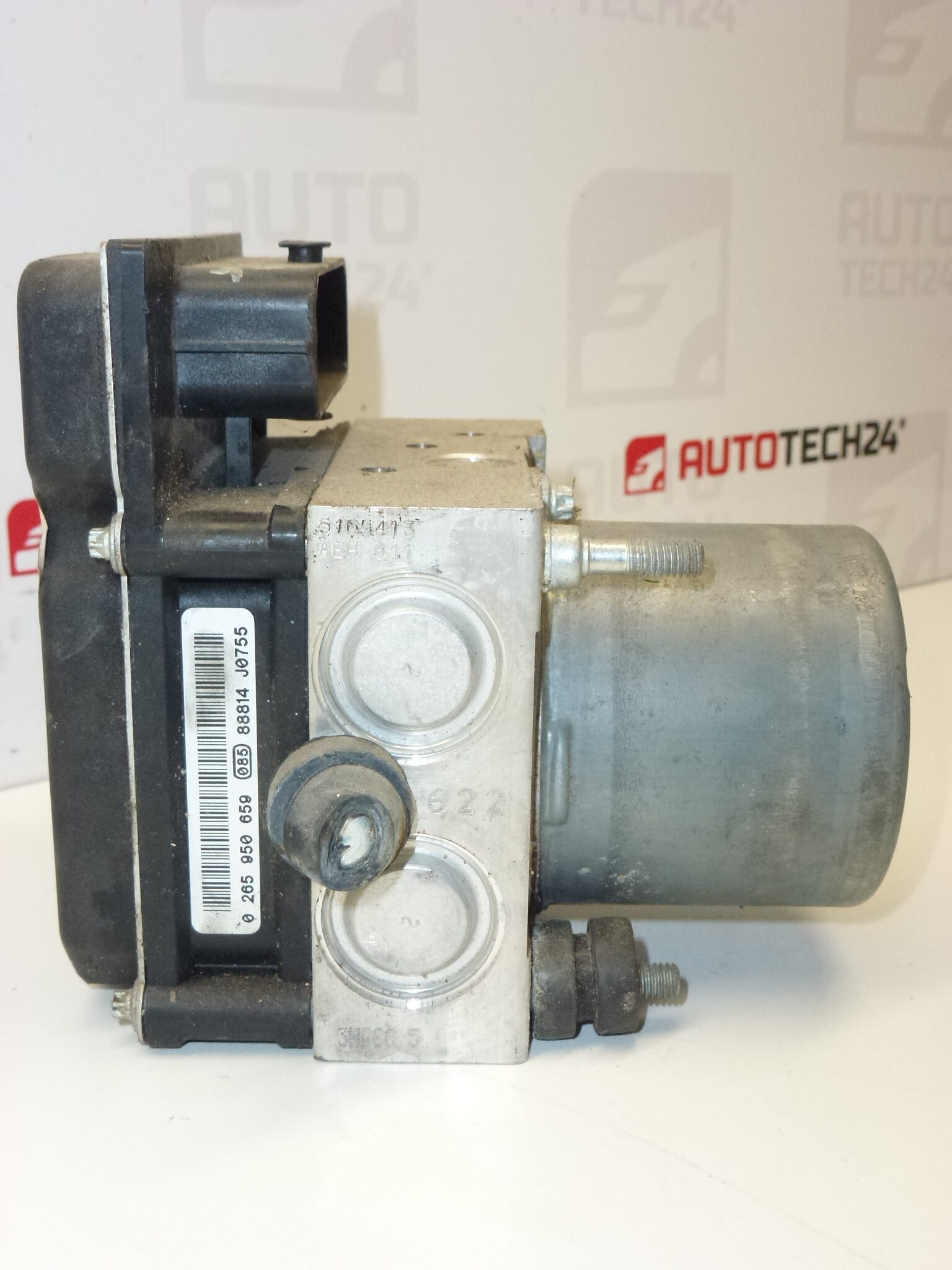

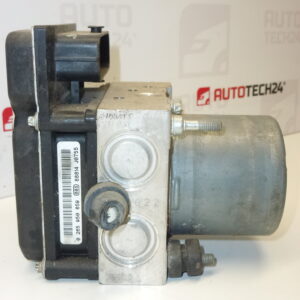

Module ABS ESP Citroën Peugeot 9665736080 0265950659 4541HE

Module de commande, unité, cube ABS ESP avec un morceau de câblage
Bloc de commande de frein hydraulique
Il s’agit d’une Peugeot 407 1.6 HDI 9HZ de 2008.

Description de la pièce

Ce module ABS ESP (boîtier de commande + bloc hydraulique) pour voitures Citroën/Peugeot permet de contrôler le système de freinage incluant les fonctions ABS et stabilité (ESP). Il s’agit d’une pièce fréquemment recherchée par numéro, c’est pourquoi nous incluons des marquages ​​complets dans l’offre, y compris le code Bosch 0265950659 et le numéro PSA 9665736080.

La pièce convient en remplacement en cas de dysfonctionnement de l’unité ABS/ESP ou du bloc hydraulique, lorsque l’ensemble du module doit être remplacé. Pour les unités d’occasion, il est essentiel de faire correspondre les marquages ​​sur l’étiquette/le retrait.

Informations techniques

• Fabricant : Stellantis (CITROEN / PEUGEOT)
• Modèle : Peugeot 407 (répertorié dans les documents : d’une Peugeot 407 1.6 HDI 9HZ de 2008) ; autres modèles : non précisé
• Autres numéros : 0265950659, 41682607380, 4541HE, 4541HF, 541HE, NFP

Codes produits

• Codes produits : 9665736080, 0265950659, 41682607380, 4541HE, 4541HF, 541HE, NFP

Recommandations d’installation

Généralement/typiquement pour un module ABS/ESP avec bloc hydraulique, le remplacement nécessite un travail minutieux au niveau des connecteurs électriques et du système de freinage. Les étapes exactes peuvent varier en fonction du modèle spécifique et de la marque de la voiture.

1) Avant le montage

• Comparez tous les numéros de pièces (en particulier 9665736080 et 0265950659) avec l’ancien module.
• Vérifiez l’ajustement des connecteurs, leur ajustement et leur état général : fissures, corrosion des broches, dommages aux filetages/trous.
• Assurez-vous que la pièce est propre et sèche, sans dommage évident sur le corps du bloc hydraulique.

2) Outils et matériels nécessaires

• Ensemble standard d’outils manuels (cliquet/embouts, tournevis)
• Outils permettant de travailler sur les conduites de frein (généralement des clés pour tuyaux de frein)
• Nettoyant pour contacts et chiffon (pour connecteurs)
• Matériel adapté pour la purge des freins (manuelle/sous pression selon la pratique)
• Diagnostics PSA (si initialisation/calibrage nécessaire après le remplacement – dépend de la voiture)

3) Procédure d’assemblage étape par étape

1. Sécuriser le véhicule contre tout mouvement et préparer une zone de travail propre.
2. Débranchez la batterie (pour protéger les composants électroniques).
3. Accédez au module ABS/ESP (retirez les couvercles/pièces obstruant selon la conception spécifique).
4. Marquer la position des connecteurs et des conduites de frein (pour éviter toute confusion lors du montage).
5. Débranchez soigneusement les connecteurs électriques (ne faites pas levier, vérifiez les fusibles des connecteurs).
6. Lâchez et débranchez les conduites de frein du bloc hydraulique – travaillez proprement, minimisez la pénétration de saleté.
7. Démontez la fixation du module et retirez l’ancienne unité.
8. Montez le nouveau module utilisé dans le support/montage et serrez les fixations de manière appropriée (sans spécifier de couples).
9. Connectez les conduites de frein dans le bon ordre et vérifiez qu’elles sont bien placées.
10. Branchez les connecteurs électriques et vérifiez que les fusibles s’enclenchent.
11. Faites l’appoint/renouvelez le liquide de frein si nécessaire et purgez le système de freinage comme d’habitude.
12. Connectez la batterie et effectuez un contrôle de fonctionnement (ou un diagnostic en fonction de l’équipement et des exigences du véhicule).
• 4) Contrôles post-assemblage et essai routier/vérification du fonctionnement
  • Vérifiez le serrage de toutes les connexions des conduites de frein et autour du module.
  • Vérifiez le bon fonctionnement de la pédale de frein et le bon fonctionnement des freins sur place.
  • Effectuez un essai routier minutieux et vérifiez qu’il n’y a pas de comportement de freinage inhabituel et que le système fonctionne normalement.

  5) Les erreurs de montage les plus courantes + comment les éviter

  • Echange de lignes/connecteurs → tout marquer et photographier avant le démontage.
  • Dommages aux broches du connecteur → je n’aime pas, utiliser un nettoyant pour contacts, vérifier les fusibles.
  • Aération insuffisante → aérez soigneusement, la pédale doit être stable.
  • Impuretés dans le système de freinage → travailler proprement, protéger les extrémités ouvertes de la poussière.

  Raisons pour lesquelles la pièce est endommagée

  • Humidité et corrosion au niveau des connecteurs et de l’ensemble (arrosage, oxydation des contacts).
  • Âge et contraintes thermiques de l’électronique (microfissures, connexions instables).
  • Dommages mécaniques lors d’un démontage/montage non professionnel (filetage déchiré, corps fissuré, broches endommagées).
  • Contamination du système de freinage (saleté, mauvaise manipulation lors de la déconnexion des conduites).
  • Fluctuations de tension ou déconnexion/connexion incorrecte de la batterie lors de travaux sur le câblage.
