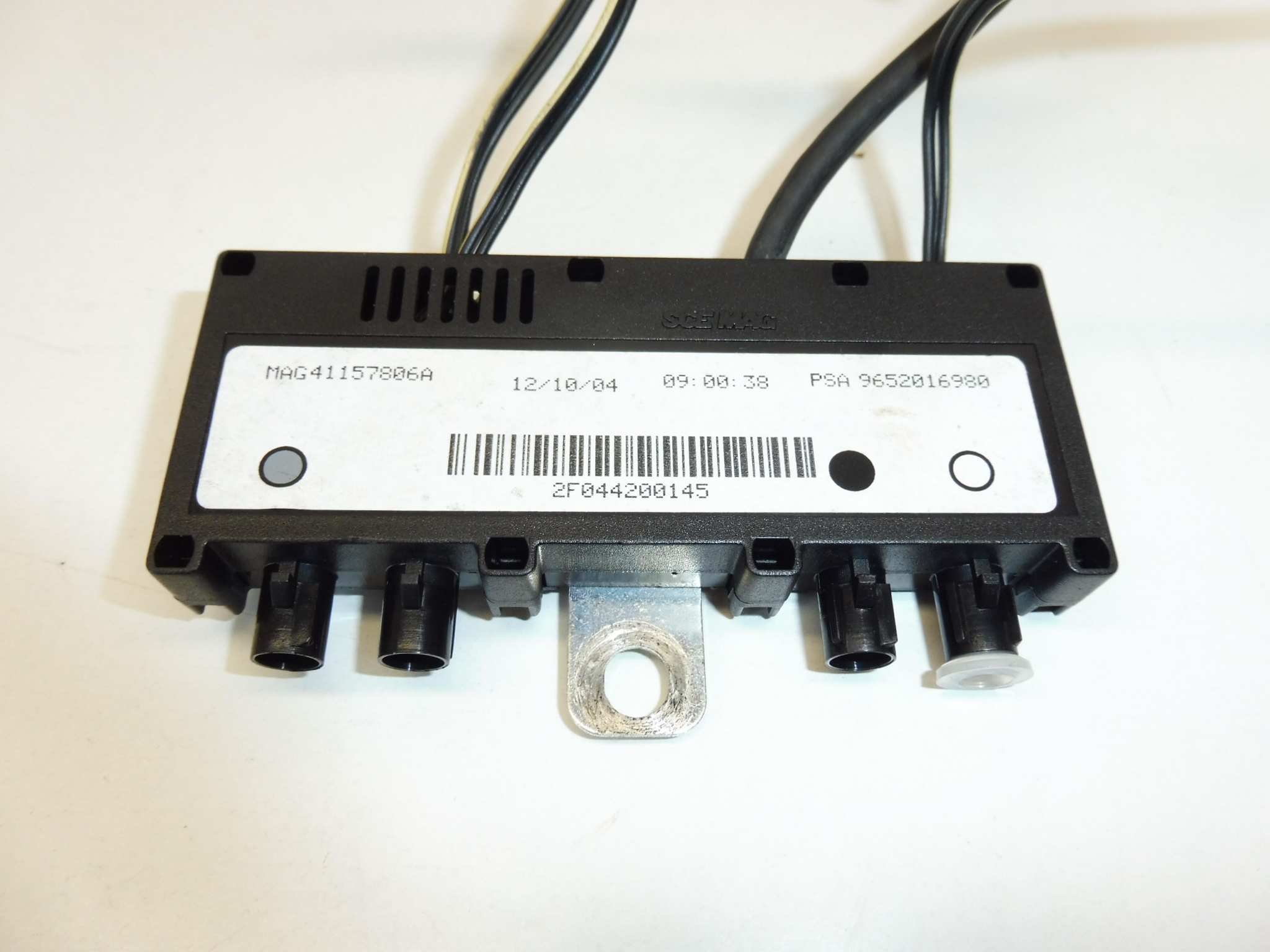

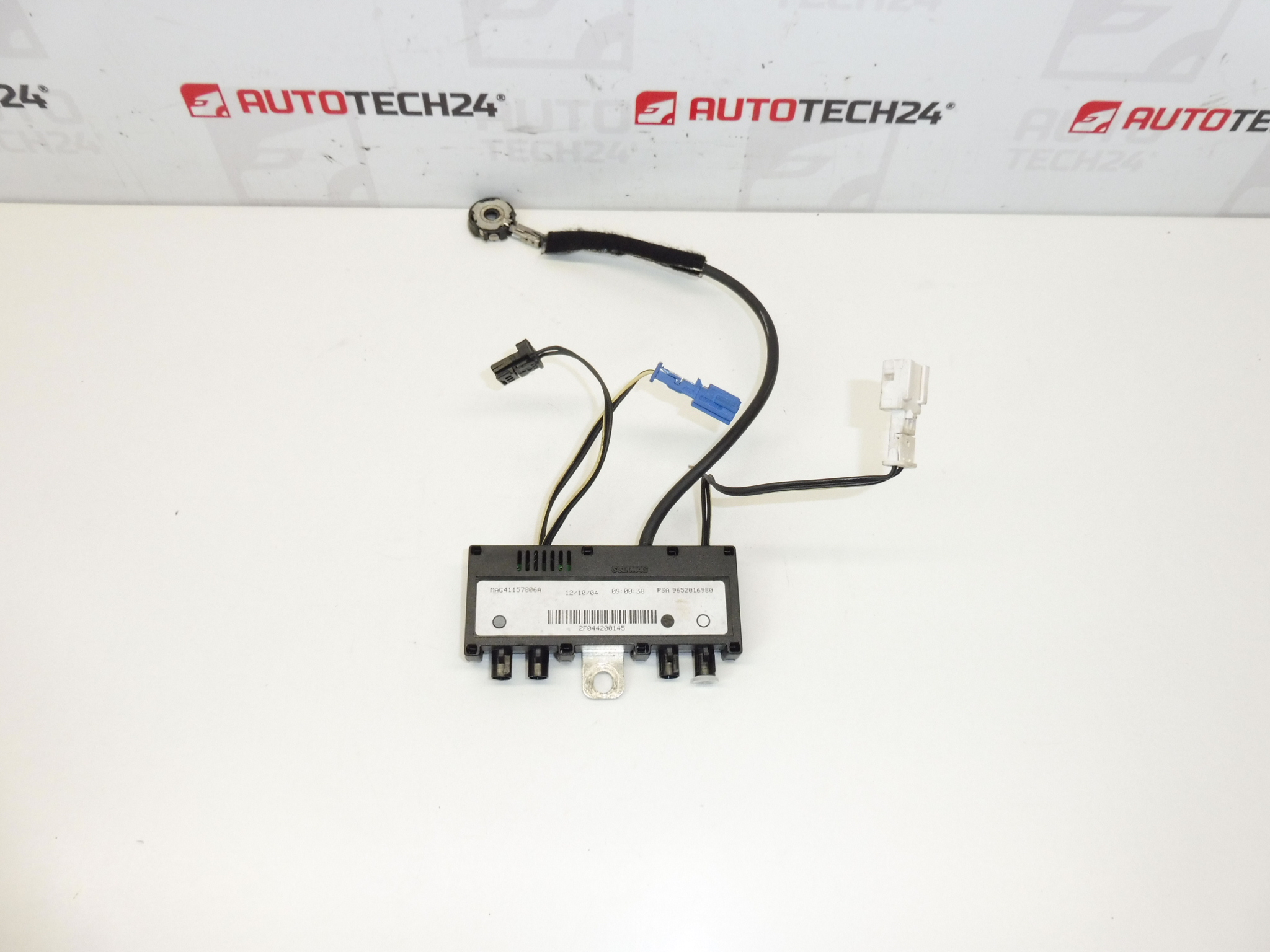

Module d’antenne d’impédance, adaptateur d’impédance pour Peugeot 307 CC
Module d’antenne conçu pour assurer l’adaptation d’impédance entre l’antenne et l’autoradio des véhicules Peugeot 307 CC. Ce composant permet d’optimiser le transfert du signal radio, de réduire les pertes liées à une inadéquation d’impédance et d’améliorer la qualité de la réception FM/AM. Pièce recherchée par référence 9652016980 / 6561R5, adaptée aux interventions en atelier comme aux réparations effectuées par des particuliers expérimentés.
Applications et compatibilité
Conçu pour :
- Peugeot 307 CC (modèle Coupé-Cabriolet)
Mots-clés SEO : Module d’antenne Peugeot 307, Adaptateur d’impédance 6561R5, Référence 9652016980, Antenne Peugeot 307 CC.
Fonction et avantages
- Adaptation d’impédance entre l’antenne et l’autoradio pour un transfert de signal optimal.
- Réduction des pertes de signal et amélioration de la qualité de réception radio.
- Remplacement simple et rapide pour restaurer la réception radio sans remplacer l’antenne entière.
Informations Techniques
- Fabricant: Stellantis / Peugeot
- Modèle: Peugeot 307 CC
- Codes Produit: 9652016980, 6561R5
- Autres Numéros: 6561R5 | 9652016980
Remplacement et procédure de montage
Remplacement recommandé par un technicien ou un bricoleur expérimenté. Procédure générale :
- Couper l’alimentation : Toujours Déconnecter la Batterie Avant Toute Intervention Électrique.
- Localiser le module : Accéder au module d’antenne selon l’implantation du véhicule (selon finition, visible derrière les garnitures ou intégré au faisceau d’antenne).
- Démonter les garnitures nécessaires à l’accès en utilisant des outils de démontage de garniture pour éviter les dégâts.
- Débrancher le Connecteur : Vérifier l’état des broches et du logement (corrosion, oxydation, clips cassés).
- Remplacer le Module : Installer le nouveau module, vérifier l’assise et la fixation, reconnecter le connecteur.
- Contrôles de Fonctionnement : Reconnecter la batterie, démarrer l’autoradio et vérifier la qualité de réception sur plusieurs fréquences.
Recommandations De Montage
- Respecter les consignes de sécurité et débrancher la batterie avant toute manipulation.
- Utiliser des outils adaptés pour éviter d’endommager les garnitures et les clips plastiques.
- Examiner et nettoyer les contacts avant remontage ; appliquer éventuellement un produit de contact électrique adapté si nécessaire.
- Vérifier l’étanchéité et l’intégrité du faisceau d’antenne pour prévenir les infiltrations d’eau.
- Tester l’autoradio après montage sur plusieurs stations pour s’assurer d’une réception homogène.
Fréquence Des Pannes Et Causes Courantes
La durabilité de ce type de module est généralement bonne, mais des défaillances surviennent avec le temps ou suite à des agressions extérieures :
- Corrosion ou oxydation des connecteurs due à l’humidité ou à une infiltration d’eau.
- Usure mécanique des câbles ou rupture du faisceau lors d’interventions ou de mouvements répétitifs (toit ouvrant sur les CC).
- Soudures internes fatigues après de nombreuses années d’utilisation ou variations thermiques.
- Mauvais contact dû à un branchement incomplet ou à des clips cassés.
Conseils De Diagnostic
- Vérifier d’abord la réception radio et comparer la qualité avant/après débranchement du module.
- Contrôler visuellement les connecteurs et tester la continuité électrique si possible.
- Remplacer le module en cas de corrosion visible, d’odeur de brûlé ou de coupure électrique intermittente.
Pièce de remplacement pratique pour restaurer la fonctionnalité radio sur Peugeot 307 CC. Référence à rechercher en atelier : 9652016980 / 6561R5.
