Unité de protection d’alimentation batterie pour véhicules CITROËN et PEUGEOT avec système Start-Stop
Description

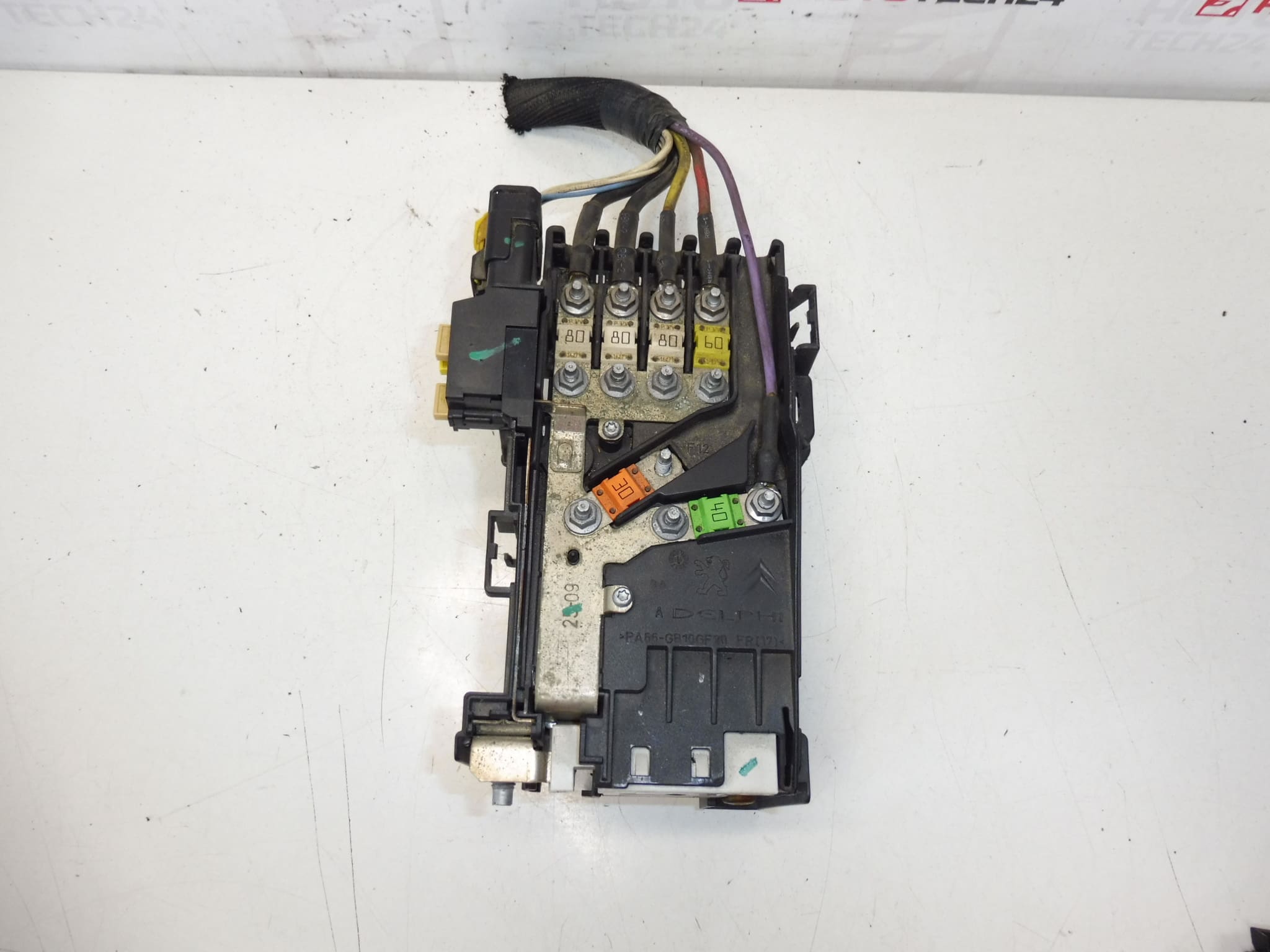

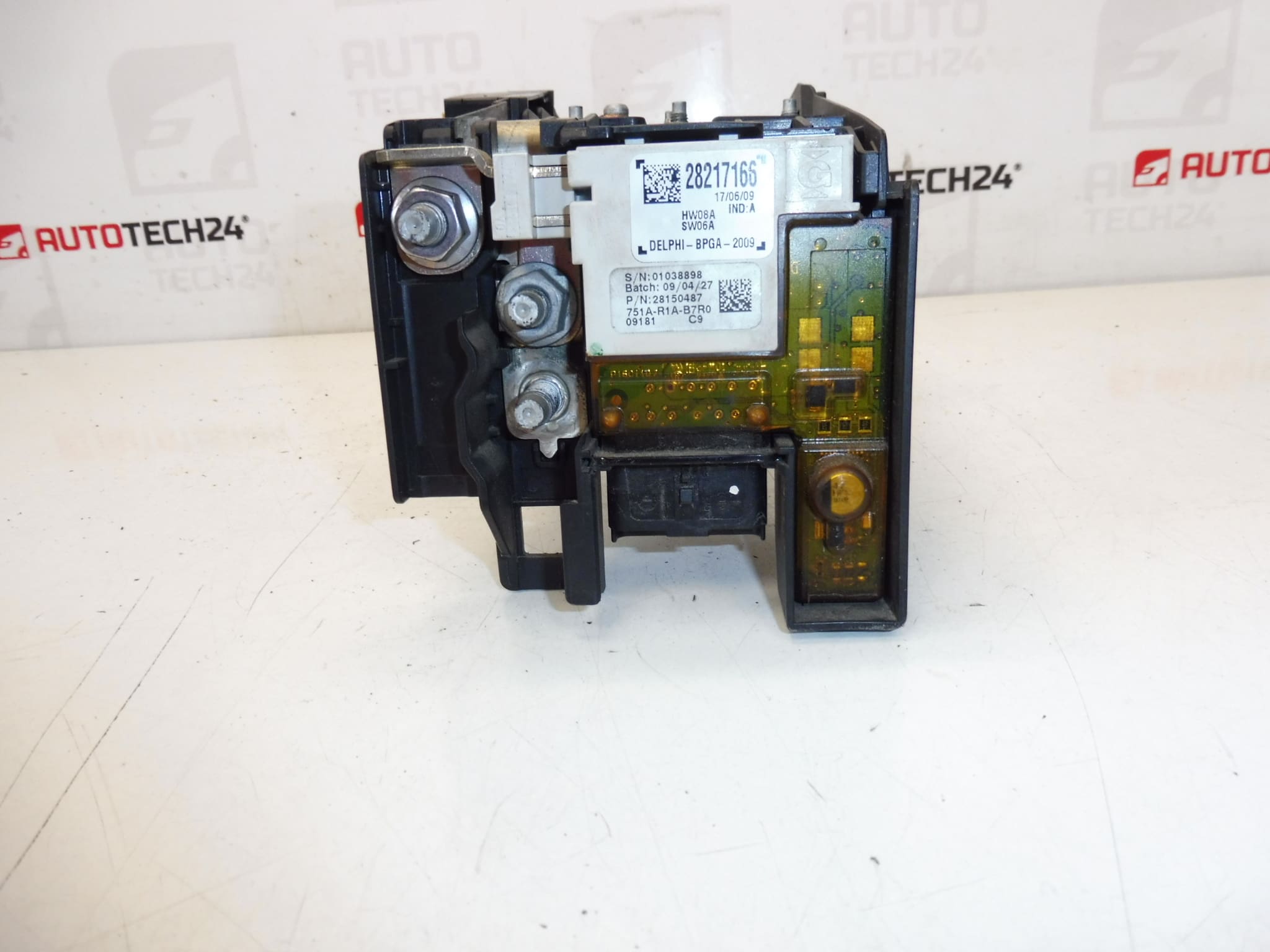

Module de fusibles/boîtier d’alimentation (BSM) destiné aux véhicules du groupe Stellantis équipés de la fonction Start-Stop. Références recherchées : 9666527680, 28217166, 6500GR. Pièce adaptée aux ateliers et aux bricoleurs expérimentés qui souhaitent remplacer un module défaillant assurant la distribution d’alimentation et la protection des circuits moteurs et auxiliaires.
Fonction et signes de défaillance
Le module assure la protection et la répartition des alimentations depuis la batterie vers les organes moteurs et accessoires, ainsi que la gestion de certains aspects du système Start-Stop. Une panne du module se manifeste souvent par : démarrages irréguliers, perte d’alimentation de circuits (capteurs, essuies-glaces, éclairage), messages d’erreur au tableau de bord, ou impossibilité d’activer/désactiver le Start-Stop.
Compatibilité et Références
Souvent recherché par son numéro d’article, ce module est compatible avec plusieurs modèles Citroën et Peugeot : Citroën C4, Citroën C4 II, Citroën C4 Picasso, Peugeot 3008 I, Peugeot 308, Peugeot 5008 I. Vérifiez la référence mécanique sur la pièce avant l’achat. Références produit : 9666527680, 28217166, 6500GR. Autres numéros associés : 28236841.
Remplacement — Comment procéder
Remplacement recommandé par un professionnel ou une personne expérimentée en électricité automobile :
- Couper l’alimentation : déconnecter la batterie avant toute intervention.
- Accéder au boîtier : déposer la garniture et protections pour atteindre le BSM selon l’implantation du véhicule.
- Débrancher soigneusement tous les connecteurs et retirer les fixations.
- Remplacer le module par la nouvelle unité en respectant l’ordre inverse de montage et en vérifiant l’état des fixations et des connecteurs.
- Après remontage, reconnecter la batterie et réaliser une vérification électronique pour effacer les codes défaut et contrôler le bon fonctionnement des circuits.
Recommandations de montage
- Toujours déconnecter la batterie avant la dépose pour éviter tout court-circuit ou dommage électronique.
- Contrôler l’état des connecteurs et des pistes : oxydation, broches écrasées ou corrosion doivent être traitées avant remontage.
- Utiliser des outils isolés et respecter le couple de serrage des fixations pour éviter les vibrations.
- Après remplacement, effectuer un contrôle avec un outil de diagnostic adapté pour s’assurer de l’absence de défauts persistants.
Pourquoi la pièce se casse le plus souvent
Les causes courantes de défaillance sont l’oxydation et l’infiltration d’humidité, les vibrations prolongées, les surtensions électriques (mauvais câblage ou alternateur défectueux) ainsi que l’usure liée aux cycles fréquents du système Start-Stop. Des connecteurs corrodés ou des fusibles internes grillés peuvent également provoquer des dysfonctionnements.
Informations techniques
- Fabricant: Stellantis (Citroën / Peugeot)
- Modèle: Module de fusibles / Boîtier Servitudes Moteur (BSM) compatible avec Citroën C4, Citroën C4 II, Citroën C4 Picasso, Peugeot 3008 I, Peugeot 308, Peugeot 5008 I
- Codes produit: 9666527680, 28217166, 6500GR
- Autres numéros: 28236841
Conseils finaux
Cette unité est une pièce centrale pour la distribution électrique et l’intégrité des fonctions Start-Stop. Pour garantir une remise en état durable, vérifiez systématiquement l’environnement du boîtier (étanchéité, état des masses) et remplacez les composants annexes dégradés. Si des codes défaut persistent après remplacement, un diagnostic approfondi est recommandé pour identifier une cause sous-jacente.
