Module fusible gestion alimentation Citroën C4 II 9665878180 6500JE

Protection électrique et unité de commande pour voitures CITROEN C4 II

Description de la pièce

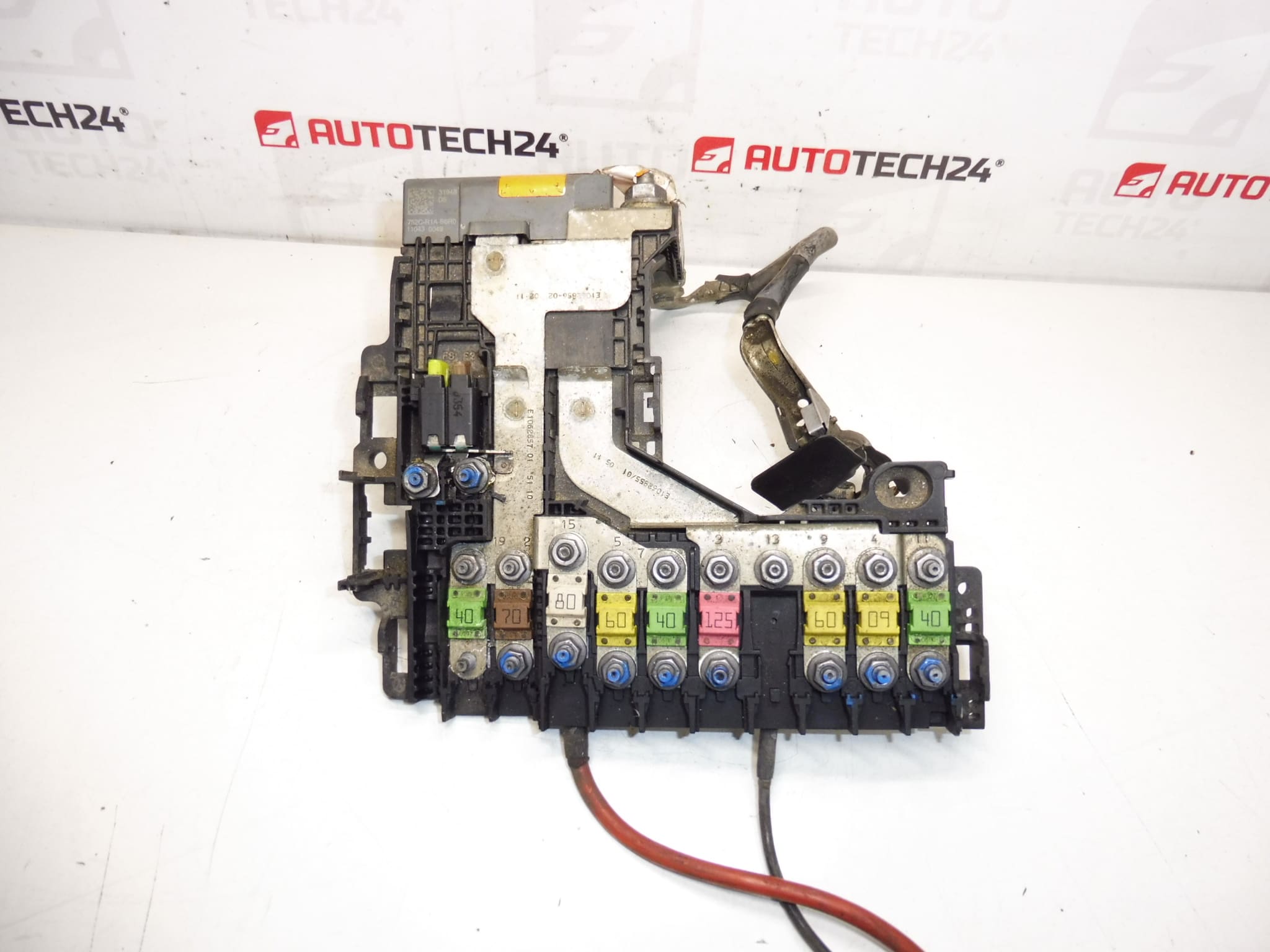

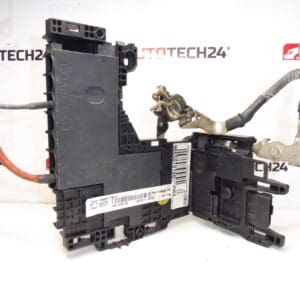

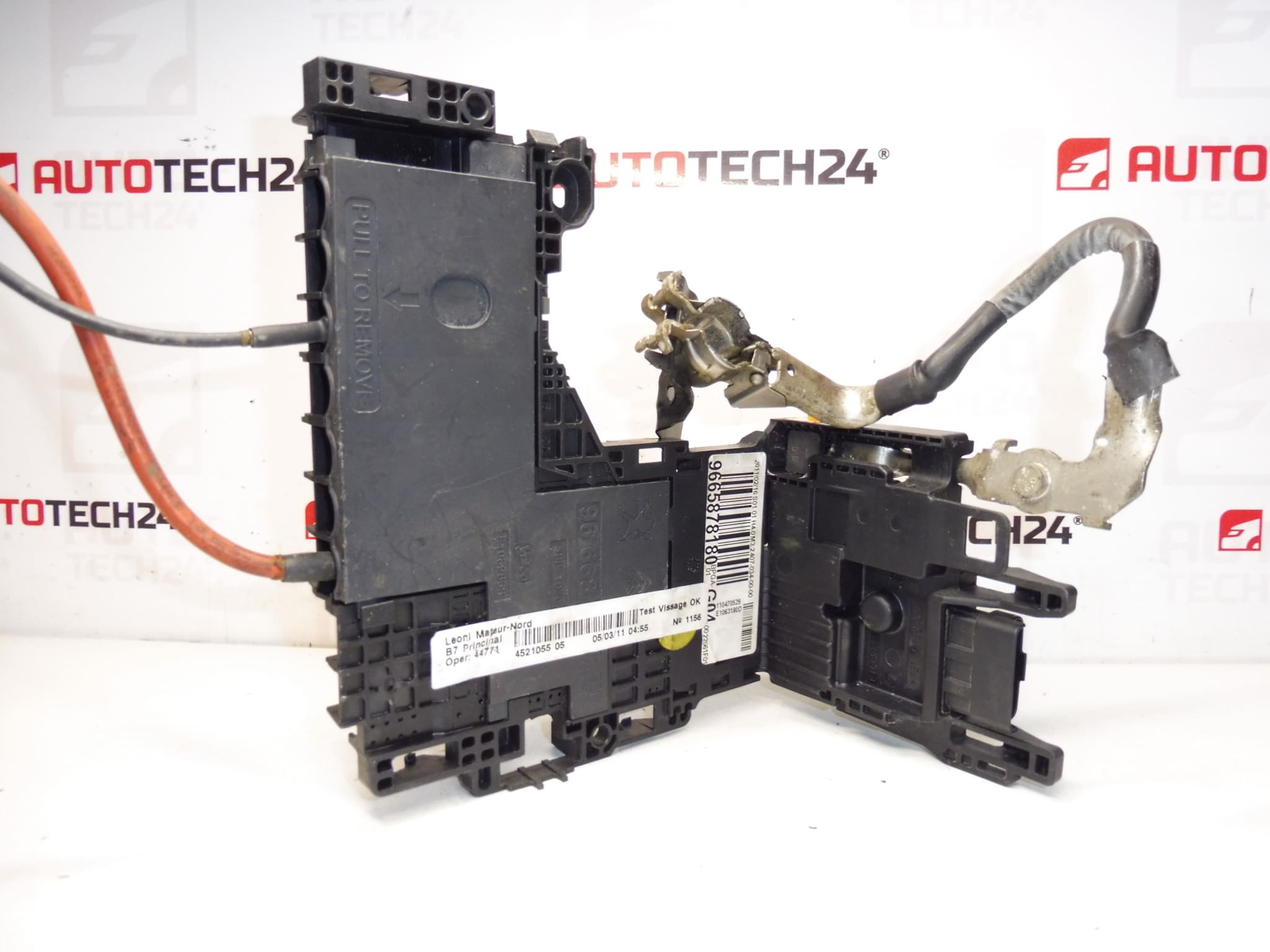

Ce module de gestion de l’alimentation par fusible (BSM) est utilisé pour protéger et distribuer l’énergie électrique dans le compartiment moteur du véhicule. Il est destiné à la Citroën C4 II et constitue une pièce d’occasion pouvant servir de remplacement en cas de panne de courant, lorsque le module entier doit être remplacé au lieu d’éléments individuels.

L’avantage de la recherche par numéro est la certitude de correspondre à la pièce d’origine – c’est pourquoi nous vous recommandons de comparer tous les marquages ​​​​et équipements de connecteurs répertoriés avec le module existant dans la voiture.

Informations techniques

• Fabricant : Stellantis (CITROEN / PEUGEOT)
• Modèle : Citroën C4 II
• Autres numéros : 9665878080, 6500JE

Codes produits

• Codes produits : 9665878180, 9665878080, 6500JE

Recommandations d’installation

Généralement/typiquement pour le BSM (module de fusibles dans le compartiment moteur), la procédure exacte peut varier en fonction de l’équipement spécifique et de la conception de la voiture. Ci-dessous une procédure générale pratique pour ce type de pièce.

1) Avant le montage

• Comparez la pièce d’origine avec la nouvelle : correspondance du code produit (9665878180/9665878080/6500JE), nombre et forme des connecteurs, verrous et supports des connecteurs.
• Vérifiez visuellement le module : fissures, signes de surchauffe, contacts verts, positions de fusibles endommagées.
• Avant toute manipulation de l’installation électrique, débranchez la batterie (pôle négatif minimum) et attendez un moment que les systèmes se mettent en veille.

2) Outils et matériels nécessaires (en général)

• Jeu de base de cliquets/embouts et tournevis
• Pied de biche en plastique pour couvertures
• Agent nettoyant pour contacts électriques (si nécessaire)
• Gants, lampe de poche

3) Procédure d’assemblage étape par étape

1. Coupez le contact, retirez la clé/éteignez le système et débranchez la batterie.
2. Accédez au module (généralement en retirant le(s) couvercle(s) du compartiment moteur en fonction de la conception spécifique).
3. Avant de déconnecter, étiquetez les connecteurs (une photo sur votre téléphone vous aidera grandement lors de la reconnexion).
4. Lâchez progressivement les verrous des connecteurs et débranchez les connecteurs. Ne tirez pas sur le câblage, uniquement sur les corps des connecteurs.
5. Dévissez la fixation du module (vis/clips selon modèle) et retirez le module.
6. Vérifiez l’état des connecteurs correspondants sur le câblage : oxydation, broches desserrées, humidité.
7. Placez le nouveau module usagé dans le support et fixez-le en le fixant.
8. Rebranchez tous les connecteurs, toujours jusqu’à la butée et cliquez sur les fusibles.
9. Vérifiez qu’aucun faisceau n’est sous tension et que les câbles ne sont pas coincés sous le capot.
10. Réassemblez les capots et toutes les pièces retirées.
11. Connectez la batterie.
12. Mettez le contact et laissez la voiture initialiser ses systèmes.
• 4) Contrôles post-assemblage et essai routier/vérification du fonctionnement
  • Vérifiez le fonctionnement normal du système électrique (démarrage, charge, appareils de base) et s’il n’y a pas de panne de courant.
  • Vérifiez que le module et les connecteurs ne surchauffent pas et que tout est correctement enclenché.

  5) Les erreurs de montage les plus courantes + comment les éviter

  • Batterie non déconnectée → risque de court-circuit/endommagement de l’électronique ; débranchez toujours avant le démontage.
  • Connecteur non cliqué → pannes aléatoires ; vérifiez toujours les serrures et les sièges après la connexion.
  • Échanger les connecteurs → l’étiquetage et la documentation photographique avant la déconnexion seront utiles.
  • Ignorer l’oxydation → nettoyer les contacts et remédier à la cause de l’humidité, sinon le défaut pourrait réapparaître.

  Raisons pour lesquelles la pièce est endommagée

  • Humidité et corrosion au niveau du module et des connecteurs (fuite, condensation).
  • Oxydation des contacts et résistances de transition conduisant à un échauffement.
  • Surcharge du circuit (par exemple, consommation élevée à long terme) et contrainte thermique qui en résulte.
  • Court-circuits dans le câblage ou connecteurs endommagés qui détruisent progressivement le module.
  • Interventions inexpérimentées (fusibles inadaptés, saleté dans les emplacements des fusibles, manipulation brutale).
