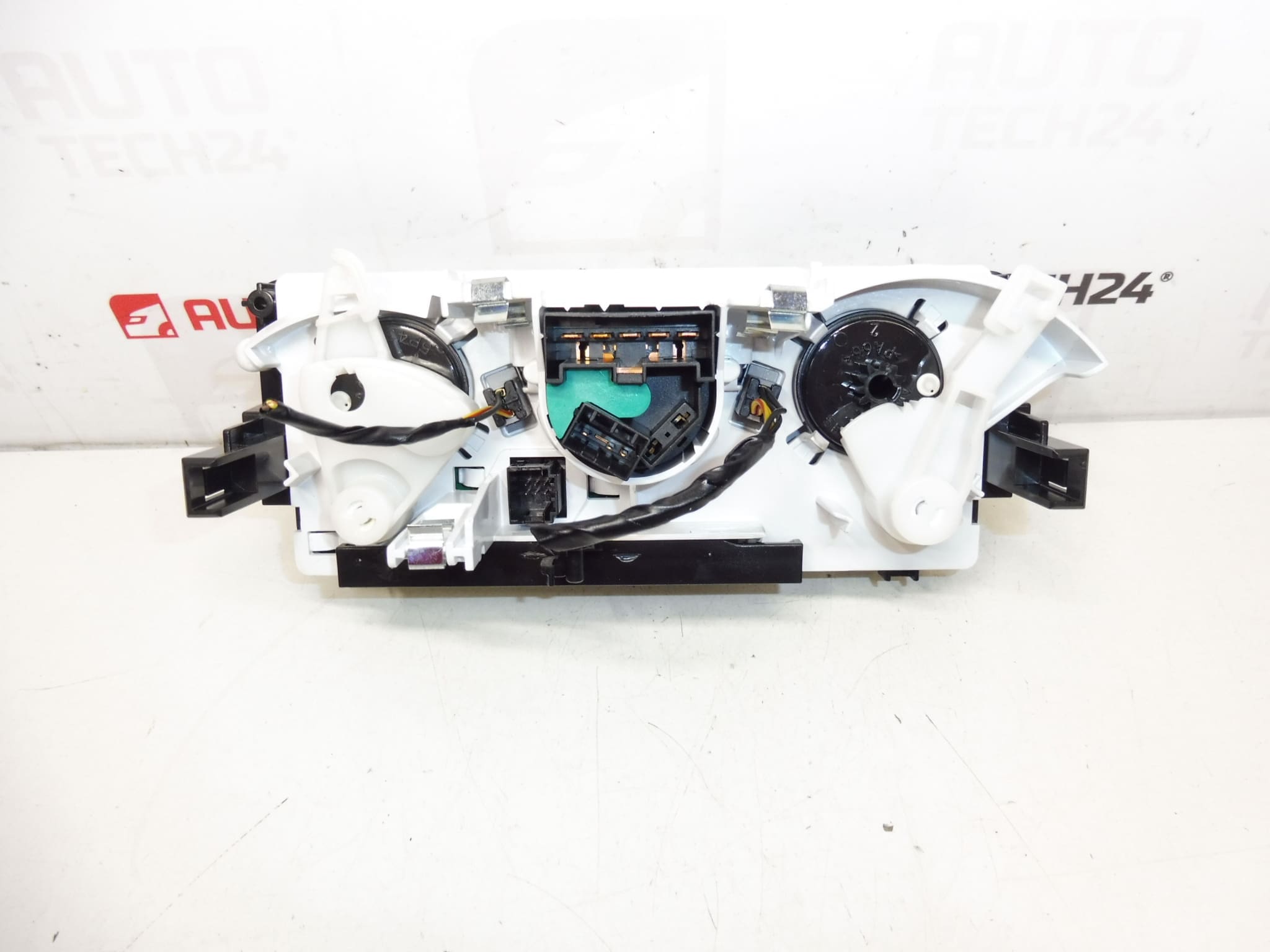

Commande de chauffage/climatisation pour véhicules Peugeot 301 et Citroën C-Elysée
Module de commande de la climatisation adapté aux séries Peugeot 301 et Citroën C-Elysée. Références courantes recherchées par les professionnels et les bricoleurs : 9807081177 et 1609170580. Pièce issue du groupe Stellantis, conçue pour piloter les fonctions de chauffage, de ventilation et de conditionnement d’air du tableau de bord. Remplacer ce produit permet de retrouver un contrôle précis de la température, des ventilateurs et des modes d’aération.
Fonction
La commande de chauffage/climatisation permet de gérer : la sélection de la température, la vitesse du ventilateur, la distribution d’air (pare-brise, face, pieds), la recirculation d’air et l’activation/désactivation de la climatisation (signal vers le relais compresseur). Selon la version, elle peut comporter des potentiomètres, des boutons ou un affichage digital et envoie des commandes aux actionneurs et aux calculateurs HVAC du véhicule.
Compatibilité
Compatible avec les modèles suivants (vérifier référence avant montage) :
- Peugeot 301
- Citroën C-Elysée
Informations techniques
- Fabricant: Stellantis (Citroën / Peugeot)
- Modèle: Peugeot 301, Citroën C-Elysée
- Codes produit: 9807081177, 1609170580
- Autres numéros: Voir références constructeur et marquages sur la pièce
Remplacement et montage
Procédure générale de remplacement : déconnecter la batterie avant toute intervention. Retirer les caches et le cadre du tableau de bord pour accéder au module. Dévisser les fixations, déverrouiller les agrafes puis débrancher soigneusement les connecteurs électriques. Positionner la nouvelle unité, rebrancher les connecteurs et remonter l’habillage dans l’ordre inverse. Vérifier le bon fonctionnement de toutes les commandes (vitesses, modes, recirculation, commande de climatisation).
Conseils de montage
- Toujours couper la batterie avant démontage pour éviter les courts-circuits et dommages électroniques.
- Contrôler les fusibles et l’état du faisceau avant de remplacer la commande (un problème de fusible ou de connecteur peut imiter une panne de la commande).
- Manipuler les connecteurs par le corps du connecteur et non par les fils pour éviter les arrachements.
- Protéger l’intérieur de l’habitacle contre l’humidité et la saleté lors du démontage pour limiter le risque de corrosion.
- Après montage, tester le fonctionnement complet du système HVAC et la commande de la climatisation.
Raison la plus fréquente de panne
Les pannes surviennent le plus souvent à cause de l’usure des commandes mécaniques (potentiomètres, axes et boutons), de l’infiltration d’humidité et de la corrosion des contacts, de ruptures de câblage ou de soudure interne due aux vibrations et aux variations thermiques. Des problèmes électriques en amont (fusibles, relais, masse défectueuse) peuvent également provoquer un dysfonctionnement apparent de la commande.
Références fréquentes pour recherche et commande : 9807081177, 1609170580 — utilisez ces numéros lors de vos recherches pour retrouver rapidement la bonne pièce.
