Serrure de porte conducteur pour les véhicules du groupe Stellantis CITROEN PEUGEOT OPEL FIAT TOYOTA
Description de la pièce

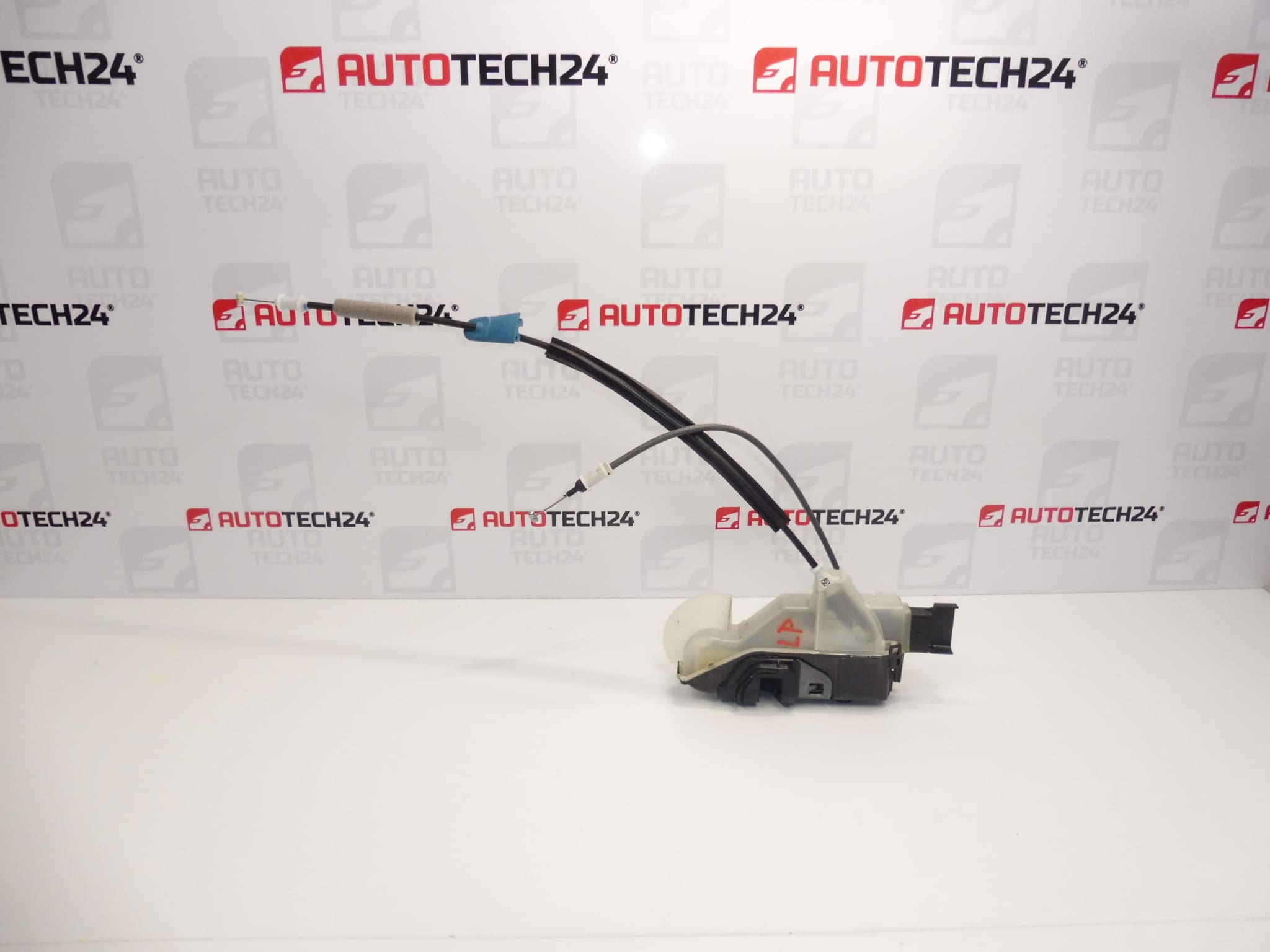

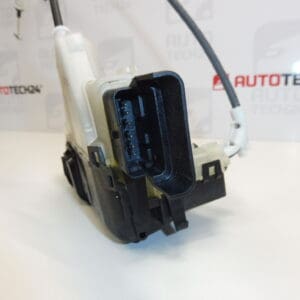

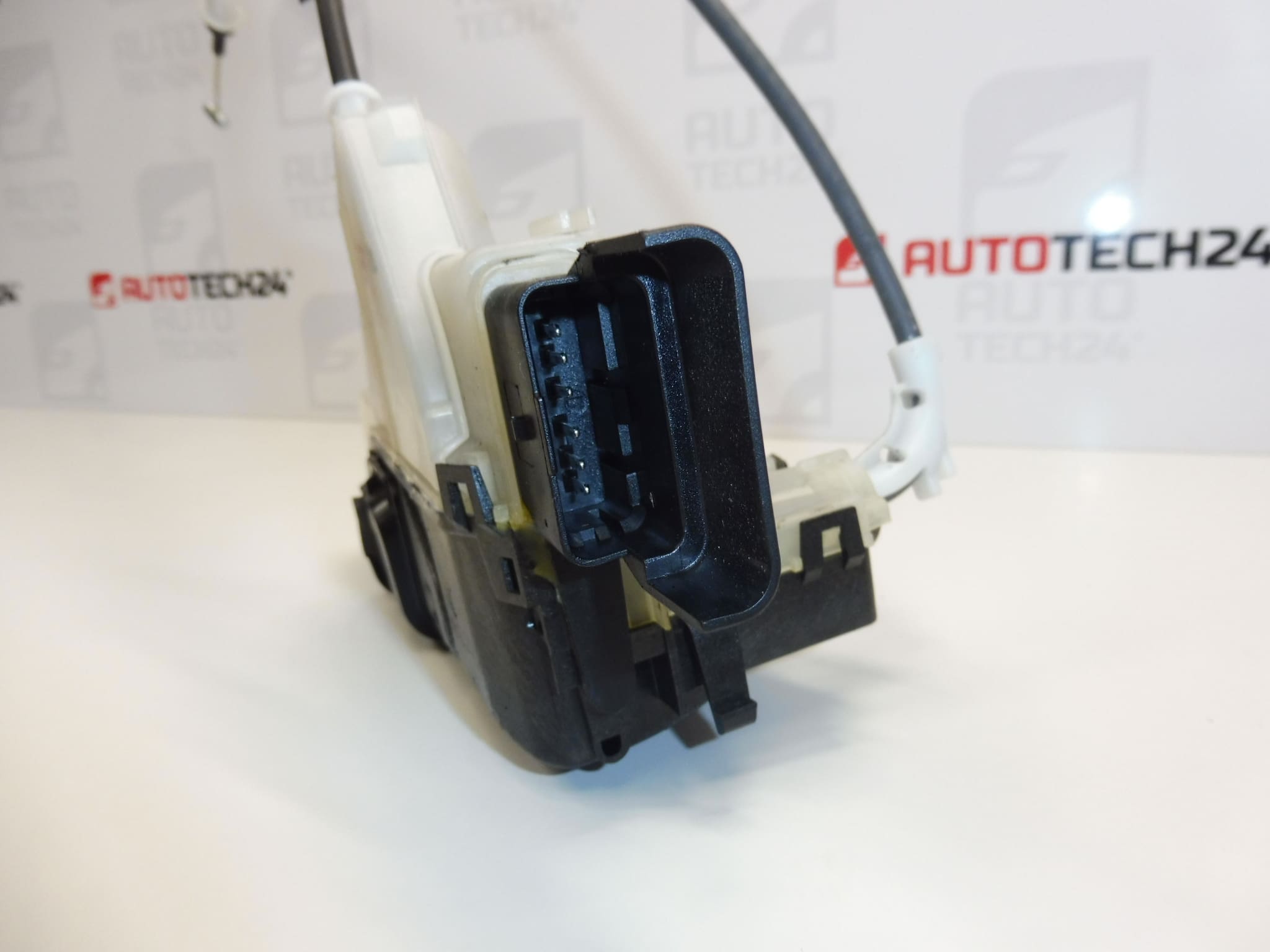

La serrure de porte conducteur Citroën Peugeot portant le numéro de produit 9816343480 est une pièce de rechange destinée à réparer une serrure de porte défectueuse ou endommagée. Elle permet de fermer et de verrouiller la porte. Le bon fonctionnement de la serrure est important non seulement pour la sécurité du véhicule, mais aussi pour maintenir la porte en position fermée en toute sécurité.
Dans la documentation, cette pièce est répertoriée pour les modèles Citroën Berlingo K9, OPEL COMBO E K9, PEUGEOT PARTNER III et PEUGEOT RIFTER. Lors de votre choix, comparez le numéro 9816343480 avec celui de la pièce d’origine et vérifiez la concordance de la version, des fixations et des connexions. Cette serrure d’occasion permet d’effectuer une réparation sans avoir à acheter une pièce neuve.
Informations techniques
- Fabricant : non précisé ; la documentation mentionne la désignation Stellantis CITROEN PEUGEOT.
- Modèle : Citroën Berlingo K9, OPEL COMBO E K9, PEUGEOT PARTNER III, PEUGEOT RIFTER.
- Type de pièce : serrure de porte.
- Emplacement : porte conducteur.
- État : pièce d’occasion.
- Autres numéros : non précisé.
Codes produits
- Codes produits : 9816343480.
Le numéro de produit est un repère important pour rechercher une pièce de remplacement. Comparez également les caractéristiques mécaniques et électriques de la serrure d’origine ; le seul nom du modèle ne permet pas toujours de distinguer toutes les variantes.
Recommandations de montage
La procédure ci-dessous est générale et correspond généralement au remplacement d’une serrure de porte avec connexion électrique. La méthode exacte d’accès à la serrure, de déconnexion des commandes et de fixation dépend du modèle et de la version du véhicule. Suivez la procédure d’entretien du constructeur.
1) Avant le montage
- Comparez la référence de la pièce, la forme du boîtier, les points de fixation, le connecteur et les connexions des câbles ou tringles de commande avec l’ancienne pièce.
- Vérifiez la serrure d’occasion : son boîtier ne doit pas être fissuré, ses fixations endommagées, ses commandes déformées ni ses contacts visiblement abîmés.
- Avant le remplacement, vérifiez également le câblage, le connecteur, la commande par la poignée et l’état de la gâche. La serrure elle-même n’est pas nécessairement à l’origine du défaut.
- Prévoyez un moyen d’accéder au véhicule en toute sécurité pendant les vérifications, afin d’éviter tout verrouillage accidentel.
2) Outils et matériel nécessaires
- Outils à main courants adaptés aux éléments de fixation utilisés.
- Outils en plastique pour le démontage des garnitures et des clips.
- Lampe, gants de protection et chiffon propre.
- Selon l’état, matériel adapté pour rétablir l’étanchéité du film de protection ou du cache de porte.
3) Procédure de montage étape par étape
- Immobilisez le véhicule, coupez le contact et laissez la porte ouverte. Gardez la clé à l’extérieur du véhicule.
- Avant de débrancher les connecteurs électriques, mettez le système électrique hors tension et, le cas échéant, débranchez la batterie conformément aux instructions du constructeur du véhicule.
- Selon la procédure d’entretien, démontez les éléments nécessaires de la garniture de porte. Dégagez les clips progressivement, sans forcer.
- Si l’accès est masqué par un film de protection ou un cache, dégagez-les avec précaution afin de pouvoir rétablir leur étanchéité.
- Prenez en photo le cheminement du câblage et le branchement des câbles ou tringles de commande. Notez la position de leurs supports et de leurs clips de retenue.
- Déverrouillez le dispositif de retenue du connecteur électrique et débranchez-le en tirant sur le boîtier, et non sur les fils. Déconnectez les commandes conformément à leur conception.
- Maintenez la serrure, desserrez les fixations et retirez-la sans solliciter les éléments environnants.
- Vérifiez les fixations accessibles, le câblage et les commandes. Enlevez les saletés et réparez les éventuels défauts connexes susceptibles de gêner le fonctionnement de la serrure de remplacement.
- Installez la serrure de remplacement sans forcer et fixez-la conformément aux instructions du constructeur. Raccordez les câbles ou tringles et vérifiez que leurs clips de retenue sont correctement en place.
- Branchez le connecteur électrique et disposez le câblage de façon à ce qu’il ne soit pas pincé ni placé dans la trajectoire des pièces mobiles de la porte.
- Rétablissez l’alimentation conformément à la procédure du constructeur et vérifiez le fonctionnement de la serrure et des poignées avant de fermer complètement la porte. Si vous testez le loquet alors que la porte est ouverte, remettez-le en position ouverte avant de fermer la porte ; ne mettez pas les doigts dans le mécanisme.
- Une fois le bon fonctionnement vérifié, rétablissez l’étanchéité de la couche de protection, remontez la garniture et effectuez un contrôle final avec la porte entièrement remontée.
4) Contrôles après le montage et vérification du fonctionnement
- Testez plusieurs fois l’ouverture et la fermeture de la porte, ainsi que le fonctionnement des poignées intérieure et extérieure.
- Vérifiez le verrouillage et le déverrouillage par les moyens disponibles selon l’équipement du véhicule, ainsi que, le cas échéant, le signalement d’une porte ouverte.
- La porte doit rester fermée en toute sécurité, sans qu’il soit nécessaire de la claquer avec force. Les commandes ne doivent pas se coincer.
- N’effectuez un essai routier qu’après avoir vérifié que la porte est correctement sécurisée. Si la porte ne reste pas fermée de manière fiable, ne conduisez pas le véhicule.
5) Erreurs de montage les plus fréquentes et comment les éviter
- Câble ou tringle mal positionné(e) : comparez le cheminement avec la photo prise avant le démontage et vérifiez que tous les clips de retenue sont bien fixés.
- Connecteur mal enclenché ou câblage pincé : vérifiez la connexion et le cheminement des fils avant de remettre le cache.
- Fermeture de la porte sans essai préalable : vérifiez d’abord le fonctionnement du mécanisme alors que la porte est ouverte, afin de réduire le risque qu’elle se bloque.
- Étanchéité de la couche de protection endommagée : après le montage, rétablissez une adhérence continue afin d’empêcher l’eau de pénétrer dans des endroits indésirables.
- Défaut extérieur à la serrure non détecté : vérifiez également les poignées, les commandes, la connexion électrique et l’alignement de la porte avec la gâche.
Causes d’endommagement de la pièce
Pour les serrures de porte en général, les causes fréquentes d’endommagement sont les suivantes :
- Usure mécanique des pièces mobiles due à une utilisation prolongée.
- Humidité, saletés et corrosion, qui peuvent gêner le mouvement du mécanisme ou le contact électrique.
- Portes claquées violemment ou mauvais réglage des portes, qui augmentent la charge exercée sur la serrure.
- Câbles, tringles ou poignées qui accrochent, empêchant le mécanisme de revenir à la bonne position.
- Défaillance de la commande électrique ou de la connexion, susceptible de provoquer un verrouillage irrégulier ou inopérant.
- Ouverture forcée ou démontage effectué sans précaution, pouvant déformer le mécanisme et endommager les fixations.
