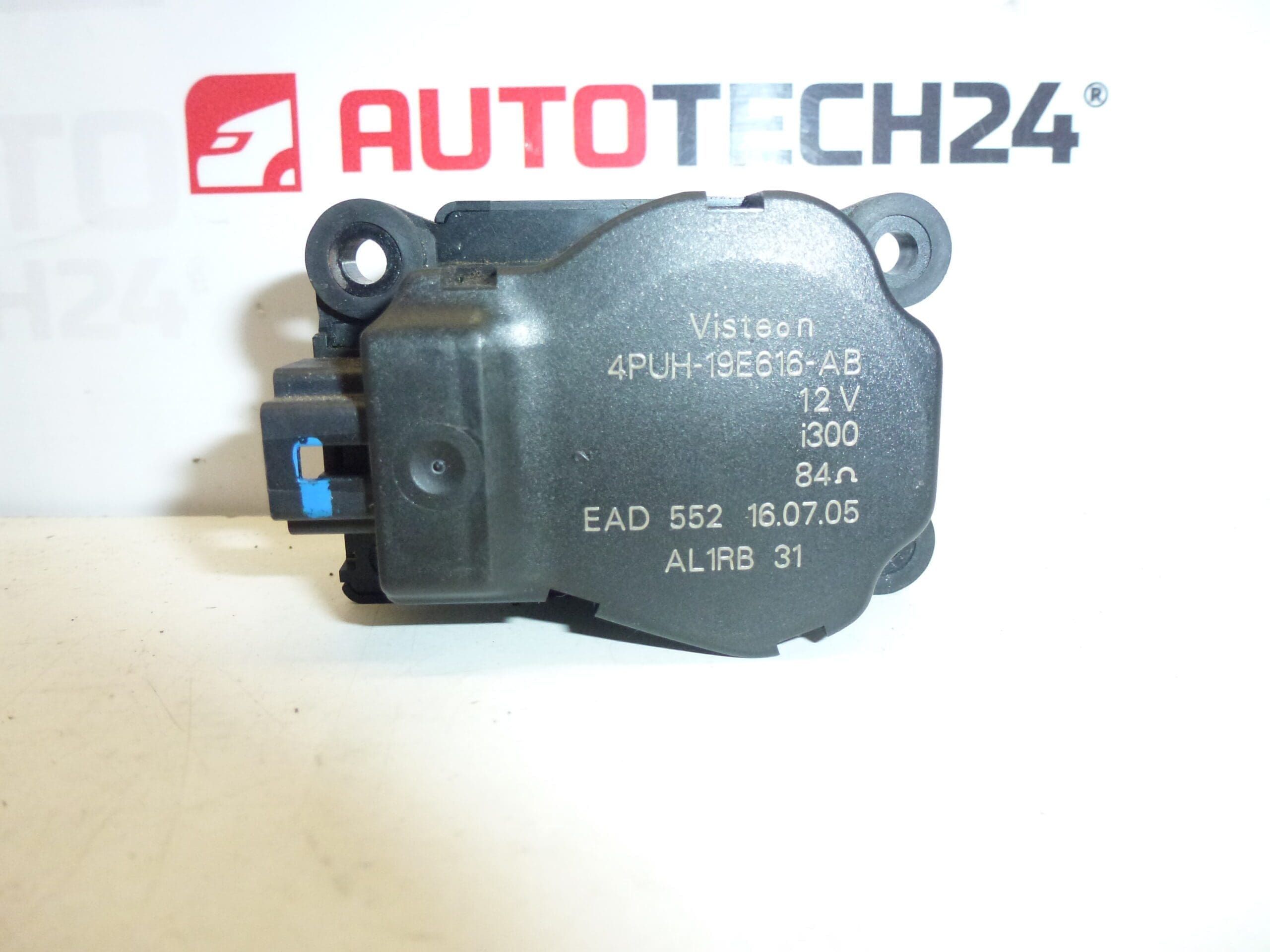

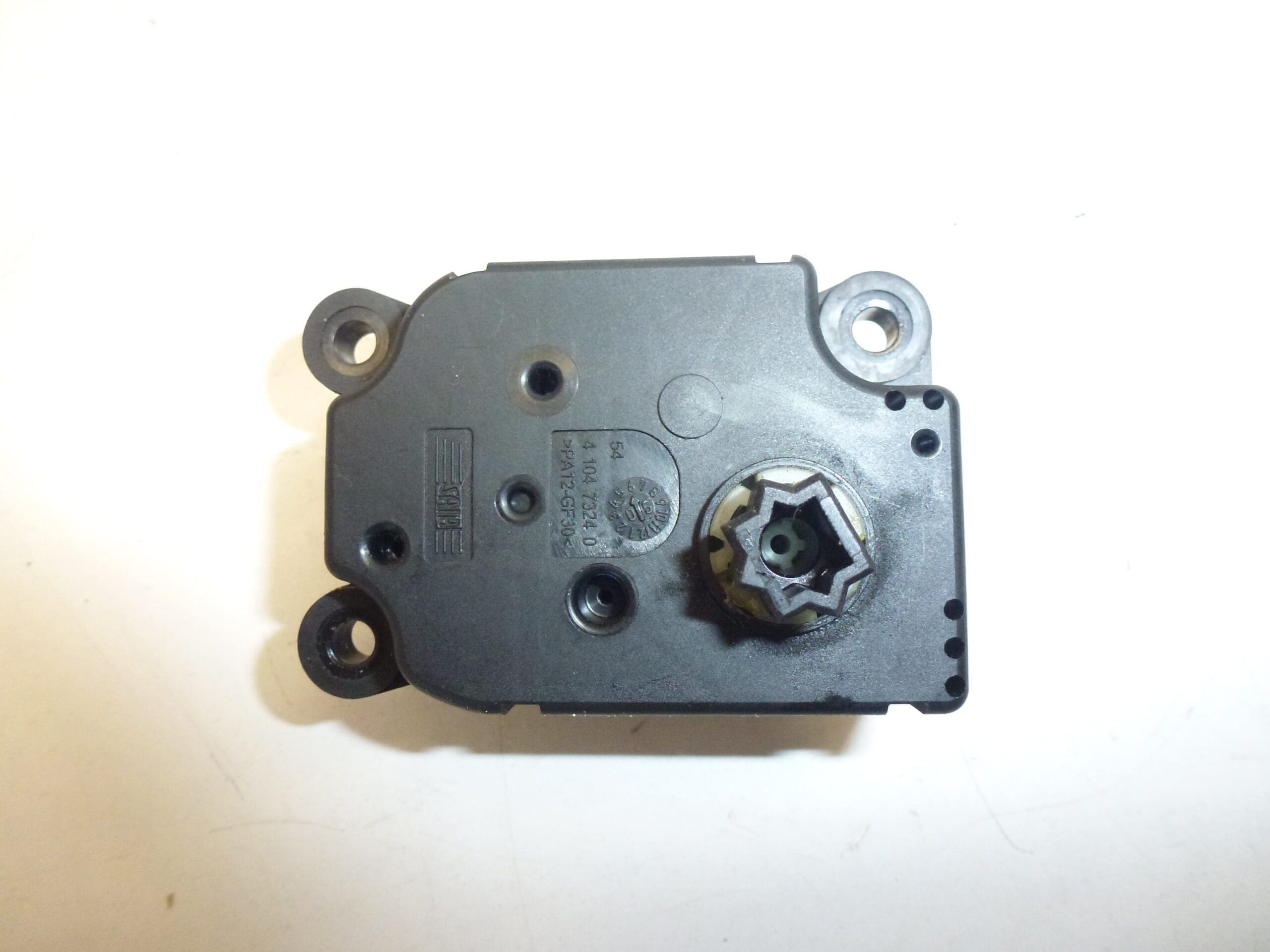

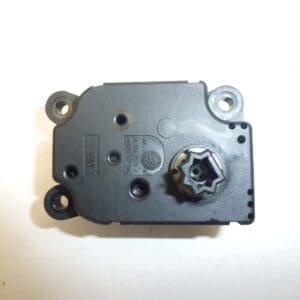

Servomoteur De Chauffage CITROËN C5 C6 PEUGEOT 407 607
Servomoteur électrique pour la commande des volets de ventilation et du mélange d’air sur les systèmes de chauffage/climatisation des modèles Citroën C5 II, Citroën C6, Peugeot 407 et Peugeot 607. Pièce essentielle du circuit HVAC, ce servomoteur actionne les clapets internes pour diriger le débit d’air et régler la température cabine. Recherche fréquente par référence : 4PUH-19E616-AB, 4PUH-19E616-AC, 6447RJ, EAD552.
Fonction Et Symptômes
Le servomoteur commande l’ouverture et la fermeture des volets d’air (mélangeur, répartiteur vers pare-brise/pieds/face) selon les commandes du système de climatisation. En cas de défaillance, on observe des symptômes typiques : bruits de cliquetis ou de frottement dans le tableau de bord, positionnement incorrect des volets (air froid au lieu de chaud ou distribution d’air erratique), ou absence de réaction aux réglages de température et de distribution.
Remplacement Et Procédure
Remplacement courant pour les mécaniciens et les bricoleurs expérimentés. Étapes générales :
- Couper l’alimentation : Débrancher la batterie avant toute intervention pour éviter court-circuits et réinitialisations indésirables.
- Accès : Retirer les garnitures sous le tableau de bord ou la boîte à gants selon le modèle pour atteindre l’unité HVAC. Prévoir des outils standards (tournevis, clés Torx).
- Démontage : Débrancher le connecteur électrique du servomoteur et retirer les vis de fixation. Noter la position de montage pour assurer la bonne orientation du nouvel élément.
- Montage : Installer le servomoteur neuf, rebrancher le connecteur et remettre en place les panneaux. Serrer les fixations modérément et vérifier l’absence de jeu excessif sur l’axe.
- Contrôle : Remettre la batterie, mettre le contact et effectuer un cycle complet des commandes de chauffage/climatisation pour vérifier le fonctionnement et la course des volets. S’assurer qu’il n’y a pas de bruits anormaux et que la distribution/température correspondent aux réglages.
Durée De Vie Et Causes De Défaillance
La durée de vie varie selon l’utilisation et les conditions (humidité, poussière). Les causes de panne les plus fréquentes :
- Usure ou casse des engrenages en plastique internes, provoquant jeu excessif ou rupture de transmission.
- Défaillance du moteur électrique interne suite à surcharge, corrosion ou intrusion d’humidité.
- Contacts électriques oxydés ou connecteur abîmé empêchant l’alimentation correcte du servo.
- Blocage mécanique des volets HVAC ou accumulation de débris entraînant surconsommation et casse.
Recommandations Pour Le Montage
Monter la pièce dans un environnement propre, éviter que des débris tombent dans l’habillage HVAC. Toujours débrancher la batterie avant démonstration. Vérifier l’état des connecteurs et des fils ; appliquer un nettoyant contact si nécessaire. Ne pas forcer l’axe : si le volet est bloqué, identifier et dégager l’obstacle avant la mise en fonctionnement du nouveau servomoteur. Après montage, effectuer plusieurs cycles pour s’assurer de la calibration et de l’absence de bruits.
Pourquoi La Pièce Tombe Le Plus Souvent En Panne
Les servomoteurs d’origine utilisent des engrenages plastiques et sont exposés à des variations de température et à l’humidité. Les mécanismes finissent par s’user ou se fissurer, surtout lorsque les volets rencontrent une résistance (débris, déformation du caisson HVAC). L’humidité et la corrosion des contacts accélèrent la défaillance du moteur électrique ou du connecteur.
Informations Techniques
- Fabricant: Stellantis / Citroën / Peugeot
- Modèle: Citroën C5 II, Citroën C6, Peugeot 407, Peugeot 607
- Codes Produit: 4PUH-19E616-AB, 4PUH-19E616-AC
- Autres Références: 6447RJ, EAD552
Pièce recommandée pour les ateliers et les amateurs avertis qui cherchent une réparation fiable du système de chauffage/ventilation. Inclure les références produit dans vos recherches pour faciliter la compatibilité et le repérage rapide de la pièce.
