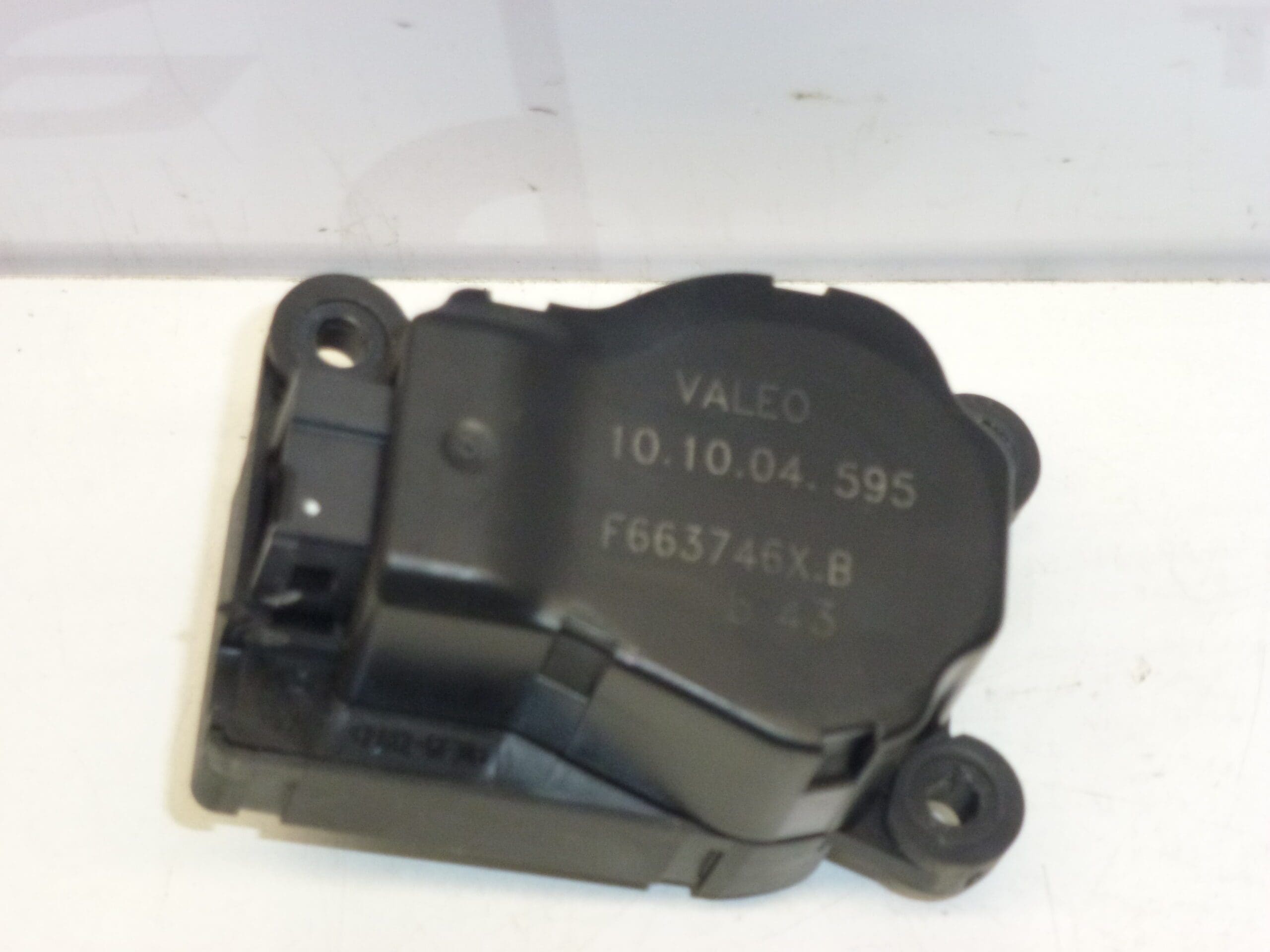

Servo-moteur de chauffage pour Citroën C2, C3 et Peugeot 1007.
Servo-moteur Valeo conçu pour remplacer les organes d’entraînement des volets de chauffage/climatisation sur les modèles Citroën C2, Citroën C3 (y compris C3 Pluriel) et Peugeot 1007. Pièce adaptée aux besoins des professionnels et des bricoleurs, elle restaure le pilotage précis des volets de mélange et d’aération pour un confort thermique optimal dans l’habitacle. Les références les plus consultées pour ce produit sont F663746X.B et 6447NL.
Fonction
Le servo-moteur commande les volets internes de l’unité de chauffage (blend door / flap), permettant de régler la répartition d’air chaud/froid et la recirculation. Il reçoit un signal électrique de l’unité de commande HVAC et transforme ce signal en mouvement mécanique pour positionner précisément les volets et assurer la bonne température et distribution de l’air dans l’habitacle.
Informations techniques
- Fabricant: Valeo
- Modèle: Compatible Citroën C2, Citroën C3, Citroën C3 Pluriel, Peugeot 1007
- Codes produit: F663746X.B
- Autres numéros: 6447NL
- Tension: 12 V (système électrique véhicule)
Remplacement
Accès: Le servo-moteur est généralement situé dans le boîtier HVAC derrière la boîte à gants ou sous la planche de bord centrale. Pour y accéder, il faut souvent déposer la boîte à gants ou la garniture inférieure du tableau de bord. Procédure type: Déconnecter la batterie, retirer les éléments de garniture nécessaires, localiser le servo, débrancher la prise électrique, dévisser les fixations (généralement 2 à 4 vis) et extraire l’ancien servo. Monter la nouvelle unité en respectant l’orientation des volets, rebrancher la connectique et remonter les pièces. Tester en effectuant plusieurs cycles chauffage/climatisation pour vérifier le bon fonctionnement. Temps approximatif: 30 à 90 minutes selon l’accès et l’expérience.
Conseils de montage
- Déconnecter la batterie avant toute intervention pour éviter tout court-circuit.
- Vérifier l’état des connecteurs et nettoyer les broches si corrosion présente; appliquer une légère couche de graisse diélectrique si nécessaire.
- Ne pas forcer les volets mécaniques lors du retrait: contrôler l’absence d’obstacle dans l’unité HVAC.
- Remonter en respectant le couple modéré pour les vis; éviter de fendre les supports en plastique.
- Effectuer un cycle complet chauffage/ventilation pour contrôler la calibration et la position des volets après montage.
Pourquoi la pièce tombe le plus souvent en panne
Usure des composants internes (pignons en plastique ou balais du petit moteur), accumulation de poussière et d’humidité qui bloque les volets, corrosion des connecteurs électriques ou surcharge mécanique due à un volet grippé. Ces causes entraînent des bruits de rotation anormaux, une position erratique des volets ou une absence de réponse aux commandes de chauffage/climatisation.
Pièce fréquemment recherchée par référence: F663746X.B ou 6447NL. Remplacer le servo-moteur permet de rétablir un pilotage précis des volets et d’éliminer les dysfonctionnements de climatisation et de chauffage gênants pour le conducteur et les passagers.
