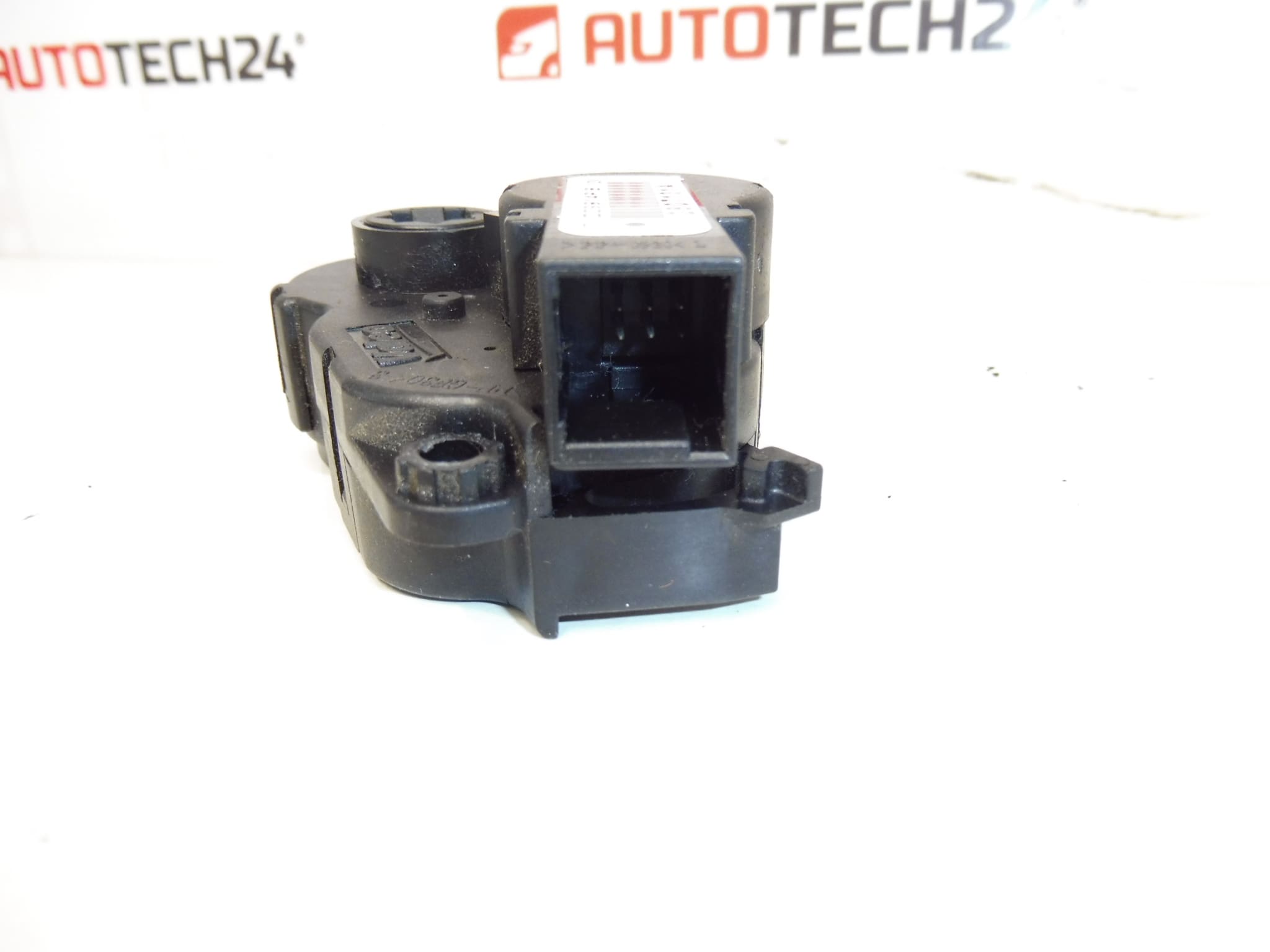

Servomoteur Valeo Citroën Peugeot T1009914P 6479E7

Les documents incluent les modèles Citroen C4 II et Peugeot 308, les catégories incluent également C2 et C3. Pour sélectionner une pièce de rechange, il est important de comparer les références de produit, le connecteur, le montage et la conception du variateur avec l’ancienne pièce. Le nom du modèle à lui seul ne garantit pas la compatibilité de toutes les variantes de chauffage.

Si la cause du problème est un entraînement de registre défectueux, le remplacement du servomoteur lui-même permet une réparation ciblée sans remplacement inutile d’autres composants fonctionnels.

Informations techniques

• Fabricant : Valeo
• Modèle : Citroën C4 II, Peugeot 308 ; dans les catégories C2 et C3
• Autres numéros : non précisé
• Type de pièce : servomoteur de chauffage
• État : pièce de voiture d’occasion
• Domaine d’utilisation : chauffage et ventilation
• Conception spécifique du registre contrôlé et du système : non spécifié

Codes produits

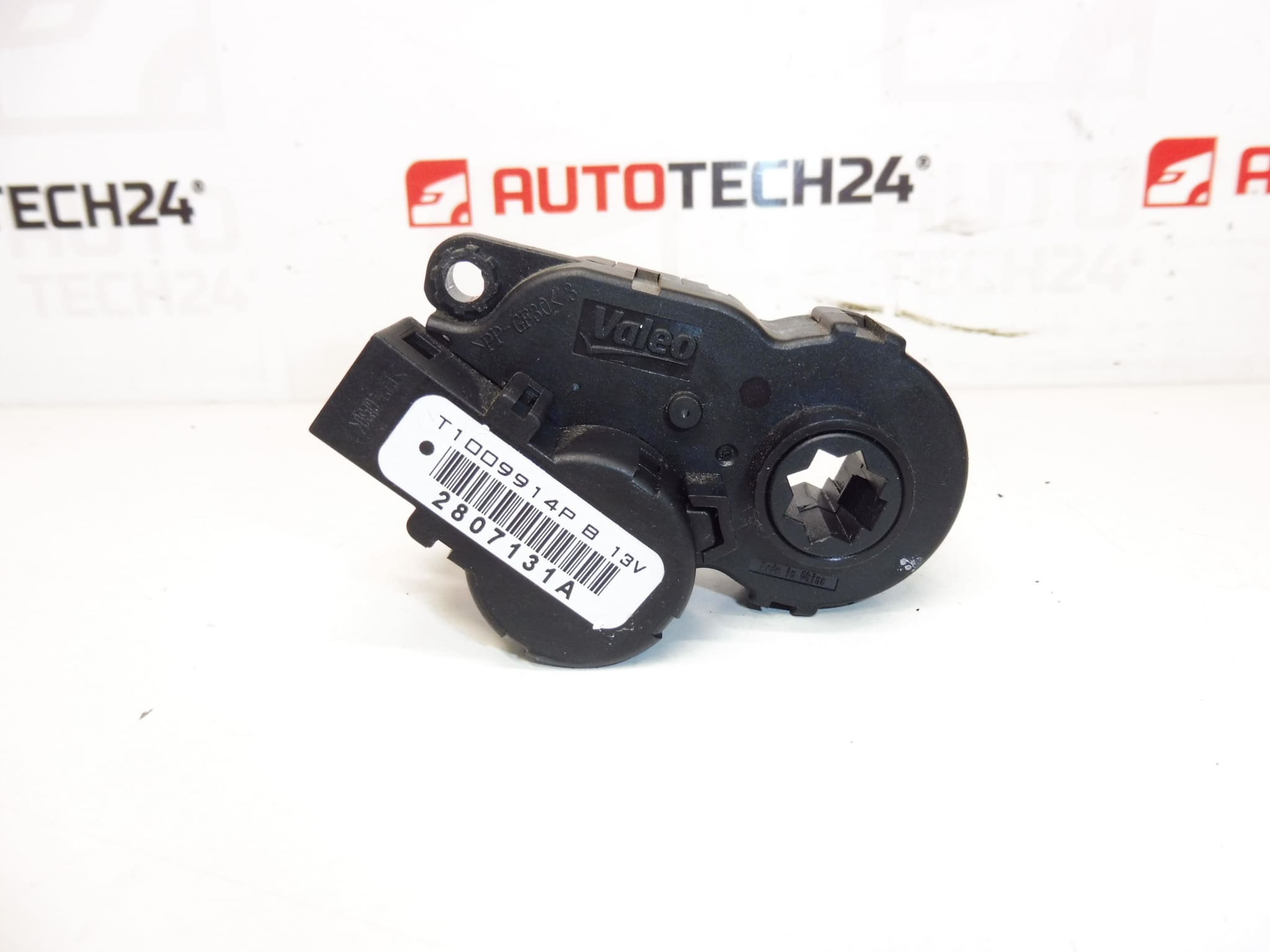

• Codes produits : T1009914P, 6479E7

Lors de la recherche d’un servomoteur de chauffage, comparez ces marquages avec les données de la pièce d’origine. Vérifier parallèlement la conformité de la conception mécanique et électrique.

Recommandations d’installation

La procédure suivante est générale, typiquement pour les servomoteurs électriques des volets chauffants. L’accès exact à la pièce, la méthode de démontage et le réglage possible des positions finales dépendent du modèle et de la conception spécifiques de la voiture. Suivez la procédure de service du fabricant.

1) Avant le montage

• Comparez les références de produits, la forme du corps, les points de fixation, le connecteur et le lecteur de sortie avec la pièce démontée.
• Inspectez la pièce utilisée : vérifiez les fissures, les poignées endommagées, l’état des contacts et les éventuelles traces d’humidité.
• Vérifiez que le problème n’est pas dû à un câblage endommagé, à un connecteur desserré ou à un volet bloqué.
• Ne forcez pas la sortie du servomoteur et ne le connectez pas directement à l’alimentation électrique sans connaître la connexion.

2) Outils et matériels nécessaires

• Outils manuels normaux adaptés aux fixations utilisées.
• Des outils en plastique pour détacher doucement les couvercles, une lampe et un récipient pour les petites attaches.
• Un chiffon propre et éventuellement un produit adapté aux contacts électriques.
• Selon la procédure de service, équipement de diagnostic pour vérifier le fonctionnement ou initialiser le variateur.

3) Procédure d’assemblage étape par étape

1. Sécuriser le véhicule contre tout mouvement, couper le contact et suivre la procédure prescrite pour arrêter les systèmes électriques. Débranchez la batterie conformément aux instructions du constructeur du véhicule.
2. Selon la documentation de service, accédez au servomoteur concerné. Desserrez soigneusement les couvercles pour ne pas endommager leurs attaches.
3. Avant le démontage, prenez une photo de la position de la pièce, du cheminement du câblage et de la manière dont elle se connecte au mécanisme du volet.
4. Lâchez le verrou du connecteur et débranchez le connecteur en tirant sur son corps, et non sur les fils.
5. Dévissez les fixations et retirez délicatement le servomoteur d’origine. Suivez la méthode de son déploiement sur le variateur de registre.
6. Vérifiez le mécanisme de l’amortisseur et sa connexion à l’actionneur. Dans la mesure permise par la procédure de service, vérifier que le mécanisme n’est pas bloqué ; ne surmontez pas la résistance par la force.
7. Comparez à nouveau les deux pièces et vérifiez la position de montage correcte du servomoteur de remplacement. Effectuez les réglages uniquement de la manière prescrite.
8. Placez le servomoteur de manière à ce que la connexion avec le volet s’ajuste correctement. La pièce doit s’asseoir sans violence ; ne serrez pas un corps mal installé avec des vis.
9. Sécuriser le luminaire conformément à la procédure d’entretien, connecter le connecteur et vérifier que son fusible s’enclenche. Acheminez le câblage loin des pièces mobiles et des éventuels points de pincement.
10. Rétablissez l’alimentation conformément aux instructions du fabricant et effectuez toute initialisation ou étalonnage des volets prescrit.
11. Vérifiez la réponse aux commandes de chauffage et de ventilation. Après un contrôle réussi, remontez les couvercles démontés et vérifiez leur positionnement.
• 4) Contrôles post-assemblage et vérification du fonctionnement
  • Véhicule à l’arrêt, testez progressivement les réglages liés au variateur remplacé et observez l’évolution correspondante de la fonction chauffage ou ventilation.
  • Écoutez les clics répétitifs, les sauts ou les bourdonnements inhabituels.
  • Si le système ne répond pas correctement, vérifiez l’emplacement de la pièce, le connecteur et tout besoin d’initialisation avant de tenter à nouveau le remplacement.
  • Le comportement du système en fonctionnement normal peut être vérifié lors d’un court essai routier. Effectuez les réglages en toute sécurité et sans vous distraire de la conduite.

  5) Les erreurs de montage les plus courantes et comment les éviter

  • Remplacement sans contrôle de soupape : un mécanisme bloqué peut également mettre à rude épreuve le moteur de remplacement. Supprimez d’abord la cause de la résistance.
  • L’application d’une force sur l’actionneur : peut endommager les engrenages ou la connexion avec l’amortisseur. Vérifiez toujours la position relative correcte.
  • Un serrage trop important de la fixation : peut endommager la carrosserie ou les supports. Suivez les instructions du fabricant.
  • Initialisation omise, si prescrite : vérifiez la procédure de réglage du variateur dans la documentation d’entretien de la voiture spécifique.

  Raisons pour lesquelles la pièce est endommagée

  Les causes suivantes peuvent généralement s’appliquer aux servomoteurs de chauffage. Il ne s’agit pas d’une description de l’état constaté de la pièce proposée.

  • Usure des engrenages et du moteur lors de réglages répétés et prolongés des volets.
  • Traînée accrue ou verrouillage des volets qui surcharge l’actionneur et son mécanisme d’engrenage.
  • L’humidité et la corrosion des contacts qui peuvent perturber la connexion électrique.
  • Câblage endommagé ou alimentation électrique instable pouvant entraîner un dysfonctionnement du variateur.
  • Démontage ou montage imprudent, rotation particulièrement violente de la sortie, montage incorrect ou endommagement des poignées.
