Unité de contrôle BSI Siemens pour véhicules Citroën et Peugeot
Description

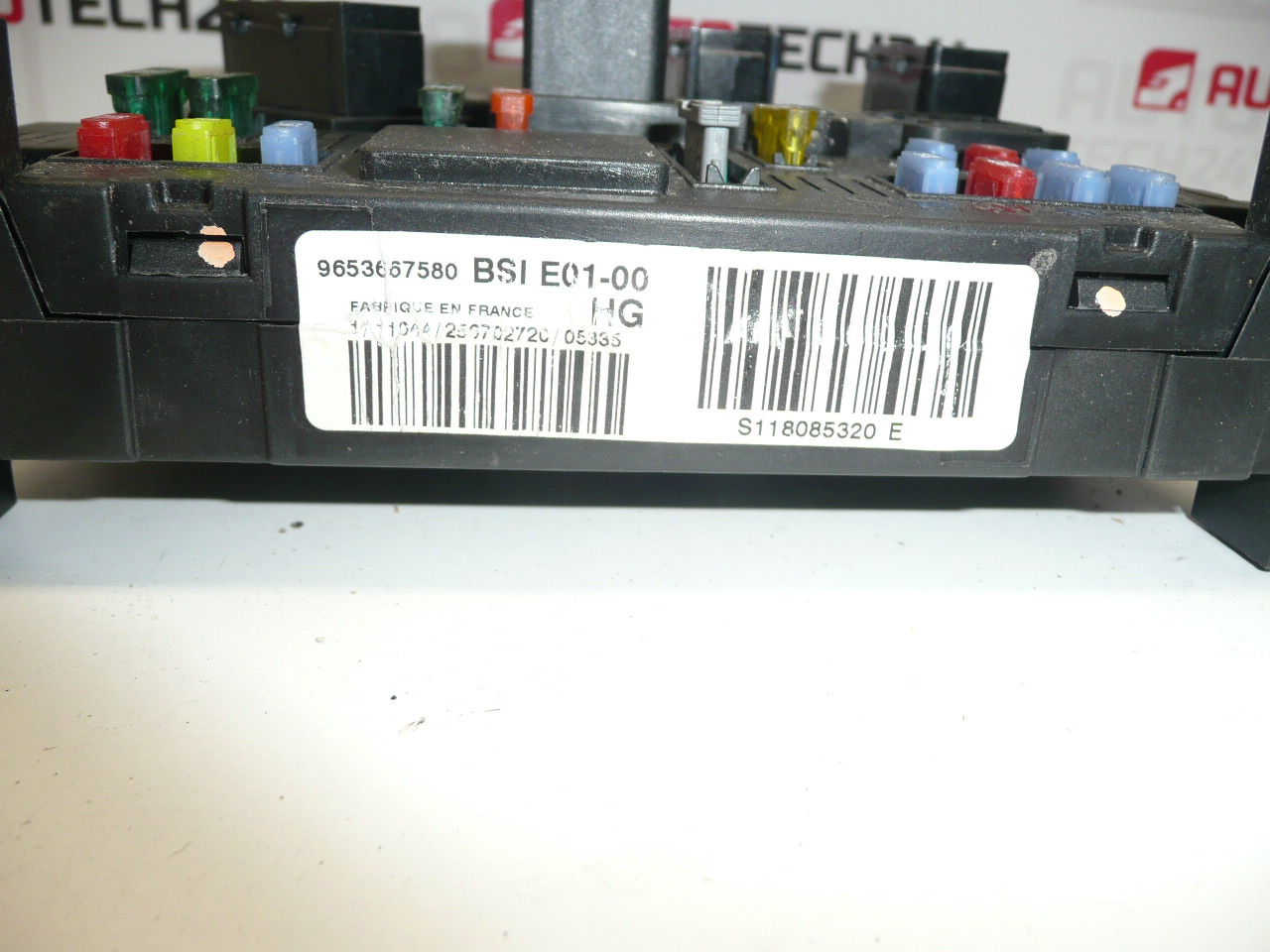

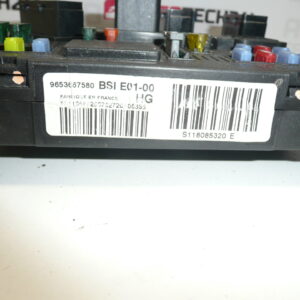

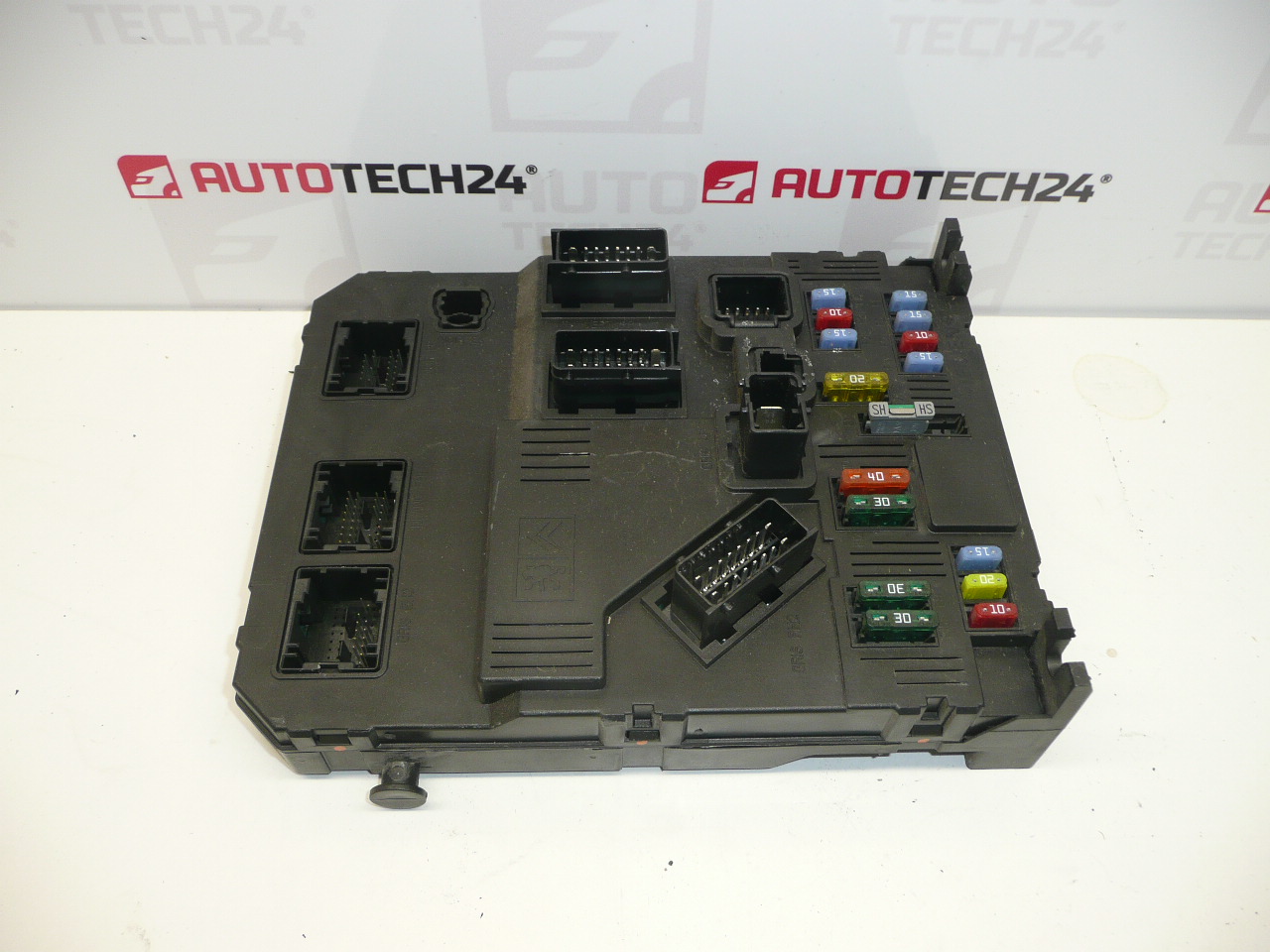

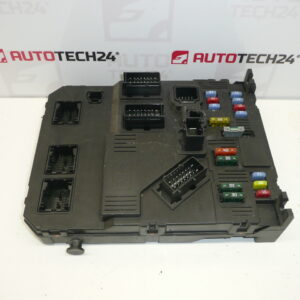

Unité BSI (Boîtier de Servitude Intelligent) Siemens destinée aux véhicules du groupe Stellantis — Citroën et Peugeot. Ce module centralise et gère de nombreuses fonctions électriques et confort : verrouillage central, éclairage intérieur et extérieur, essuie-glaces, commandes de rétroviseurs, interfaces avec le tableau de bord et gestion des commandes conviviales. Référence recherchée par numéro : 9653667580, S118085320, E01-00.
Public Cible
Conçue pour les professionnels de l’atelier et les bricoleurs expérimentés. Idéale pour les mécaniciens qui remplacent des modules BSI ou recherchent une référence par numéro de pièce. Le texte contient les codes les plus couramment recherchés pour faciliter le repérage sur les moteurs de recherche.
Compatibilité
Compatibilité avec certains modèles Citroën et Peugeot du groupe Stellantis. Exemple de modèle signalé par les références fournies :
- Peugeot 206
Vérifiez les références imprimées sur l’unité pour confirmer la correspondance des codes listés ci‑dessous.
Informations techniques
- Fabricant : Siemens
- Modèle : BSI E01-00
- Codes produit : 9653667580, S118085320, E01-00
- Autres numéros : 1650882680, 6580FQ, NFP, E
Remplacement et procédure d’installation
Emplacement : le BSI est généralement placé derrière la boîte à gants ou sous le tableau de bord selon le modèle. Procédure générale :
- Couper l’alimentation : toujours déconnecter la batterie avant toute intervention.
- Accéder à l’unité : retirer les garnitures et la boîte à gants si nécessaire.
- Démontage : débrancher les connecteurs en prenant soin des loquets, puis retirer le module.
- Remontage : installer le nouveau module, reconnecter les faisceaux et remettre en place les éléments démontés.
- Contrôle : effectuer un passage en revue des fonctions électriques (éclairage, verrouillage, instruments) après la remise sous tension.
Attention : respecter les procédures du constructeur lors du démontage et du remontage pour éviter d’endommager les connecteurs ou l’unité.
Montage et codage – Important
- – L’unité est d’occasion et est « appairée » au véhicule d’origine (VIN/PIN/clés).
- – Options de mise en service :
- 1) Clonage des données depuis l’ancienne unité (EEPROM/Flash) – après clonage l’unité est plug and play.
- 2) Virginisation puis initialisation/télécodage via DiagBox (ou en ligne) + adaptation des clés.
- – Recommandé d’être effectué par un professionnel équipé du matériel de service PSA (DiagBox/Lexia/PP2000).
- – Avant démontage/montage déconnecter systématiquement la batterie et respecter la procédure du constructeur pour éviter d’endommager l’unité.
Recommandations pour la pose
Effectuer le codage ou le clonage avec l’outil adapté pour garantir le fonctionnement complet (alarme, démarrage, commandes au volant, etc.). Contrôler l’état des connecteurs et du faisceau avant installation. Si l’unité est remplacée par une unité non programmée, prévoyez la séance de télécodage/clonage avec un équipement PSA.
Pourquoi le composant tombe‑t‑il en panne ?
Causes fréquentes :
- Entrée d’humidité ou corrosion des connecteurs.
- Surtensions électriques ou batteries mal manipulées provoquant des dégats électroniques.
- Soudure défectueuse ou composants internes vieillissants sur des unités plus anciennes.
- Problèmes de masse ou court‑circuits dus à des interventions antérieures mal réalisées.
En cas de panne récurrente, inspecter le câblage, les masses et l’environnement (présence d’eau, corrosion) avant de remplacer le module.
Points forts pour l’achat
Recherche facilitée par les numéros de pièce inclus, compatibilité avec modèles cités et description claire des opérations d’installation et de codage. Idéal pour les ateliers et bricoleurs qualifiés qui souhaitent une solution de remplacement pour les systèmes de confort et d’électronique de bord.
