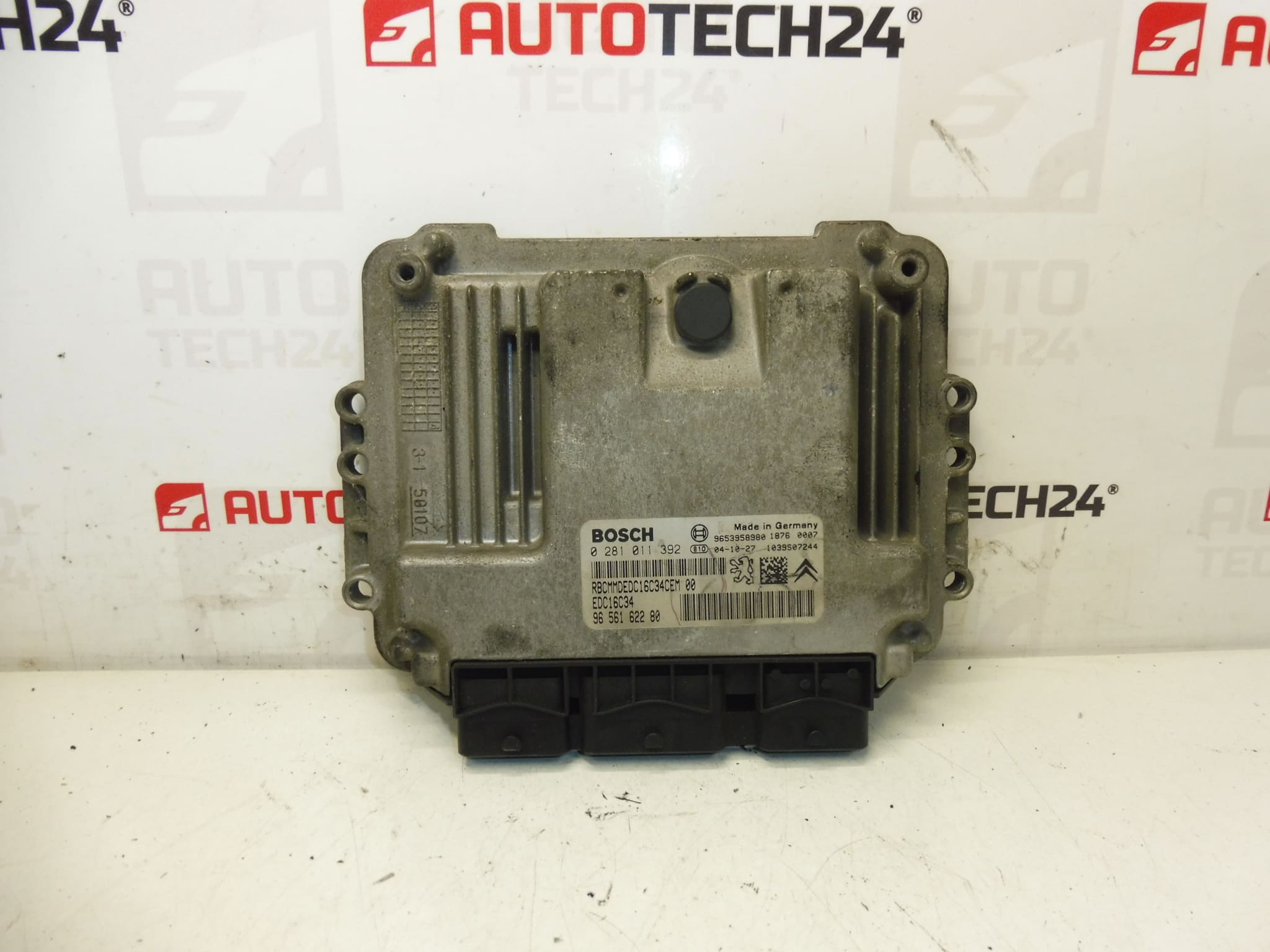

Unité de commande BOSCH EDC16C34 pour véhicules Citroën Xsara Picasso 1.6 HDi 9HZ
Calculateur d’injection Bosch EDC16C34 spécialement adapté aux moteurs 1.6 HDi (code 9HZ) des Citroën Xsara Picasso. Référence recherchée par de nombreux mécaniciens et bricoleurs, cette unité de gestion moteur reprend les fonctions essentielles de commande des injecteurs, de gestion du turbo, d’optimisation d’injection et de protection moteur. Compatible avec les références constructeur et numéros OEM listés ci‑dessous, elle facilite la recherche par numéro de pièce et le remplacement rapide en atelier ou à domicile.
Informations techniques
- Fabricant: Bosch
- Modèle: EDC16C34
- Codes Produit: 0281011392
- Autres Références: 9656162280, 9653958980, 1939AR, 281011392, 1939AR NFP
Montage et codage – important
- L’unité est d’occasion et est « appairée » au véhicule d’origine (VIN/PIN/clés).
- Possibilités de mise en service :
- 1) Clonage des données de l’ancienne unité (EEPROM/Flash) – après clonage, l’unité est plug and play.
- 2) Virginisation puis initialisation/télécodage via DiagBox (ou en ligne) + adaptation des clés.
- Il est recommandé de confier l’opération à un professionnel équipé du matériel de service PSA (DiagBox/Lexia/PP2000).
- Avant toute dépose/pose, déconnectez toujours la batterie et respectez la procédure du constructeur afin d’éviter d’endommager l’unité.
Conseils de montage
Déconnecter la batterie avant toute intervention. Protéger l’unité contre les décharges électrostatiques et l’humidité. Contrôler l’état des connecteurs et des broches, nettoyer si nécessaire avec un produit adapté. Monter l’unité en respectant l’orientation d’origine et le couple de serrage des fixations selon les préconisations du constructeur. Après installation, effectuer le clonage ou le codage requis et vérifier l’absence de défauts moteur au moyen d’un outil de diagnostic.
Fonction et raisons fréquentes de panne
Le calculateur gère l’alimentation des injecteurs, la courbe d’avance, la régulation du turbocompresseur et les sécurités moteur. Les pannes les plus fréquentes sont liées à des surtensions électriques, l’infiltration d’eau et la corrosion des connecteurs, des soudures thermiques défectueuses sur le circuit imprimé, ou des corruptions de la mémoire (EEPROM). Des anomalies d’immobilisation ou des problèmes de communication avec d’autres modules peuvent aussi rendre la remise en route impossible sans clonage ou reprogrammation.
Remplacement – procédure générale
- Localiser l’unité (emplacement variable selon année et version, souvent dans le compartiment moteur ou sous la boîte à fusibles).
- Déconnecter la batterie et attendre quelques minutes.

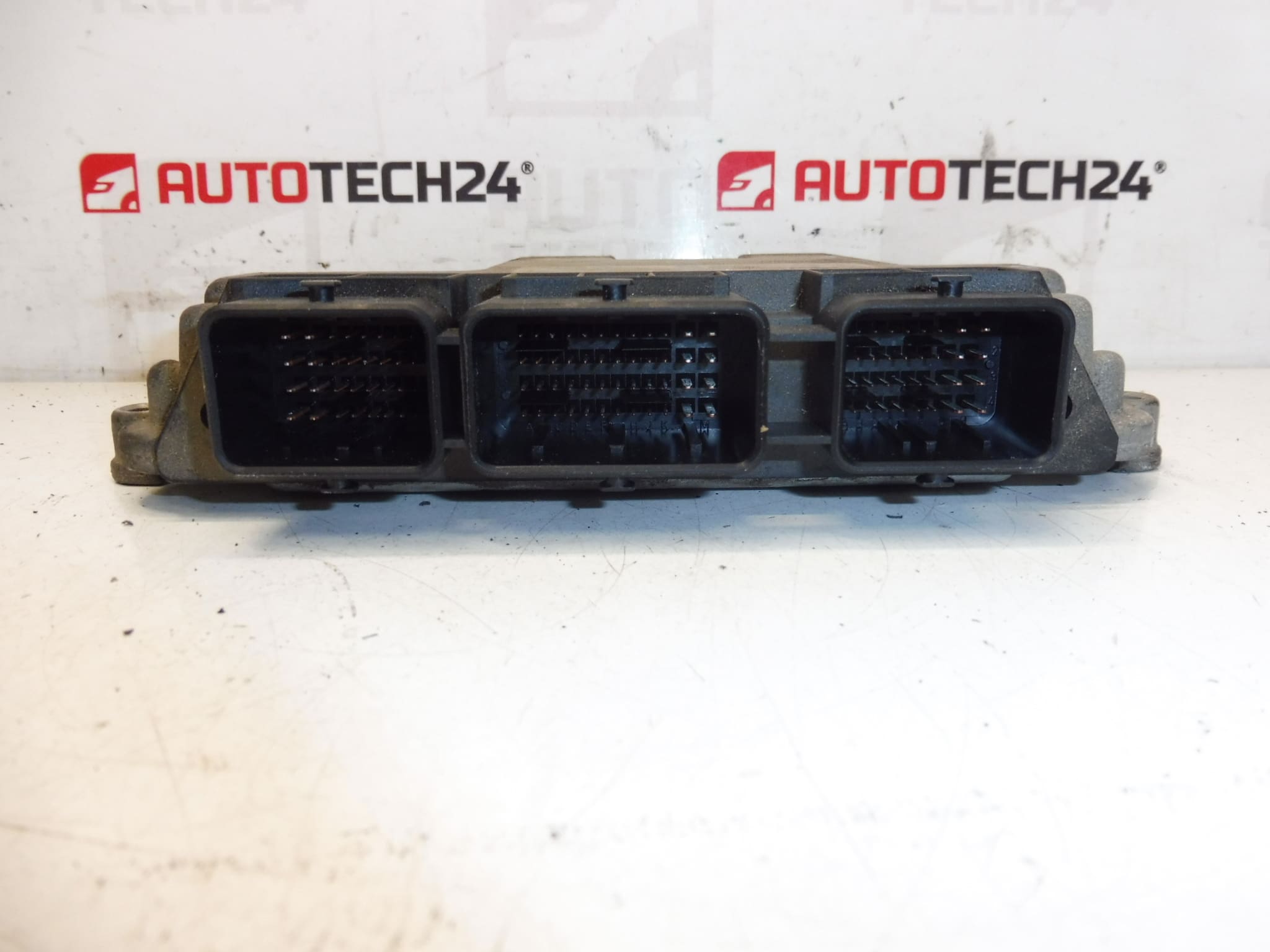

- Débrancher les connecteurs électriques en prenant soin de ne pas endommager les broches.
- Retirer les fixations et extraire l’unité défectueuse.
- Installer la nouvelle unité, reconnecter les faisceaux et rebrancher la batterie.
- Effectuer le clonage ou le télécodage conformément aux options décrites ci‑dessus, puis contrôler le véhicule au diagnostic.
Pièce idéale pour les ateliers et les particuliers expérimentés : gain de temps sur le diagnostic et remplacement facilité grâce à la correspondance des références. Vérifiez les numéros de pièce listés avant montage pour assurer la compatibilité mécanique et électrique avec votre véhicule.
