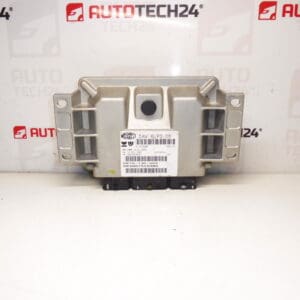

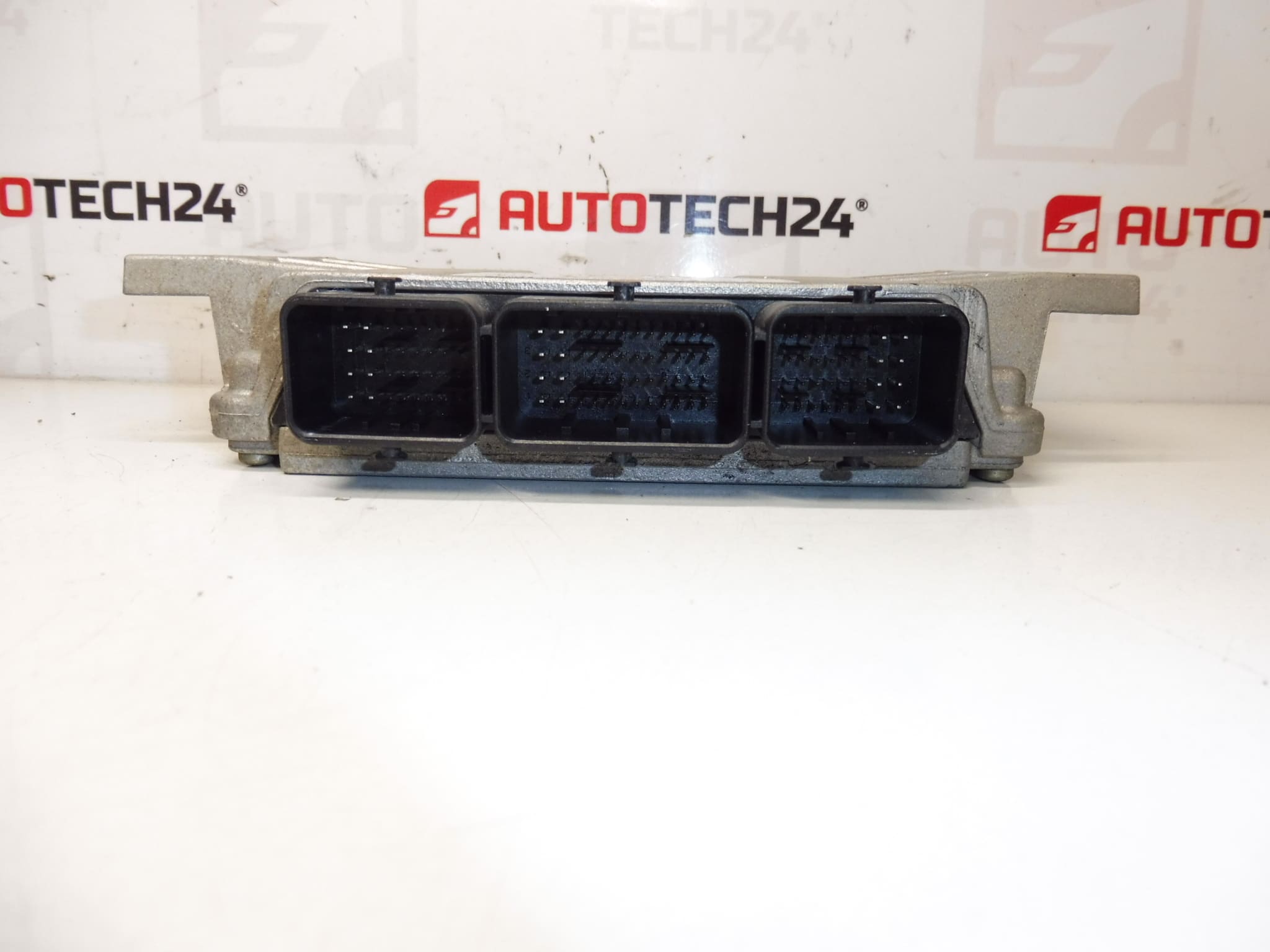

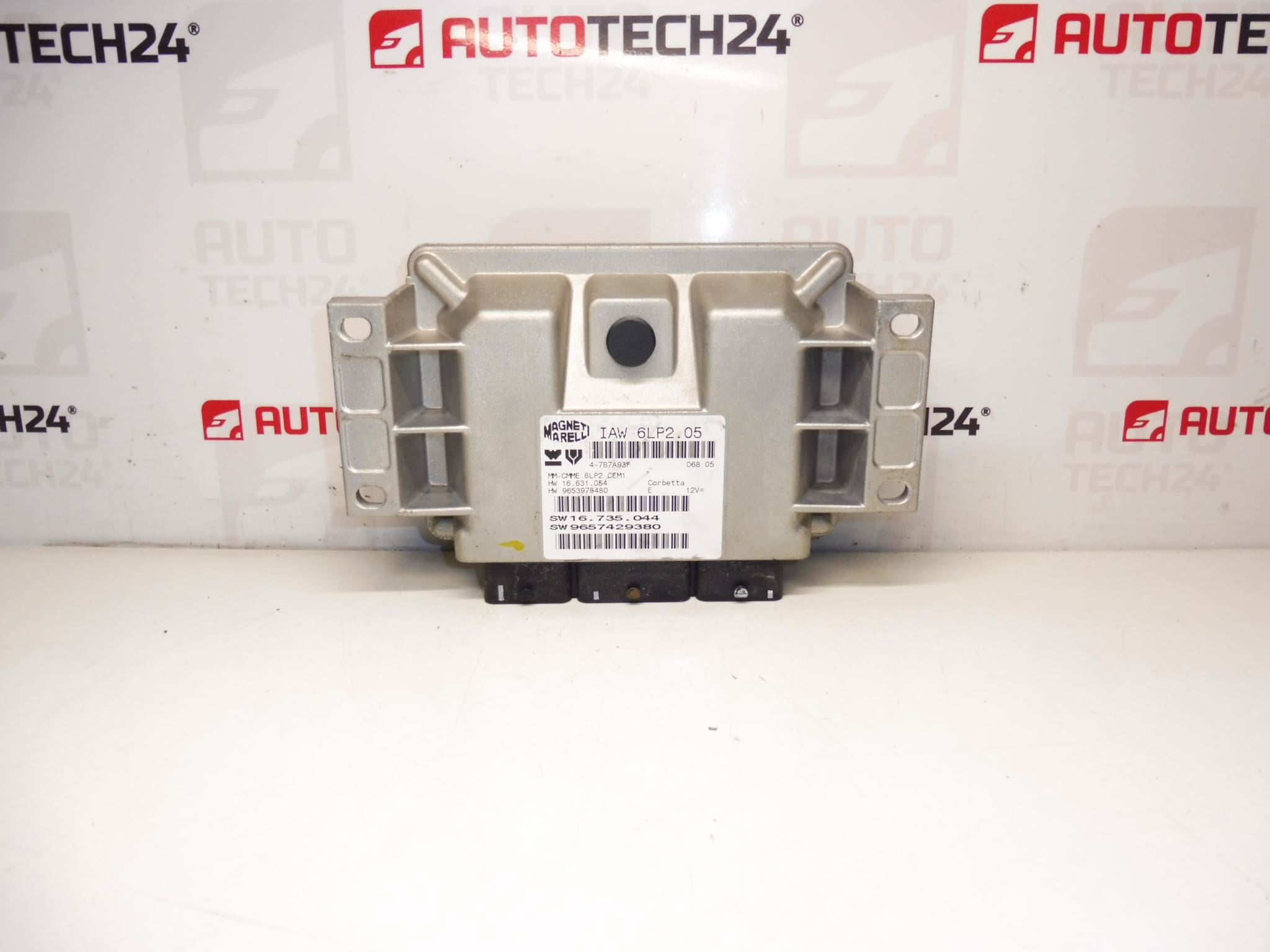

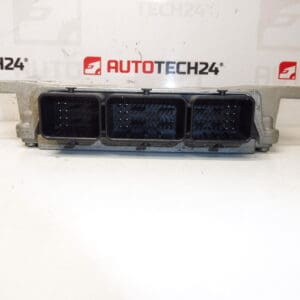

Unité de commande MAGNETI MARELLI IAW 6LP2.05. Convient pour les moteurs 1.4 16V KFU des véhicules Citroën et Peugeot. Provenant d’une Citroën C4.
Unité électronique d’injection moteur recherchée par référence (9653979480, 9657429380, 16.631.054, 16.735.044, 1940XH, 1940XJ). Conçue pour assurer la gestion du moteur 1.4 16V KFU, elle commande l’injection, l’allumage et la lecture des capteurs afin d’optimiser la performance, la consommation et les émissions. Destinée aux professionnels et aux bricoleurs expérimentés, cette unité s’installe en remplacement direct sur les véhicules compatibles et permet de retrouver une réponse moteur stable et une gestion correcte des organes d’injection.
Informations techniques
- Fabricant: Magneti Marelli
- Modèle: IAW 6LP2.05
- Codes produit: 9653979480, 9657429380
- Autres numéros: 16.631.054, 16.735.044, 1940XH, 1940XJ, NFP
- Véhicules compatibles: Citroën C4, Peugeot 307 (Moteur 1.4 16V KFU)
Fonction
Cette unité de commande gère le dosage de carburant, les temps d’injection, la correction d’allumage, la lecture des sondes (température, pression d’admission, position papillon, capteur de cliquetis, sonde lambda) et la commande des actionneurs (bobines, injecteurs, vanne de recyclage des gaz). Elle assure la communication avec les autres calculateurs pour l’antidémarrage et la gestion moteur.
Remplacement
Déconnecter la batterie avant toute intervention. Localiser et débrancher l’unité (emplacement variable selon modèle: tiroir moteur ou compartiment habitacle). Retirer les fixations et connecteurs en veillant à ne pas endommager les broches. Après montage, la remise en service peut nécessiter une opération de codage ou d’adaptation avec équipement de diagnostic. Deux méthodes de mise en service sont possibles: clonage de la mémoire de l’ancienne unité ou virginisation suivie d’une initialisation et d’un codage via l’outil de diagnostic.
Montage et codage – important
- L’Unité est utilisée et est « appairée » au véhicule d’origine (VIN/PIN/clés).
- Possibilités de mise en service:
- Klonage des données depuis l’ancienne unité (EEPROM/Flash) – après clonage l’unité est plug and play.
- Virginisation et initialisation/codage via DiagBox (ou en ligne) + adaptation des clés.
- Recommandé de faire réaliser l’opération par un professionnel équipé du matériel PSA (DiagBox/Lexia/PP2000).
- Avant démontage/montage, toujours déconnecter la batterie et respecter la procédure du constructeur pour éviter d’endommager l’unité.
Conseils de montage
- Contrôler l’état des connecteurs et du faisceau (corrosion, fils endommagés) avant installation.
- S’assurer que la masse et l’alimentation du véhicule sont stables et que la batterie est suffisamment chargée pendant les opérations de codage.
- Utiliser des outils antistatiques et éviter tout choc mécanique sur l’unité électronique.
- Respecter les couple de serrage et les emplacements de fixation d’origine pour éviter les vibrations excessives.
Raison la plus fréquente de défaillance
Les pannes sont généralement causées par l’infiltration d’eau ou d’humidité, la corrosion des connecteurs, les surtensions électriques (alternateur défectueux, câblage endommagé), ainsi que par la détérioration des soudures internes due à la chaleur et aux cycles thermiques. Des interruptions d’alimentation ou une mise à la masse lors d’une opération de programmation peuvent aussi endommager l’électronique.
Durée de vie et fiabilité
La longévité dépend des conditions d’utilisation et d’entretien. En usage normal, une unité peut tenir de nombreuses années, mais elle devient plus vulnérable en cas d’exposition répétée à l’humidité, à des températures extrêmes ou à des problèmes électriques sur le véhicule.
Remarques pour les acheteurs
Ce calculateur est souvent recherché par ses numéros de référence. Si vous effectuez le remplacement vous-même, préparez l’équipement de diagnostic nécessaire pour le codage ou prévoyez l’intervention d’un atelier équipé. L’installation sans codage correct peut entraîner un défaut d’antidémarrage ou un fonctionnement moteur irrégulier.
